Структура и воздухопроницаемость парашютных тканей из полиамида и полиэстера

Почему ткань над вашей головой имеет значение

Когда парашют раскрывается, ваша жизнь буквально висит на сети ультратонких нитей. Эти нити должны расправиться за доли секунды, выдержать сильные нагрузки и при этом пропускать именно столько воздуха, чтобы купол оставался устойчивым, а не флаттерил или сворачивался. В этом исследовании подробно изучаются специальные ткани, применяемые в современных спортивных и спасательных парашютах, сравниваются два распространённых типа волокон — полиамид (аналог нейлона) и полиэстер — и ставится практический вопрос: как тонкая внутренняя структура этих тканей управляет потоками воздуха через них и как можно предсказать это поведение ещё до первого прыжка?

От шёлка к современным нитям

Парашютная ткань прошла долгий путь от шёлка. Сегодня многие купола делают из полиамида 6,6 (часто называемого нейлоном) или из полиэстера (ПЭТ). Полиамид прочен, мягок и хорошо выдерживает многократные раскрытия на высокой скорости, поэтому он вытеснил шёлк в 1970-х годах. Но у него есть и недостатки: он нагревается при трении нитей о ткань, впитывает влагу и чувствителен к солнечному свету и некоторым химическим веществам. Полиэстер, напротив, более жёсткий, менее эластичный и меньше зависит от влажности, что может улучшать длительные спокойные планирующие полёты. Однако та же жёсткость делает раскрытие купола более жёстким для прыгуна. Конструкторы должны уравновешивать эти плюсы и минусы, причём баланс зависит не только от типа волокна, но и от того, как тысячи тонких филаментов упакованы и сплющены в готовой ткани.

Как множество крошечных зазоров дают большое отличие

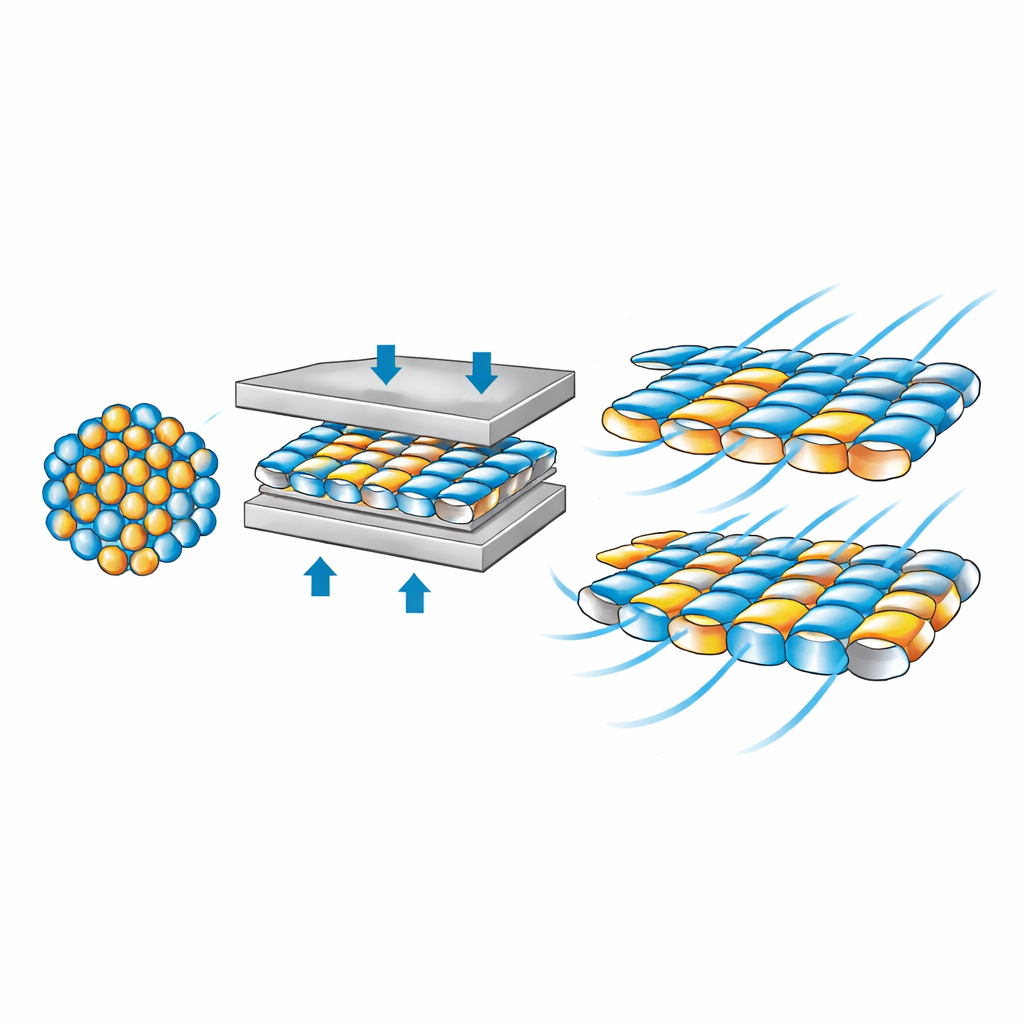

Авторы построили геометрическую модель, в которой каждая нить ткани рассматривается как пучок многих параллельных филаментов, расположенных в плотной «сотовой» структуре — как плотно упакованные пузырьки. При ткачестве и особенно при прокатке через нагретые валы в процессе каландрования эти круглые пучки сплющиваются в местах пересечения. В модели их поперечное сечение меняется от круглого к округлому прямоугольнику, напоминающему слегка раздавленную капсулу. Отслеживая, насколько шире и толще становятся эти пучки и как близко они ложатся друг к другу по основе и уточной нити, исследователи могут вычислить, какая часть объёма ткани занята волокном, а какая — свободным пространством. Эта «пористость» является ключом к тому, насколько легко воздух просачивается через купол.

Настоящая парашютная ткань под микроскопом

Команда испытала коммерческие ткани Ortex, изготовленные из полиамидных и полиэфирных нитей, поставленных чешским производителем. Они измеряли тонкость волокон, прочность, растяжимость и жёсткость, а также исследовали тканые структуры с помощью оптического и электронного микроскопа. Пучки из полиэстера оказались несколько меньшего диаметра, поскольку полиэстер плотнее полиамида; это означает, что в ту же площадь можно уместить больше пучков. В каландрованных тканях филаменты полиамида сплющивались гораздо сильнее, чем полиэфирные, что приводило к более плотной структуре. В результате готовая полиамидная ткань имела меньшую пористость — примерно 31% свободного пространства — тогда как сопоставимые полиэстерные ткани оставались гораздо более открытыми, около 49% пористости, даже после многократного каландрования.

Связывание потока воздуха с конструкцией ткани

Чтобы связать структуру с характеристиками, исследователи измерили, сколько воздуха проходит через образцы ткани площадью 20 квадратных сантиметров при разных перепадах давления с помощью специализированного прибора. Полиамидная ткань последовательно пропускала меньше всего воздуха, тогда как необработанный полиэстер пропускал больше всего, а каландрованный полиэстер занимал промежуточное положение, что соответствовало наблюдаемым тенденциям пористости. Команда затем сравнила два математических описания движения воздуха через пористые материалы. Простое линейное правило, известное как закон Дарси, предполагает, что перепад давления через ткань растёт прямо пропорционально потоку воздуха. Более сложное квадратичное правило, часто используемое для упакованных слоёв частиц, добавляет дополнительный член, растущий как квадрат потока. При аппроксимации измерений дополнительный квадратичный член не давал существенного улучшения: данные хорошо описывались простым линейным законом.

Что это значит для более безопасных падений

Для конструкторов парашютов исследование предлагает практический набор инструментов. Начиная с типа волокна и конструкции нити, а затем учитывая, как ткачество и каландрование сплющивают пучки филаментов, можно оценить толщину, плотность, пористость ткани и — что важнее всего — её воздухопроницаемость. Вывод о том, что простая линейная зависимость точно связывает перепад давления и поток воздуха, означает, что прогнозировать поведение в разных условиях проще, чем считалось ранее. Полиамидные ткани, которые сильнее сплющиваются при каландровании, по своей природе дают более плотные, менее проницаемые купола, чем полиэстер при одинаковом размере нити. Полиэстер по-прежнему можно успешно применять, но для достижения низкой воздухопроницаемости, необходимой для устойчивости парашюта, требуется немного более плотное переплетение. Короче говоря, форма и степень сжатия миллионов микроскопических зазоров определяют, насколько мягко — и насколько безопасно — человек возвращается на Землю.

Цитирование: Křemenáková, D., Militký, J. & Venkataraman, M. Structure and air permeability of polyamide and polyester parachute fabrics. Sci Rep 16, 12810 (2026). https://doi.org/10.1038/s41598-026-43221-4

Ключевые слова: парашютные ткани, воздухопроницаемость, полиамид нейлон, полиэстер ПЭТ, пористость
