Метод передачи изображений пожара по шине данных автоматической системы пожарной сигнализации для удалённой верификации возгораний в необслуживаемых местах: разработка и эксперимент

Почему умные пожарные сигнализации важны

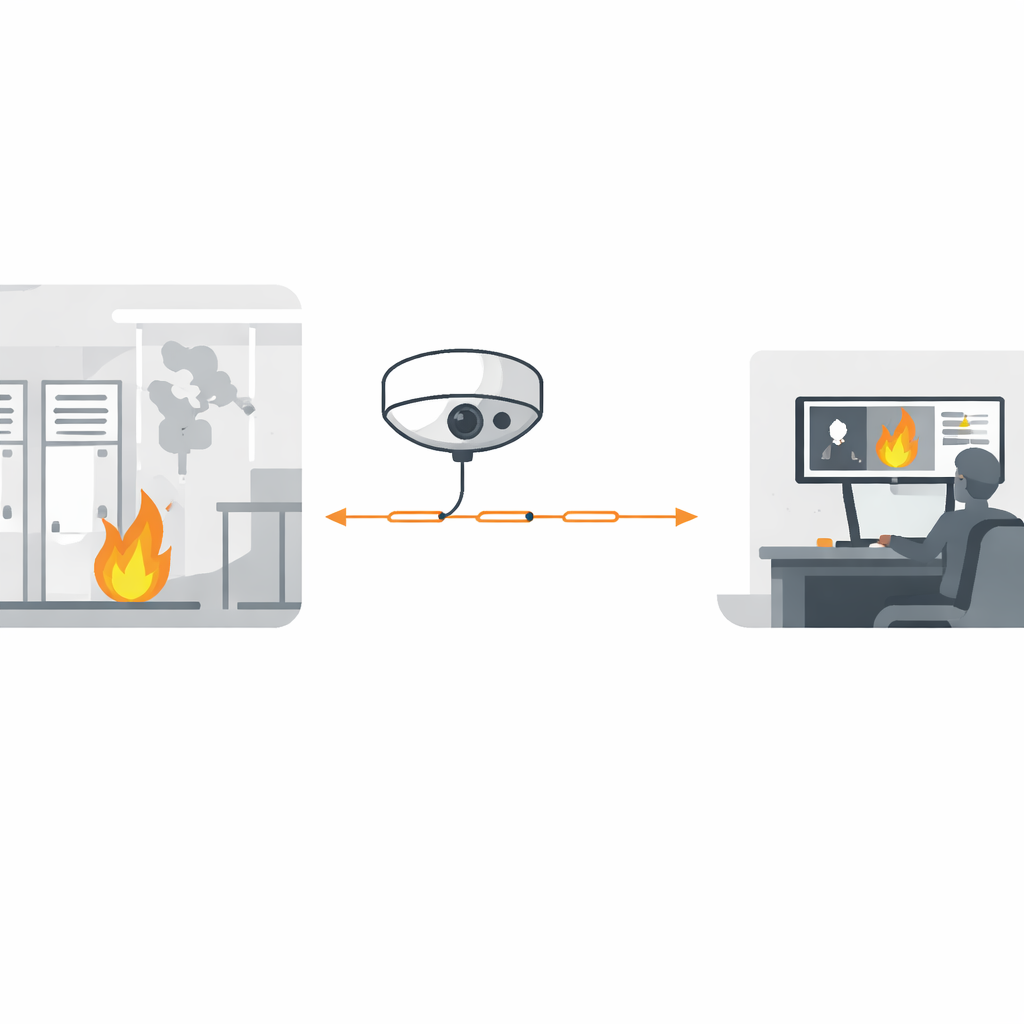

В современных энергетических сетях и на промышленных объектах всё больше оборудования работает без постоянного присутствия людей: кабельные тоннели, удалённые подстанции и ветряные турбины вдали от населённых пунктов. Когда в таких местах возникает пожар, традиционные датчики дыма или температуры могут сработать, но персоналу всё равно приходится отправлять человека для проверки, реальный ли это пожар или ложная тревога. Эта задержка может стать решающим фактором между небольшим инцидентом и крупной катастрофой. В этом исследовании рассматривается способ передачи простых, но информативных изображений пожара по тем же тонким проводам, которые уже соединяют детекторы с пультами управления, что позволяет быстро увидеть, что происходит в отдалённых необслуживаемых местах.

Пожары там, где за этим никто не следит

Необслуживаемые электрические объекты выполняют тихую, но важную функцию в нашей повседневной жизни: транспортируют электроэнергию, стабилизируют сеть и поддерживают возобновляемые источники. Вместе с тем они подвержены пожарам из‑за перегрева оборудования, повреждений кабелей или других отказов. Автоматические системы пожарной сигнализации уже установлены во многих таких объектах и помогают обнаруживать возгорания на ранней стадии. Однако большинство существующих систем передают лишь простые сигналы вроде «тревога» или «нет тревоги» на основе дыма или температуры — они не показывают, как именно выглядит пожар. Операторам в удалённом центре мониторинга часто приходится ездить на объект для осмотра или рисковать действовать по ложной тревоге, что приводит к потере времени и ресурсов.

Передавать только то, что действительно изменилось

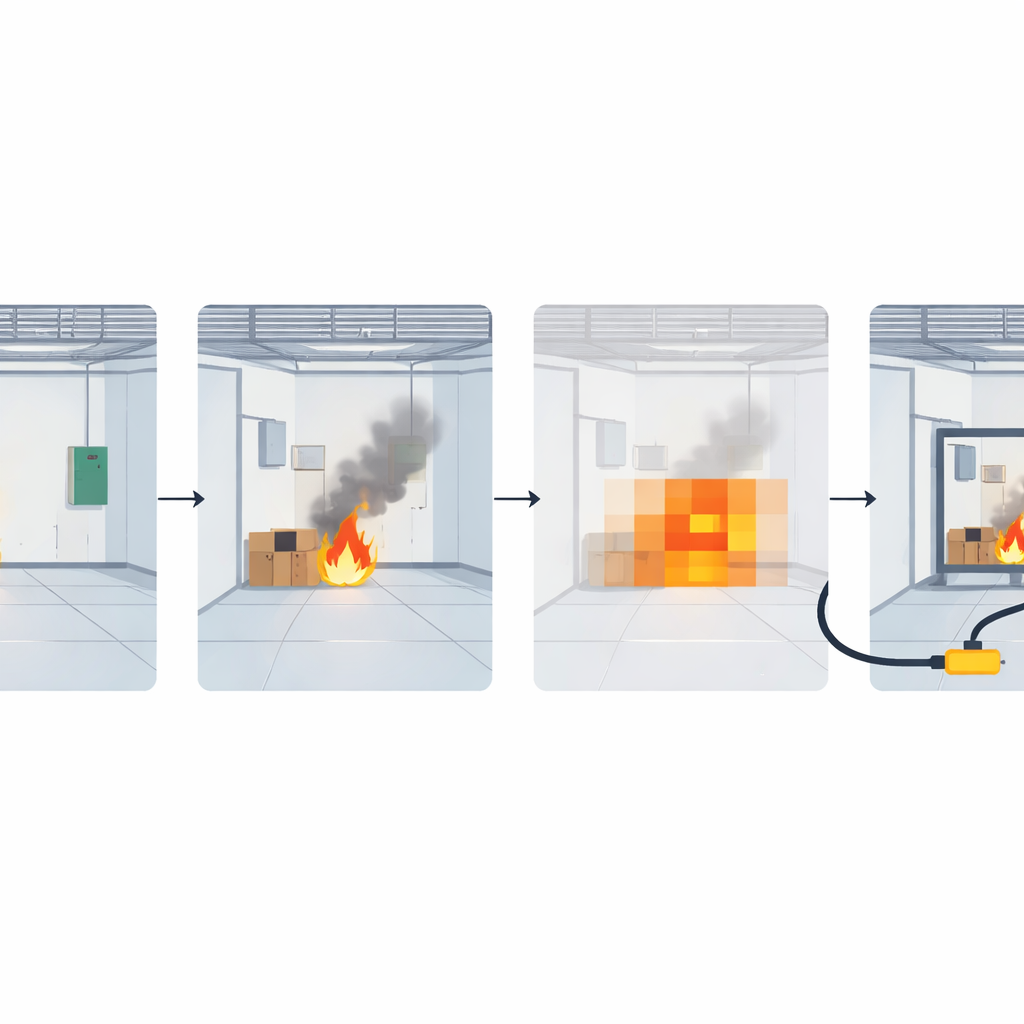

Новый метод, предложенный в статье, добавляет небольшую камеру и блок обработки изображений внутрь стандартного точечного детектора дыма. Вместо постоянной передачи полноформатного видео детектор периодически делает чёткое «фоновое» изображение помещения при отсутствии пожара. Если затем срабатывает сигнал о пожаре, детектор снимает новое изображение и с помощью математической техники, основанной на разнице между размытыми версиями двух снимков, находит только те участки, которые действительно изменились — как правило, там, где появились пламя или дым. Вместо отправки целого изображения детектор сжимает только эти регионы различий вместе с информацией об их расположении и пересылает этот компактный пакет по существующей двухпроводной шине данных к центральному контроллеру.

Как система восстанавливает полезное изображение

В центре мониторинга контроллер получает компактные данные и реконструирует полное изображение пожара, объединяя пришедшие изменённые фрагменты со сохранённой фоновой фотографией. По сути, центр хранит эталонный снимок помещения и «дорисовывает» лишь обновлённые области, где видно пламя или дым. В работе описано, как система сначала проверяет качество фоновых изображений, очищает шум с помощью фильтров, затем кодирует визуальные признаки в формат, совместимый с протоколом шины пожарной сигнализации. На стороне контроллера данные декодируются, небольшие блоки сопоставляются с встроенной таблицей признаков и затем стыкуются обратно на свои места. Операторы получают чёткое, актуальное изображение места пожара, чтобы решить, следует ли запустить удалённые средства пожаротушения или отправить персонал.

Что показали эксперименты

Для проверки идеи авторы собрали рабочий прототип детектора и провели 52 эксперимента в стандартной испытательной камере с контролируемым полиуретановым пламенем. Они изучали, как быстро изображения могут доставляться в разных условиях: при изменении разрешения камеры, размера области пожара на снимке, при одновременных срабатываниях двух детекторов на той же петле и при увеличении длины кабеля до одного километра. Для типичной конфигурации — умеренное разрешение изображения, пожар занимал около 30 процентов изображения и длина кабеля 10 метров — детектор мог отправить пригодное для оценки изображение пожара примерно за 1,5 секунды. Метод оказался гораздо менее чувствителен к размеру изображения, чем традиционная передача полного кадра, потому что пересылались только изменённые области. Однако когда зона изменений становилась очень большой или длина кабеля превышала 500 метров, время передачи заметно увеличивалось из‑за большего объёма данных и ослабления сигнала по проводам.

Что это означает для реальной безопасности

Для неспециалистов ключевая идея состоит в том, что исследователи нашли способ дать существующей проводке пожарной сигнализации новую функцию: передавать простые своевременные изображения пожара без прокладки дорогих дополнительных кабелей. За счёт умной пересылки только тех частей кадра, которые меняются при возгорании, система позволяет удерживать задержку достаточно низкой, чтобы операторы могли подтвердить реальный пожар и быстро принять меры, даже на удалённых или необслуживаемых объектах. Хотя остаются задачи — например, работа на очень больших расстояниях и в жёстких электрических условиях — исследование показывает, что верификация пожара на основе изображений может быть интегрирована в существующую инфраструктуру сигнализации с умеренными изменениями. В будущем это может сделать реагирование на пожары быстрее, точнее и надёжнее там, где непрерывное присутствие людей невозможно.

Цитирование: Li, L., Song, L. & Ma, W. A fire image transmission method via automatic fire alarm system data bus for remote fire verification in unattended locations: design and experiment. Sci Rep 16, 12980 (2026). https://doi.org/10.1038/s41598-026-42023-y

Ключевые слова: удалённый мониторинг пожаров, необслуживаемые подстанции, пожарные сигнализации на основе изображений, промышленная пожарная безопасность, передача изображений в условиях низкой пропускной способности
