Исследование методом молекулярной динамики снятия остаточных напряжений при фрезеровании алюминиевого сплава 7050 ультразвуковой обработкой

Почему скрытые напряжения важны в повседневных металлических деталях

От крыльев самолётов до рам спутников многие критичные конструкции изготовлены из тонких лёгких алюминиевых панелей. В процессе механической обработки эти детали незаметно накапливают внутренние напряжения, которые впоследствии могут вызывать их искривление или деформацию, ставя под угрозу точность и безопасность. Это исследование рассматривает многообещающий способ контроля таких напряжений в широко используемом авиационном сплаве 7050 с помощью мощных звуковых волн. Наблюдая за движением атомов в компьютерных моделях и подтверждая тенденции в реальных испытаниях, авторы показывают, как ультразвук помогает металлу «расслабиться» и сохранять форму больших и чувствительных деталей.

Как резание «заводит» металл внутри

Когда острый инструмент фрезерует канавку в алюминиевой пластине, он делает гораздо больше, чем просто удаляет материал. На атомарном уровне режущая кромка срезает слои атомов и сдвигает другие, создавая интенсивный местный нагрев и деформацию прямо под поверхностью. В сплаве 7050 мелкие твёрдые частицы, обогащённые магнием и цинком, действуют как валуны в текущем потоке: они препятствуют движению дефектов в кристалле, поэтому эти дефекты скапливаются вокруг них. Моделирование показывает образование полос сильно напряжённого материала под и перед инструментом, а также плотных клубков линейных дефектов, известных как дислокации. Эти спутанные области содержат большие резервы упругой энергии и проявляются как концентрированные остаточные напряжения задолго до удаления инструмента.

Что показывают симуляции о накоплении напряжений

Чтобы подробно изучить этот процесс, исследователи построили модель методом молекулярной динамики блока 7050 с реалистичной упрочняющей частицей и затем смоделировали алмазный инструмент, вырезающий небольшую канавку. Модель отслеживает сотни тысяч атомов по мере продвижения инструмента. Она показывает, что удаление материала определяется сдвигом, который генерирует стружку и сильно деформированный слой на свежем сечении. Вокруг включённой частицы дислокации накапливаются и сцепляются, образуя «пробки», препятствующие дальнейшему движению. Теория предсказывает — и симуляция подтверждает — что более длинные и плотные скопления этих дислокаций создают более сильные локальные концентрации напряжений. Иными словами, макроскопическое остаточное напряжение, измеряемое в реальных деталях, — это крупномасштабное проявление микроскопического скопления дефектов.

Усиление звука, чтобы успокоить металл

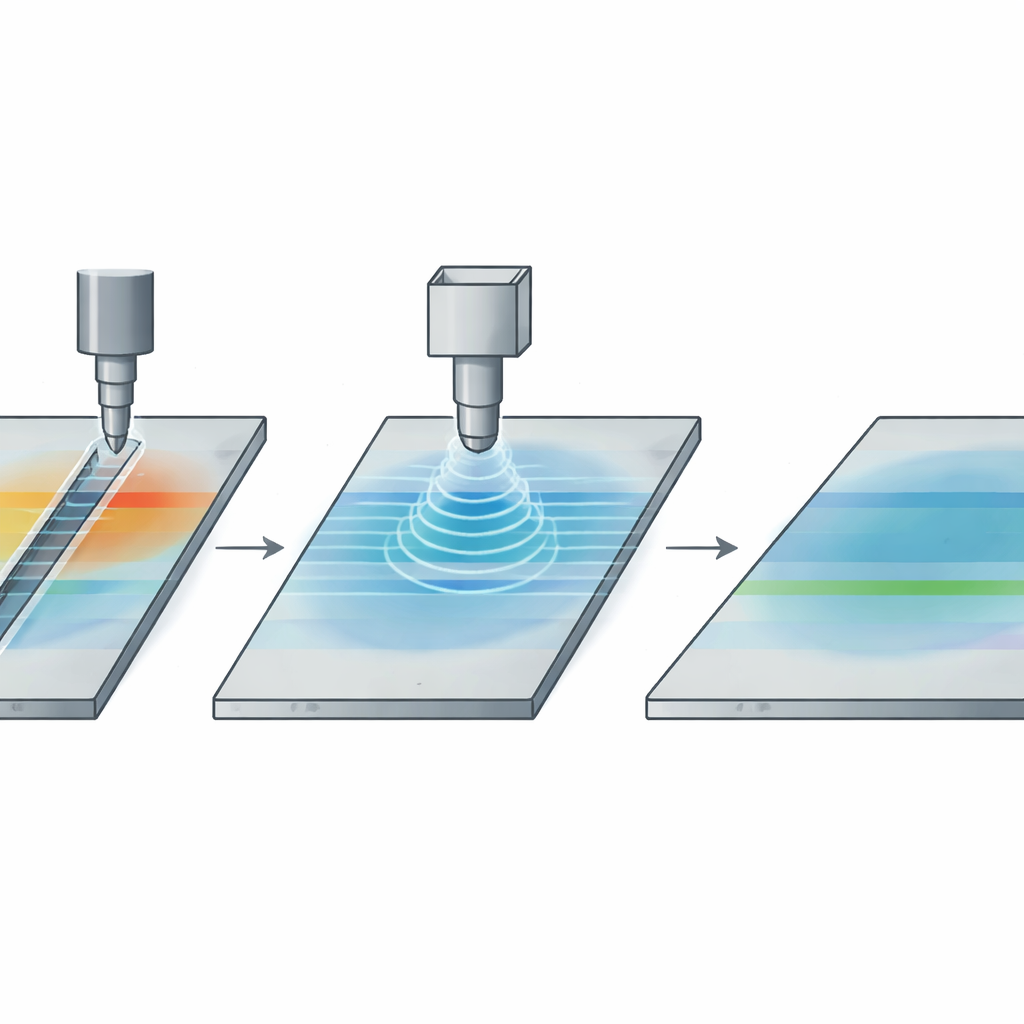

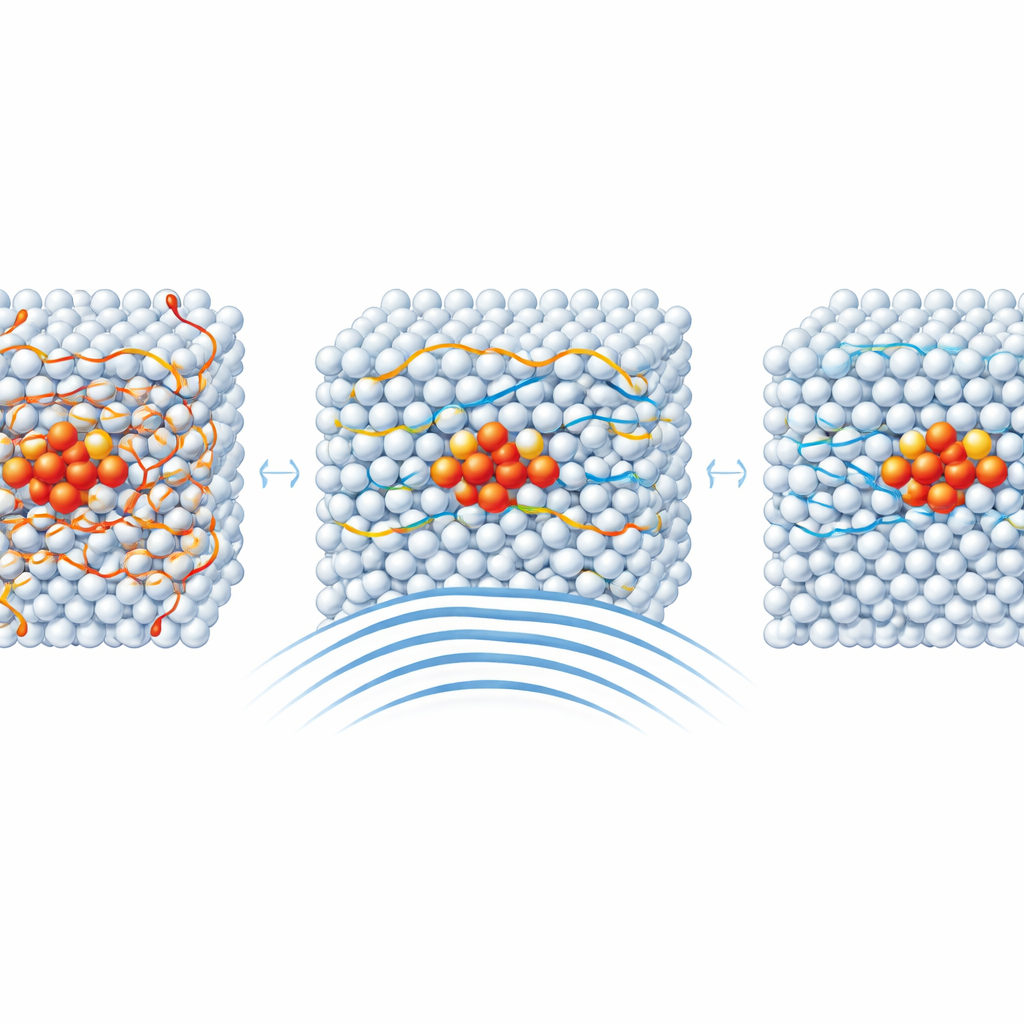

Ультразвуковая обработка решает эту проблему не изменением состава металла, а управляемым встряхиванием его атомов. В модели это имитируется заставлением всех атомов вибрировать на очень высокой частоте с малой амплитудой, подобно действию реального ультразвукового преобразователя, прижатого к пластине. Как только вибрация начинается, кинетическая энергия атомов резко увеличивается и существующие дислокации начинают двигаться. Сначала общее число дислокаций даже немного возрастает, поскольку некоторые дефекты расщепляются и появляются новые. Затем, по мере продолжения возбуждения, многие из этих дислокаций сталкиваются и аннигилируют друг друга, особенно распространённый тип — частичные дислокации Шокли. В целом плотность дефектов уменьшается, а внутренние напряжения падают и устанавливаются на более низком, более однородном уровне.

Связывание атомарного движения с практической обработкой

Симуляции сопровождались экспериментами на алюминиевых пластинах, обработанных одним источником ультразвука. Измерения внутренних напряжений до и после обработки показали, что большая мощность и достаточное время воздействия дают более сильное снятие напряжений, но лишь до определённого предела. Примерно после десяти минут при протестированных условиях дополнительное время даёт мало выгоды. Эффективное влияние одного преобразователя ограничено круглой областью на пластине диаметром около 10 сантиметров, что указывает на то, что более крупные компоненты следует обрабатывать расположением нескольких преобразователей по заданной схеме. Микроскопические изображения обработанных образцов также показали больше разорванных и перераспределённых границ зерен, что согласуется с мягким локализованным пластическим течением по мере расслабления металла.

Что это значит для будущих лёгких конструкций

В целом работа показывает, что ультразвук помогает металлу «отпустить» накопленные напряжения, придавая энергию и перестраивая внутренние дефекты, позволяя многим из них взаимно компенсироваться и возвращая кристалл в более низкоэнергетическое состояние. Для неспециалиста посыл прост: мощные звуковые волны могут сделать ранее обработанные алюминиевые детали менее склонными к изгибу и деформации, без резки, нагрева или изменения их химии. Проясняя, как это работает от атомарного масштаба вверх, исследование даёт инженерам более надёжную основу для разработки графиков ультразвуковой обработки, которые помогут делать самолёты и другие прецизионные конструкции следующего поколения легче, стабильнее и надёжнее.

Цитирование: Song, W., Jia, J., Ma, F. et al. Molecular dynamics study on the release of residual stress in milling of 7050 aluminum alloy by ultrasonic treatment. Sci Rep 16, 11291 (2026). https://doi.org/10.1038/s41598-026-40889-6

Ключевые слова: ультразвуковое снятие напряжений, алюминиевый сплав 7050, остаточное напряжение, деформация при фрезеровании, молекулярная динамика
