Исследования облучения ионами in-situ тонких пленок Sb, выращенных методом MBE на сапфире

Почему этот крошечный металл важен

Смартфоны, дата‑центры и будущие фотонные чипы зависят от материалов, которые могут переключать своё состояние очень быстро — желательно с минимальным потреблением энергии и выдерживая миллиарды циклов. Антимон, относительно простой металл, оказывается неожиданным претендентом на эту роль. В этом исследовании изучают, как пучки высокоэнергетических ионов могут перестраивать ультратонкие пленки антимона, выращенные на сапфире, переводя их между более упорядоченными и более неупорядоченными состояниями. Понимание и управление этими микроскопическими изменениями может проложить путь к более быстрым и эффективным устройствам памяти и вычислений, использующим свет и электроны новыми способами.

Получение ультратонких пленок антимона

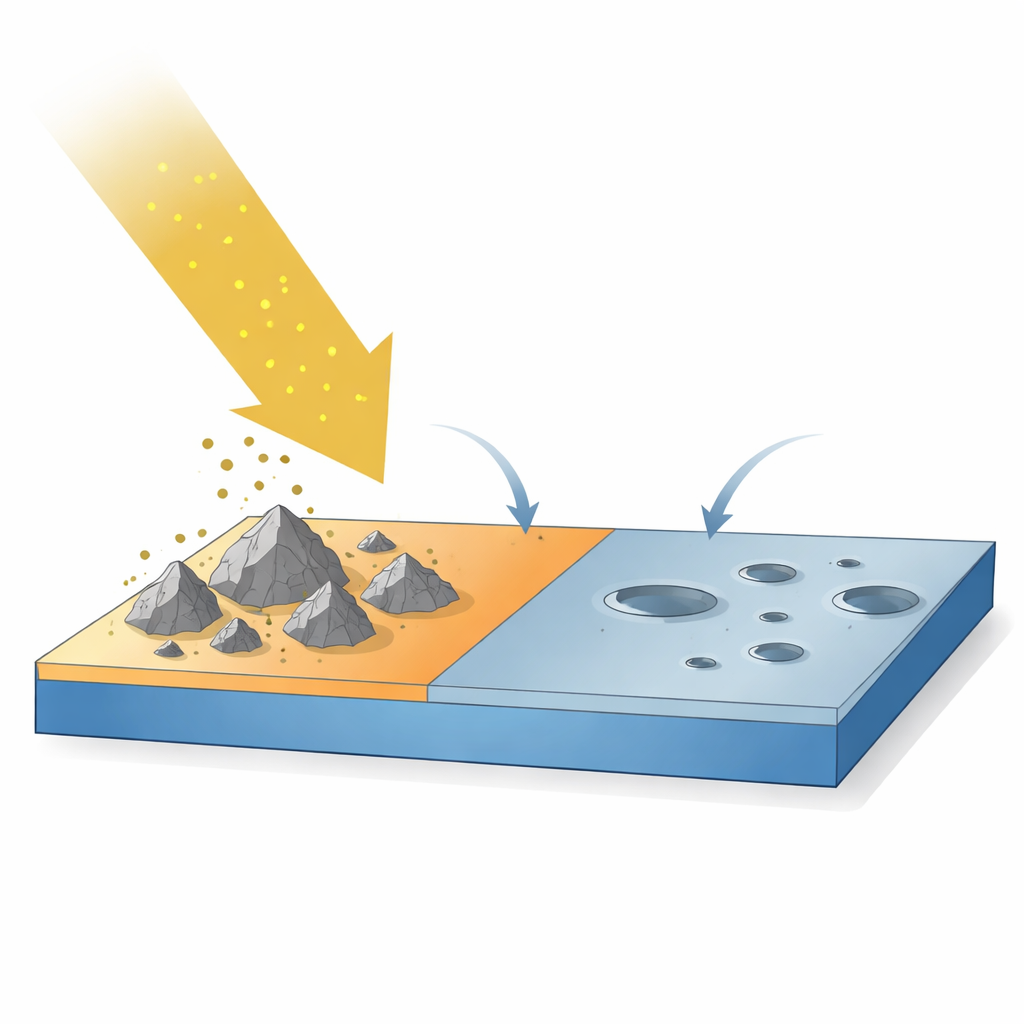

Исследователи начали с выращивания пленок антимона толщиной всего 50 нанометров — примерно в тысячу раз тоньше человеческого волоса — на монокристаллическом сапфире. Они использовали метод молекулярно‑лучевой эпитаксии, который позволяет атомам аккуратно оседать и формировать слои один за другим. Простая смена температуры подложки в процессе роста дала два очень разных исходных ландшафта. При более высокой температуре антимон не образовал ровного слоя, а самоорганизовался в хорошо очерченные нанокристаллы, напоминающие крошечные пирамидки и треугольники на поверхности сапфира. При комнатной температуре, напротив, пленка получилась непрерывной и зернистой, с червеобразной текстурой. Эти две исходные морфологии по‑разному реагировали на облучение ионным потоком.

Воздействие ионного пучка на пленки

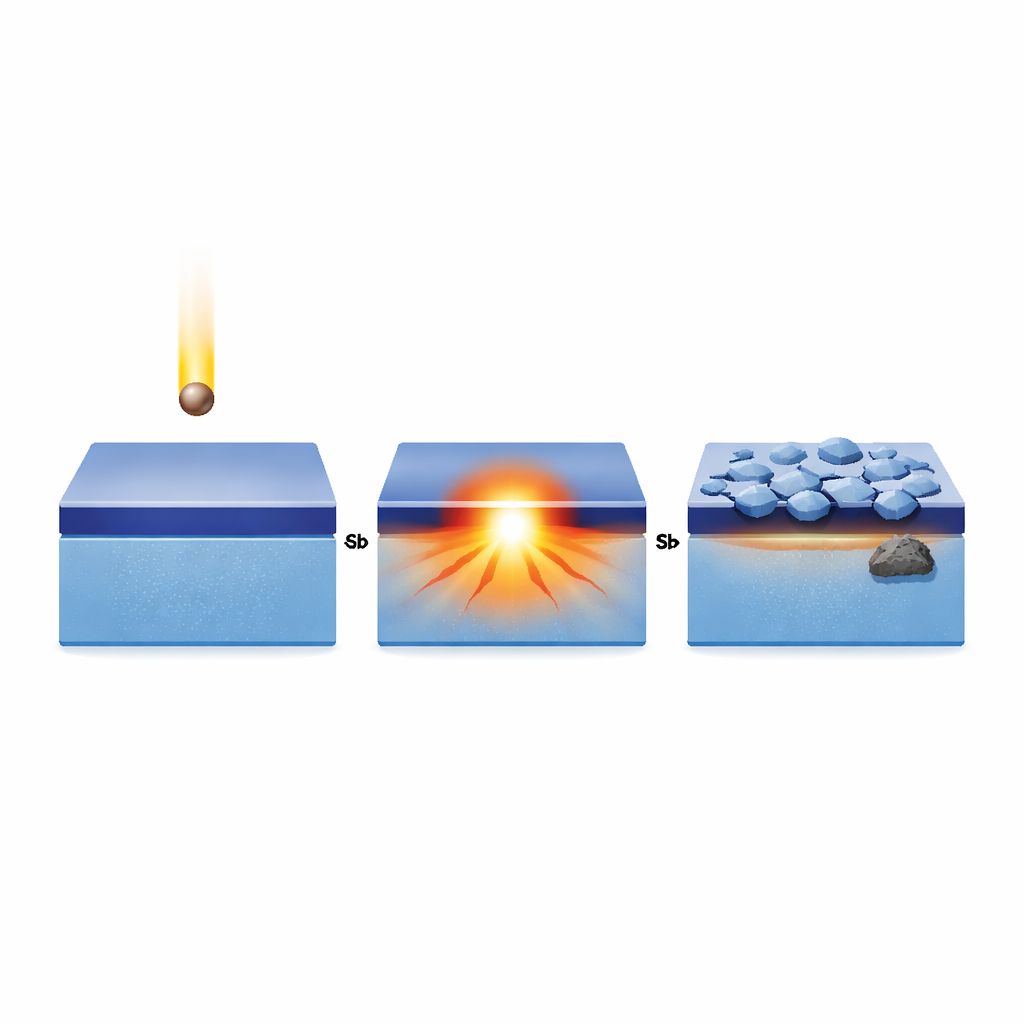

Чтобы исследовать и управлять пленками, команда использовала специализированную установку, сочетающую просвечивающий электронный микроскоп и частичный ускоритель. Образцы облучали алюминиевыми ионами с энергией 2 МэВ, наблюдая за эволюцией поверхности в реальном времени. При таких высоких энергиях ионы в основном передают энергию электронам в материале, что очень кратковременно нагревает узкие цилиндрические области вдоль траектории иона — так называемые термические вспышки. Для пленки, выращенной при повышенной температуре и содержащей изолированные нанокристаллы, начальные стадии облучения вносили беспорядок внутри кристаллов, что фактически понижало локальную температуру плавления антимона. С увеличением дозы ионов части пирамидальных кристаллов локально плавились, атомы антимона испарялись, что привело к усадке и притуплению квадратных пирамид, тогда как треугольные островки оставались относительно стабильными.

От шероховатой пленки к упорядоченным островкам

Пленка, выращенная при комнатной температуре, вела себя почти противоположно. Изначально это был непрерывный, но дезорганизованный слой с множеством мелких зерен. По мере увеличения дозы ионов в пленке начали появляться и разрастаться отверстия — свидетельство отторжения (dewetting), когда твердое покрытие сокращается и распадается на отдельные участки, подобно тому, как жидкая пленка собирается в капли на поверхности. Одновременно оптические и электронные измерения показали, что пленка после облучения стала более кристаллической и более проводящей. Раман‑спектроскопия выявила более острые колебательные пики и меньшую пространственную вариативность, а туннельные измерения показали уменьшение ширины запрещённой зоны и падение электрического сопротивления. В совокупности эти признаки указывают на ион‑индуцированную кристаллизацию, инициированную интенсивным, но мимолётным нагревом в ходе каждой термической вспышки.

Невидимые напряжения и скрытое тепло

Для объяснения этих превращений авторы смоделировали, как энергия от каждого удара иона распространяется и охлаждается. Их расчёты показывают, что в зоне вокруг трека иона решётка антимона может очень кратко превысить температуру плавления, тогда как сапфир остаётся твёрдым. Когда эта расплавленная зона охлаждается за доли триллионных долей секунды, в слое антимона возникают сильные поверхностные сжимающие напряжения — оценённые порядка 0,34 гигапаскаля. В непрерывных, изначально дезорганизованных пленках такое напряжение способствует как кристаллизации, так и образованию отверстий по мере отрыва пленки от подложки. Для изолированных нанокристаллов повторяющееся локальное перегревание в основном приводит к увеличению беспорядка и в конечном итоге к испарению с кристаллических фасетов.

Что это значит для будущих устройств

В целом результаты показывают, что ионные пучки — это не просто инструмент для повреждения материалов: ими можно селективно вызывать кристаллизацию, деструкцию, изменение формы или даже частичное удаление наномасштабных структур антимона в зависимости от подготовки пленки. Это двойственное поведение — кристаллические нанокристаллы становятся более беспорядочными и разрушаются, тогда как дезорганизованные непрерывные пленки кристаллизуются и разрушаются на островки — подчёркивает высокую чувствительность ультратонких слоев к локальному нагреву и напряжению. Поскольку антимон уже демонстрирует потенциал в качестве быстродействующего фазопереходного материала для фотонных и электронных приложений, возможность управления его состоянием с помощью ионов открывает дополнительный путь для проектирования элементов памяти и оптических компонентов. Теоретически тщательно спланированные ионные обработки могли бы преднамеренно подготовить или патчировать пленки антимона для оптимизации скорости, энергопотребления и надёжности в устройствах следующего поколения обработки информации.

Цитирование: Job, J., Jegadeesan, P., Gahlot, V.S. et al. In-situ ion irradiation investigations on MBE grown Sb thin films on sapphire. Sci Rep 16, 13475 (2026). https://doi.org/10.1038/s41598-026-39001-9

Ключевые слова: антимонен, фазопереходные материалы, ионизированное облучение, тонкие пленки, сапфировые подложки
