Фоторезист-управляемое косвенное фотопаттернирование квантовых точек через карбен‑медиированную термосклейку лигандов

Более чёткие экраны для будущих гарнитур

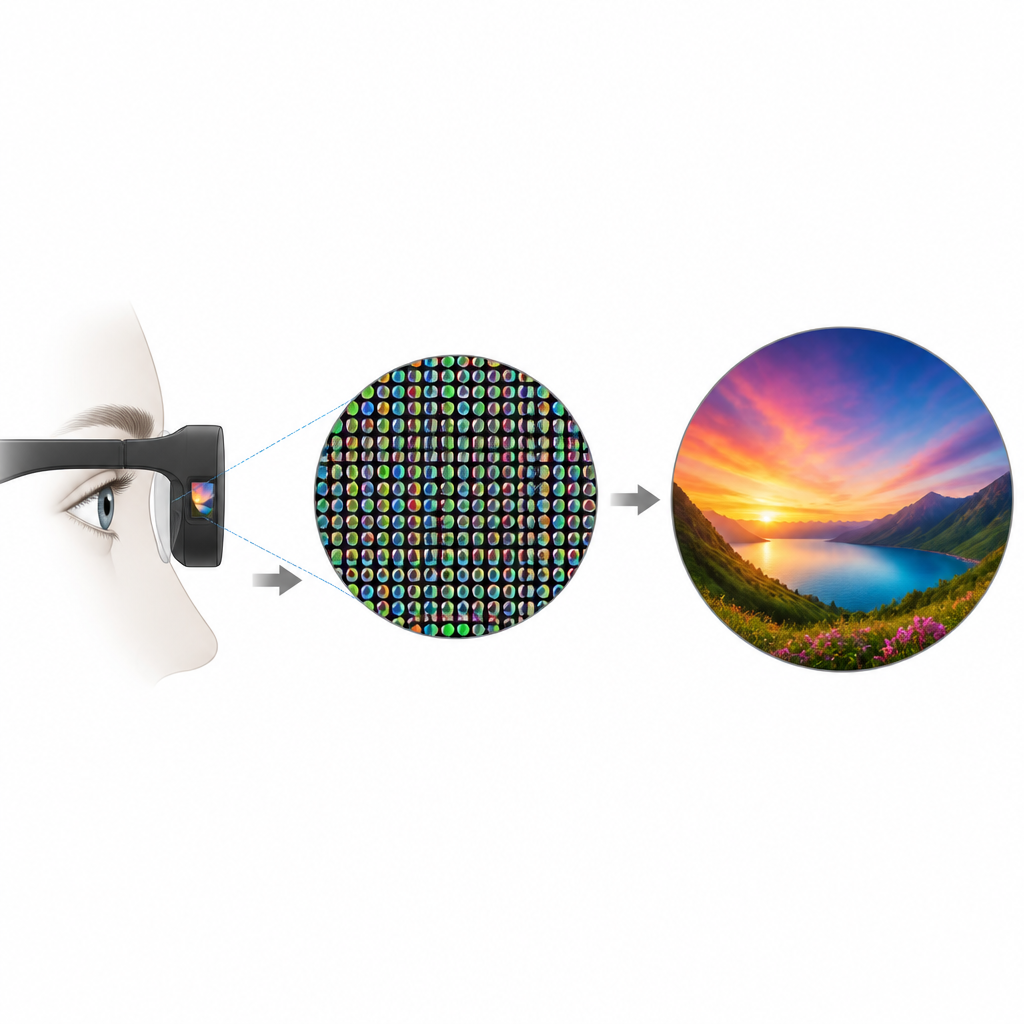

Когда вы надеваете гарнитуру виртуальной или дополненной реальности, любая мельчайшая дефект экрана увеличивается прямо перед глазами. Один из самых заметных недостатков — «эффект дверной сетки», когда промежутки между пикселями видны в виде тонкой сетки. В этом исследовании показан способ создания ультраплотных, насыщенных цветом пикселей на основе квантовых точек, при котором эти промежутки практически исчезают, открывая путь к более плавным и комфортным иммерсивным дисплеям.

Почему важны крошечные световые пиксели

Дисплеи, установленные на голове, находятся всего в нескольких сантиметрах от глаза, поэтому их экраны должны содержать гораздо больше пикселей на дюйм, чем телевизор или телефон. Чтобы избежать видимых границ пикселей и снизить укачивание, инженеры стремятся к более чем 3000 пикселей на дюйм, что означает, что каждый субпиксель — красный, зелёный или синий — имеет всего несколько микрометров в размере. Квантовые точки, нанометровые кристаллы, испускающие чистые и настраиваемые цвета, идеально подходят для таких компактных источников света, но создание чётких и надёжных паттернов из них в этом масштабе без потери яркости представляет собой серьёзную задачу.

Ограничения существующих методов паттернирования

Обычные методы, заимствованные из микросхемостроения, формируют узоры в материале с помощью агрессивного травления или интенсивного света. Квантовые точки, имеющие большую открытую поверхность, могут терять яркость или менять цвет в таких условиях. Некоторые новые подходы пытаются паттернировать их непосредственно светом, исключая травление, но требуемое высокоэнергетическое облучение всё ещё может повредить точки и обычно даёт края с наномасштабной шероховатостью. Такая шероховатость может показаться незначительной, но при микрометровых размерах она размывает границы пикселей, ограничивая чёткость и плотность дисплея.

Щадящий трёхэтапный трюк паттернирования

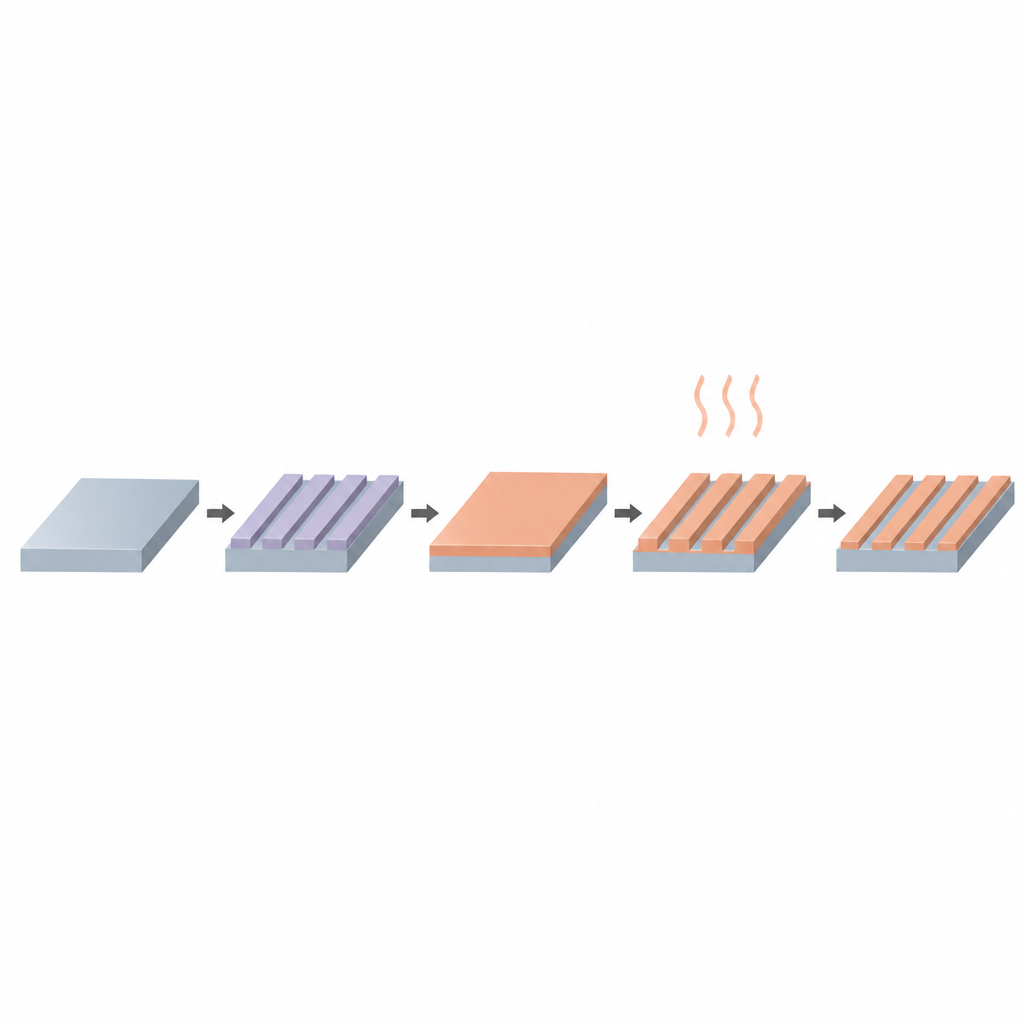

Исследователи предлагают «фоторезист‑управляемый косвенный» метод, который переставляет обычные шаги, чтобы защитить квантовые точки. Сначала они создают расходные узоры из стандартного фоторезиста — того же светочувствительного материала, что используют в чиповой индустрии. Затем эти узоры покрывают тонкой плёнкой квантовых точек, смешанных со специально разработанной вспомогательной молекулой Diazo‑4‑LiXer. При лёгком нагреве примерно до 110 °C эта молекула генерирует короткоживущие реактивные виды, которые «сшивают» органические оболочки соседних точек, формируя твёрдую, стойкую к растворителям сеть. Наконец, расходный фоторезист смывают, унося с собой лишние части плёнки и оставляя чётко очерченные линии или точки из квантовых точек.

Сохранение яркости точек и чистоты краёв

Ключевое достижение в том, что реакция сшивки проходит при относительно невысоких температурах и не требует интенсивного ультрафиолета. Это означает, что поддерживающий фоторезист сохраняет свою привычную поведенческую способность и может быть полностью удалён, а квантовые точки сохраняют исходный цвет и яркость. Измерения профилей поверхности показывают, что полученные элементы из квантовых точек имеют чрезвычайно гладкие края по сравнению с методами прямого облучения, достигая рекордно низкой шероховатости на микрометровых масштабах. Команда раздельно паттернировала красные, зелёные и синие квантовые точки, повторяя процесс несколько раз на одном чипе без заметного ухудшения ранее нанесённых слоёв, и достигла плотности пикселей более 4000 ppi в полноцветных массивах.

От лабораторных шагов к рабочим дисплеям

Чтобы доказать, что метод — это не просто трюк, авторы собрали полноценные светоизлучающие устройства на основе квантовых точек. Они интегрировали паттернизированные красные, зелёные и синие области в пассивную матрицу 10 на 10 пикселей и показали, что электрические характеристики и яркость соответствуют устройствам, изготовленным без дополнительных шагов паттернирования. Сшитые слои квантовых точек оставались стабильными при повторных циклах нанесения, нагрева и промывки, необходимых для изготовления полноцветных устройств, а тестовые дисплеи выдавали яркое и однородное изображение при разных режимах управления.

Что это значит для повседневных устройств

Проще говоря, работа демонстрирует способ «зафиксировать» квантовые точки в точных, устойчивых к повреждениям узорах с помощью щадящего химического сшивания, при этом сохранив их яркость и эффективность. Поскольку процесс совместим с существующими инструментами фотолитографии, уже используемыми на фабриках дисплеев, он предлагает практический путь к ультра‑высокому разрешению экранов на квантовых точках для гарнитур виртуальной и дополненной реальности и других компактных устройств, где каждый микрон площади экрана имеет значение.

Цитирование: Kim, H., Ham, H., Lim, C.H. et al. Photoresist-guided indirect photopatterning of quantum dots via carbene-mediated ligand thermocrosslinking. Nat Commun 17, 4162 (2026). https://doi.org/10.1038/s41467-026-70770-z

Ключевые слова: дисплеи на квантовых точках, паттернирование микродисплеев, экраны виртуальной реальности, фотолитография, высокое разрешение пикселей
