Projeto e análise termo-estrutural de múltiplas camadas compósitas com materiais ablativos para sistemas de proteção térmica passiva

Por que os escudos térmicos importam para viagens espaciais

Toda espaçonave que volta a atravessar a atmosfera da Terra enfrenta um forno abrasador de ar incandescente e pressões esmagadoras. Se o escudo térmico falhar, equipamentos críticos — e a tripulação — não sobreviveriam. Este estudo examina uma nova forma de projetar e testar as “peles” em camadas que protegem as espaçonaves, com ênfase em materiais que queimam e se fragmentam de propósito para levar o calor embora. Ao criar um modelo computacional rápido, porém realista, os autores buscam ajudar engenheiros a projetar escudos térmicos mais seguros e leves para missões futuras.

Camadas que separam o fogo do equipamento

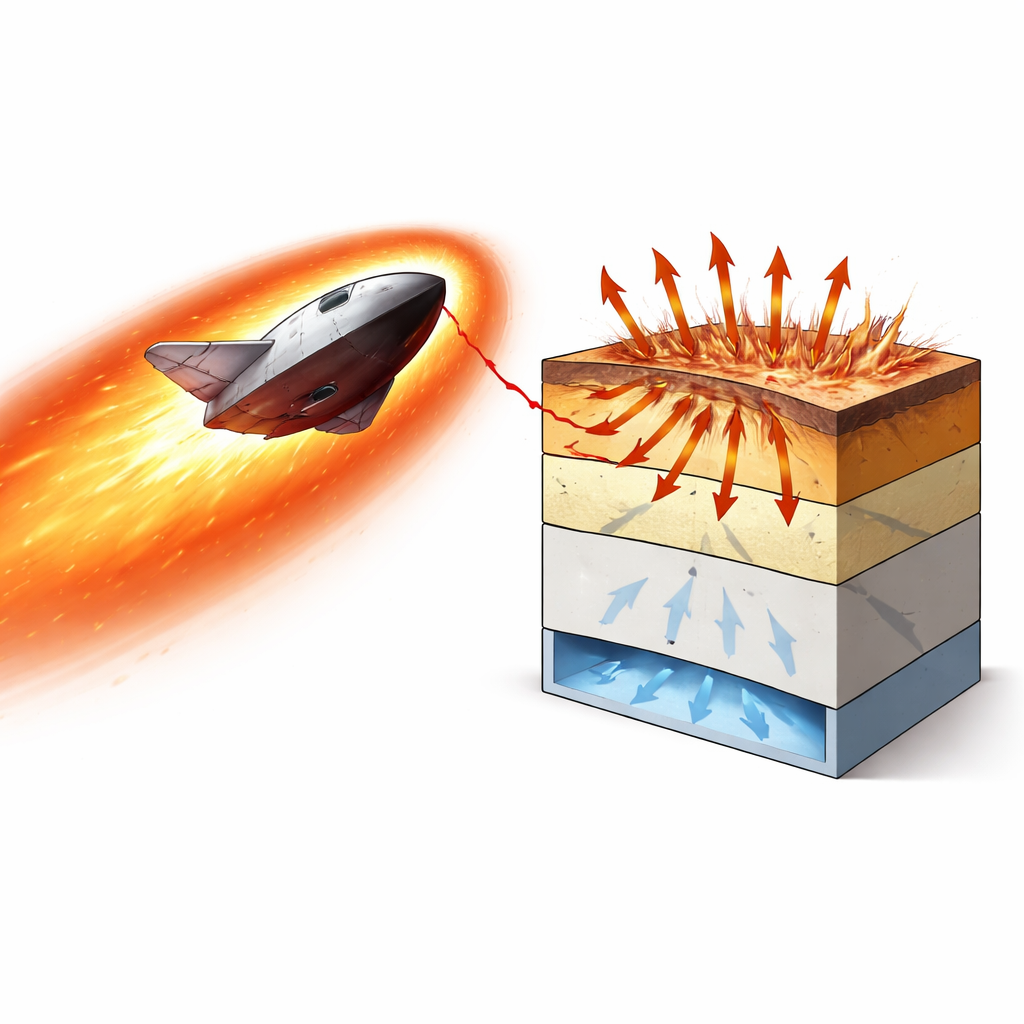

Um sistema típico de proteção térmica passiva é construído como um sanduíche tecnológico sofisticado. No exterior fica uma camada ablativa que queima e erode lentamente sob aquecimento extremo, removendo energia no processo. Abaixo dela situam-se uma camada metálica resistente ao calor, uma camada espessa de isolamento e, por fim, uma camada estrutural compósita que deve permanecer fria e forte o suficiente para suportar cargas. O artigo estuda como essas quatro camadas se comportam em conjunto quando expostas a aquecimento intenso, especialmente como a camada externa sacrificial se degrada e como isso afeta temperaturas e tensões nas regiões mais internas da estrutura.

O que acontece quando a camada externa “se sacrifica”

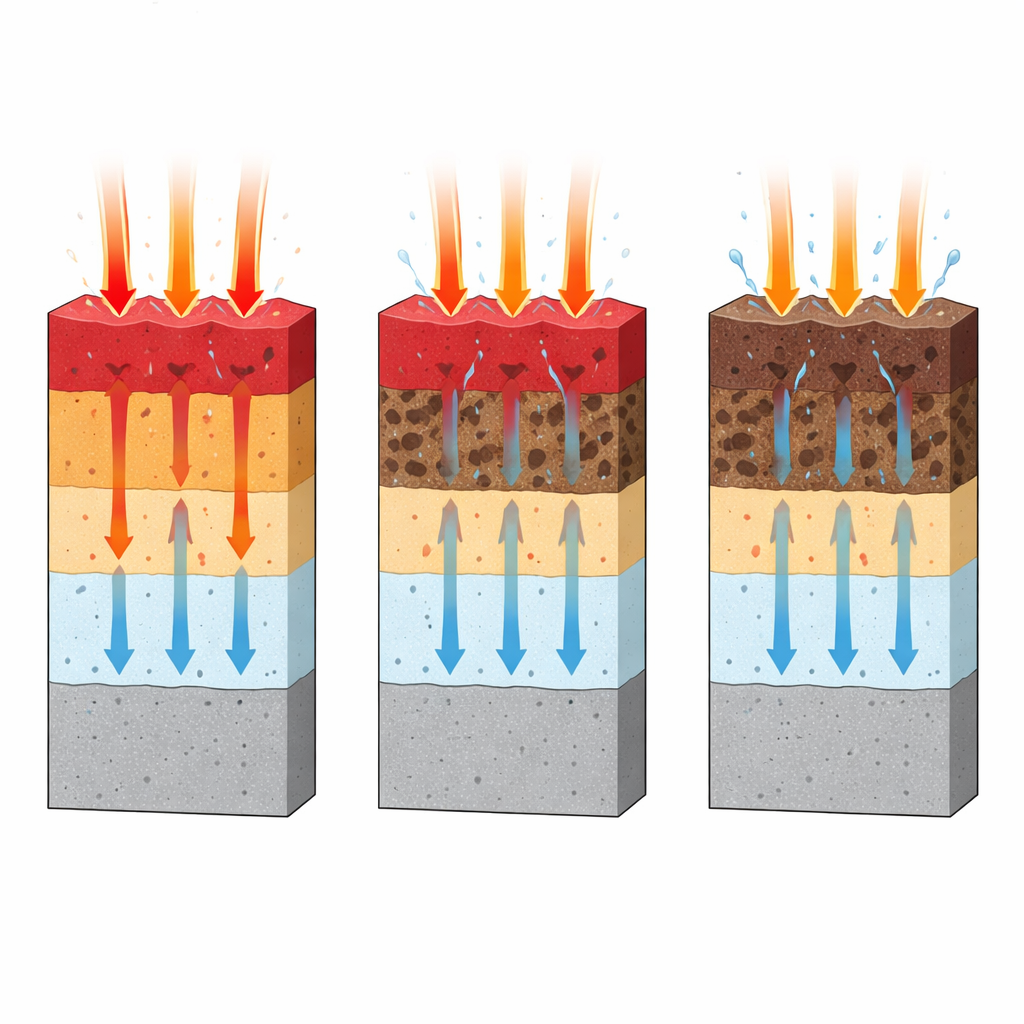

A camada ablativa externa faz mais do que apenas aquecer; ela se quebra quimicamente em um processo chamado pirólise. À medida que o material se decompõe, forma-se uma região carbonizada, uma zona reativa ativa e material intacto abaixo. Gases gerados internamente escapam para a superfície, levando calor consigo. Os autores constroem uma descrição matemática detalhada desse processo, incluindo como o calor flui, quão rapidamente o material perde massa e como sua densidade e propriedades térmicas mudam conforme se carboniza. Em seguida, incorporam essa descrição em um programa de simulação comercial usando rotinas personalizadas, para que um modelo computacional possa acompanhar tanto a erosão da superfície quanto as propriedades variáveis dentro da camada ao longo do tempo.

Dos testes de laboratório a ferramentas de projeto rápidas

Para tornar as simulações realistas, a equipe mediu propriedades-chave de um material ablativo sílica‑fenólico em laboratório. Eles queimaram amostras em uma câmara de combustão para acompanhar a rapidez com que o material era perdido e como sua densidade mudava. Também usaram análise termogravimétrica, uma técnica que aquece pequenas amostras de forma controlada enquanto mede sua massa, para determinar quão rapidamente o material se decompõe em diferentes temperaturas. Essas medidas alimentam o modelo computacional, que primeiro simula o comportamento bidimensional detalhado da camada ablativa e então usa essa informação em um modelo mais simples unidimensional para prever temperaturas e tensões térmicas através das quatro camadas. Essa abordagem híbrida preserva a riqueza física ao mesmo tempo em que reduz muito o tempo de cálculo.

Encontrando projetos que permanecem frios e não racham

Com essa estrutura em mãos, os autores variaram sistematicamente a espessura de cada camada para ver como escolhas de projeto afetam o desempenho. Eles examinaram quão quente a camada estrutural mais interna se torna e se alguma camada se aproxima de seus limites de falha sob os efeitos combinados de calor e dilatação térmica. Suas simulações corresponderam aos testes de ablação em cerca de dez por cento, oferecendo confiança no modelo. Os resultados mostram que tornar a camada ablativa com pelo menos 10 milímetros de espessura e equilibrar cuidadosamente as espessuras do isolamento e da camada metálica pode manter a camada estrutural abaixo de 100 °C, evitando tensões excessivas. Um metal mais espesso pode, na verdade, aumentar o risco na camada compósita, de modo que simplesmente adicionar mais material nem sempre é mais seguro.

Um modo mais rápido de projetar escudos térmicos mais seguros

No fim, o estudo entrega uma ferramenta prática de projeto: um método computacional que captura a complexa queima de materiais ablativos e o comportamento térmico e mecânico resultante de um escudo térmico multicamadas, mas que é eficiente o suficiente para estudos de projeto iniciais. Para não especialistas, a conclusão principal é que os melhores escudos térmicos não apenas resistem ao calor — eles são cuidadosamente projetados para permitir que parte do material seja sacrificada de maneira controlada, enquanto as camadas mais profundas permanecem frias e estruturalmente sólidas. A abordagem aqui apresentada ajuda engenheiros a ajustar esse equilíbrio de forma mais rápida e confiável, abrindo caminho para espaçonaves mais seguras e leves, capazes de suportar melhor a jornada incandescente através de uma atmosfera.

Citação: Park, J., Kim, Y., Cha, JH. et al. Design and thermo-structural analysis of multiple composite layers with ablative materials for passive thermal protection systems. Sci Rep 16, 12225 (2026). https://doi.org/10.1038/s41598-026-43658-7

Palavras-chave: sistema de proteção térmica, materiais ablativos, escudo térmico de espaçonave, modelagem de pirólise, estruturas compósitas
