Avaliação biomecânica de compósito CF/PEEK permeável a raios X versus liga de titânio convencional para placas de fixação externa tibial: uma análise por elementos finitos

Por que um novo tipo de placa óssea importa

Quando um osso importante da perna se rompe, os médicos precisam manter os fragmentos estáveis tempo suficiente para que se reconectem. Isso é difícil quando os músculos e a pele em volta estão muito danificados e inchados, como frequentemente ocorre em fraturas tibiais graves. Estruturas e placas metálicas tradicionais podem ser volumosas, desconfortáveis e dificultar que os cirurgiões avaliem a consolidação da fratura em radiografias ou ressonância magnética. Este estudo investiga se um material mais novo e compatível com imagem por raios X, chamado CF/PEEK, pode substituir com segurança as placas de titânio padrão colocadas externamente à tíbia, possibilitando um cuidado mais brando e um monitoramento da cura mais fácil.

Talas modernos na face externa do osso

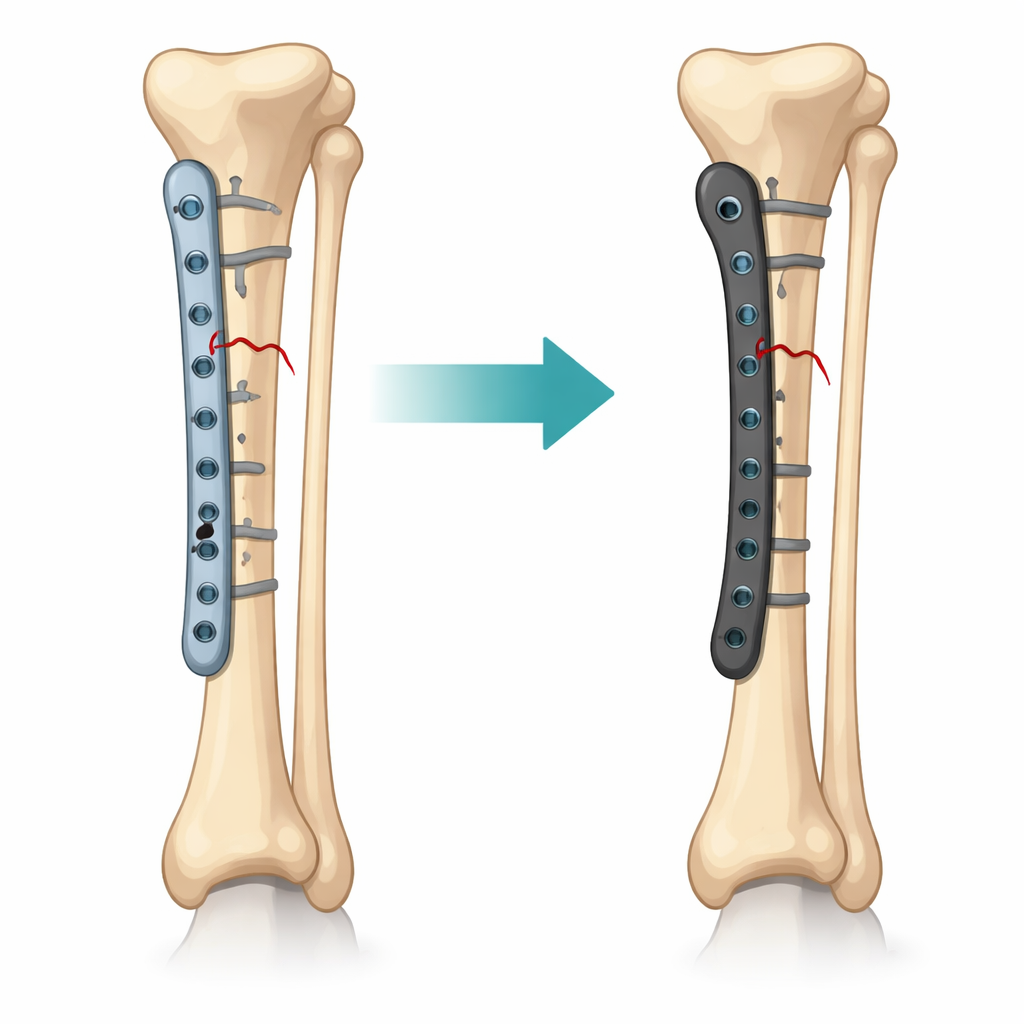

Para fraturas tibiais graves, os cirurgiões às vezes fixam uma placa longa na face externa da tíbia com parafusos, como uma tala de baixo perfil que fica fora dos tecidos moles lesionados. Essa estratégia combina algumas vantagens de placas internas com o acesso facilitado às feridas dos fixadores externos. Mas as placas de titânio são muito mais rígidas que o osso e bloqueiam os raios X, o que pode ocultar sinais precoces de consolidação ou infecção. O CF/PEEK, um plástico reforçado com fibra de carbono, é resistente, mais leve e em grande parte invisível em exames de imagem. Os pesquisadores queriam saber se trocar o material da placa de titânio por CF/PEEK mudaria a forma como as forças se distribuem pela perna e pela fratura em consolidação.

Testando placas em uma perna virtual

Em vez de experimentar em pacientes, a equipe construiu um modelo computadorizado detalhado de uma tíbia humana usando tomografias de alta resolução de um voluntário saudável. Eles simularam uma fratura limpa no terço proximal do corpo e posicionaram uma placa na face medial do osso, fixada por seis parafusos acima da fratura e quatro abaixo. Foram testadas duas disposições de parafusos abaixo da lesão: uma com parafusos alinhados e outra com eles ligeiramente escalonados. Usando análise por elementos finitos — essencialmente uma simulação muito refinada de ensaio de tensão — compararam placas de titânio e de CF/PEEK sob três condições exigentes que imitam apoio de carga: força vertical descendente e a mesma força combinada com torção interna ou externa da perna.

O que acontece com a placa, os parafusos e a fratura

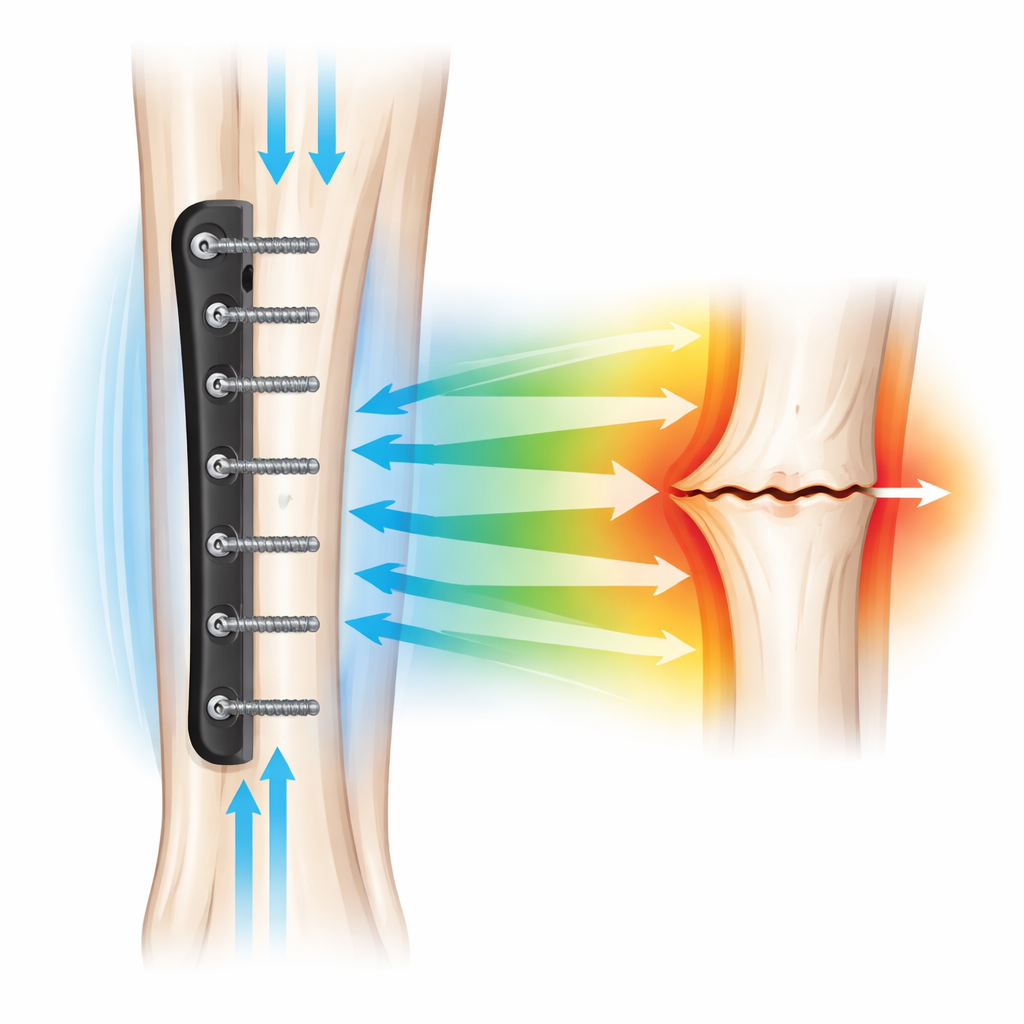

As simulações mostraram que, ao substituir o titânio por CF/PEEK, todo o conjunto — osso, placa e parafusos — flexionou um pouco mais, cerca de 8 a 12%. Esse movimento extra foi pequeno, na ordem de algumas décimas de milímetro, mas suficiente para alterar a distribuição das tensões. Na configuração com titânio, altas tensões se concentravam na placa e ao redor de alguns parafusos, especialmente sob torção. No conjunto com CF/PEEK, essas tensões caíram acentuadamente no material de fixação — as tensões na placa reduziram cerca da metade até quatro quintos, e nas cabeças dos parafusos em aproximadamente um quarto a um terço — enquanto mais tensão foi transferida para a região da linha de fratura. O contato entre as extremidades ósseas também apresentou deslocamentos ligeiramente maiores, mas ainda dentro de um intervalo considerado favorável à cicatrização normal em vez de causar instabilidade.

Como padrões de parafuso e compartilhamento de tensão se comportam

Os dois padrões de parafusos, alinhado e escalonado, comportaram‑se de forma quase idêntica quando a placa era de CF/PEEK. Ambas as disposições produziram deslocamentos e níveis de tensão semelhantes, sugerindo que, nesta configuração específica, o material da placa influencia mais do que pequenos ajustes no alinhamento dos parafusos. Visualizações ampliadas da fratura simulada mostraram que o titânio tende a distribuir tensão em torno dos orifícios dos parafusos nas bordas da placa, enquanto o CF/PEEK concentra a tensão mais diretamente na linha de ruptura. O padrão de movimento ósseo próximo ao gap sugeriu um gradiente mais acentuado através da fratura com CF/PEEK, consistente com micromovimentação controlada que pode estimular a formação óssea. Como as tensões na própria placa de CF/PEEK permaneceram bem abaixo do limite de escoamento do material, o modelo não indicou risco óbvio de falha do compósito sob as cargas testadas.

O que isso pode significar para os pacientes

Para o paciente, esses detalhes de engenharia se traduzem em uma possibilidade promissora: uma placa externa suficientemente resistente para manter o osso, suficientemente flexível para compartilhar carga com a fratura em cicatrização e suficientemente transparente em imagens para que os médicos vejam o que acontece por baixo. O estudo sugere que placas de CF/PEEK podem igualar o titânio em estabilidade geral, enquanto reduzem a tensão no material de fixação e aumentam a tensão benéfica no local da fratura — condições que podem diminuir o “escudo de tensão” e favorecer uma cicatrização biológica mais precoce. Embora este trabalho se baseie em modelos computacionais e precise de confirmação em estudos experimentais e clínicos, aponta para sistemas de fixação mais leves, compatíveis com imagens e potencialmente mais “inteligentes”, que um dia poderiam monitorar a cura em tempo real e orientar reabilitações mais seguras e personalizadas.

Citação: Wang, S., Zhao, Z., An, L. et al. Biomechanical evaluation of X-ray permeable CF/PEEK composite versus conventional titanium alloy for tibial external fixation plates: a finite element analysis. Sci Rep 16, 13506 (2026). https://doi.org/10.1038/s41598-026-43182-8

Palavras-chave: fratura tibial, fixação externa, placa CF/PEEK, análise por elementos finitos, cura óssea
