Magnetyzm w przybliżeniu średniego pola i frustracja spinowa w podwójnym tlenku perowskitowym o złożonym składzie

Dlaczego mieszanie metali może tworzyć nowe magnesy

Materiały magnetyczne zwykle opierają się na uporządkowanych, powtarzalnych układach atomowych, więc wprowadzenie wielu różnych pierwiastków do tej samej sieci krystalicznej mogłoby wydawać się przepisem na chaos. Badanie pokazuje, że starannie zaprojektowany tlenek z pięciu różnych pierwiastków ziem rzadkich wciąż zachowuje się jak dobrze uporządkowany magnetyk, a następnie, w niższych temperaturach, przechodzi w bardziej nieuporządkowany, przypominający szkło stan magnetyczny. Praca pomaga wyjaśnić, jak magnetyzm przetrwa w chemicznie nieuporządkowanych materiałach i wskazuje drogę do projektowania magnesów o sterowalnych właściwościach.

Budowanie złożonej sieci krystalicznej

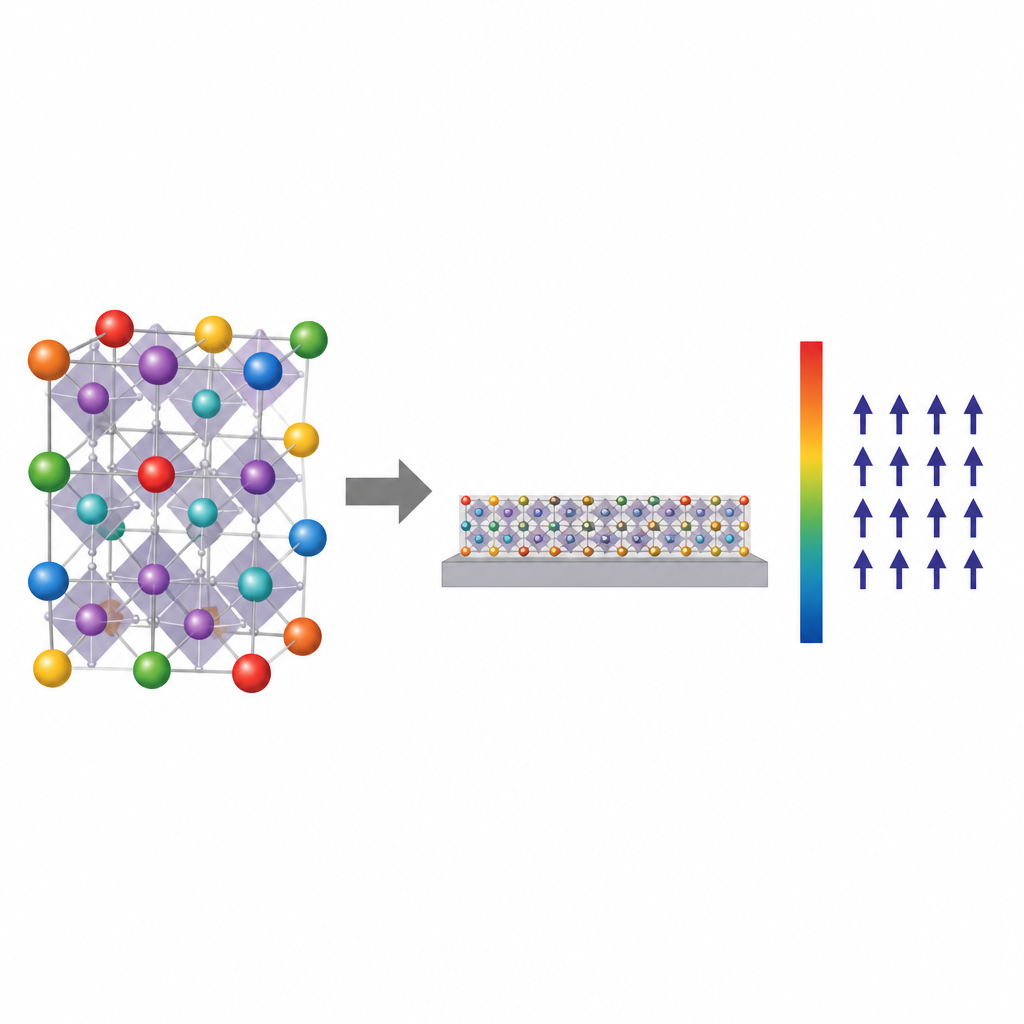

Naukowcy skupili się na rodzinie tlenków zwanych podwójnymi perowskitami, gdzie atomy niklu i manganu tworzą regularną szachownicę otoczoną jonami ziem rzadkich. W nowym związku zapisywanym jako (La0.4Nd0.4Sm0.4Gd0.4Y0.4)NiMnO6 sieć niklu i manganu pozostaje uporządkowana, ale każde miejsce wokół może gościć którykolwiek z pięciu różnych atomów ziem rzadkich. Celowe wymieszanie prowadzi do dużego rozrzutu rozmiarów jonów, sytuacji często określanej jako wysoka entropia lub składnikowo złożona, co zwykle spodziewanie się zniekształca krystal i zaburza interakcje magnetyczne. Aby sprawdzić, czy nadal może powstać czysty stan magnetyczny, wyhodowali cienkie warstwy tego materiału na podłożu z tytanianu strontu za pomocą ablacji laserowej i potwierdzili gładkie, jednorodne warstwy krystaliczne przy użyciu reflektometrii i dyfrakcji rentgenowskiej. Pomiary optyczne wykazały, że film jest izolatora elektrycznym z przerwą energetyczną podobną do pokrewnych, mniej zanieczyszczonych materiałów.

Silny magnetyzm z perspektywy uśrednienia

Pomimo silnego mieszania atomów ziem rzadkich, filmy wykazują trwały ferromagnetyzm: poniżej około 150 kelwinów momenty magnetyczne ustawiają się w tym samym kierunku. Temperatura przejścia jest zbliżona do tej w prostszym pokrewnym związku zawierającym samarium, co sugeruje, że kluczowe znaczenie ma średni rozmiar jonów ziem rzadkich, który kontroluje kąty wiązań między niklem, tlenem i manganem. Dane dotyczące podatności magnetycznej dobrze opisuje standardowy model średniego pola, w którym każdy moment magnetyczny odczuwa jedynie uśrednione pole wewnętrzne od sąsiadów, a dopasowana temperatura Curie-Weissa prawie równa się obserwowanemu punktowi przejścia. Pomiary absorpcji rentgenowskiej potwierdziły, że nikiel i mangan występują w oczekiwanych stanach ładunkowych, więc główna ferromagnetyczna interakcja między Ni2+ i Mn4+ pozostaje nienaruszona nawet w tym chemicznie złożonym otoczeniu.

Wibracje ujawniają ukryte uporządkowanie magnetyczne

Aby zbadać, jak magnetyzm sprzęga się z siecią krystaliczną, zespół zastosował spektroskopię Ramana, która śledzi drobne zmiany częstości drgań sieci. Kluczowy tryb rozciągania ośmiościanów Ni–O i Mn–O normalnie podąża za gładkim, anharmonicznym trendem temperaturowym. W nowym filmie ten tryb nagle zmiękcza się poniżej temperatury przejścia magnetycznego, odbiegając od czysto wibracyjnego modelu. To zmiękczenie odzwierciedla kwadrat magnetyzacji, zgodnie z oczekiwaniem z opisu średniego pola, gdzie korelacje spin–spin modyfikują siły przywracające działające na atomy. Dobre dopasowanie wskazuje, że proste uśrednione pole opisuje nie tylko temperaturę przejścia, lecz także sposób, w jaki uporządkowanie magnetyczne oddziałuje z drganiami sieci w fazie ferromagnetycznej.

Kiedy porządek ustępuje frustracji

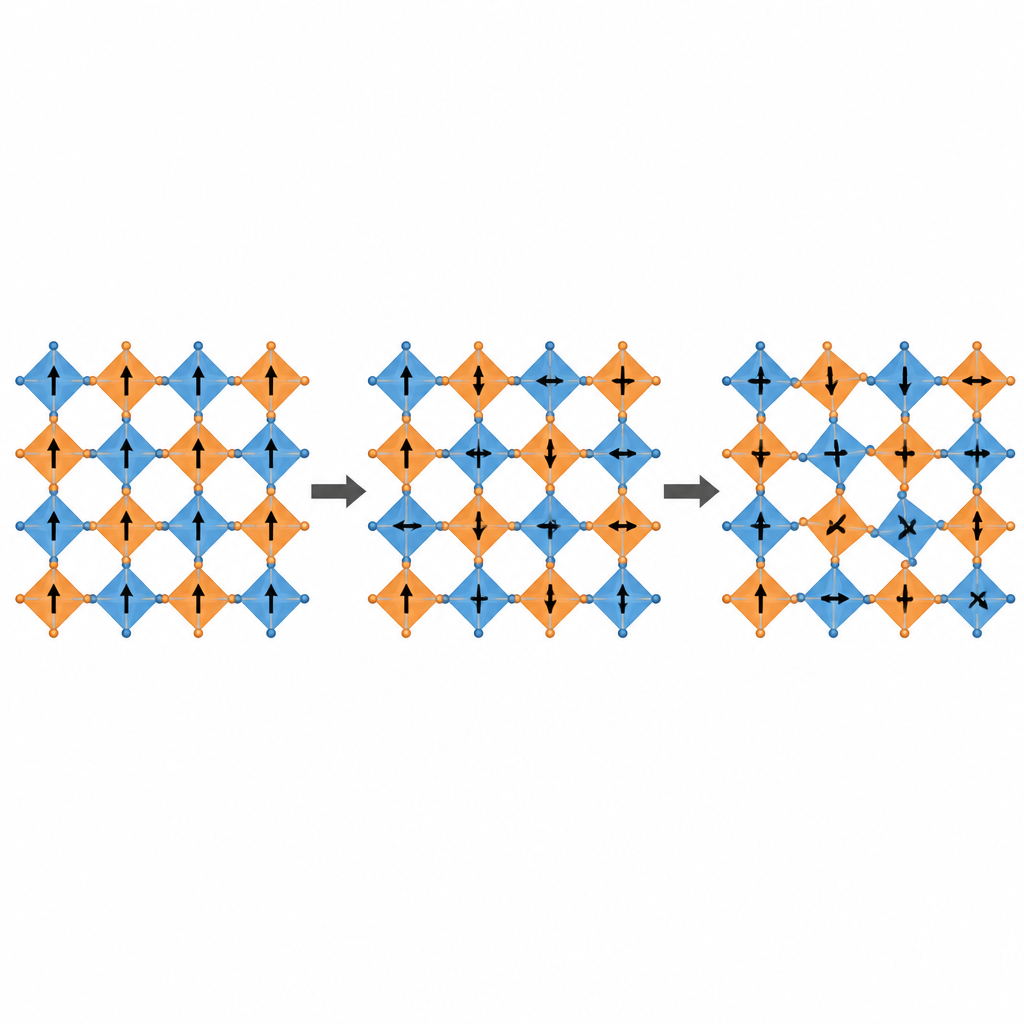

W niższych temperaturach obraz się zmienia. Około 35 kelwinów pojawiają się subtelne anomalie w krzywych magnetyzacji i opis średniego pola przestaje działać. Eksperymenty pamięciowe, w których próbka jest chłodzona przy słabym polu magnetycznym, zatrzymywana na pewien czas w stałej temperaturze, a następnie ponownie ogrzewana, ujawniają charakterystyczne wgłębienie w magnetyzacji dokładnie przy temperaturze zatrzymania. Tego rodzaju magnetyczna pamięć jest klasycznym znakiem stanu szkła spinowego, w którym konkurencyjne interakcje zamrażają momenty magnetyczne w nieuporządkowanym układzie. Autorzy przypisują tę frustrację dwóm głównym składnikom: nieuporządkowaniu antisite, które lokalnie zamienia miejscami sąsiadujące atomy niklu i manganu, oraz złożonym sprzężeniom między różnymi magnetycznymi jonami ziem rzadkich a siecią Ni–Mn. Co ważne, skala temperaturowa zachowań podobnych do szkła odpowiada skali oddziaływań jonów ziem rzadkich, co sugeruje, że nieporządek wśród tych jonów odgrywa wiodącą rolę.

Projektowanie przyszłych złożonych magnesów

Wyniki pokazują, że długodystansowy porządek ferromagnetyczny może pozostać zaskakująco odporny nawet w silnie wymieszanym, o dużej rozpiętości tlenku, przy czym temperatura przejścia jest w dużej mierze ustalana przez proste uśrednienia rozmiarów jonów. Jednocześnie mikroskopowe szczegóły wzajemnych oddziaływań poszczególnych atomów stają się kluczowe w niskich temperaturach, gdzie mogą generować sfrustrowaną, przypominającą szkło magnetyzację. Dla czytelnika niebędącego specjalistą główne przesłanie jest takie, że nieporządek chemiczny nie musi jedynie niszczyć porządku magnetycznego: użyty rozważnie staje się potężnym narzędziem do regulacji, kiedy i jak materiał staje się magnetyczny, a nawet do tworzenia bardziej egzotycznych faz, które mogą mieć zastosowanie w przyszłej elektronice spinowej i urządzeniach wielofunkcyjnych.

Cytowanie: Bhattacharya, N., Dokala, R.K., Chowdhury, S. et al. Mean field magnetism and spin frustration in a double perovskite oxide with compositional complexity. Commun Mater 7, 130 (2026). https://doi.org/10.1038/s43246-026-01135-8

Słowa kluczowe: tlenki o wysokiej entropii, magnetyzm podwójnego perowskitu, szkło spinowe, sprzężenie spin-fonon, ferromagnetyczny izolator
