Wieloreżimowy efekt diody nadprzewodzącej uruchamiany polem magnetycznym równoległym i prostopadłym do warstwy

Dlaczego jednokierunkowe nadprzewodniki mają znaczenie

Elektronika opiera się na diodach, które pozwalają prądowi płynąć łatwiej w jednym kierunku niż w drugim. W klasycznych urządzeniach zawsze oznacza to straty energii w postaci ciepła. Nadprzewodniki z kolei przewodzą prąd praktycznie bez strat, lecz zwykle traktują oba kierunki jednakowo. Niniejsze badanie przedstawia nowy rodzaj „dioda nadprzewodząca” działającej w dwóch odrębnych trybach, co zapowiada ultraskuteczne, kierunkowo czułe elementy dla przyszłych układów niskiego poboru mocy i obwodów kwantowych.

Specjalna kanapka z ultracienkich kryształów

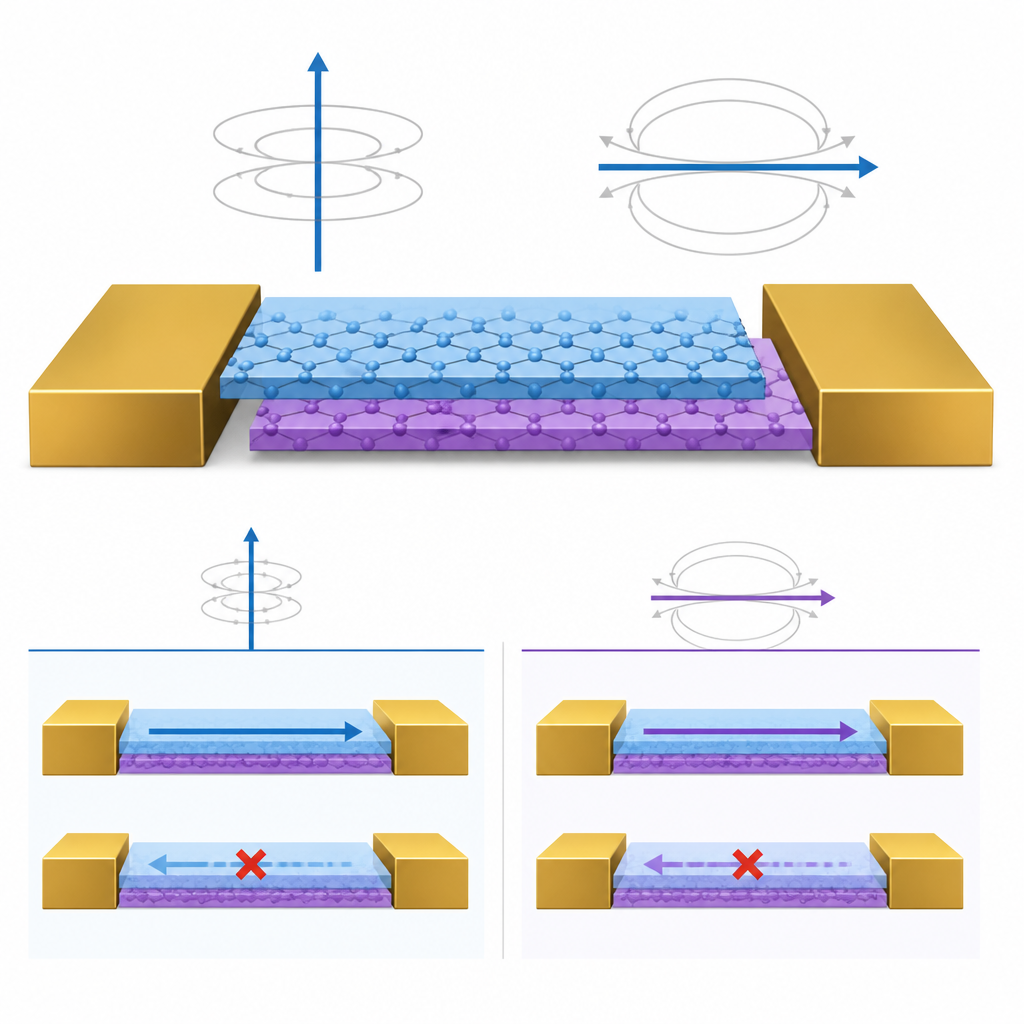

Naukowcy zbudowali swoje diody ze stosu dwóch warstwowych kryształów znanych jako 2H NbSe2 i 2H NbS2. Każdy z materiałów to nadprzewodząca płytka, którą można rozdzielać na płatki o grubości rzędu kilku—kilkudziesięciu nanometrów. Umieszczając płatki o podobnej grubości jeden na drugim, utworzyli pionowe złącze, przez które pary elektronowe mogą tunelować przez interfejs bez oporu. Kluczowe jest to, że taka struktura „kanapki” subtelnie łamie symetrie przestrzenne, które w innym przypadku narzucałyby jednakowe zachowanie prądu w obu kierunkach, tworząc warunki do działania diody, gdy dodatkowo zaburzona zostanie symetria odwrotności czasowej przez pole magnetyczne.

Dwie niezależne drogi do uruchomienia jednokierunkowego przepływu

Większość wcześniej opisanych diod nadprzewodzących działała w jednym trybie: wymagały pola magnetycznego w jednym określonym kierunku, albo prostopadle do urządzenia, albo w jego płaszczyźnie. W tej pracy obie orientacje niezależnie aktywują silne zachowanie diodowe w tym samym złączu. Gdy pole magnetyczne jest skierowane prostopadle do warstwy, przy natężeniach rzędu zaledwie jednej tysięcznej tesli, urządzenie wykazuje większy krytyczny prąd nadprzewodzący w jednym kierunku niż w przeciwnym. Obracając pole do płaszczyzny i zwiększając jego natężenie około stukrotnie, ponownie uzyskuje się jednokierunkowy nadprąd, o podobnej efektywności — różnicy większej niż dziesięć procent między kierunkami.

Odręczne cechy dwóch odmiennych trybów

Mocując urządzenie na obrotowej podstawce, zespół mógł płynnie zmieniać kąt między płatkami a polem magnetycznym. Mierzono, jak maksymalny prąd bez strat w każdym kierunku zmienia się z siłą i kierunkiem pola, i streszczono asymetrię w „efektywności diody”. Pola prostopadłe do warstwy wytwarzały wąskie piki efektywności przy bardzo małych polach, podczas gdy pola w płaszczyźnie dawały szerszy, niemal sinusoidalny wzór przy większych natężeniach. Przy pośrednich kątach nachylenia oba wzory pojawiały się jednocześnie, dowodząc, że tryby współistnieją, a nie są artefaktem niewielkiego błędu ustawienia. Zależność od temperatury też była odmienna: tryb prostopadły do warstwy podążał za trendem podobnym do pierwiastka kwadratowego, spodziewanym z niektórych teorii nadprzewodnictwa, podczas gdy tryb w płaszczyźnie zmieniał się bardziej liniowo w miarę zbliżania się urządzenia do temperatury krytycznej.

Jak łamanie symetrii i efekty spinu pomagają

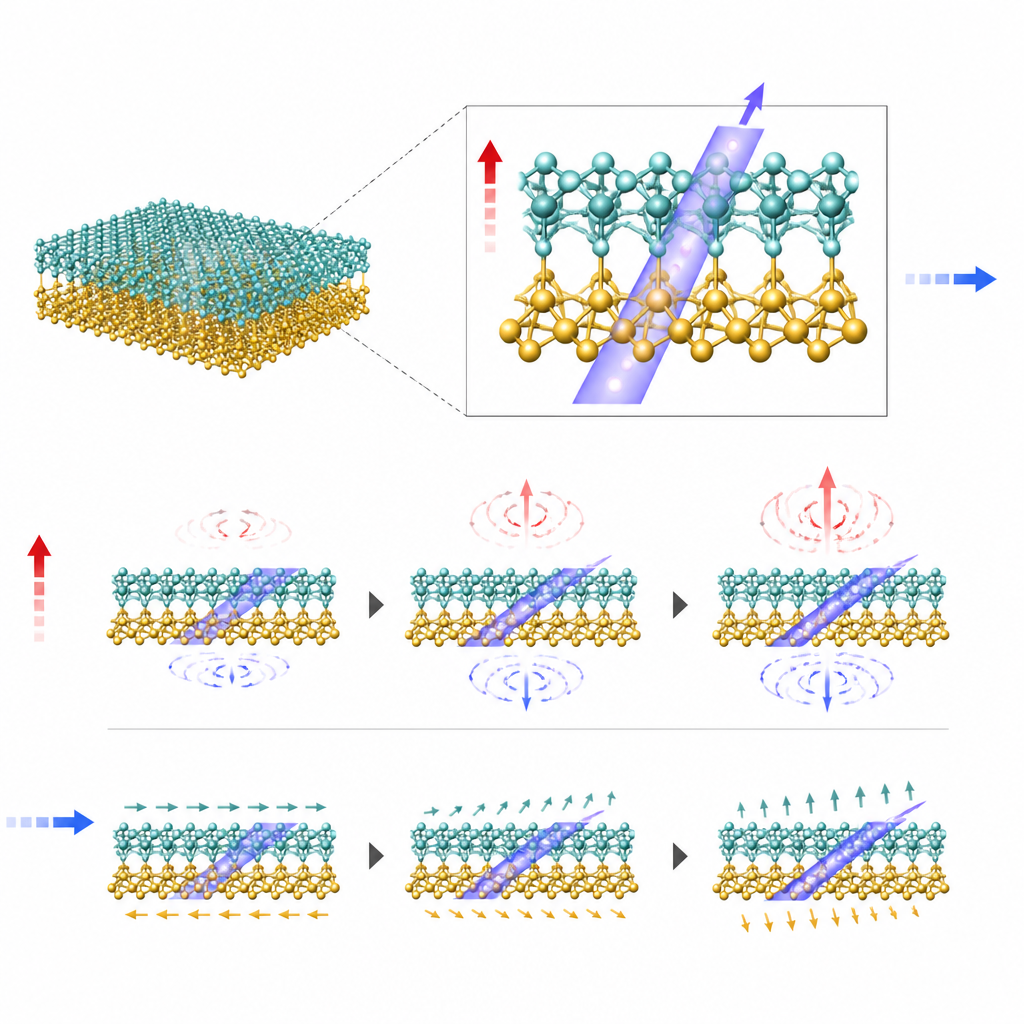

Aby zrozumieć pochodzenie tego podwójnego zachowania, autorzy modelowali interfejs jako dwie warstwy nadprzewodzące z różnymi rodzajami sprzężenia spin–orbita, oddziaływania łączącego spin elektronu z jego ruchem. W takim obrazie ułożenie NbSe2 i NbS2 obniża symetrię na interfejsie i pozwala dwóm efektom spin–orbita, często nazywanym typami Ising i Rashba, działać razem. Jeśli prąd przez złącze jest nieco pochylony zamiast idealnie pionowy, zarówno pola prostopadłe jak i równoległe do warstwy mogą przesunąć pęd par elektronowych w sposób faworyzujący jeden kierunek przepływu. Obliczenia w ramach tego uproszczonego modelu odtwarzają kluczowe cechy eksperymentu, w tym porównywalną siłę efektu diodowego dla obu kierunków pola oraz konieczność znacznie silniejszych pól w płaszczyźnie.

Od szybkich przełączników do stabilnych elementów logicznych

Posiadanie dwóch niezależnie adresowalnych trybów w tej samej diodzie nadprzewodzącej otwiera nowe możliwości projektowe. Tryb prostopadły reaguje na ekstremalnie małe pola, które można dostarczyć lokalnie za pomocą maleńkich nanomagnesów na chipie zmieniających polaryzację z dużą szybkością. Sugeruje to szybki element „odwracania polaryzacji”, którego preferowany kierunek prądu można zmieniać na żądanie. Tryb w płaszczyźnie, przeciwnie, wymaga znacznie silniejszego pola i okazuje się względnie odporny na niewielkie pola obce, co czyni go atrakcyjnym do operacji o wysokiej dokładności w złożonych układach nadprzewodzących, gdzie kluczowa jest stabilność. Razem wyniki te pokazują, że starannie zaprojektowane stosy kryształów mogą mieścić elastyczne, nisko stratne komponenty wykraczające poza możliwości diod nadprzewodzących pracujących w jednym trybie.

Cytowanie: Guan, H., Yan, C., Zhang, Z. et al. Dual-mode superconducting diode effect enabled by in-plane and out-of-plane magnetic field. Commun Phys 9, 180 (2026). https://doi.org/10.1038/s42005-026-02598-4

Słowa kluczowe: dioda nadprzewodząca, heterostruktura NbSe2 NbS2, sprzężenie spin–orbita, sterowanie polem magnetycznym, elektronika nadprzewodząca
