Mechanizmy odkształceń istniejącego tunelu przylegającego do głębokiego podziemia wspieranego belkami kolistymi w miękkich glinach

Dlaczego kopanie głęboko obok tuneli ma znaczenie

W miarę jak miasta rozwijają się w głąb zamiast na zewnątrz, inżynierowie muszą wykonywać duże podziemne piwnice tuż obok działających tuneli metra. Usuwanie gruntu w miękkim podłożu może spowodować przesunięcia, pęknięcia lub wyprowadzenie tuneli z osi. Niniejsze badanie analizuje, jak nowy typ systemu podporowego z belkami kolistymi w głębokich podziemiach zmienia sposób przemieszczania się gruntu i na ile dotyczy to pobliskich tuneli, oferując wskazówki pozwalające zachować bezpieczeństwo systemów kolejowych w trakcie budowy.

Obserwowanie olbrzymiego wykopu w miękkiej glinie

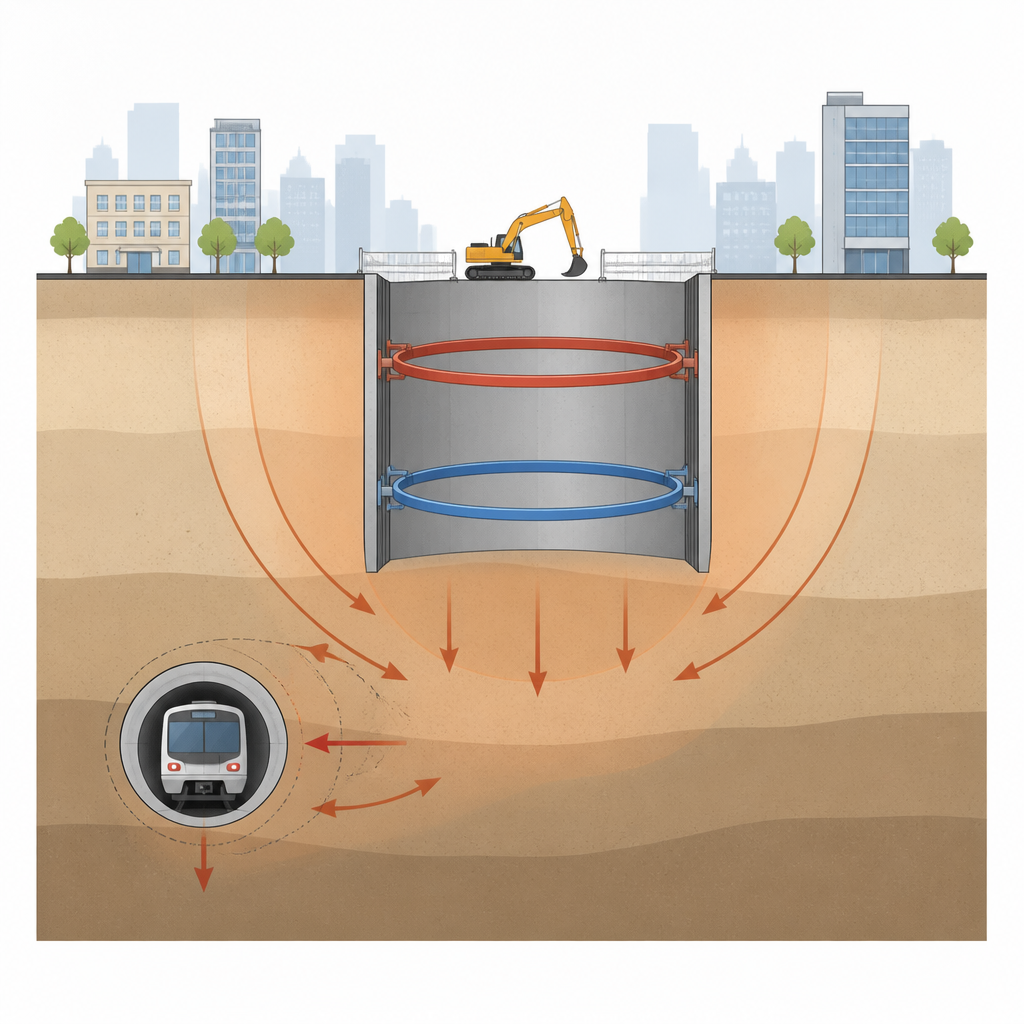

Badacze zaczęli od rzeczywistego projektu w miękkiej glinie, gdzie wykonano bardzo duże podziemie stosując nietypowy system oporowy. Zamiast tradycyjnych prostych belek podporowych wykonawcy użyli dwóch dużych betonowych belek kolistych do podparcia ścian. Na placu budowy zastosowano liczne przyrządy pomiarowe, które rejestrowały zginanie ścian oraz osiadanie powierzchni gruntu podczas etapowego usuwania ziemi. Wykorzystując te szczegółowe dane terenowe, zespół zbudował trójwymiarowy model komputerowy odzwierciedlający dokładne warstwy gruntu, układ ścian i belek oraz sekwencję wykopu zastosowaną na miejscu.

Porównanie przewidywań komputera z rzeczywistym ruchem gruntu

Aby upewnić się, że model komputerowy odzwierciedla rzeczywistość, autorzy porównali jego przewidywania z danymi z przyrządów. Użyli zaawansowanego modelu gruntu dopasowanego do zachowania miękkiej gliny, która utwardza się przy bardzo małych odkształceniach, a następnie zmiękcza w miarę zaburzeń. Obliczone przemieszczenia boczne ścian oporowych oraz osiadanie powierzchni gruntu prawie idealnie zgadzały się z pomiarami. Maksymalne osiadanie gruntu przewidziane przez model różniło się od wartości obserwowanej o mniej niż dwa procent, a model poprawnie uchwycił także miejsce największego osiadania i zasięg strefy zaburzeń za wykopem. Tak bliskie dopasowanie dało zespołowi pewność do użycia modelu do badania wielu innych układów tunel–podziemie, których trudno byłoby doświadczalnie przetestować w terenie.

Jak pobliskie tunele rzeczywiście się poruszają

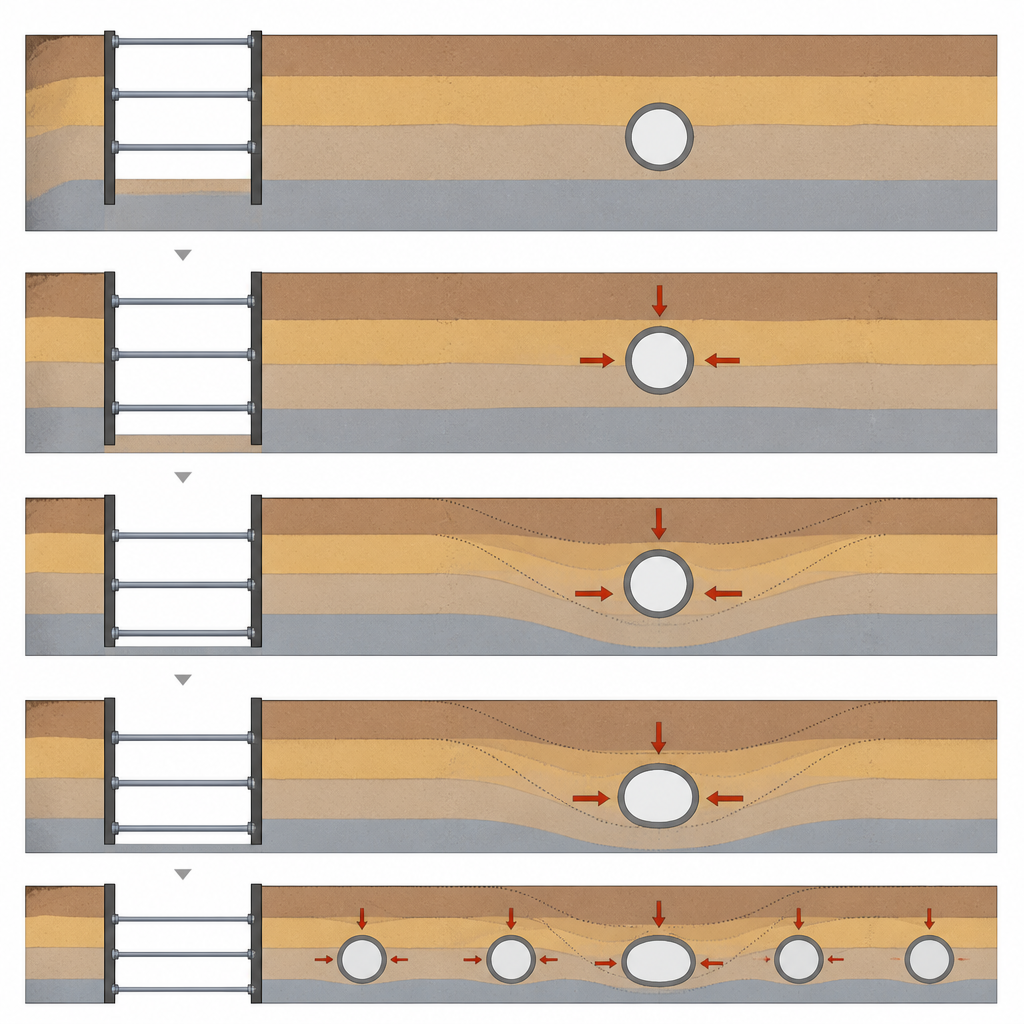

Posiadając zweryfikowany model, badacze zasymulowali typowy tunel metra biegnący blisko jednej ze ścian głębokiego podziemia wspieranego belkami kolistymi. Zmieniali trzy główne czynniki: wysokość warstwy gruntu nad stropem tunelu, odległość tunelu od podziemia oraz długość podziemia w stosunku do jego głębokości. Symulacje wykazały, że tunel nie tylko osiada; przesuwa się trójwymiarowo, przy dominującej roli wyginania bocznego. Największe przesunięcia tunelu występują naprzeciw środka podziemia, a w wielu realistycznych układach przemieszczenia boczne były niemal dwukrotnie większe niż osiadanie. Wraz ze wzrostem odległości między tunelem a podziemiem zarówno ruchy boczne, jak i pionowe gwałtownie malały, szczególnie w zakresie około jednej do dwóch głębokości wykopu.

Głębokość przykrycia i rozmiar podziemia zmieniają ryzyko

Ilość gruntu przykrywającego tunel okazała się mieć nieintuicyjny wpływ. W miarę umieszczania tunelu głębiej, przemieszczenia najpierw rosły, a następnie ponownie malały, z najsilniejszą odpowiedzią zwykle wtedy, gdy strop tunelu znajdował się na głębokości nieco ponad połowę głębokości wykopu. Kształt odkształcenia tunelu wokół jego przekroju również obracał się wraz ze zmianą głębokości, przesuwając miejsca największych naprężeń. Długość podziemia była równie istotna: dłuższe wykopy uwalniały więcej naprężeń w otaczającej glinie, powodując, że zarówno przemieszczenia boczne tunelu, jak i osiadanie rosły niemal liniowo z długością podziemia. Gdy podziemie stało się dłuższe niż około sześciokrotność swojej głębokości, przewidywane przemieszczenia tunelu przekraczały zwyczajne limity eksploatacyjne, chyba że zastosowano specjalne środki ochronne.

Prosty wykres dla inżynierów

Aby przekształcić te złożone trójwymiarowe wyniki w praktyczne narzędzie, autorzy połączyli swoje symulacje w prosty wykres projektowy. Wykres dzieli przestrzeń wokół podziemia na strefy, w których oczekiwane przemieszczenia tunelu są pomijalne, umiarkowane lub na tyle duże, że budzą niepokój. Strefy te zależą głównie od odległości tunelu od podziemia i względnej głębokości tunelu względem wykopu. Dla każdej kombinacji wykres wskazuje, czy ruch tunelu prawdopodobnie pozostanie w granicach pięciu, dziesięciu lub dwudziestu milimetrów, czy też przekroczy te progi.

Co to oznacza dla budownictwa miejskiego

Dla osób niebędących specjalistami kluczowa informacja jest taka, że głębokie podziemia wspierane belkami kolistymi w miękkiej glinie można budować bezpiecznie w pobliżu tuneli metra, ale ruchy tunelu zależą w największym stopniu od odległości, głębokości i długości podziemia. Wypychanie tunelu na boki zwykle ma większe znaczenie niż proste osiadanie. Zaproponowany wykres projektowy daje inżynierom szybki sposób oceny, kiedy planowany wykop prawdopodobnie nie wyrządzi szkody, a kiedy potrzebne będą dodatkowe zabezpieczenia, takie jak ulepszenie gruntu lub izolacyjne ścianki, zanim rozpocznie się kopanie.

Cytowanie: Qi, S., Wang, B. Deformation mechanisms of an existing tunnel adjacent to deep basement supported by circular beams in soft clays. Sci Rep 16, 14633 (2026). https://doi.org/10.1038/s41598-026-50853-z

Słowa kluczowe: deformacja tunelu, głęboki wykop, miękka glina, budowa podziemia, bezpieczeństwo tunelu metra
