Wpływ naprężenia odkształceniowego sejsmicznego na prawo ewolucji mikrospękań w testach TPB betonu z użyciem technologii AE

Dlaczego drobne pęknięcia w betonie podczas trzęsień ziemi mają znaczenie

Gdy trzęsienie ziemi potrząsa miastem, bezpieczeństwo mostów, tuneli i budynków zależy od tego, jak beton w nich pęka. To badanie przygląda się z bliska drobnym spękaniom, które powstają i rosną w betonie, gdy jest on zginany w tempie zbliżonym do drgań sejsmicznych. Nasłuchując dźwięków tworzenia się pęknięć, badacze pokazują, jak szybsze wstrząsy mogą sprawiać, że beton wydaje się silniejszy, a jednocześnie przekształcają jego zniszczenie w bardziej nagłe i kruche zjawisko, co ma istotne konsekwencje dla bezpieczeństwa konstrukcji.

Jak zespół testował obciążenie w stylu sejsmicznym

Naukowcy przygotowali belki betonowe z początkowym nacięciem i zginali je w układzie trójpunktowego zginania, gdzie każda belka spoczywała na dwóch podporach, a obciążenie działało w środku. Starannie kontrolowali prędkość przyłożenia obciążenia, od bardzo wolnych, niemal statycznych warunków, po szybkości zbliżone do tych wywoływanych przez trzęsienia ziemi. Równocześnie używali sensorów emisji akustycznej, działających jak miniaturowe mikrofony, aby wychwycić fale elastyczne uwalniane za każdym razem, gdy wewnątrz betonu tworzyło się lub rozwijało mikrospękanie. Pozwoliło to rejestrować zarówno widoczne zachowanie belki, jak i niewidoczne aktywności pęknięć zachodzące w jej wnętrzu.

Beton staje się silniejszy, ale bardziej kruchy wraz ze wzrostem prędkości obciążania

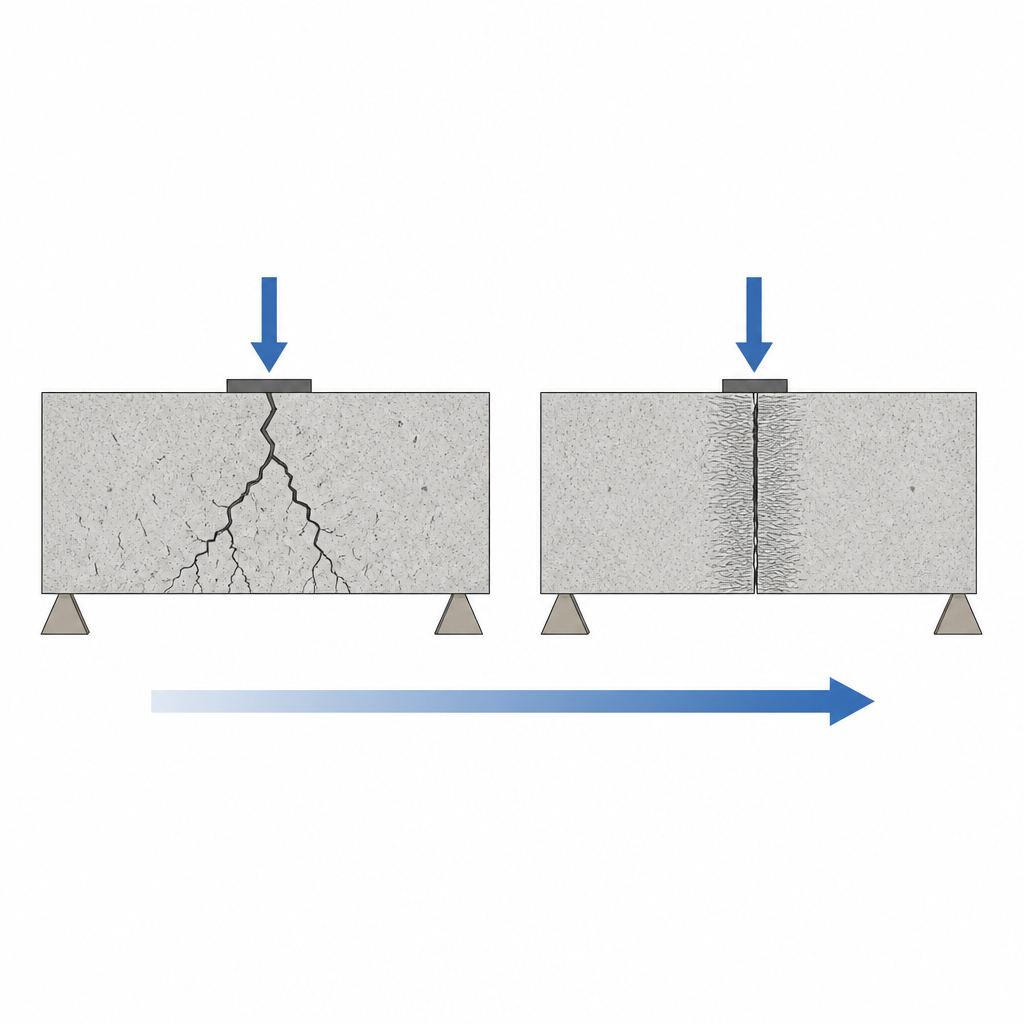

Testy zginania wykazały, że beton nie zachowuje się tak samo przy wolnym i szybkim obciążaniu. Wraz ze wzrostem szybkości odkształcenia od niemal statycznego do poziomu sejsmicznego, maksymalne obciążenie, które belki były w stanie przenieść, wzrosło o około jedną trzecią, a energia potrzebna do prowadzenia pęknięcia przez belkę również wzrosła w podobnym stopniu. To pozorne wzmocnienie wynika stąd, że woda uwięziona w porach i drobnych szczelinach materiału nie może odpłynąć szybko przy dużych prędkościach obciążenia, tworząc dodatkowy opór spowalniający rozwój pęknięć. Jednakże, choć belki mogły przenosić wyższe obciążenia, sposób ich zniszczenia stał się bardziej nagły, z mniejszą widoczną zapowiedzią i ostrzejszym spadkiem obciążenia po uruchomieniu głównego pęknięcia.

Od łagodnych objazdów do przejść na wylot

Analiza powierzchni łamanych wykazała, że ścieżki pęknięć zmieniały się wraz z prędkością obciążania. Przy wolnym obciążaniu pęknięcia omijały większe ziarnka kruszywa, podążając za słabszymi strefami przy granicach między kruszywem a zaprawą. Powierzchnie złamań były chropowate, a odsłonięte były liczne nieuszkodzone grube kruszywa — znak, że materiał zawiódł w sposób bardziej stopniowy, plastyczny. Przy szybszym obciążaniu główne pęknięcia biegły prościej i przecinały wiele ziaren kruszywa. Ten prosty, przebijający charakter zniszczenia wskazuje, że materiał nie miał czasu na poszukiwanie łatwiejszej drogi i zamiast tego rozbijał mocniejsze elementy wewnętrznego szkieletu, koncentrując uszkodzenia w wąskiej strefie.

Nasłuchując pęknięć, aby mapować ukryte uszkodzenia

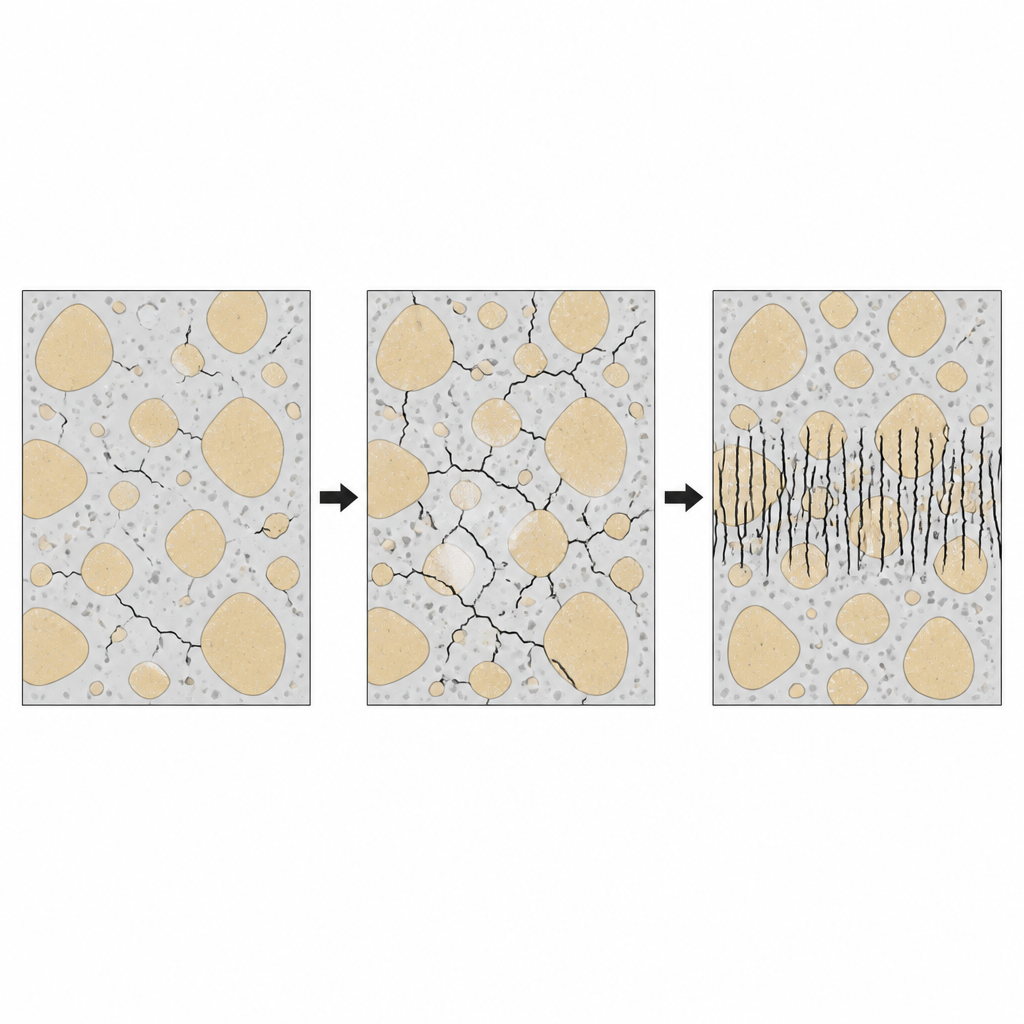

Pomiary emisji akustycznej dostarczyły szczegółowego obrazu rozwoju mikrospękań. Wraz ze wzrostem prędkości obciążenia zarówno liczba zarejestrowanych zdarzeń pęknięć, jak i całkowita energia akustyczna rosły, co pokazuje, że zachodziło bardziej intensywne uszkodzenie wewnętrzne. Przy niskich prędkościach te zdarzenia były rozproszone wzdłuż długości belki, odpowiadając szerokiej strefie uszkodzeń i krętemu głównemu pęknięciu. Przy wyższych prędkościach sygnały skupiały się ciasno w okolicy istniejącego nacięcia, ujawniając, że mikrospękania łączyły się w jedną, skoncentrowaną linię złamania. Analizując kształty zarejestrowanych przebiegów fal, zespół stwierdził także, że dominujący typ pęknięć przesunął się z rozwarciowych, które rozciągają powierzchnie, na ścinające, które przesuwają je względem siebie, w miarę jak obciążanie stawało się szybsze.

Co to oznacza dla projektowania odpornego na trzęsienia

Badanie konkluduje, że przy obciążeniu przypominającym trzęsienie ziemi beton może przenosić wyższe naprężenia, ale ma tendencję do nagłego zniszczenia, z prostszymi, zdominowanymi przez ścinanie pęknięciami, które dają niewiele wcześniejszych sygnałów ostrzegawczych. Ta kompromis między wytrzymałością a ciągliwością oznacza, że zasady projektowe oparte wyłącznie na wolnych, statycznych testach mogą zaniżać ryzyko kruchego zniszczenia podczas rzeczywistych trzęsień ziemi. Wyniki sugerują, że inżynierowie powinni uwzględniać, jak wzory pęknięć i uszkodzenia wewnętrzne zmieniają się wraz z prędkością obciążenia, wzmacniać części konstrukcji podatne na pęknięcia ścinające oraz stosować systemy monitoringu zdolne wykrywać przesunięcia w zachowaniu pęknięć zanim doprowadzą one do nagłego zawalenia.

Cytowanie: Xiao, D., Wen, L., Cao, Y. et al. Influence of seismic strain stress on evolution law of microcracks in concrete TPB tests using AE technology. Sci Rep 16, 15483 (2026). https://doi.org/10.1038/s41598-026-49968-0

Słowa kluczowe: złamanie betonu, obciążenie sejsmiczne, prędkość odkształcenia, mikrospękania, emisja akustyczna
