Sterownik bramkowy z segmentacją obszarów do ograniczania opóźnień RC w dużych samochodowych wyświetlaczach OLED

Dlaczego większe ekrany samochodowe mają ukryty problem z czasowaniem

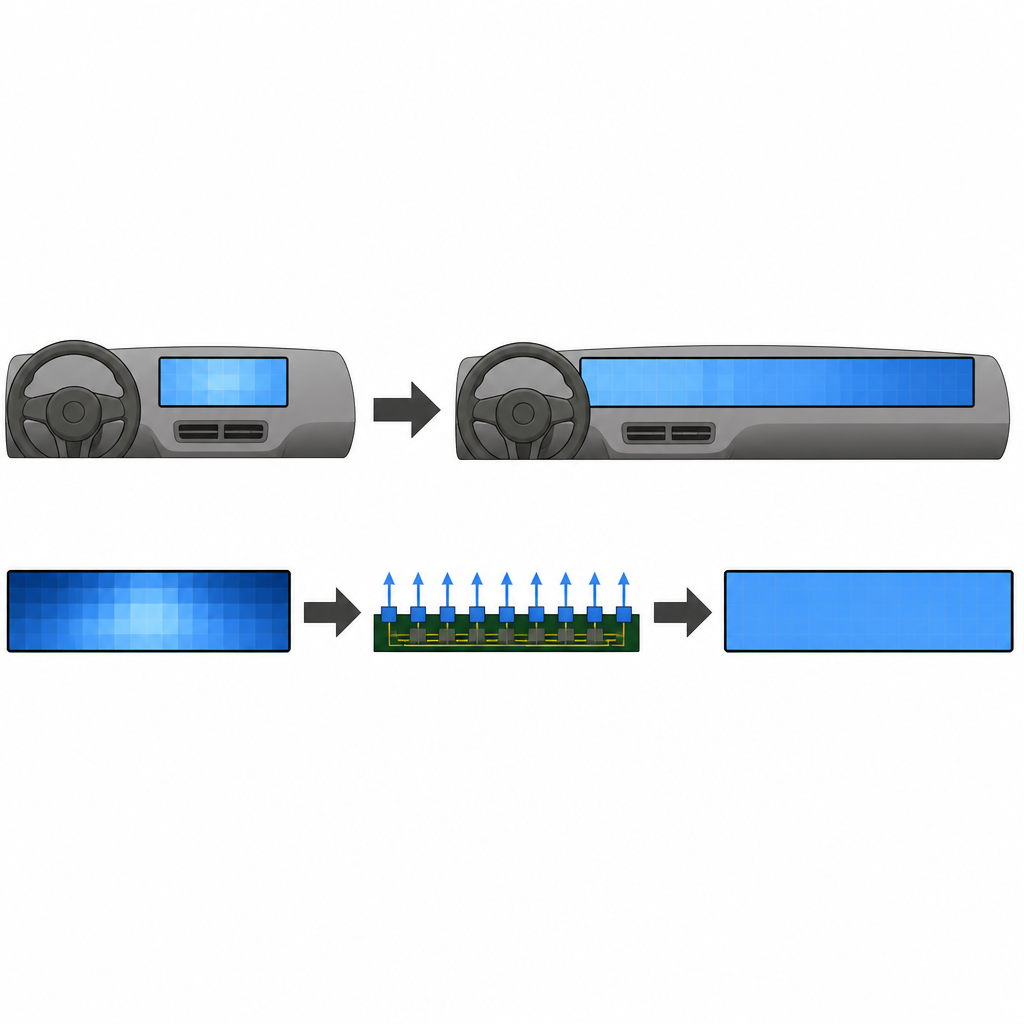

Nowoczesne samochody zamieniają się w mobilne salony, wypełnione długimi, zakrzywionymi ekranami na desce rozdzielczej, które pokazują mapy, alerty, filmy i inne treści. Jednak w miarę jak te wyświetlacze OLED stają się szersze i ostrzejsze, zaskakująco trudno jest zaświecić każdą część ekranu dokładnie w tym samym momencie. Drobne błędy czasowe, niewidoczne na tablecie, mogą na ekranie od słupka do słupka w samochodzie objawiać się jako nierównomierność jasności lub rozmyty tekst. W pracy tej analizowany jest ten problem z czasowaniem i proponowany nowy sposób sterowania ekranem, dzięki któremu bardzo duże panele pozostają wyraźne i jednorodne.

Jak sygnały przemieszczają się po olbrzymim ekranie

W typowym wyświetlaczu OLED rząd malutkich przełączników włącza i wyłącza linie pikseli w szybkiej sekwencji. Na małych panelach sygnał sterujący wysyłany z układu sterownika na krawędzi dociera do każdego rzędu pikseli szybko i równomiernie. Jednak w dużych ekranach samochodowych linie sterujące stają się długimi, cienkimi ścieżkami metalicznymi, które zachowują się jak wąż z tarciem: w miarę przemieszczania się sygnału rezystancja i magazynowany ładunek go spowalniają. Im dalej piksel znajduje się od sterownika krawędziowego, tym później otrzymuje sygnał, co skraca czas dostępny na pomiar i korekcję różnic w malutkich tranzystorach zasilających każdy piksel. Gdy ten czas staje się zbyt krótki, wyświetlacz nie jest już w stanie w pełni skompensować odchyleń elementów i obraz zaczyna pokazywać subtelne pasy lub plamy o różnej jasności.

Nowy sposób rozmieszczenia układów sterujących

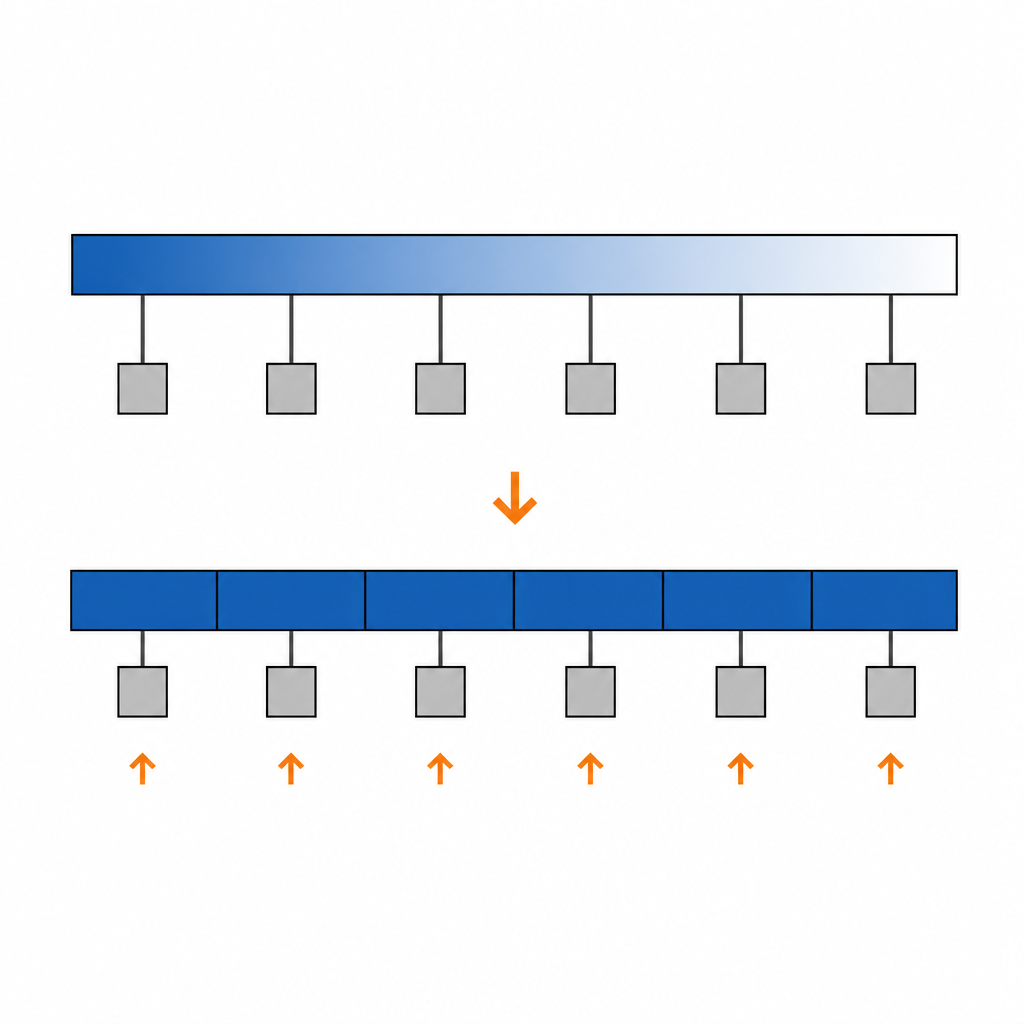

Badacze proponują inne rozmieszczenie, nazwane sterownikiem bramkowym z segmentacją obszarów. Zamiast umieszczać układy sterujące jedynie w ramce na krawędziach, osadzają wiele mniejszych jednostek sterujących bezpośrednio w aktywnej części pikseli. Ekran dzielony jest na regiony, a każdy region ma własny lokalny sterownik zasilający pobliskie rzędy. Ponieważ każdy sterownik obsługuje krótszy odcinek okablowania, sygnały sterujące nie muszą pokonywać dużych odległości, a narastające wzdłuż linii opóźnienie maleje gwałtownie. Zespół zachowuje ten sam podstawowy schemat czasowania co w konwencjonalnych projektach, dzięki czemu istniejące obwody pikseli i metody produkcji mogą być nadal wykorzystywane.

Chronienie pikseli przed zakłóceniami elektrycznymi

Umieszczanie mocnych układów przełączających wewnątrz obszaru obrazu stawia też wyzwanie: duże, szybkie skoki napięć w sterownikach mogą sprzęgać się z pobliskimi pikselami i zakłócać ich prąd. Aby temu zapobiec, projekt grupuje tranzystory sterujące ciasno i otacza wrażliwe ścieżki liniami ekranowania utrzymywanymi na stałych napięciach. Te ekrany działają jak ciche ściany między hałaśliwymi węzłami sterownika a delikatnymi węzłami pikseli. Symulacje i analiza układu pokazują, że to podejście utrzymuje niepożądane sprzężenia na bardzo niskim poziomie, nawet w najgorszym scenariuszu, gdy sterownik znajduje się blisko obszaru emitującego światło.

Co pokazały symulacje i prototypowy panel

Wykorzystując symulacje obwodów dla 27‑calowego panelu OLED o wysokiej rozdzielczości w poziomie, zespół porównał standardowe rozmieszczenie sterowników na ramce z nowym podejściem segmentowanym. W przypadku konwencjonalnych sterowników na ramce sygnały docierające do środka panelu były opóźnione o mikrosekundy w porównaniu z krawędziami i niektóre rzędy nie osiągały w pełni zamierzonego napięcia. Prowadziło to do dużych błędów w prądach pikseli, które ustalają jasność, szczególnie gdy charakterystyki tranzystorów się różniły. Dzięki kilkudziesięciu osadzonym sterownikom rozłożonym wzdłuż każdej linii opóźnienie spadło o ponad połowę i stało się niemal takie samo w środku i na krawędziach. Powstałe błędy prądowe utrzymywały się w granicach około dziesięciu procent nawet przy znaczących odchyleniach parametrów, co wskazuje na znacznie bardziej jednorodną jasność.

Testy w rzeczywistym wyświetlaczu o rozmiarach samochodowych

Aby wyjść poza symulacje, autorzy zbudowali 27‑calowy prototyp samochodowego OLED, wykorzystując przemysłową technologię polikrystalicznego krzemu w niskiej temperaturze (LTPS). Zintegrowali sterowniki segmentowane wewnątrz obszaru aktywnego, zachowując aperturę emitującą światło dzięki strukturze z emisją od góry. Pomiary sygnałów sterujących w środku i na krawędzi potwierdziły trendy ze symulacji: czasy narastania i opadania były krótkie i niemal identyczne w całym panelu. Pomiary jasności w wielu punktach wykazały jednorodność bieli powyżej 91 procent oraz bardzo niską jasność czerni, oba wyniki lepsze niż typowe wymagania motoryzacyjne. Obrazowe testy wizualne z ikonami i jednolitymi wzorami kolorów nie wykazały widocznych łączeń między regionami sterowników ani artefaktów od sprzężeń elektrycznych.

Co to oznacza dla przyszłych ekranów samochodowych

Dla niespecjalistów wniosek jest taki, że praca ta oferuje praktyczną strategię okablowania i układu, która pozwala bardzo szerokim samochodowym kokpitowym ekranom OLED wyglądać tak gładko i spójnie jak znacznie mniejsze wyświetlacze. Skracając ścieżki, którymi muszą przemieszczać się sygnały czasowe, i starannie ekranizując dodane układy sterujące, projekt z segmentacją obszarów zmniejsza błędy czasowania, które inaczej powodowałyby nierównomierność jasności. Wyniki prototypu sugerują, że producenci samochodów mogą budować większe, bardziej elastyczne wyświetlacze bez polegania na egzotycznych procesach produkcyjnych, nadal spełniając surowe normy jakości obrazu i niezawodności.

Cytowanie: Shim, D., Hong, S.G., Jeong, YM. et al. Region-segmented gate driver for mitigating RC delay in large-area automotive OLED displays. Sci Rep 16, 16228 (2026). https://doi.org/10.1038/s41598-026-48039-8

Słowa kluczowe: samochodowy wyświetlacz OLED, duże wyświetlacze, projekt sterownika bramkowego, jednorodność luminancji, czasowanie wyświetlacza
