Uczenie maszynowe do korelacji własności udarowych Charpy między próbkami pod‑wielkościowymi a standardowymi dla materiałów konstrukcyjnych reaktorów

Dlaczego małe próbki metalu mają znaczenie

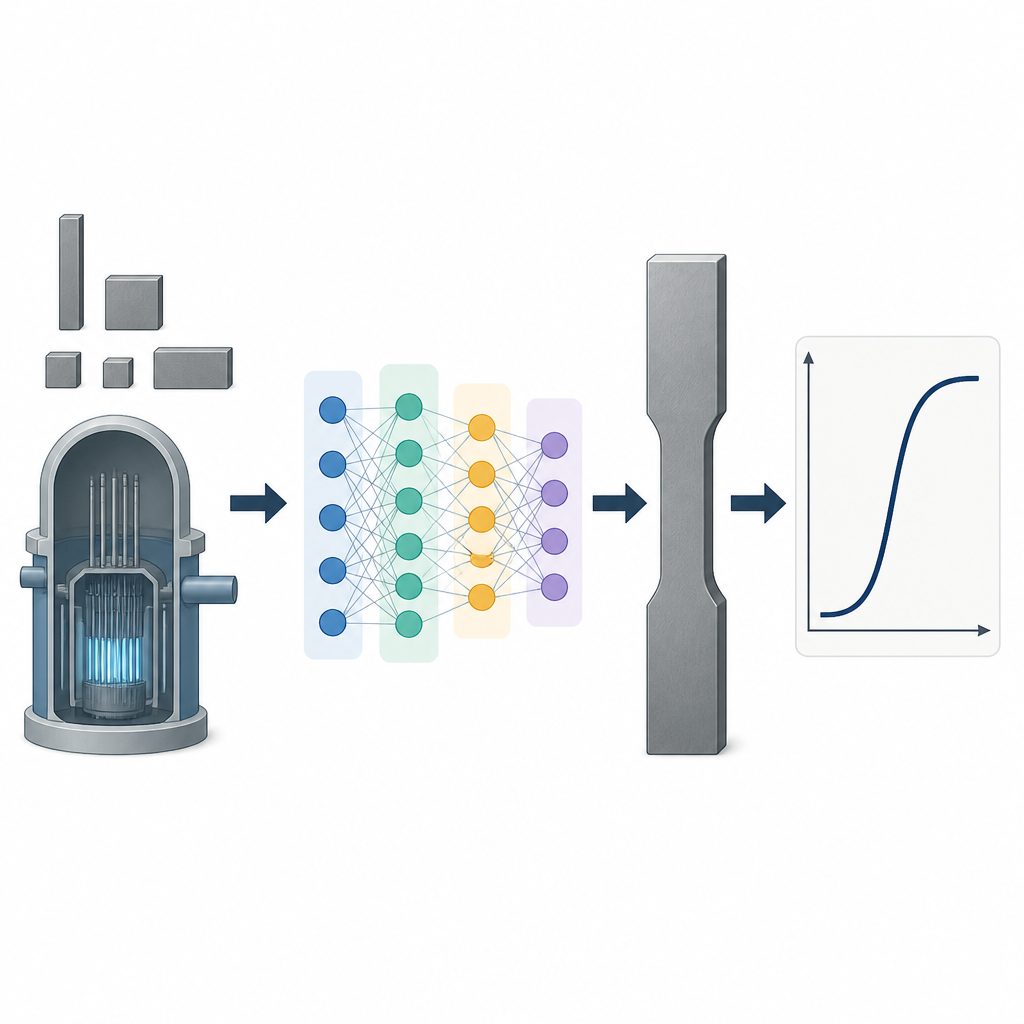

Gdy inżynierowie sprawdzają bezpieczeństwo elektrowni jądrowych, często muszą znać rzeczywistą wytrzymałość części stalowej, nie wycinając dużych fragmentów. Dotyczy to szczególnie grubych ścian naczynia reaktora, gdzie materiał jest ograniczony, silnie promieniotwórczy i trudny do dostępu. Badanie to pokazuje, jak nowoczesne metody uczenia maszynowego potrafią przetłumaczyć wyniki testów z maleńkich próbek metalu na wiarygodne oszacowania zachowania elementów w pełnej skali, co pomaga wydłużać życie reaktorów przy zachowaniu przejrzystych marginesów bezpieczeństwa.

Jak zwykle rozbijamy stal

Inżynierowie powszechnie stosują test udarowy Charpy, by ocenić, ile energii metal może pochłonąć przed złamaniem. Mały pręcik stali z wcięciem jest uderzany przez wahadłowy młotek, a utrata energii ruchu ujawnia, jak odporna była próbka. Powtarzanie testu przy różnych temperaturach rysuje krzywą w kształcie litery S z trzema obszarami: strefą niskoenergetyczną kruchą, strefą wysokoenergetyczną plastyczną oraz ostrym przejściem między nimi. Z tej krzywej wyznaczane są dwie kluczowe wielkości: energia górnej półki, mówiąca ile energii stal pochłania w zachowaniu plastycznym, oraz temperatura przejścia plastyczność→kruchość, oznaczająca temperaturę, przy której materiał przechodzi z pęknięcia kruchego do plastycznego.

Dlaczego małe próbki dają trudne odpowiedzi

W wielu zastosowaniach jądrowych dostępne są tylko niewielkie plasterki stali, więc inżynierowie używają zredukowanych wersji próbki Charpy. Te miniaturowe elementy nie łamią się dokładnie tak jak pełnowymiarowe pręty. Ich geometria zmienia pole naprężeń przy wcięciu oraz proporcję pęknięcia kruchego i plastycznego na powierzchni złamania. W rezultacie zwykle pochłaniają mniej energii i w zależności od temperatury mogą wyglądać na bardziej kruche lub bardziej ciągliwe niż materiał w oryginalnej wielkości. Na przestrzeni lat proponowano wiele reguł matematycznych do konwersji wyników z małych prętów na równoważniki pełnowymiarowe, stosując proste prawa skalowania lub empiryczne wzory. Jednak takie reguły często działają dobrze tylko dla konkretnych stali, obróbki cieplnej lub kształtów próbek i mają trudności z uchwyceniem pełnej złożoności rzeczywistych danych.

Pozwolić danym nauczyć konwersji

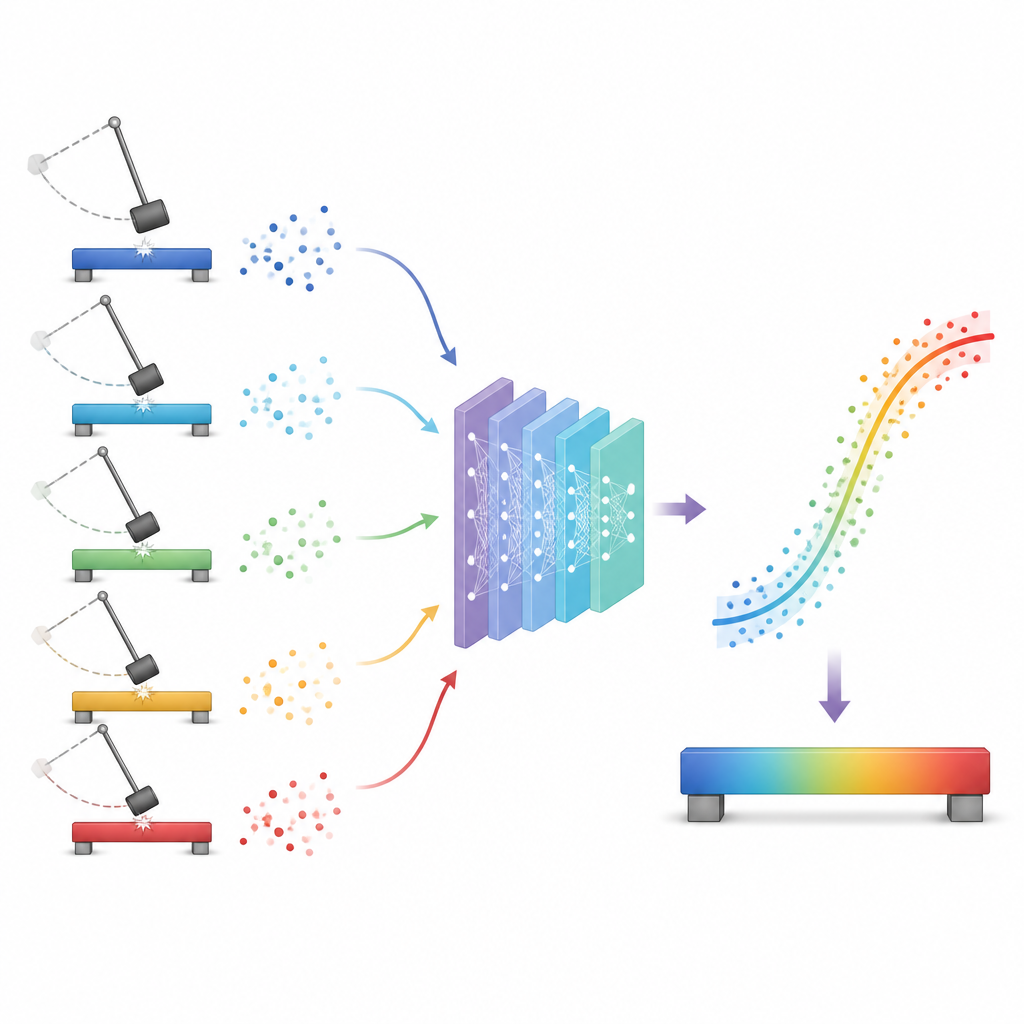

Autorzy budują ramy oparte na danych, które pozwalają, by konwersja wyłoniła się z samych pomiarów. Najpierw gromadzą duży otwarty zbiór danych ponad 4800 testów Charpy na kilku stalach reaktorowych, a następnie koncentrują się na 389 parach testów, gdzie zarówno próbki pod‑wielkościowe, jak i pełnowymiarowe tego samego stopu SA533B były badane w tych samych warunkach. Dla każdej pary matematycznie przesuwają dane temperaturowe małej próbki tak, aby punkt przejścia zgadzał się z punktem próbki pełnowymiarowej, i przeskalowują różnice energii tak, by ogólna wysokość krzywej pasowała. Te przekształcone punkty definiują, jak powinna wyglądać odpowiedź w pełnej skali, zachowując jednocześnie naturalne rozrzuty obserwowane w eksperymentach. Następnie trenuje się model uczenia maszynowego, aby nauczył się odwzorowania ze wszystkich znanych wejść, w tym składu chemicznego, obróbki cieplnej, historii napromieniowania, geometrii oraz punktu testowego małej próbki, na przekształconą temperaturę i energię w pełnej skali.

Jak dobrze maszyna uczy się krzywej

Po treningu model potrafi przyjąć zbiór pomiarów z próbek pod‑wielkościowych i przewidzieć, jak wyglądałaby krzywa udarowa w pełnej skali, nie widząc nigdy rzeczywistych danych pełnowymiarowych. Badacze następnie dopasowują przez te prognozy gładką krzywą w kształcie S, aby wyodrębnić odpowiadającą energię górnej półki i temperaturę przejścia. W porównaniu z tradycyjnymi wzorami, najlepsze modele uczenia maszynowego, szczególnie drzewa gradientowego wzmacniania (gradient boosting), lepiej odpowiadają zmierzonym wartościom pełnowymiarowym. Osiągają współczynniki determinacji rzędu 0,94 dla energii górnej półki i 0,89 dla temperatury przejścia, co jest wyraźnie lepsze od najlepszych metod analitycznych. Zespół wykorzystuje także nowoczesne narzędzia wyjaśnialności, aby pokazać, które wejścia mają największe znaczenie: zmierzone wartości energii i temperatury małej próbki, wymiary próbki oraz niektóre pierwiastki stopowe należą do najsilniejszych czynników wpływu.

Dodanie miary pewności

Ponieważ decyzje dotyczące bezpieczeństwa zależą nie tylko od pojedynczej wartości, ale także od jej niepewności, autorzy idą dalej i ilościowo oceniają, jak pewne są ich przewidywania. Łączą informacje statystyczne z dopasowania krzywej z oszacowaniami niepewności z niektórych modeli uczenia maszynowego, aby zbudować przedziały ufności i prognozy dla kluczowych własności. W wielu przypadkach skorelowane wartości oparte na uczeniu maszynowym mieszczą się w tych samych pasmach niepewności co rzeczywiste pomiary pełnowymiarowe, co sugeruje, że nowa metoda może dostarczać zarówno dokładnych, jak i ostrożnych oszacowań.

Co to oznacza dla bezpieczeństwa w praktyce

Dla osoby niebędącej specjalistą główne przesłanie jest takie, że starannie wytrenowane modele uczenia maszynowego mogą działać jako tłumacze między testami na drobnych kawałkach metalu a zachowaniem elementów jądrowych w pełnej skali. Uchwycenie wzorców w wielu stalach, obróbkach i warunkach napromieniowania może poprawić wykorzystanie rzadkiego lub silnie napromieniowanego materiału, wspierać długoterminowy monitoring naczyń reaktorowych i ułatwiać projektowanie nowych stopów przy użyciu jedynie testów miniaturowych. Ramy te nadal muszą zostać zweryfikowane na większej liczbie materiałów, ale wskazują na przyszłość, w której narzędzia oparte na danych czynią oceny bezpieczeństwa konstrukcyjnego bardziej wiarygodnymi, nawet gdy dostępne są tylko małe próbki.

Cytowanie: Sreenivasulu, Y.K., Lee, I., Merickel, J.W. et al. Machine learning-based correlation of charpy impact properties between sub-sized and standard-sized specimens for nuclear structural materials. Sci Rep 16, 16202 (2026). https://doi.org/10.1038/s41598-026-47605-4

Słowa kluczowe: test udarowy Charpy, uczenie maszynowe, materiały jądrowe, odporność na złamanie, próbki pod‑wielkościowe
