Oś tylna SUV-a przy różnych warunkach obciążenia w podejściu korelacji cyfrowych obrazów dla bezpieczeństwa drogowego

Dlaczego sposób pakowania SUV-a ma znaczenie

Wielu kierowców wrzuca torby do SUV-a, nie zastanawiając się, jak dodatkowa masa zmienia zachowanie pojazdu. To badanie pokazuje, że nie tylko ilość ładunku, ale też jego rozmieszczenie może nieznacznie przesunąć tylne koła z ich optymalnych pozycji. Te drobne zmiany ustawienia kół mogą wpływać na prowadzenie, hamowanie i przyczepność samochodu, zwłaszcza gdy jest on silnie obciążony na święta czy dłuższe podróże.

Obserwacja ruchu kół w trzech wymiarach

Naukowcy zbadali nowoczesnego SUV-a, koncentrując się na tylnej osi, która jest szczególnie wrażliwa na ciężki bagaż i pasażerów. Zamiast stosować standardowy przyrząd do ustawiania geometrii, zamocowali sztywną płytę z wieloma czarno-białymi kropkami do jednego tylnego koła i śledzili te kropki za pomocą wysokiej rozdzielczości kamer. Ta metoda, zwana korelacją cyfrowych obrazów, pozwoliła im śledzić drobne ruchy koła w trzech kierunkach jednocześnie: na boki, w górę i w dół oraz wzdłuż długości pojazdu. Równocześnie sprawdzono podstawowy stan techniczny samochodu, taki jak tłumienie zawieszenia i siła hamowania, na linii diagnostycznej, aby upewnić się, że pojazd na początku jest w dobrym stanie.

Cztery rzeczywiste schematy załadunku

Aby naśladować realne sytuacje podróżne, zespół przetestował cztery różne sposoby załadunku tylnej części SUV-a, zawsze dodając wagę kierowcy i przedniego pasażera. W jednym przypadku układali torby tylko w przestrzeni bagażowej za tylną osią, zwiększając masę stopniowo. W innym umieszczali ciężar tylko na tylnych siedzeniach, między osiami. Trzeci wariant dodawał duże obciążenia na tylnych siedzeniach, a czwarty łączył pełne obciążenie tylnej kanapy z dodatkowymi ciężarami w bagażniku. Dla każdej sytuacji rejestrowano, jak zmieniało się położenie tylnego koła wraz z dodawaniem masy, budując trójwymiarowy obraz reakcji zawieszenia i opony.

Małe ruchy, duże skutki dla kątów kół

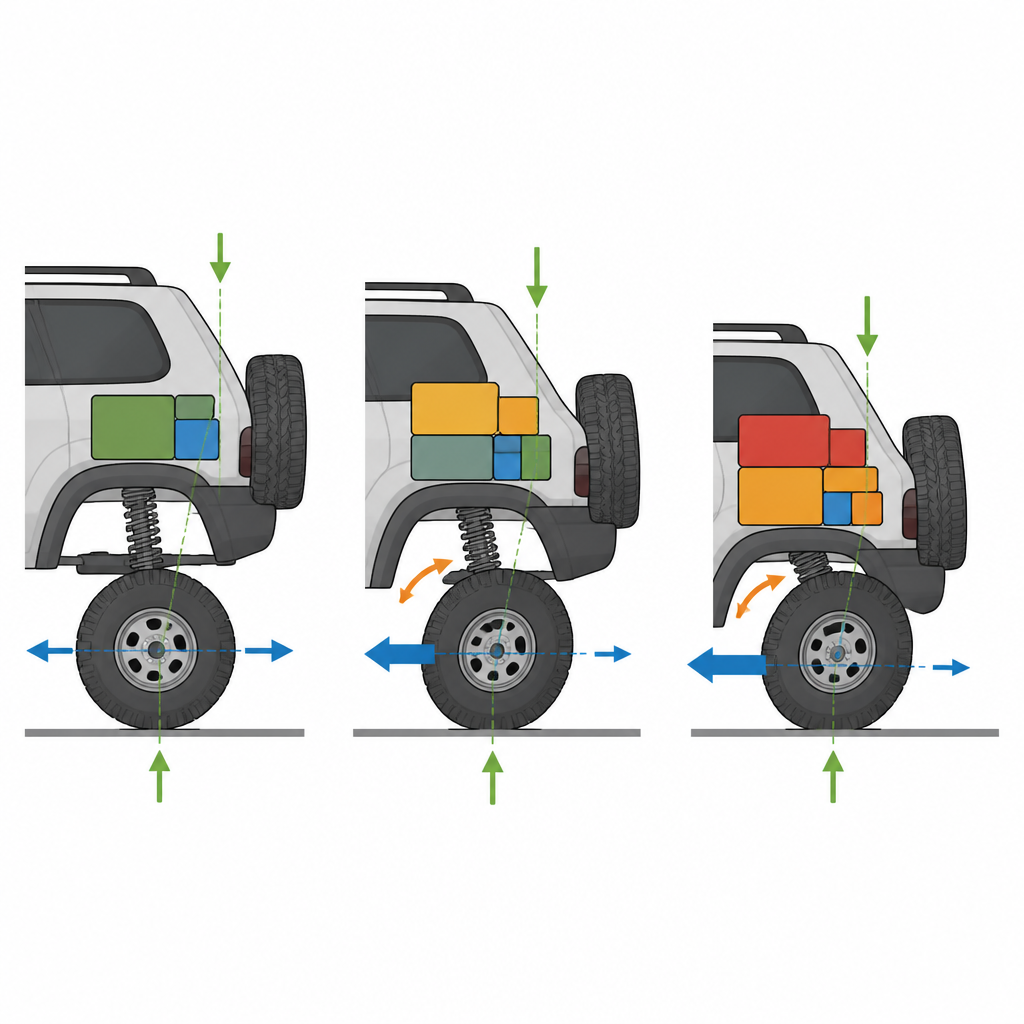

Pomiary wykazały, że największe przesunięcia kół występowały wzdłuż długości samochodu, co oznacza, że koło przesuwało się nieco do przodu przy dużym obciążeniu. Jest to związane ze zmianą kąta zbieżności (toe), który opisuje, czy koła wskazują nieco do wewnątrz czy na zewnątrz. Koło poruszało się także w dół i na boki, zmieniając kąt pochylenia (camber), co wpływa na to, jak styk powierzchni opony z nawierzchnią. Gdy bagażnik był zapakowany, nawet przy tej samej łącznej masie, te przesunięcia były wyraźnie większe niż gdy ta sama waga była rozmieszczona nad tylnymi siedzeniami. Wraz ze wzrostem obciążenia ścieżki tych ruchów nie były idealnie proste, co odzwierciedla złożone, sprężyste zachowanie tulei zawieszenia, sprężyn i opon.

Dlaczego ładunek w bagażniku jest bardziej obciążający

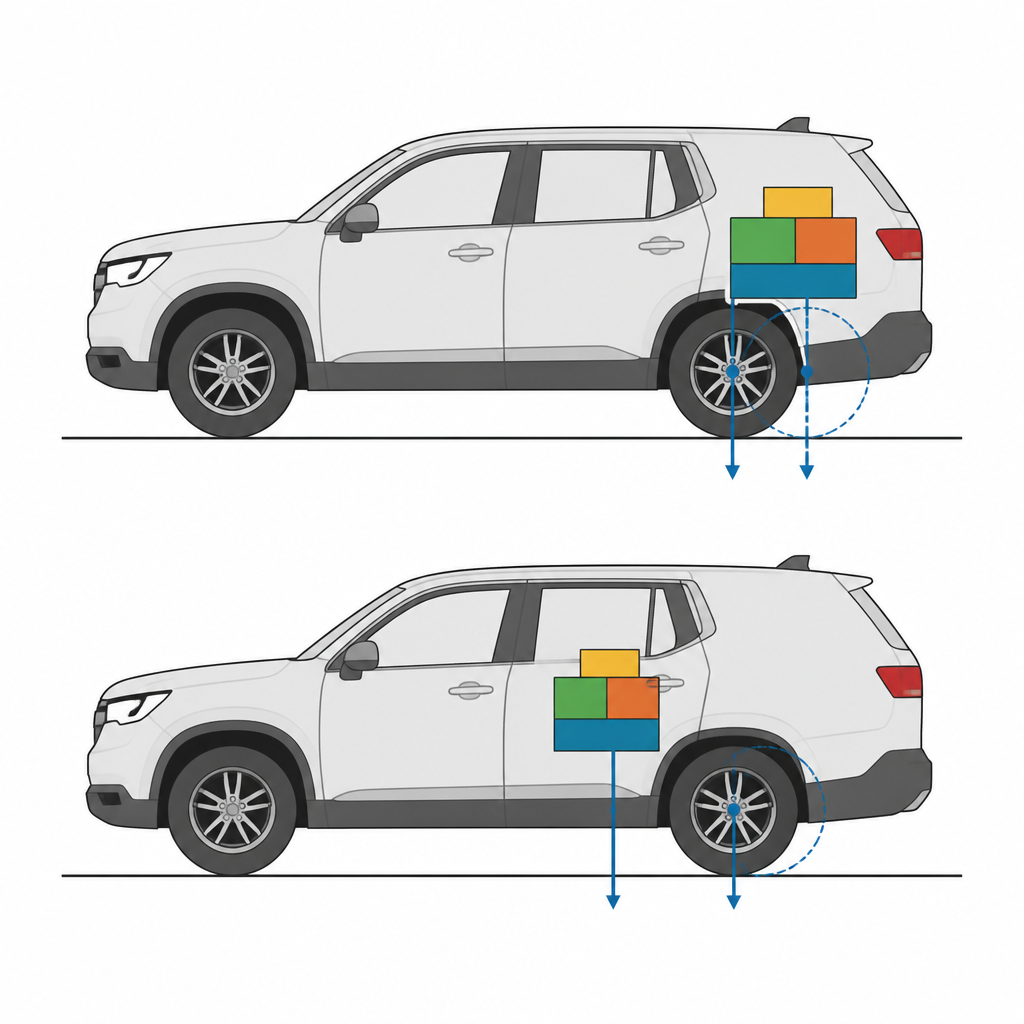

Porównując ruchy w różnych konfiguracjach, autorzy zdefiniowali prostą miarę czułości łączącą odległość przesunięcia koła z przyrostem dodanej masy. Wykazało to, że załadunek przestrzeni bagażowej za tylną osią obciąża tylne zawieszenie bardziej niż rozmieszczenie tej samej masy na tylnych siedzeniach. Przy ciężkim bagażu umieszczonym w zwisie pojazdu tylna oś przejmuje większy udział całkowitej masy, podczas gdy przednia oś staje się lżejsza. Ta zmiana rozkładu masy może zmniejszyć siłę hamowania dostępną na przednich kołach, gdzie zazwyczaj odbywa się większość zatrzymywania, oraz przyspieszyć zużycie elementów tylnego zawieszenia i opon.

Co to oznacza dla bezpiecznej codziennej jazdy

Dla osób niebędących specjalistami przesłanie badania jest proste: sposób rozkładu ciężaru w SUV-ie zmienia kąty tylnych kół, a te kąty wpływają na odczucie prowadzenia, stabilność na zakrętach, drogę hamowania i żywotność opon. Pakowanie najcięższych przedmiotów nad lub tuż przed tylną osią, na przykład na tylnych siedzeniach lub blisko oparć, jest łagodniejsze dla pojazdu niż układanie wszystkiego głęboko w bagażniku. Autorzy sugerują także, że producenci samochodów mogą wykorzystać tego typu precyzyjne, bezkontaktowe pomiary do projektowania zawieszeń, które lepiej utrzymują prawidłową geometrię kół przy różnych warunkach obciążenia, czyniąc codzienne podróże bezpieczniejszymi i bardziej przewidywalnymi.

Cytowanie: Gonera, J.K., Szymczak, T. & Dziedziak, P. The SUV rear wheel axle under different loading conditions at digital image correlation approach for road safety. Sci Rep 16, 15319 (2026). https://doi.org/10.1038/s41598-026-45758-w

Słowa kluczowe: bezpieczeństwo SUV, geometria kół, obciążenie pojazdu, zachowanie zawieszenia, korelacja cyfrowych obrazów
