Opracowanie wysokoprecyzyjnego systemu oceny urządzeń applanacyjnej tonometrii fali tętna promieniowego

Dlaczego tętno nadgarstka ma znaczenie w domu

Sprawdzanie pulsu na nadgarstku nie ogranicza się już do gabinetu lekarskiego. Smartwatche i inne urządzenia noszone śledzą rytmy serca przez całą dobę. Zanim jednak tym gadżetom powierzmy nasze zdrowie, inżynierowie potrzebują sposobu, by testować je w realistycznych, powtarzalnych warunkach. W tym badaniu zaprezentowano laboratoryjnie zbudowany „sztuczny nadgarstek”, który potrafi precyzyjnie naśladować ludzkie fale tętna, pozwalając rzetelnie ocenić i dopracować urządzenia mierzące puls.

Budowa realistycznego fałszywego nadgarstka

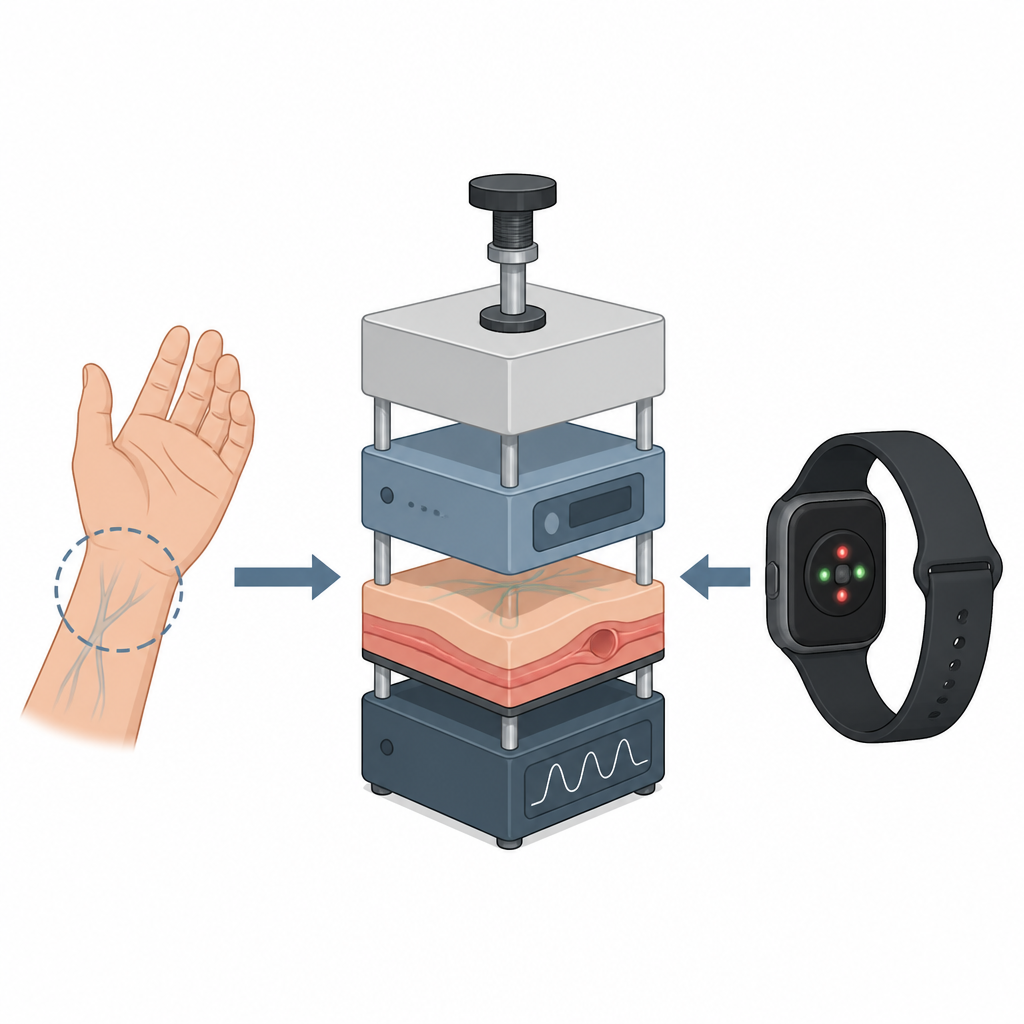

Naukowcy postawili sobie za cel zlikwidowanie luki między rosnącą technologią noszoną a brakiem solidnych narzędzi testowych. Międzynarodowe normy już opisują, jaka powinna być dokładność elektronicznych urządzeń mierzących tętno promieniowe, w tym jak dobrze odczytują zmiany ciśnienia krwi i tętna. Nie istniała jednak pojedyncza platforma testowa zdolna odtworzyć żywotne sygnały nadgarstka przy jednoczesnym sprawdzeniu wszystkich tych parametrów. Aby to rozwiązać, zespół zaprojektował wysokoprecyzyjny system oceny łączący cztery główne elementy: jednostkę naciskającą imitującą to, jak urządzenie naciska na skórę, centralną skrzynkę sterującą, model nadgarstka z sztuczną skórą i tętnicą oraz generator impulsów napędzający sztuczną naczynie krwionośne.

Jak działa symulator fali tętna

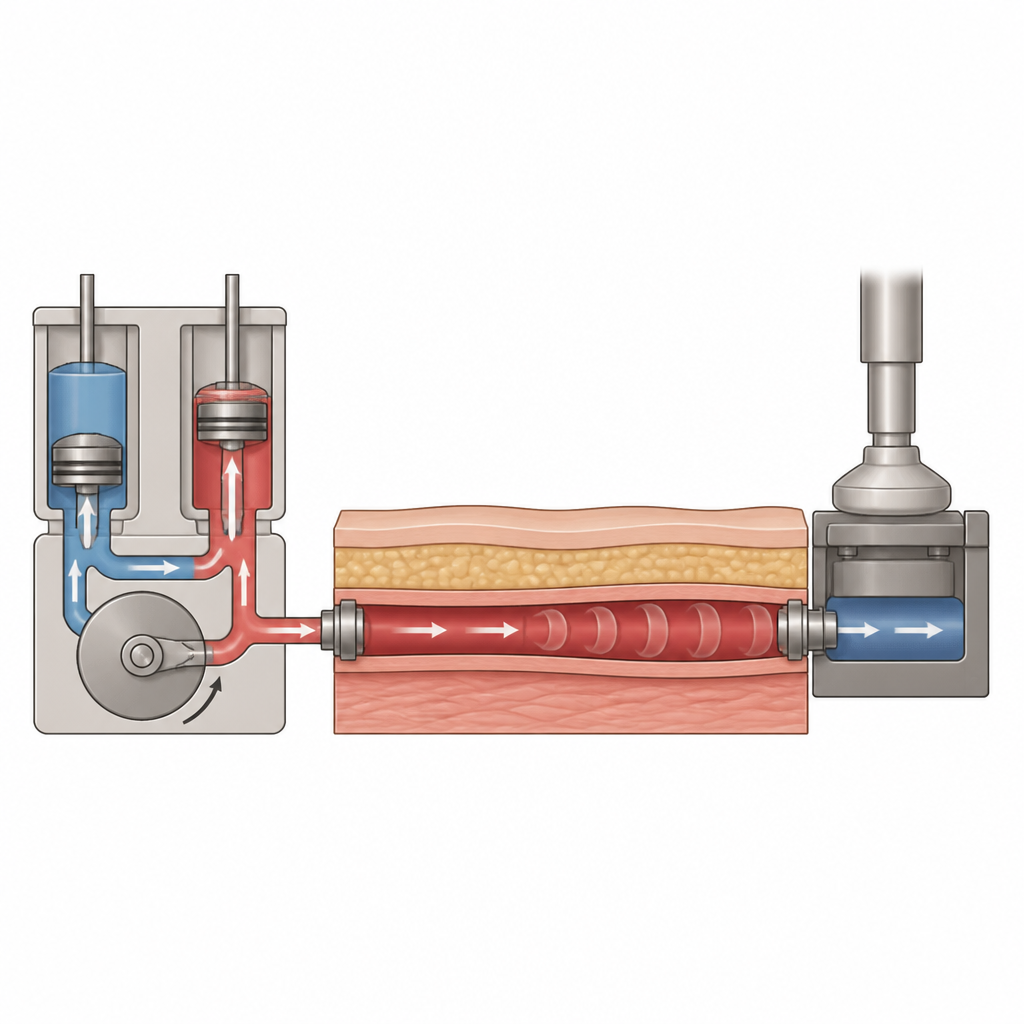

W sercu systemu znajduje się trójwymiarowy krzywkopodobny wałek (cam), obracająca się część, której kształt kontroluje, jak ciśnienie wzrasta i opada przy każdym uderzeniu. Przesuwając ten wałek bocznie i zmieniając jego prędkość, maszyna może regulować zarówno siłę, jak i czas występowania fali tętna, podobnie jak różne serca i ciśnienia krwi w rzeczywistości. Sprytna konstrukcja „podwójnej objętości” oddziela wolne tło ciśnieniowe, przypominające stałe ciśnienie między uderzeniami, od ostrych szczytów ciśnienia tworzących każde tętno. Duże komory płynowe ustalają ciśnienie bazowe, podczas gdy mniejsza komora ściśle sprzężona z wałkiem precyzyjnie dostraja szczyty impulsu. To rozwiązanie pozwala maszynie pokryć szeroki zakres warunków, zachowując jednocześnie szybką i płynną reakcję.

Naśladowanie kości, skóry i naczyń

Aby testować rzeczywiste urządzenia, zespół potrzebował więcej niż tylko poruszającego się płynu — potrzebna była struktura przypominająca ramię. Jednostka nadgarstka zawiera sztywny element reprezentujący kość, miękką warstwę silikonu imitującą skórę i tkanki oraz elastyczne rurki pełniące rolę tętnicy promieniowej. Wymienne sztuczne tętnice o różnych średnicach i poziomach sztywności pozwalają badaczom analizować, jak rozmiar i twardość naczynia wpływają na sygnały odbierane przez czujniki. Czujnik siły umieszczony pod „kością” mierzy, jak mocno urządzenie naciska na skórę, podczas gdy czujniki ciśnienia wewnątrz płynu rejestrują prawdziwe ciśnienie bazowe i szczyty tętna. Razem te elementy tworzą kontrolowany, a jednocześnie zaskakująco realistyczny substytut ludzkiego nadgarstka.

Próba systemu

Autorzy rygorystycznie sprawdzili, czy ich sztuczny nadgarstek potrafi utrzymać stabilne ustawienia i powtarzać je wielokrotnie. Zmieniali siłę impulsu, ciśnienie bazowe, częstość serca oraz siłę nacisku stosowaną przez symulowane urządzenie, a następnie powtarzali każdy test wiele razy. W tych próbach system utrzymywał stosowane ciśnienie, wielkość fali i częstotliwość z odchyleniami rzędu ułamków procenta od wartości docelowych. Potrafił generować częstości serca od około 20 do ponad 200 uderzeń na minutę oraz ciśnienia bazowe obejmujące zakres od niskich po wysokie wartości fizjologiczne. Kształty fal tętna także pozostawały bardzo spójne, co ma kluczowe znaczenie dla urządzeń analizujących subtelne cechy fali, a nie tylko liczących uderzenia.

Co to oznacza dla przyszłych urządzeń noszonych

Mówiąc prosto, badacze zbudowali precyzyjny „stanowisko testowe” dla czujników pulsu nadgarstkowego, które zachowuje się znacznie bardziej jak prawdziwy ludzki nadgarstek niż starsze symulatory. Dzięki możliwości odtwarzania realistycznych fal tętna przy ściśle kontrolowanych ustawieniach i niskiej zmienności, platforma oferuje wiarygodny sposób porównywania urządzeń, ich kalibracji oraz badania, jak różne właściwości naczyń lub tkanek mogą wpłynąć na odczyty. Tego rodzaju ustandaryzowane testy to kluczowy krok w kierunku uczynienia codziennych monitorów noszonych bardziej niezawodnymi w śledzeniu zdrowia układu sercowo-naczyniowego.

Cytowanie: Jun, MH., Choy, S. & Kim, YM. Development of a high-precision evaluation system for radial pulse wave applanation tonometry devices. Sci Rep 16, 15598 (2026). https://doi.org/10.1038/s41598-026-45661-4

Słowa kluczowe: tętno promieniowe, czujniki noszone, applanacyjna tonometria, symulator fali tętna, monitorowanie układu sercowo-naczyniowego
