Testy cięcia obrotowego i cechy łamania skały przez trójgrzbietowe frezy PDC w zbitych twardych piaskowcach formacji Xujiahe w basenie Syczuanu w Chinach

Dlaczego łamanie twardej skały ma znaczenie

Wydobycie gazu ziemnego z głębokich, opornych warstw zależy od tego, jak szybko i bezpiecznie potrafimy przez nie wiercić. Na południowym zachodzie Chin formacja Xujiahe zawiera duże zasoby gazu w zbitych piaskowcach, ale skała jest tak twarda i abrazyjna, że narzędzia tnące zużywają się szybko, spowalniając wiercenie i zwiększając koszty. Niniejsze badanie analizuje nowy typ diamentowego frezu do wierteł i pokazuje, jak drobna zmiana geometrii każdego zęba może znacząco wpłynąć na efektywność przecinania skały pod ziemią.

Trudna, bogata w gaz warstwa skalna

Piaskowce formacji Xujiahe zalegają głęboko pod basenem Syczuanu i są silnie nasycone ziarnami kwarcu, co czyni skałę jednocześnie bardzo twardą i zwartą. Takie warunki dobrze zatrzymują gaz, ale są niekorzystne dla frezów: skała szybko tępi krawędzie tnące, skraca dystans, jaki wiertło może wywiercić przed wymianą, i zwiększa ryzyko odchylenia średnicy otworu. Na całym świecie frezy z polikrystalicznym spiekiem diamentowym (PDC) stały się podstawowym narzędziem wiertniczym w przemyśle naftowym i gazowym, lecz standardowe frezy o powierzchni płaskiej mają trudności w takich formacjach. Inżynierowie zaczęli badać trójwymiarowe kształty frezów, które robią więcej niż jedynie skrobanie — dążą do pękania i łamania skały w sposób bardziej efektywny energetycznie.

Nowy kształt dla diamentowych frezów

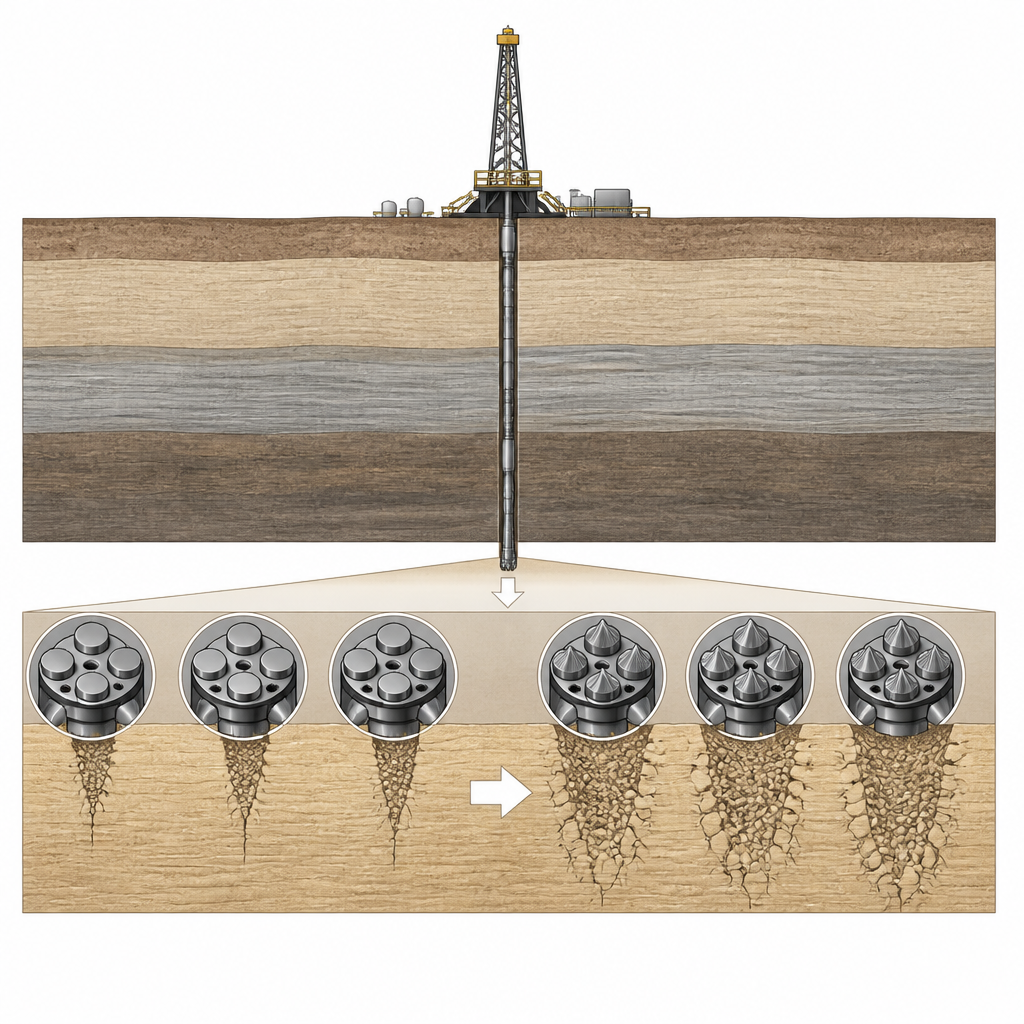

Zespół skupił się na trójgrzbietowych frezach PDC, których powierzchnia robocza ma trzy wyniesione żeberka, i porównał je z tradycyjnymi frezami płaskimi. Przy użyciu specjalistycznego stanowiska badawczego przykładali i przeciągali pojedyncze frezy po blokach zbitego, twardego piaskowca pobranego z odsłonięć formacji Xujiahe. Aparatura pozwalała kontrolować prędkość wciskania frezu w skałę, prędkość obrotową próbki i odległość od środka wiertła, na której pracował frez, imitując różne części rzeczywistego narzędzia. Czułe czujniki siły rejestrowały zmiany sił docisku i cięcia, gdy frez zagłębiał się od powierzchni na kilka milimetrów.

Obserwacja, jak skała ulega zniszczeniu

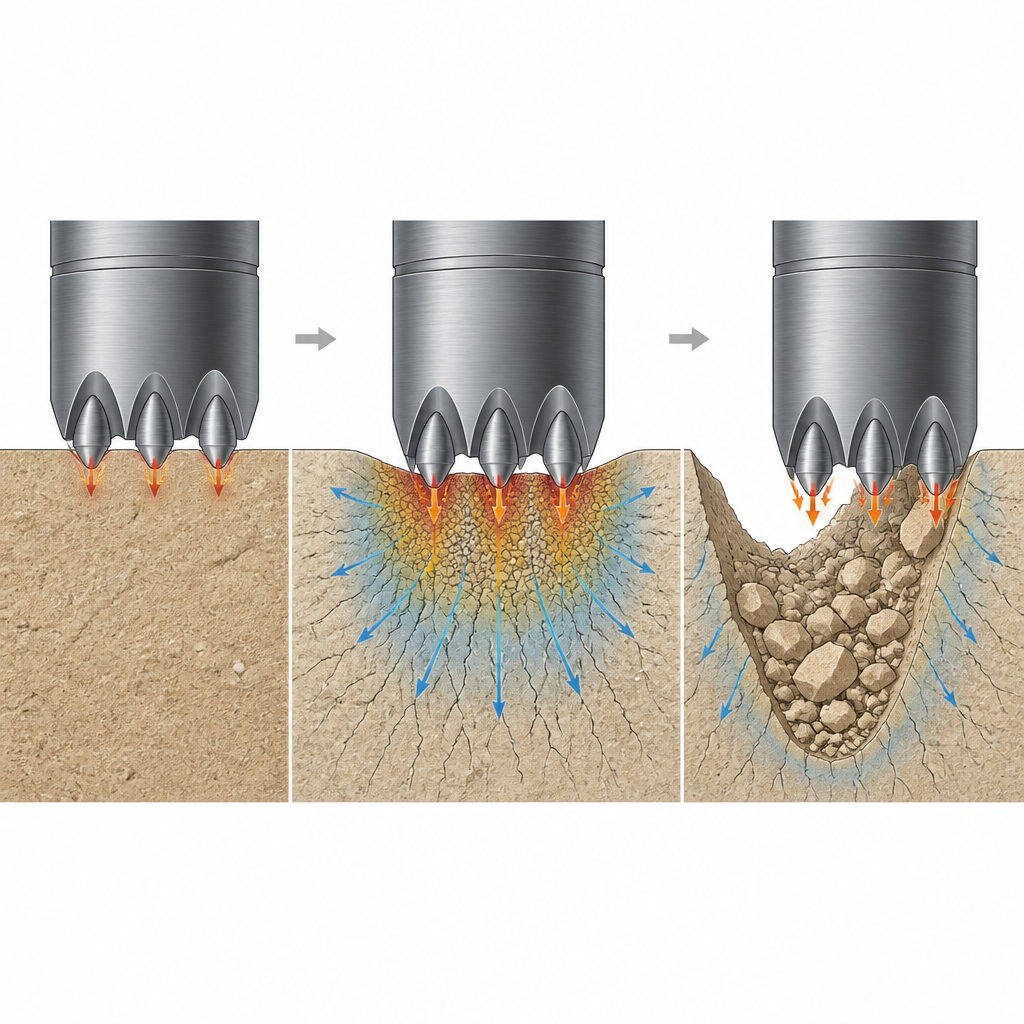

Śledząc przebieg siły w czasie, badacze zauważyli powtarzalny wzorzec w miarę postępu frezu: siła narastała stopniowo, następnie fluktuowała w momencie pękania skały i odrywania się odłamków, a potem znowu wzrastała. Etapy te odpowiadały odkształceniu sprężystemu, kruchemu zniszczeniu i kolejnemu fazowemu obciążaniu sprężystemu. Dla obu typów frezów istniał optymalny kąt pochylenia, który zapewniał najlepsze zagłębienie przy danym obciążeniu, lecz wartości te różniły się: około 30 stopni dla frezów płaskich i 25 stopni dla trójgrzbietowych. Konstrukcja trójgrzbietowa wymagała wyższej siły szczytowej przy tej samej głębokości, ponieważ jej żeberka kontaktują z większą objętością skały, jednak tworzyła większe strefy uszkodzeń i większą objętość rozkruszonej skały pod powierzchnią. Szczegółowe skany zagłębień i bruzd wykazały, że frezy z grzbietami rzeźbiły głębsze kanały i rozpędzały pęknięcia dalej w masie skalnej.

Odrzuty, zużycie energii i parametry wiercenia

Po każdym teście zespół zebrał rozkruszoną skałę, przesiała ją na klasy wielkości i zastosował analizę fraktalną, aby opisać stopień fragmentacji. Gdy frez posuwał się szybciej przy niższej prędkości obrotowej, wykonywał głębsze skiby, tworząc większe odłamki i mniejszy udział drobnego rozdrabniania. W tych warunkach objętość usuniętej skały na jednostkę długości wzrastała, a mechaniczna energia właściwa, miara energii zużytej na jednostkę rozkruszonej skały, malała. Wyższe prędkości obrotowe działały odwrotnie: częstsze styki frezu ze skałą mieliły powierzchnię na drobniejszy proszek, podnosiły koszty energetyczne i zmniejszały rozmiar pojedynczych odłamków. W porównywalnych testach frezy trójgrzbietowe konsekwentnie usuwały większą objętość skały przy niższym zużyciu energii niż frezy płaskie, a ich siły tnące wykazywały mniejsze fluktuacje, co wskazuje na bardziej stabilny proces wiercenia.

Co to znaczy dla wiercenia w twardym piaskowcu

Dla inżynierów projektujących wiertła i ustalających parametry ich pracy wyniki tych eksperymentów dają jasne wskazówki. Trójgrzbietowe diamentowe frezy mogą łamać zbity, bogaty w kwarc piaskowiec bardziej efektywnie niż frezy płaskie, zwłaszcza w połączeniu z większym obciążeniem na wiertło i umiarkowanie niskimi prędkościami obrotowymi. Takie zestawienie sprzyja głębszym pojedynczym cięciom, większym odłamkom i niższemu zużyciu energii, równocześnie poprawiając stabilność procesu wiercenia. W praktyce lepsze kształty frezów i odpowiednio dobrane parametry operacyjne mogą pozwolić na szybsze wiercenie szybów w formacjach takich jak Xujiahe oraz zmniejszyć liczbę wymian wierteł, obniżając koszty i ułatwiając dostęp do trudnych zasobów gazu ziemnego.
