Ocena uszkodzeń i analiza układu zawieszenia z sprężynami śrubowymi lokomotywy

Dlaczego wytrzymałe sprężyny pociągów nadal pękają

Współczesne pociągi to inżynieryjne konie pociągowe, przewożące ogromne ładunki dzień i noc. W sercu każdej lokomotywy znajdują się solidne metalowe sprężyny śrubowe, które wygładzają jazdę, chronią tory i utrzymują pociąg na szynach. Mimo to inżynierowie byli zaskoczeni powtarzającymi się pęknięciami tych sprężyn w szeroko stosowanej indyjskiej lokomotywie towarowej WAG‑9, niekiedy znacznie wcześniej niż przewidywana żywotność. Badanie to zagłębia się w tę zagadkę, łącząc testy laboratoryjne, symulacje cyfrowe i pomiary wibracji w terenie, by odkryć, dlaczego niektóre sprężyny zawodzą i jak można poprawić ich konstrukcję.

Jak sprężyny pociągu przenoszą obciążenie

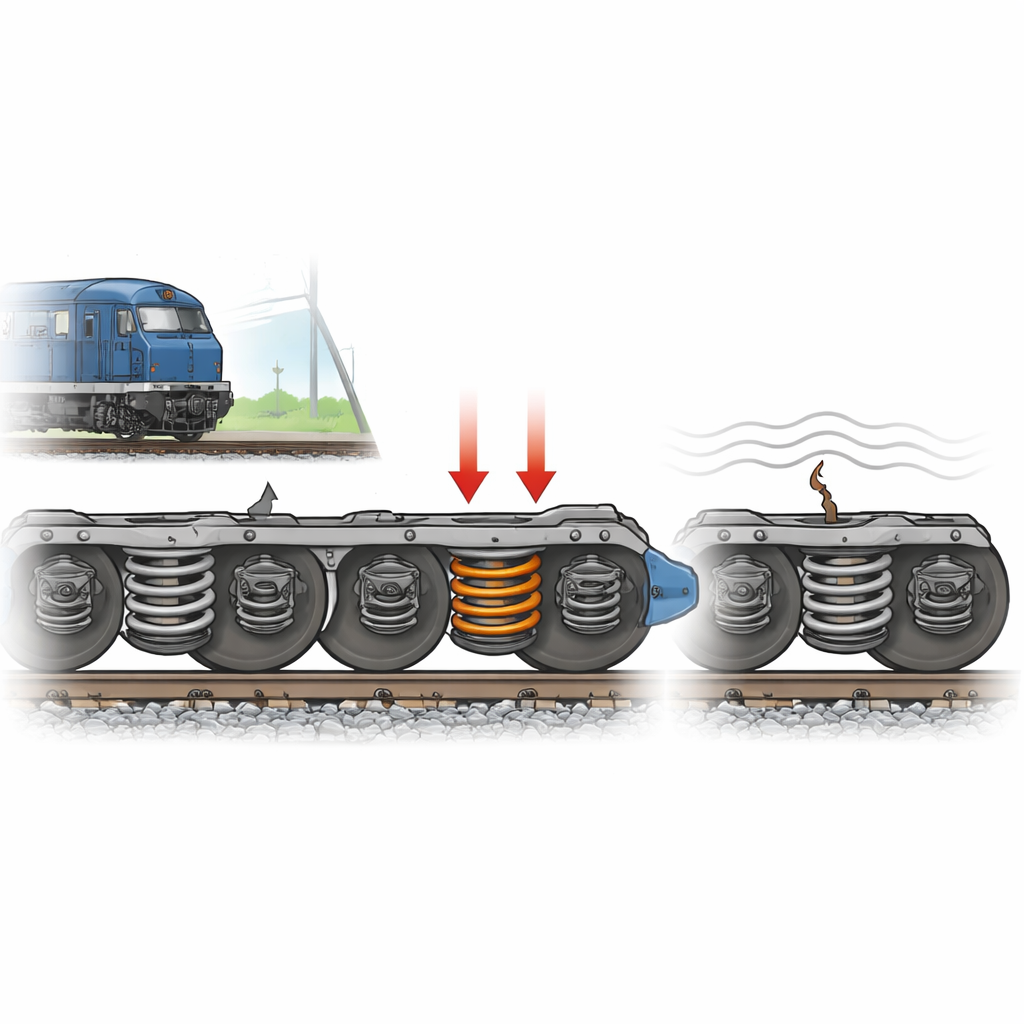

Wózek lokomotywy — ramowa konstrukcja z kołami pod pojazdem — wykorzystuje kilka sprężyn śrubowych do podtrzymywania ogromnej masy pojazdu i ładunku. W WAG‑9 każdy wózek ma trzy osie, a każda oś posiada wewnętrzne i zewnętrzne sprężyny śrubowe, które tłumią wstrząsy wynikające z prostego i łukowego toru oraz sił przy rozruchu i hamowaniu. Szczególnie wewnętrzna sprężyna osi środkowej znajduje się w ciasnej przestrzeni i jest narażona na złożone połączenie obciążeń pionowych i bocznych, gdy pociąg przejeżdża po nierównościach toru i pokonuje zakręty. Gdy te sprężyny pękają, wózek może silniej wibrować, inne części szybciej się zużywać, a w skrajnych przypadkach marginesy bezpieczeństwa maleć.

Sprawdzenie metalu zanim obwini się materiał

Pierwszym krokiem było zadanie prostego pytania: czy sprężyny wykonano ze złej stali? Zespół zebrał uszkodzone sprężyny z eksploatowanych lokomotyw i przebadał ich skład chemiczny. Wszystkie wykonano z wysokowytrzymałej stali sprężynowej 50Si2Mn, powszechnie stosowanej w zawieszeniach kolejowych i samochodowych, ponieważ łączy elastyczność, ciągliwość i odporność na obciążenia cykliczne. Badania spektrometryczne wykazały, że zawartości węgla, krzemu, manganu i innych pierwiastków mieściły się w określonych granicach. To oznaczało, że przyczyną awarii nie była niewłaściwa stop, co wskazywało raczej na sposób obciążania sprężyn w eksploatacji i na subtelne wady na powierzchni lub tuż pod nią.

Symulowanie uderzeń, które sprężyny otrzymują na torze

Aby zrozumieć te obciążenia, badacze zbudowali szczegółowe modele komputerowe układu zawieszenia, stosując metodę elementów skończonych. Obliczyli, o ile każda sprężyna się ugniata i skręca, gdy lokomotywa jedzie po prostym torze, pokonuje zakręt i mocno przyspiesza. Stresy statyczne — wolno zmieniające się — okazały się bezpiecznie poniżej wytrzymałości stali, więc proste przeciążenie nie wystarczało, by wyjaśnić pęknięcia. Obraz zmienił się po dodaniu efektów dynamicznych: wibracji spowodowanych nierównościami toru, bocznego nacisku na zakrętach oraz szarpnięć trakcyjnych przy ruszaniu. Pod tymi realistycznymi, stale zmieniającymi się siłami, wewnętrzna sprężyna osi środkowej wykazywała bardzo wysokie lokalne naprężenia na wewnętrznych zwojach i znacznie krótszą przewidywaną żywotność zmęczeniową — rzędu dziesiątek tysięcy cykli zamiast milionów.

Dokładne oględziny pęknięć i ukrytych wad

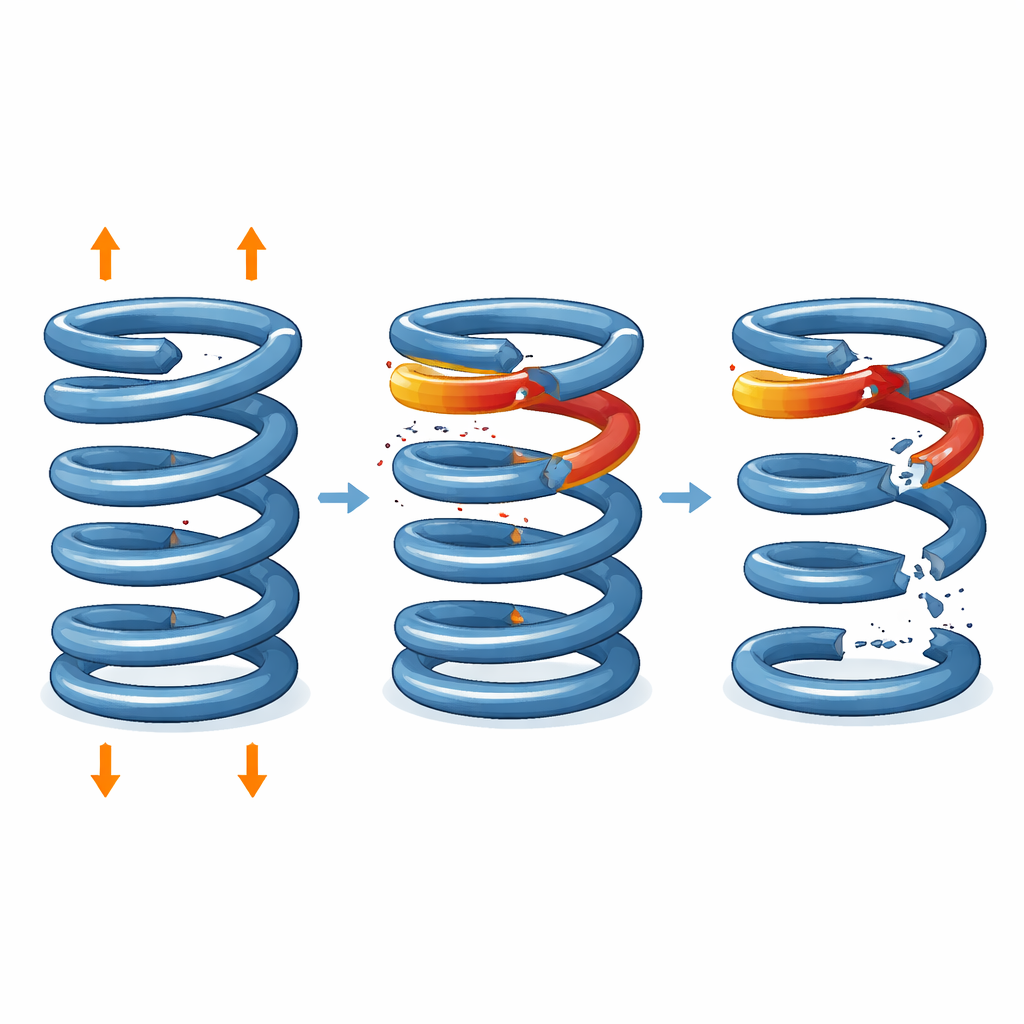

Zespół następnie zbadał pęknięte fragmenty sprężyn pod mikroskopami optycznymi i skaningowymi elektronowymi. Powierzchnie złamań opowiadały historię powolnego, powtarzającego się uszkodzenia, a nie nagłego przeciążenia. Pęknięcia zwykle zaczynały się od maleńkich zagłębień i otworków na powierzchni, gdzie powłoka ochronna zawiodła, pozwalając na rozwój korozji. Te zgłębienia działały jak miniaturowe wcięcia skupiające naprężenia przy każdym zgięciu sprężyny. Powierzchnie pęknięć wykazywały cechy typowe dla zmęczenia skrętnego — skręcania spowodowanego połączonymi ruchami pionowymi i bocznymi zwojów. W niektórych próbkach niedoskonałości powierzchni związane z procesem produkcji i zatopiona łuska były na tyle duże, że stanowiły gotowe miejsca startu pęknięć, mimo że materiał masowy był w porządku.

Od ustaleń do bezpieczniejszej, dłużej działającej eksploatacji

Łącząc dowody mikroskopowe, testy wibracji odtwarzające warunki torowe oraz symulacje komputerowe, badanie dochodzi do wniosku, że wczesne uszkodzenia sprężyn są powodowane głównie przez obciążenia dynamiczne i wady powierzchniowe, a nie przez słabą stal czy proste przeciążenie. Wewnętrzna sprężyna osi środkowej jest szczególnie podatna ze względu na swoją geometrię i sposób, w jaki jest ściskana i skręcana podczas pokonywania rzeczywistego toru. Autorzy proponują przedłużenie żywotności sprężyn poprzez dopracowanie kształtu zwojów, poprawę wykończenia powierzchni i powłok, zaostrzenie kontroli jakości pod kątem wad oraz dostrojenie zawieszenia tak, by jego naturalne częstotliwości drgań nie pokrywały się z typowymi pobudzeniami toru. Mówiąc prosto, ich praca wyjaśnia, dlaczego element, który na papierze wygląda na nadmiernie zaprojektowany, może i tak pękać na torze — i pokazuje, jak inteligentniejsza konstrukcja może zapewnić ciężkim pociągom towarowym płynniejszą, bezpieczniejszą i bardziej niezawodną jazdę.

Cytowanie: Shanmugam, T., Chandran, S., Janakiraman, R. et al. Failure assessment and evaluation of locomotive coil spring suspension system. Sci Rep 16, 14071 (2026). https://doi.org/10.1038/s41598-026-42996-w

Słowa kluczowe: zawieszenie lokomotywy, zmęczenie sprężyny śrubowej, wibracje kolejowe, dynamika wózka, analiza awarii
