Wpływ temperatury podłoża na strukturę i transport termoelektryczny w cienkich filmach Bi2Te3 otrzymywanych metodą DC sputtering

Przekształcanie ciepła w elektryczność na układzie scalonym

Każde urządzenie elektroniczne oddaje ciepło, z którego większość jest po prostu marnowana. A co gdyby część tego ciepła można było odzyskać i przetworzyć na użyteczną energię elektryczną, pomagając zasilać czujniki lub chłodzić lokalne gorące punkty wewnątrz urządzeń? W tym badaniu przyjrzano się obiecującemu materiałowi, tellurkowi bizmutu (Bi₂Te₃), w postaci ultracienkich powłok osadzonych na szkle. Poprzez ostrożne regulowanie temperatury podłoża podczas wytwarzania badacze pokazują, że można stroić zdolność tych filmów do przekształcania różnicy temperatur w energię elektryczną, co wskazuje drogę do bardziej wydajnych układowych zbieraczy energii i układów chłodzących.

Dlaczego temperatura powstawania filmu ma znaczenie

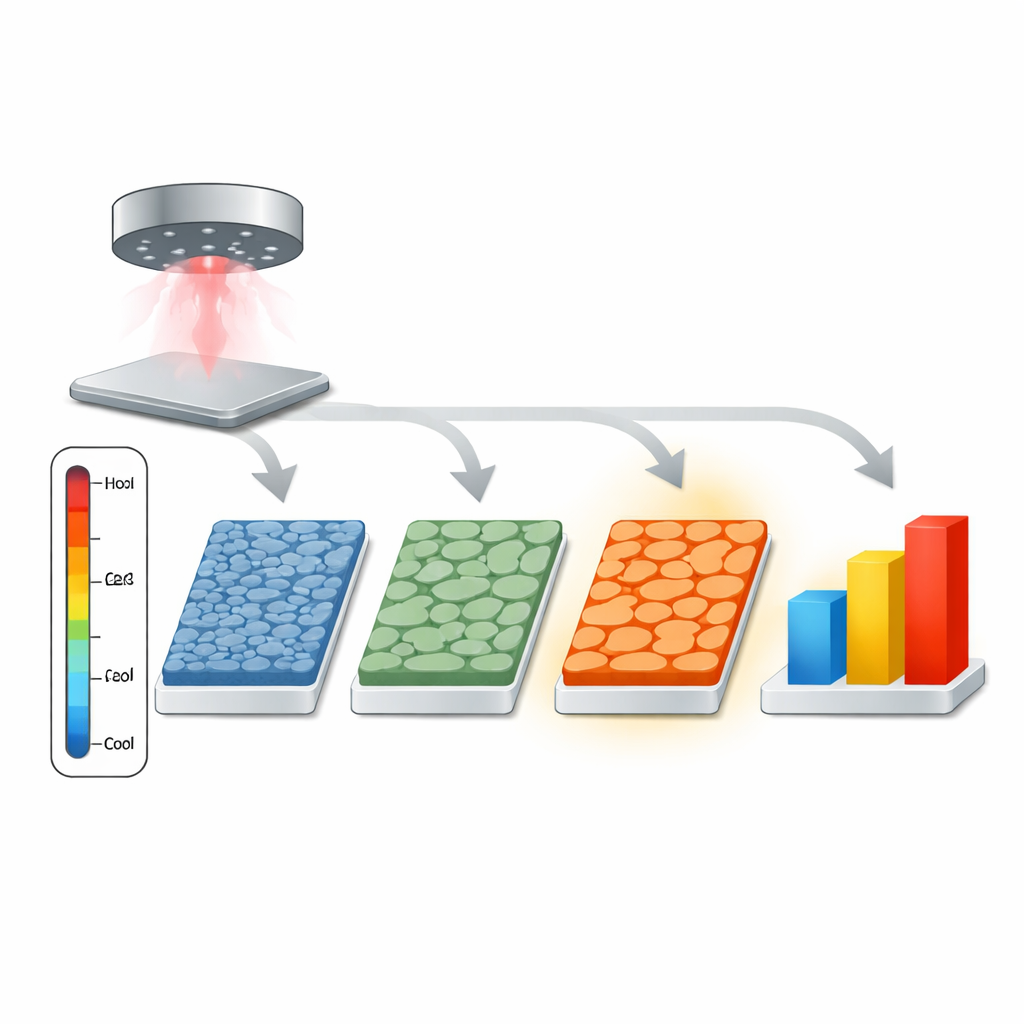

Gdy cienki film powstaje metodą rozpylania – odrywania atomów z masywnego celu tak, że osiadają na powierzchni – temperatura tej powierzchni działa jak główny regulator. Przy niskich temperaturach atomy lądują i przeważnie zostają tam, gdzie spadły, budując wiele drobnych ziaren. W miarę wzrostu temperatury atomy mogą się przemieszczać bardziej, tworząc większe kryształy, zmieniając gęstość upakowania filmu, a nawet modyfikując jego skład chemiczny. W Bi₂Te₃ ma to znaczenie, ponieważ zarówno struktura ziaren, jak i dokładna proporcja atomów bizmutu i telluru silnie wpływają na to, jak łatwo poruszają się ładunki i jak silnie film reaguje na różnicę temperatur — czyli dwa składniki determinujące jego właściwości termoelektryczne.

Od atomów po ziarna — co widać w filmie

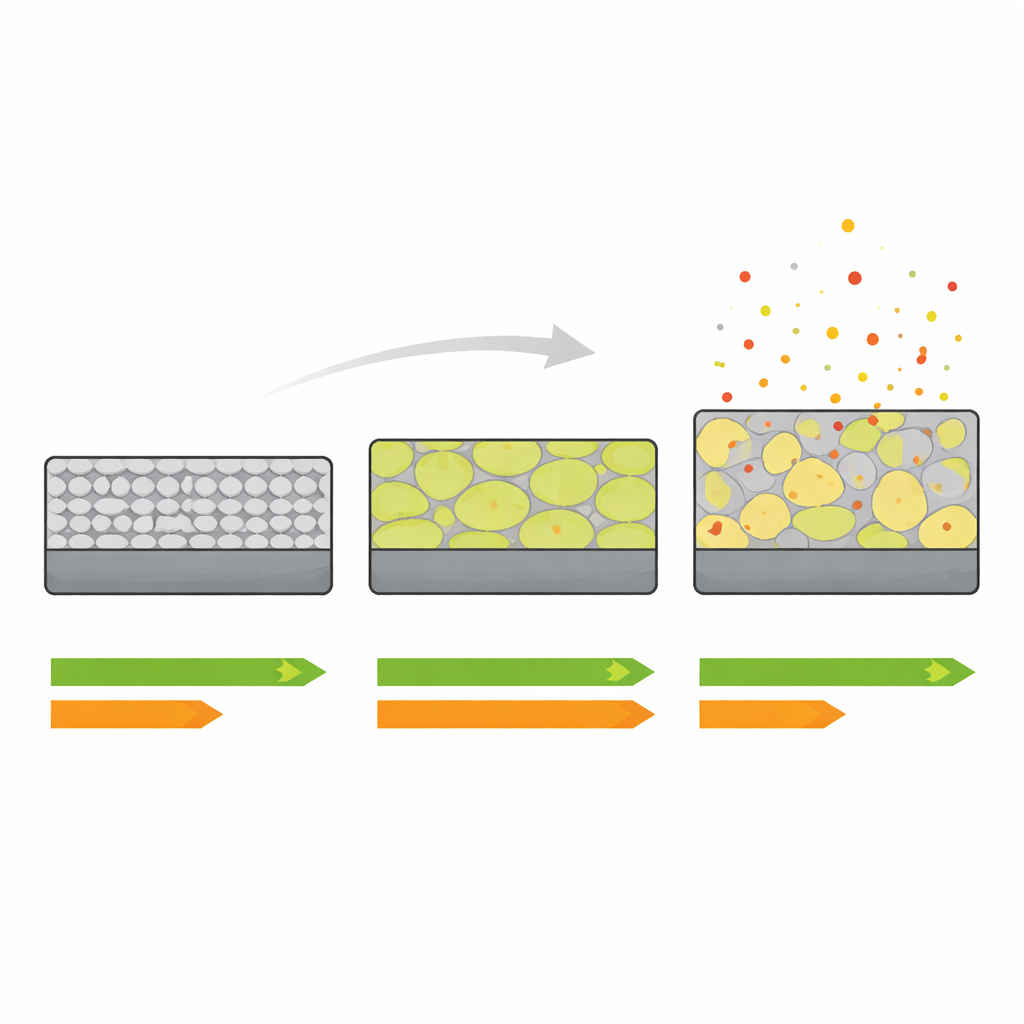

Zespół osadził filmy Bi₂Te₃ o grubości około pół mikrometra na szkle w czterech temperaturach podłoża: w temperaturze pokojowej, 100 °C, 200 °C i 300 °C. Za pomocą dyfrakcji rentgenowskiej potwierdzono, że wszystkie filmy przyjęły pożądaną fazę krystaliczną, lecz szczegóły zmieniały się z temperaturą. Do 200 °C bloki krystaliczne rosły i stawały się bardziej uporządkowane, z mniejszą ilością defektów. Przy 300 °C ten trend nieco się odwrócił, co sugeruje, że materiał był eksponowany zbyt intensywnie. Obrazy z mikroskopu elektronowego potwierdziły te obserwacje: ziarna ewoluowały od drobnych, gęstych i jednorodnych w temperaturze pokojowej, przez dobrze ukształtowane, połączone kryształy przy 200 °C, aż po bardzo duże, nieregularne ziarna z widocznymi pustkami przy 300 °C. Analiza chemiczna ujawniła kolejny ukryty koszt wysokiej temperatury: atomy telluru stopniowo ulatywały, co sprawiło, że najgorętsze filmy były bogatsze w bizmut i mniej zgodne z idealną stoichiometrią Bi₂Te₃.

Światło, ładunek i optymalny punkt

Badacze oświetlili też filmy i zmierzyli, ile światła było odbijane w zakresie widzialnym i bliskiej podczerwieni. Film przygotowany w 200 °C odbijał najwięcej, podczas gdy film z 300 °C, o bardziej chropowatej i porowatej powierzchni, silniej rozpraszał i pułapkował światło, zmniejszając reflektancję. Przetwarzając te spektra, zespół wyodrębnił pozorną krawędź optyczną, która przesuwała się ku wyższym energioms wraz ze wzrostem temperatury wzrostu. Ponieważ Bi₂Te₃ jest w rzeczywistości półprzewodnikiem o wąskim paśmie i jego prawdziwa przerwa energetyczna leży w średniej podczerwieni, wartości te należy traktować raczej jako porównawczy optyczny odcisk palca odzwierciedlający zmiany w nieuporządkowaniu, składzie i koncentracji nośników wraz z temperaturą podłoża, a nie jako fundamentalną przerwę energetyczną elektronową.

Wyważanie przewodności i napięcia

Rdzeń wydajności termoelektrycznej polega na wyważeniu dwóch przeciwstawnych tendencji. Wysoka przewodność elektryczna umożliwia przepływ wielu ładunków, podczas gdy duży współczynnik Seebecka oznacza, że każdy stopień różnicy temperatur generuje silne napięcie. Zmiana temperatury wzrostu filmu przesuwa tę równowagę. W tej pracy gorętsze podłoża (200 °C i 300 °C) dały filmy o wyższej przewodności, ponieważ większe ziarna i lepsze połączenia zapewniały ładunkom gładsze drogi. Jednak odpowiedź Seebecka malała wraz ze wzrostem temperatury, szczególnie przy 300 °C, gdzie utrata telluru i defekty zmieniały charakter nośników. Po połączeniu obu efektów w czynnik mocy — standardową miarę elektrycznej wydajności termoelektrycznej — wyłonił się wyraźny zwycięzca: filmy wytworzone przy około 200 °C osiągnęły maksymalny czynnik mocy rzędu 4 mikrowatów na centymetr na kelwin kwadratowy, przewyższając zarówno chłodniejsze, jak i gorętsze odpowiedniki.

Znajdowanie „złotowłosej” temperatury

Dla każdego, kto chce budować miniaturowe generatory lub chłodziarki bezpośrednio na szkle lub podobnych podłożach, przesłanie jest proste: temperatura, w której rośnie film Bi₂Te₃, ma tak samo duże znaczenie jak wybór materiału. Zbyt zimno — film będzie drobnoziarnisty i oporny; zbyt gorąco — stracisz tellur, wprowadzisz porowatość i stępiasz odpowiedź napięciową. W okolicach 200 °C to badanie wskazuje punkt optymalny, w którym ziarna są wystarczająco duże i dobrze połączone, krystaliczność jest wysoka, a skład nie zboczył zbyt daleko, co daje najlepszy wynik mocy elektrycznej dla danej różnicy temperatur. Chociaż praca nie zawiera jeszcze pełnej wartości sprawności — ponieważ przewodność cieplna wymaga dodatkowych pomiarów — oferuje praktyczne wskazówki dla inżynierów: dostrój temperaturę podłoża do tego pośredniego zakresu, a następnie udoskonal kontrolę utraty telluru i przepływu ciepła, aby przybliżyć cienkowarstwowe termoelektryki Bi₂Te₃ do zastosowań w urządzeniach rzeczywistych.

Cytowanie: Shahidi, M.M., Saberi Kakhki, Y., Bazrafshan, M.A. et al. Substrate temperature effects on structure and thermoelectric transport in DC-sputtered Bi₂Te₃ thin films. Sci Rep 16, 12968 (2026). https://doi.org/10.1038/s41598-026-42427-w

Słowa kluczowe: cienkie filmy termoelektryczne, tellurek bizmutu, odzyskiwanie ciepła odpadowego, magnetronowe rozpylanie, temperatura podłoża
