Klasyfikacja powietrzna granulek miedzi z recyklingowanych kabli elektrycznych przy użyciu separatora zig-zag

Dlaczego stare kable mają znaczenie dla czystszej przyszłości

Za każdym włącznikiem światła, samochodem elektrycznym i panelem słonecznym kryje się niedoceniony bohater: przewód miedziany. W miarę jak świat buduje więcej systemów czystej energii i pojazdów elektrycznych, zapotrzebowanie na miedź rośnie. Wydobycie nowej miedzi jest kosztowne i energochłonne, ale miedź można wielokrotnie przetapiać bez utraty jakości. Artykuł opisuje sprytny sposób na wyciśnięcie większej wartości z odrzuconych kabli elektrycznych poprzez tak dokładne oczyszczenie granulek miedzi, że mogą dorównywać metalowi pochodzącemu z świeżo wydobytej rudy.

Co tak naprawdę znajduje się w kablu zasilającym?

Na pierwszy rzut oka kabel zasilający wygląda prosto, lecz jest produktem warstwowym. Na zewnątrz znajdują się wytrzymałe plastikowe osłony chroniące przed wilgocią, ścieraniem i porażeniem prądem. Wewnątrz bywają metaliczne osłony, często z aluminium lub ołowiu, a w środku leży przewodzące jądro, zwykle z miedzi, czasem z aluminium. Wiele rdzeni składa się z pęków bardzo cienkich drucików miedzianych, często pokrywanych cyną, by chronić je przed korozją i ułatwić połączenia z wtykami i zaciskami. Gdy takie kable kończą swój żywot, są rozdrabniane na mieszaninę kawałków plastiku, czystych granulek miedzi i elementów miedzianych pokrytych cyną, które wszystkie wyglądają frustrująco podobnie.

Z rozdrobnionej śmieci do wysokogatunkowej miedzi

Nowoczesne zakłady recyklingu pokonują ten bałagan w kilku etapach. Najpierw kable są cięte i rozdrabniane, a magnesy wyciągają stal. Potem młyny mielą materiał na mniejsze granule, a różne separatory oddzielają tworzywa i inne metale. Nawet po tych zabiegach rzekomy produkt „miedziany” nadal zawiera uporczywą zanieczyszczenie: drobne, wydłużone kawałki miedzi pokryte warstwą cyny. Te cynowane granulki obniżają czystość końcowego metalu, co ma znaczenie dla hut i zastosowań wysokiej technologii. Tradycyjne stoły grawitacyjne, które wibrują i przepuszczają powietrze przez materiał, nie potrafią w pełni oddzielić tych kłopotliwych kształtów od czystej miedzi.

Jak kolumna zig-zag sortuje cząstki za pomocą powietrza

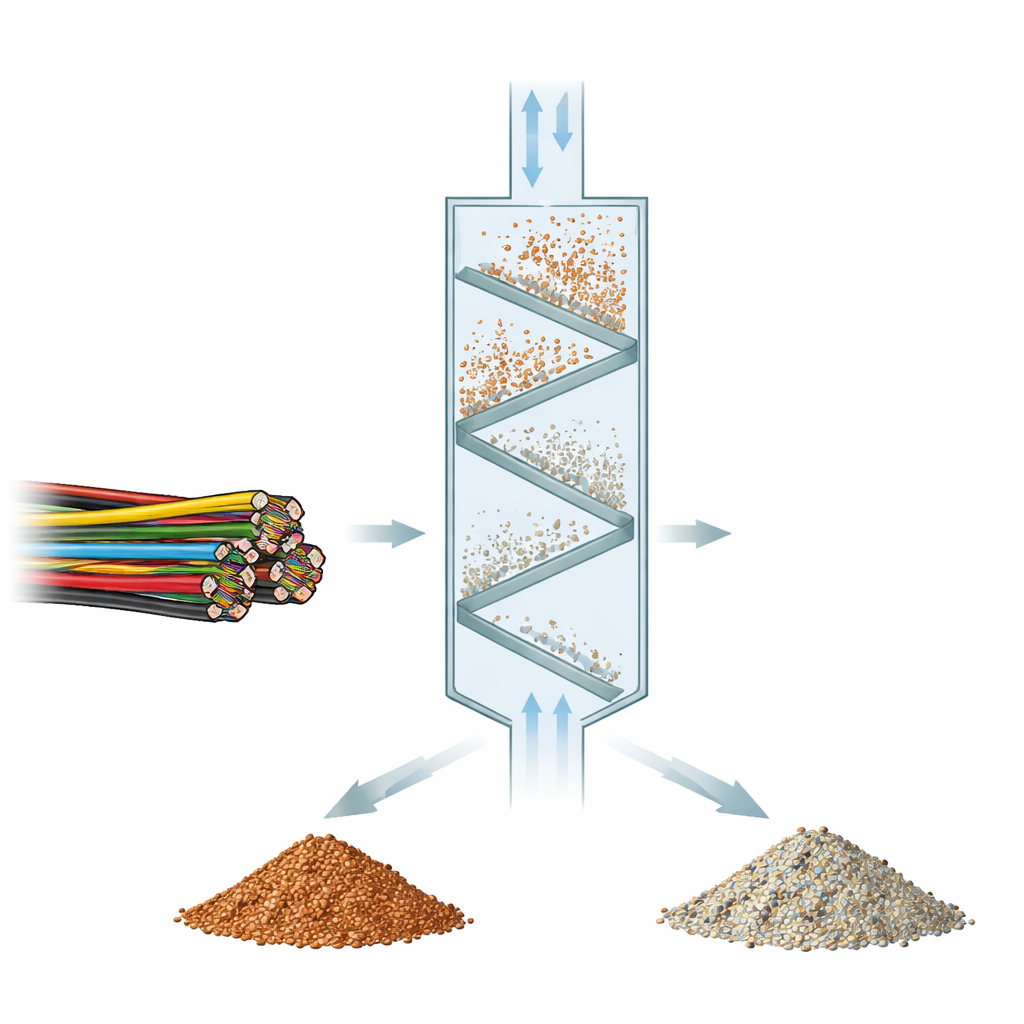

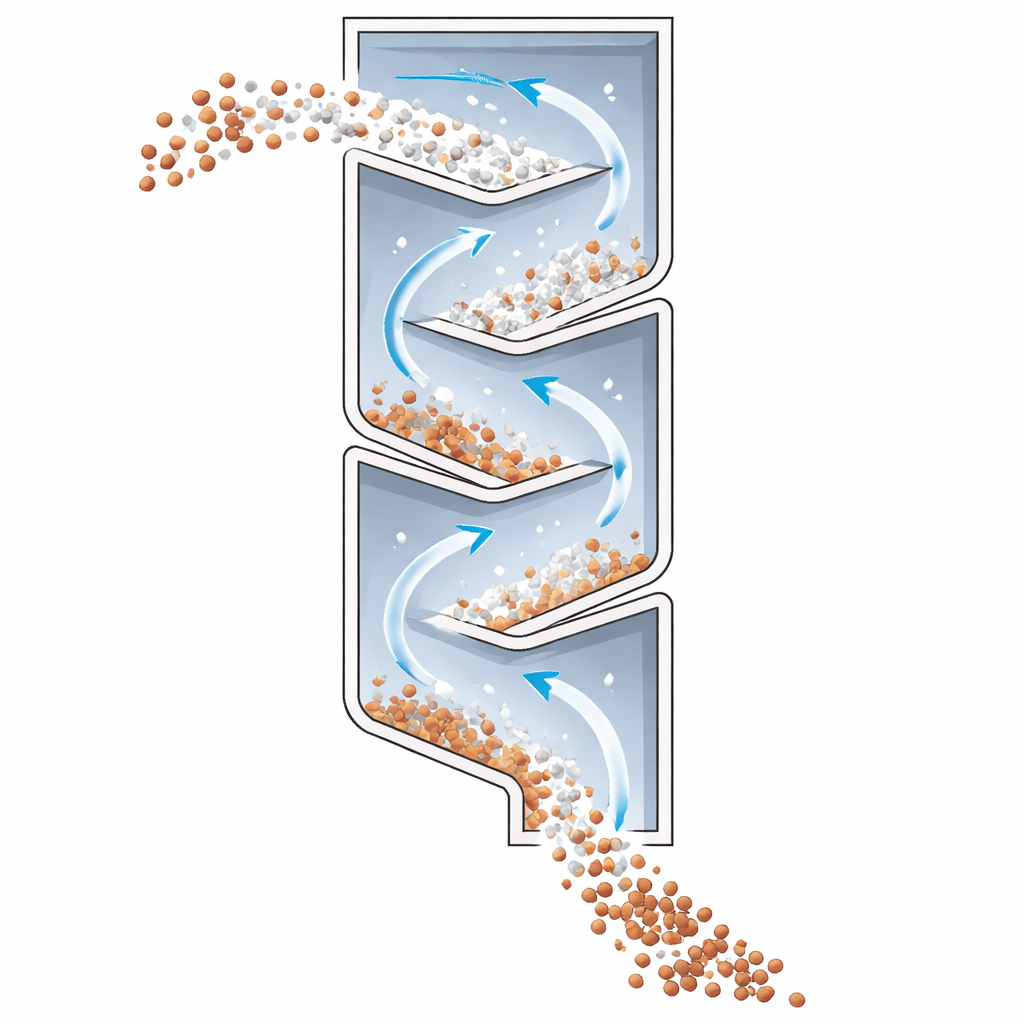

Naukowcy przyjrzeli się innemu narzędziu: wysokiemu, wąskiemu kanałowi z powtarzającymi się skośnymi odcinkami, tworzącym kolumnę w kształcie zygzaka. Powietrze jest wdmuchiwane od dołu, podczas gdy mieszane granulaty miedzi spadają z góry. W każdym zakręcie tworzą się dwa przeciwstawne strumienie — jeden płynący ku górze przy zewnętrznej ścianie i drugi ściekający w dół przy wewnętrznej ścianie. Czy cząstka zostanie uniesiona czy opadnie, zależy od przeciągania między jej ciężarem a siłą nośną powietrza. Lekkie lub płaskie cząstki łatwiej są wywiewane na górę i opuszczają urządzenie jako frakcja „lekka”; cięższe, bardziej zwarte cząstki wypadają na dole jako frakcja „ciężka”. Regulując przepływ powietrza, zespół może ustawić punkt równowagi i tym samym zdecydować, które cząstki trafią do którego wylotu.

Badanie rzeczywistego złomu i przepływów wirtualnych

Aby sprawdzić, jak to działa w praktyce, autorzy przetestowali cztery rodzaje granulatu miedzi z linii przemysłowego recyklingu. Każda partia miała inny miks rozmiarów, kształtów i zanieczyszczeń. Przesypali próbki po 500 gramów przez laboratoryjny separator zig-zag przy dwóch ustawieniach powietrza i zmierzyli, ile miedzi oraz ile cyny, ołowiu, żelaza i innych pierwiastków znalazło się w frakcjach ciężkiej i lekkiej. Równocześnie zbudowali szczegółowy model komputerowy przepływu powietrza i ruchu cząstek przy użyciu obliczeniowej mechaniki płynów. W tym wirtualnym separatorze śledzono tysiące cząstek o zmierzonych rozkładach wielkości, przechodzących przez ścieżki zig-zag, aby przewidzieć, do którego wylotu powinny trafić i jak długo pozostaną zawieszone w kolumnie.

Co ujawniły eksperymenty i symulacje

Dla kilku badanych materiałów, zwłaszcza oznaczonych jako Granulat 2, separator zig-zag znacząco podniósł czystość miedzi. Przy wyższym przepływie powietrza frakcja ciężka osiągnęła niemal 99,9% miedzi, podczas gdy lżejszy strumień zabrał więcej cynowanych i innych zanieczyszczonych cząstek. Symulacje komputerowe oddały ogólne trendy, takie jak to, że zwiększenie prędkości powietrza przesuwa mniejsze, a potem większe granulki do frakcji lekkiej i wydłuża ich czas przebywania w kolumnie. Jednak zgodność między modelem a rzeczywistością silnie zależała od kształtu cząstek. Dla granulatów złożonych z prostych, drucianych elementów lub wielu niesferycznych ziaren błędy modelu rosły, ponieważ zakładał on jedną, uśrednioną wartość „okrągłości” dla wszystkich cząstek.

Co to oznacza dla recyklingu i projektowania

Dla osób niebędących specjalistami kluczowy wniosek jest prosty: przy starannie dobranym strumieniu powietrza w rurze zig-zag recyklerzy mogą oczyszczać miedź ze starych kabli do bardzo wysokiej czystości, korzystając wyłącznie z metod mechanicznych i zużywając znacznie mniej energii niż przy topieniu wszystkiego od nowa. Badanie pokazuje też, że modele komputerowe mogą pomóc w projektowaniu i optymalizacji takiego sprzętu, ale tylko jeśli uwzględnią osobliwe kształty rzeczywistego złomu. Poprzez dopracowanie tych modeli i dostosowanie ich do konkretnych strumieni odpadów, zakłady recyklingowe mogą lepiej przewidywać, jak prowadzić separatory, maksymalizować odzysk miedzi i wspierać rosnący popyt na ten krytyczny metal, jednocześnie zmniejszając presję na kopalnie i środowisko.

Cytowanie: Madej, P., Zybała, R., Rządzka-Madej, A. et al. Air classification of copper granules from recycled electrical cables using a zig-zag separator. Sci Rep 16, 12000 (2026). https://doi.org/10.1038/s41598-026-42336-y

Słowa kluczowe: recykling miedzi, odpady kabli elektrycznych, klasyfikacja powietrzna, separator zig-zag, obliczeniowa mechanika płynów
