Porównanie propagacji fali uderzeniowej wytwarzanej wybuchowo w rurze i w otwartej przestrzeni

Dlaczego wybuchy na wolnym powietrzu wciąż zaskakują naukowców

Wybuchy są niestety powszechne na obszarach konfliktów, przy wypadkach przemysłowych i w górnictwie, ale fale ciśnienia, które tworzą, są znacznie bardziej skomplikowane niż schematy z podręczników. Wiele norm bezpieczeństwa, badań medycznych i testów sprzętu zakłada prosty, pojedynczy impuls ciśnienia, po którym następuje płynny spadek. Niniejsza praca pokazuje, że sposób przygotowania eksperymentu — czy wybuch odbywa się na otwartej przestrzeni, blisko ziemi, czy wewnątrz rury — może radykalnie zmienić kształt i czas trwania tej fali ciśnienia, nawet przy tej samej energii wybuchu. Te różnice mają znaczenie dla projektowania sprzętu ochronnego, budynków i laboratoryjnych modeli obrażeń wywołanych wybuchem.

Trzy sposoby wygenerowania tego samego małego wybuchu

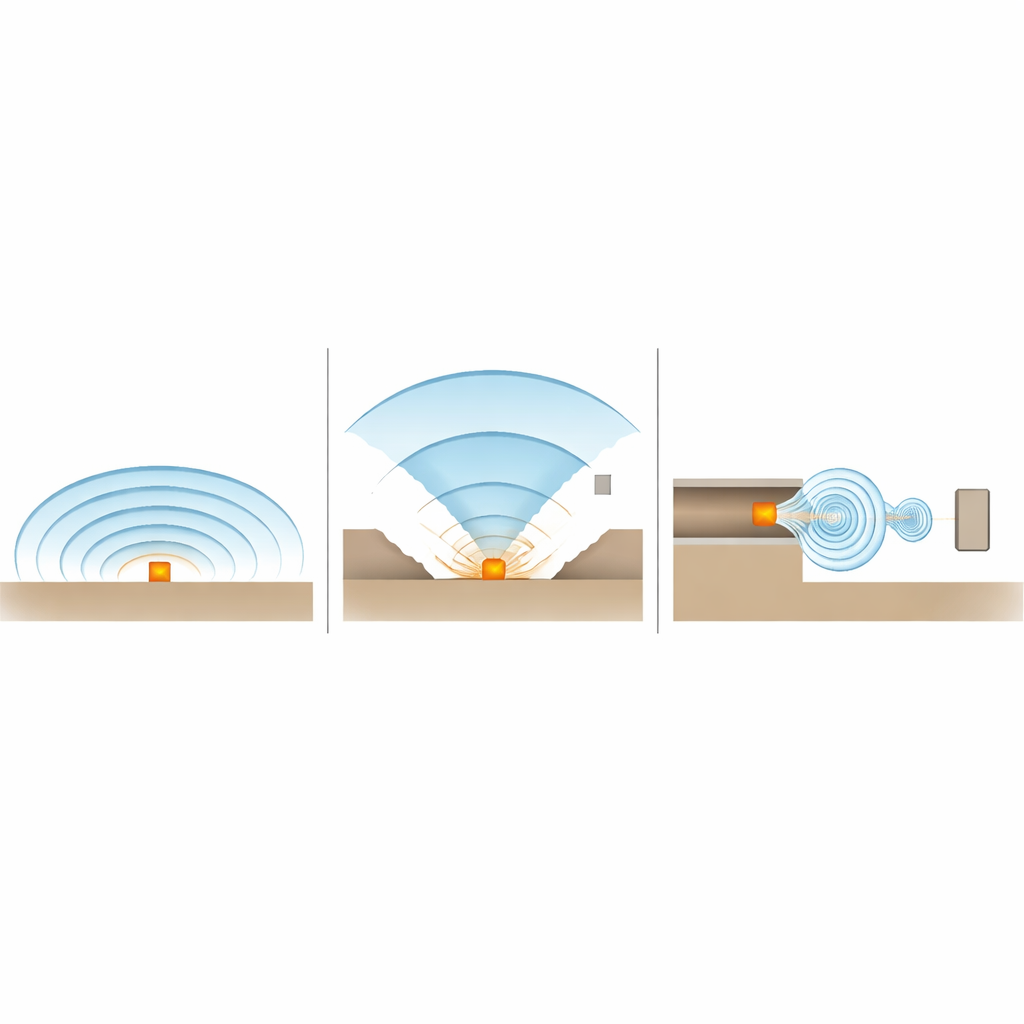

Naukowcy użyli bardzo powtarzalnego, cienkiego jak ołówek „wybuchu” stworzonego przez odparowanie drobnego drutu złotego za pomocą impulsu wysokiego napięcia. Ten sam źródło energii umieszczono w trzech różnych konfiguracjach: leżąc bezpośrednio na podłodze na otwartej przestrzeni (nieograniczone), nieco podniesione nad podłogą, tak by fala mogła odbić się od ziemi (częściowo ograniczone), oraz umieszczone wewnątrz krótkiej rury wydrukowanej w technologii 3D (ograniczone). Kamery wysokiej prędkości wizualizowały ruch fal uderzeniowych, podczas gdy czujnik ciśnienia zamocowany w dużym bloku drewnianym rejestrował to, co faktycznie odczuwałby cel. Poprzez staranne dopasowanie prędkości nadchodzącej fali we wszystkich konfiguracjach zespół zadbał, by porównywać geometrię, a nie różnice w sile wybuchu.

Co dzieje się na otwartej przestrzeni

Gdy drut leżał bezpośrednio na ziemi, wybuch zachowywał się najbardziej podobnie do idealnej krzywej z podręcznika. Ciśnienie przy celu szybko skakało do szczytu, potem spadało i przechodziło poniżej ciśnienia atmosferycznego, zanim wróciło do wartości otoczenia. Ta „faza ujemna” jest istotna, ponieważ działa na konstrukcje i tkanki ciała w przeciwnym kierunku do początkowego pchnięcia. W tym przypadku nieograniczonym, fazy dodatnia i ujemna niosły w przybliżeniu ten sam łączny ładunek w czasie, a powtarzalne testy dawały niemal identyczne wyniki. Ta otwarta konfiguracja wygenerowała czystą, pojedynczą falę uderzeniową bez dodatkowych odbić wracających do czujnika, co czyni ją mocnym punktem odniesienia do porównań.

Kiedy ziemia daje odpowiedź

Podniesienie ładunku zaledwie o kilka milimetrów nad ziemię zmieniło przebieg zdarzeń. Fala rozbiegła się na zewnątrz, uderzyła w podłoże i odbiła się ku górze, łącząc się z falą pierwotną w mocniejszy front zwany stemem Macha. Przy najmniejszych wysokościach ta złączona fala uderzała w czujnik niemal jak płaski mur powietrza, zwiększając zarówno ciśnienie szczytowe, jak i całkowite „pchnięcie” dostarczone w fazie dodatniej — do około 16,5% więcej niż w testach otwartych. W miarę podnoszenia ładunku fala odbita docierała później i układała się mniej idealnie względem pierwszej fali. Wówczas ciśnienie szczytowe spadało, a całkowite pchnięcie mogło być mniejsze niż w przypadku nieograniczonym, mimo że źródło wybuchu było takie samo. W testach częściowo ograniczonych faza ujemna zasadniczo słabła i stawała się bardziej nieregularna, ponieważ drobne przesunięcia czasowe fali odbitej mogły wciąwać się w niskociśnieniową część sygnału.

Wewnątrz rury wybuch niemal nigdy nie odpuszcza

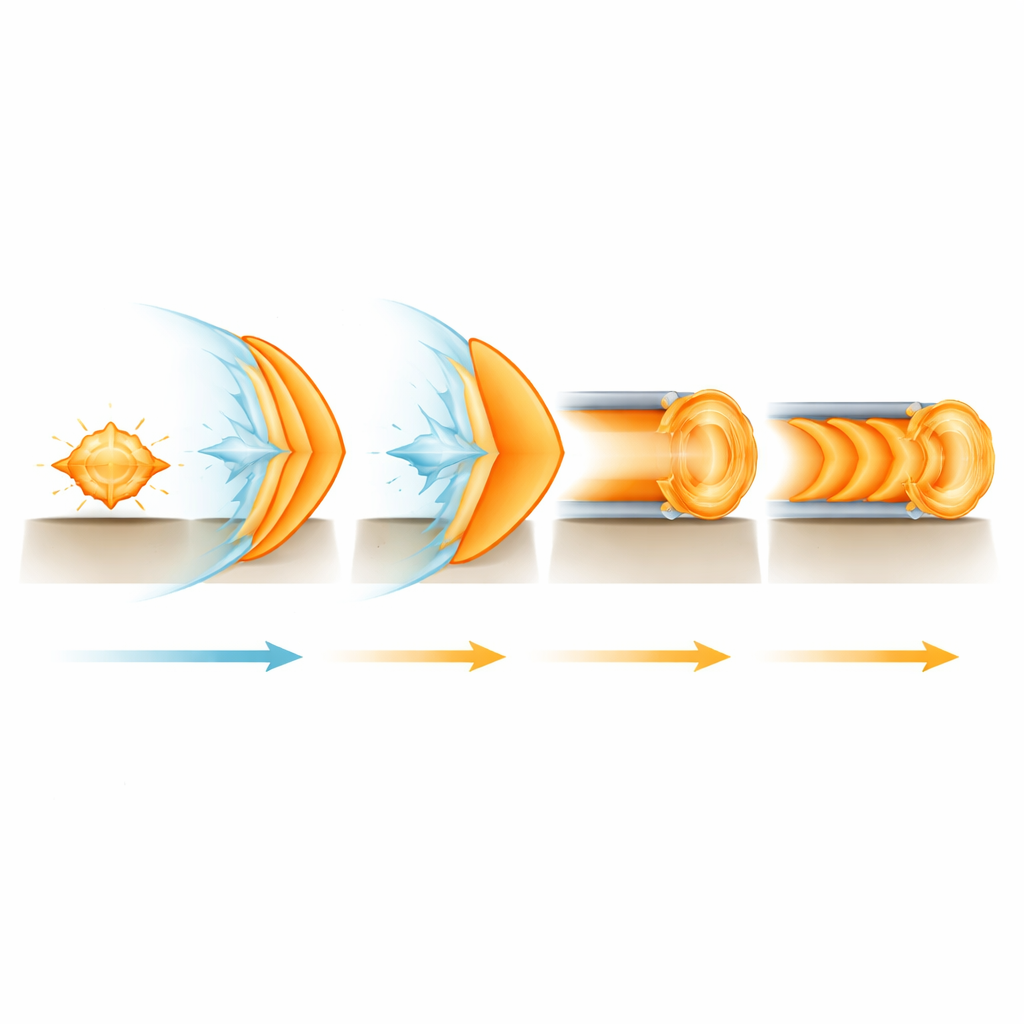

Konfiguracja ograniczona — gdzie drut złoty znajdował się wewnątrz wąskiej rury — przypominała najbardziej wiele laboratoryjnych urządzeń uderzeniowych stosowanych do badania obrażeń od wybuchu. Tutaj front uderzeniowy wystrzeliwał z rury, za którym podążał wirujący pierścień wirowy i pociąg słabszych fal odbitych od zamkniętego tylnego końca. Przy celu pierwszy skok ciśnienia wyglądał w przybliżeniu podobnie do przypadku na wolnym powietrzu, ale to, co nastąpiło potem, było zupełnie inne. Zamiast wyraźnego spadku poniżej ciśnienia atmosferycznego, rura stale dostarczała powietrze i fale odbite przesuwały się do przodu, wydłużając fazę dodatnią i niemal likwidując fazę ujemną. Całkowite pchnięcie podczas tej fazy dodatniej było około dwie trzecie większe niż w testach nieograniczonych, chociaż ciśnienie szczytowe było nieco niższe. W praktycznym sensie próbka umieszczona przed rurą doświadcza łagodniejszego „uderzenia”, ale znacznie dłuższego „pchnięcia”.

Dlaczego pełna historia ciśnienia ma znaczenie

Autorzy konkludują, że nie wystarczy dopasować jednej liczby, takiej jak ciśnienie szczytowe, próbując naśladować rzeczywiste wybuchy w laboratorium. Ta sama energia wejściowa, dostarczona przez różne geometrie, dała przebiegi fali różniące się długością trwania podwyższonego ciśnienia, siłą fazy ujemnej i liczbą dodatkowych szczytów. Ponieważ ryzyko obrażeń i zniszczenia konstrukcji zależy zarówno od wielkości, jak i czasu trwania tych obciążeń, test w rurze uderzeniowej może przeszacować lub niedoszacować tego, co zdarzyłoby się na wolnym powietrzu. Dla każdego, kto bada urazy mózgu związane z wybuchami, pancerze, pojazdy czy budynki, praca ta podkreśla potrzebę raportowania i interpretowania całej krzywej ciśnienie‑czas — oraz wyboru konfiguracji testowej, która rzeczywiście reprezentuje interesujący scenariusz rzeczywisty.

Cytowanie: Bauer, R.L., Johnson, C.E. Comparison of explosively driven shock tube and open-air blast wave propagation. Sci Rep 16, 12841 (2026). https://doi.org/10.1038/s41598-026-42282-9

Słowa kluczowe: fale wybuchowe, rury uderzeniowe, testy wybuchowe, urazy mózgu wywołane wybuchem, struktury ochronne
