Antena płytkowa dwupasmowa dla 5G NR (n48, n46, n77, n78), Wi‑Fi i zastosowań wewnętrznych

Dlaczego inteligentniejsze anteny mają znaczenie w domu i poza nim

Od strumieniowania filmów po sterowanie robotami w fabrykach — współczesne życie zależy od szybkich, niezawodnych łączy bezprzewodowych. Najnowsze standardy 5G i Wi‑Fi obiecują wyższe prędkości i więcej podłączonych urządzeń, ale wymagają też lepszego sprzętu w punktach dostępowych, routerach i gadżetach. W artykule opisano kompaktową antenę, która obsługuje dwa kluczowe pasma częstotliwości wykorzystywane przez 5G i Wi‑Fi, jednocześnie znacząco redukując wzajemne zakłócenia między własnymi elementami. W praktyce oznacza to mniejsze stacje bazowe i domowe routery, które przesyłają więcej danych z mniejszą liczbą przerwań, bez zwiększania mocy nadawania.

Mała antena zaprojektowana na zatłoczone pasma

Autorzy projektują niewielką antenę typu „patch”, działającą w tzw. zakresie sub‑6 GHz — podstawowym paśmie dla 5G New Radio i Wi‑Fi 6. Zamiast jednego promiennika urządzenie ma dwa prawie identyczne elementy umieszczone obok siebie, tworząc dwuwejściowy system multiple‑input multiple‑output (MIMO). Każdy element ma tylko 20 mm × 25 mm, a cały układ dwuwejściowy mierzy 50 mm × 25 mm, co jest zauważalnie mniejsze niż wiele porównywalnych projektów. Antena obejmuje dwa główne okna częstotliwościowe: około 3,5–3,7 GHz, wykorzystywane przez kilka kanałów mid‑band 5G, oraz około 5,2–5,5 GHz, obsługujące zarówno 5G, jak i Wi‑Fi 6. Zaprojektowanie jednej, zwartej struktury, która efektywnie pracuje w obu zakresach, pomaga producentom sprzętu obsługiwać wiele usług przy mniejszej liczbie elementów.

Prosty kształt z pomysłowym spodem

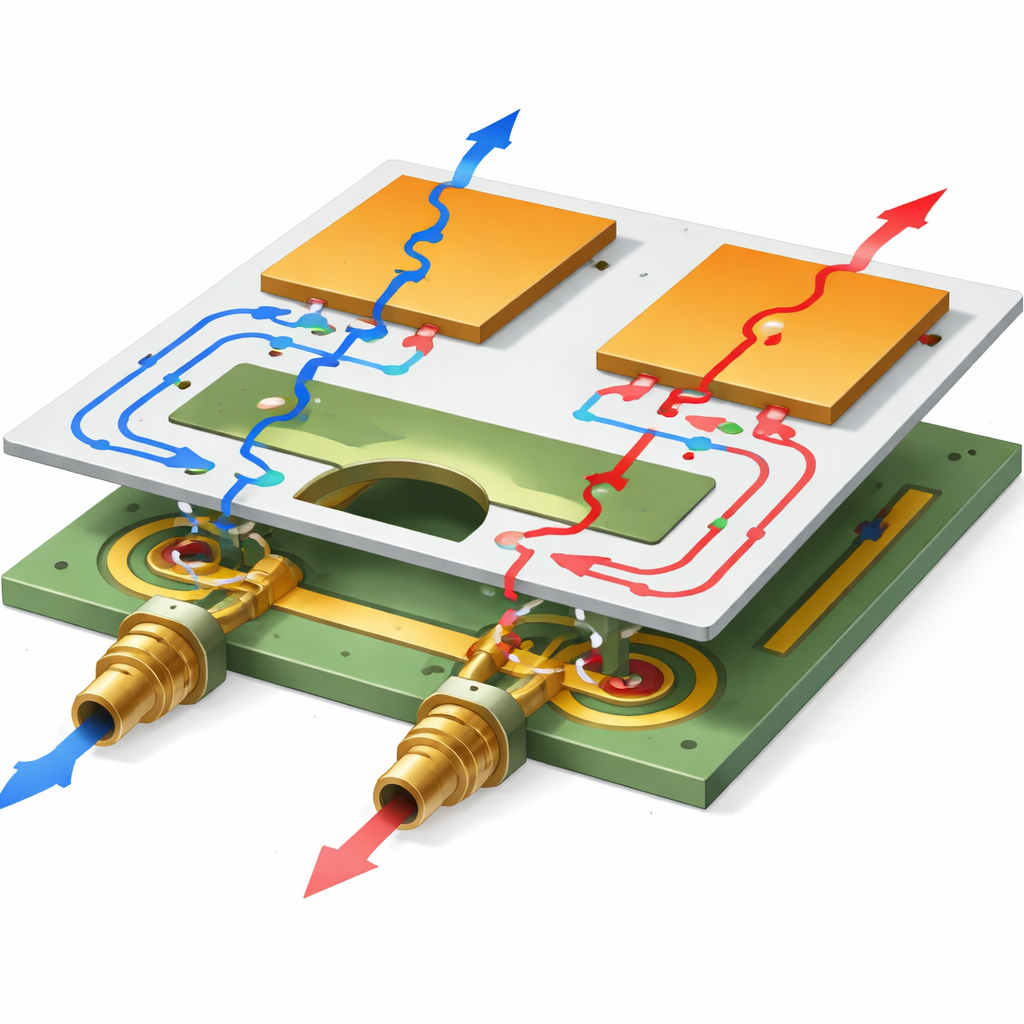

Patrząc z góry, każdy element przypomina prostokątną metalową płytkę zasilaną wąskim paskiem. Prawdziwa pomysłowość kryje się po stronie spodniej, gdzie warstwa metalowego „uziemienia” jest celowo wycięta. Zespół wykonuje półeliptyczne wycięcie i dodaje pod każdą płytką okrągły szczelinowy pierścień. Te kształty działają jak wbudowane elementy strojące, skłaniając antenę do rezonowania na dwóch odrębnych częstotliwościach, podobnie jak dzwon mający tony niskie i wysokie. Poprzez dokładne dopasowanie wymiarów — długości płytki oraz wielkości i położenia szczelin — badacze osiągają silne parametry w obu docelowych pasmach bez stosowania masywnych dodatków czy skomplikowanych struktur trójwymiarowych.

Zapobieganie wzajemnym zakłóceniom między bliźniaczymi antenami

Kiedy dwie anteny leżą blisko siebie, mają tendencję do wzajemnego zakłócania: energia, która powinna być promieniowana lub odbierana, przenika z jednej do drugiej — to problem znany jako sprzężenie wzajemne. Takie zakłócenia mogą zniweczyć zalety MIMO, które polega na tym, by anteny działały jak najbardziej niezależnie. W tym projekcie dwie płaszczyzny uziemienia są celowo połączone za pomocą pary cienkich pasków metalowych. Na pierwszy rzut oka połączenie uziemień mogłoby wydawać się zwiększać przesłuchy, lecz autorzy wykazują przeciwny efekt: paski tworzą kontrolowaną ścieżkę dla prądów powierzchniowych, kierując je tak, by likwidować niepożądane sprzężenie. Symulacje i pomiary pokazują, że zakłócenia między dwoma portami są tłumione o około 24 dB w dolnym paśmie i 20 dB w górnym paśmie — to duża izolacja jak na tak niewielki układ.

Przeliczając na parametry solidnych połączeń

Aby ocenić, jak antena sprawdzi się w rzeczywistym systemie wieloantenowym, badacze wykraczają poza proste pomiary zysku i sprawności. Analizują kilka powszechnie stosowanych wskaźników jakości MIMO, wyprowadzonych z tego, jak antena odbija i przekazuje sygnały. Współczynnik korelacji otoczek, mierzący, jak podobnie dwa porty reagują na pole elektromagnetyczne, pozostaje poniżej 0,002 — znacznie lepiej niż zwykły górny limit 0,5, co wskazuje, że każdy port efektywnie widzi niezależny kanał. Zysk dywersyjny, miara poprawy niezawodności sygnału przy łączeniu dwóch portów, jest bliski idealnym 10 dB. Jednocześnie szacowana strata pojemności kanału pozostaje poniżej 0,2 bit/s/Hz, a średni efektywny zysk każdego portu utrzymuje się w okolicach −3 dB — oba wyniki mieszczą się w pożądanych zakresach dla stabilnych łączy.

Co to oznacza dla codziennego sprzętu bezprzewodowego

Dzięki połączeniu kompaktowych rozmiarów, pokrycia dwóch pasm i silnej izolacji między dwoma elementami, proponowana antena stanowi praktyczny element konstrukcyjny dla urządzeń 5G i Wi‑Fi w domach, biurach i innych przestrzeniach wewnętrznych. Nadaje się do montażu na tanich płytkach drukowanych, dobrze działa zarówno w kluczowym paśmie mid‑band, jak i w zakresie 5 GHz, oraz zachowuje stabilne charakterystyki promieniowania odpowiednie dla nowoczesnych odbiorników MIMO. Dla osób niezaznajomionych z technicznymi detalami — wniosek jest prosty: przemyślane kształty metalowe na niewielkiej płytce mogą bezpośrednio przekładać się na płynniejsze rozmowy wideo, szybsze pobieranie i bardziej niezawodne połączenia dla rosnącej liczby urządzeń bezprzewodowych wokół nas.
