Dwupasmowy metamateriałowy absorber wspomagany grafenem z integracją uczenia maszynowego dla wysokoczułego biosensingu w paśmie THz

Nowe sposoby wykrywania chorób przy pomocy niewidzialnego światła

Fale terahercowe leżą pomiędzy mikrofalami a światłem podczerwonym i mogą przenikać przez ubrania, tworzywa sztuczne oraz cienkie warstwy tkanek. Naukowcy chcą wykorzystać je do wykrywania wczesnych oznak chorób, takich jak komórki nowotworowe czy wirusy, bez konieczności nacinania ciała. W artykule opisano maleńki, precyzyjnie wzorzysty układ, który pochłania fale terahercowe w dwóch określonych „kolorach” i łączy zaawansowane materiały z uczeniem maszynowym, przekształcając te absorpcje w wydajny, wysoce czuły biosensor.

Maleńka płytka zaprojektowana do łapania niewidzialnych fal

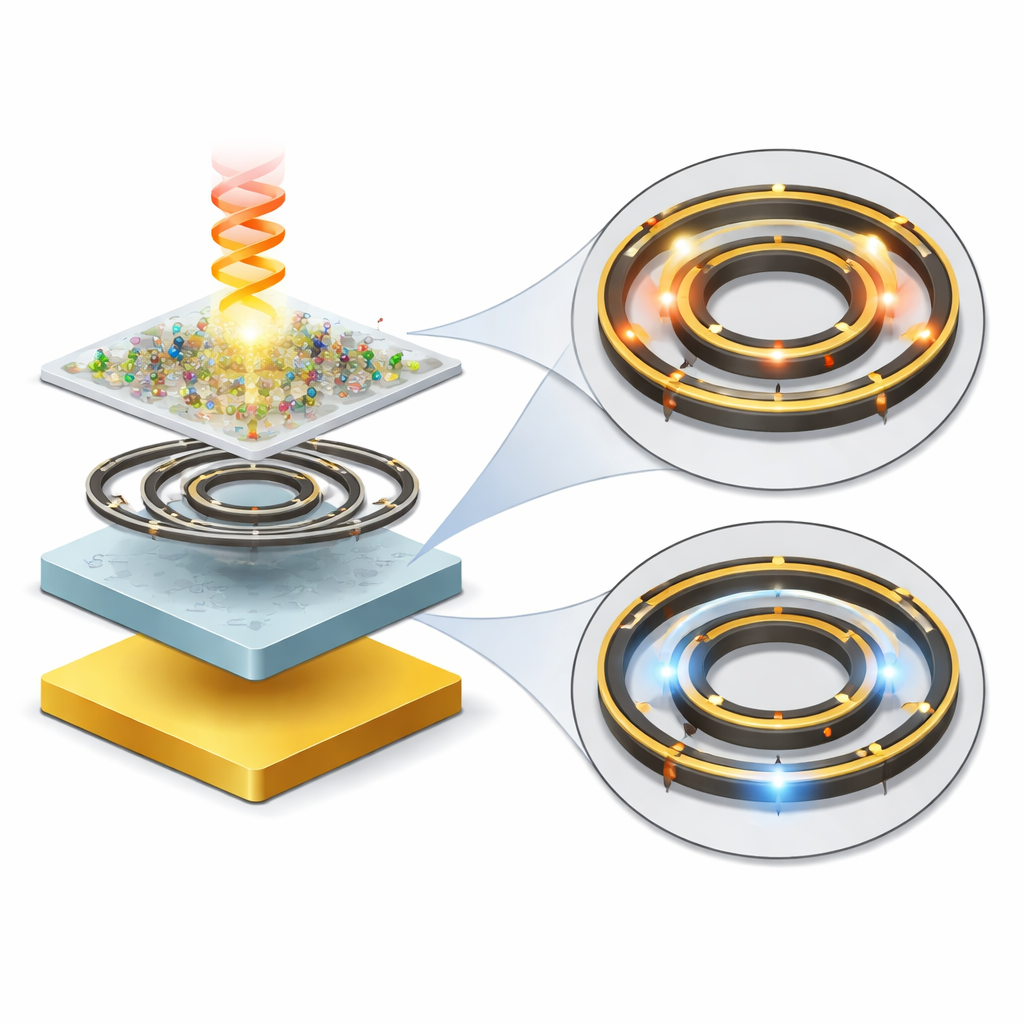

W centrum badań znajduje się płaska, kwadratowa płytka, o boku rzędu kilkudziesięciu mikrometrów, powtarzana w układzie tworzącym sensor. Każda płytka zawiera cztery zagnieżdżone ośmiokątne pierścienie: dwa wykonane ze złota i dwa z grafenu, wszystkie osadzone na cienkiej, szklopodobnej warstwie nad litym złotym podłożem. Gdy padają na ten układ fale terahercowe, złote pierścienie zachowują się jak maleńkie anteny, które naturalnie rezonują na dwóch określonych częstotliwościach, czyli „pasmach”. Złote podłoże odbija fale, które nie zostaną pochłonięte, więc energia jest albo uwięziona w strukturze, albo odbijana. Poprzez staranny dobór rozmiarów i odstępów pierścieni, badacze wymuszają na urządzeniu niemal całkowite pochłanianie energii padającej w dwóch kolorach terahercowych, ignorując inne.

Grafen daje sensorowi inteligentne, regulowane serce

Grafen, jednowarstwowa siatka atomów węgla, odgrywa kluczową rolę wspierającą. Choć niemal pozbawiony masy, doskonale przewodzi prąd i silnie reaguje na sygnały elektryczne. W nowym projekcie pierścienie grafenowe znajdują się obok złotych i działają jak precyzyjnie regulowane rezystory i induktory. Zmieniając niewielkie napięcie sterujące, zespół może przesunąć właściwości elektryczne grafenu i delikatnie dostroić, jak silnie urządzenie pochłania fale terahercowe oraz przy jakich dokładnie częstotliwościach. To strojenie zaostrza piki absorpcji i przesuwa je blisko „jednostkowości”, co oznacza, że niemal każdy foton na tych częstotliwościach jest wychwytywany. Ponieważ materiał otaczający — na przykład kropla krwi lub cienka warstwa komórek — ma bezpośredni kontakt z grafenem, nawet drobne zmiany w tym materiale pozostawiają odcisk w widmie absorpcji.

Odczytywanie drobnych zmian w celu identyfikacji komórek i wirusów

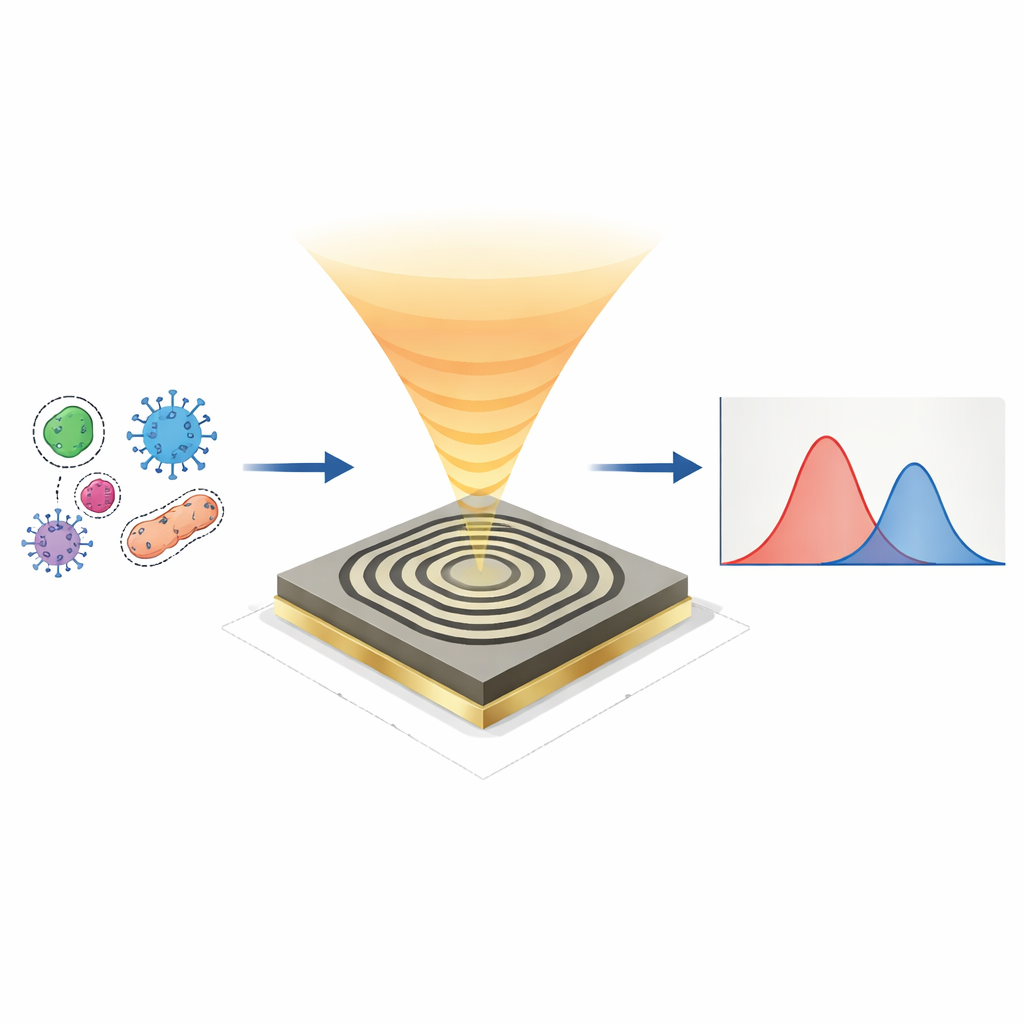

Aby przekształcić płytkę w biosensor, badacze pokrywają ją bardzo cienką warstwą próbki, taką jak cząstki wirusów lub komórki nowotworowe zawieszone w płynie. Fale terahercowe oddziałują z tą warstwą zanim dotrą do pierścieni. Różne mieszanki biologiczne nieco zmieniają łatwość propagacji fal, co modyfikuje efektywne środowisko optyczne nad pierścieniami. To z kolei przesuwa oba piki absorpcji na nieco inne częstotliwości. Zespół pokazuje, że ich urządzenie może śledzić takie przesunięcia z niezwykłą precyzją: główne pasmo silnie reaguje na niewielkie zmiany współczynnika załamania, podczas gdy drugie pasmo daje bardzo ostre, wąskie piki. Razem te cechy zapewniają wysoką czułość, znakomite wskaźniki jakości oraz czyste, powtarzalne sygnały, odpowiednie do rozróżniania różnych próbek związanych z chorobami.

Pozwalanie algorytmom kierować wydajnością sensora

Projektowanie tego typu struktur zwykle wymaga tysięcy ciężkich symulacji numerycznych, z których każda testuje nieco inną geometrię lub próbkę biologiczną. Aby to przyspieszyć, autorzy szkolą kilka modeli uczenia maszynowego do przewidywania zachowania absorbera. Dla geometrii urządzenia nieliniowe modele zespołowe, takie jak gradient boosting i lasy losowe, uczą się złożonych zależności między rozmiarami pierścieni a siłą absorpcji, umożliwiając szybkie eksplorowanie nowych projektów. Do zadań biosensingowych najlepiej sprawdza się prostszy model liniowy, ponieważ zależność między właściwościami optycznymi próbki a zmierzonym sygnałem jest niemal liniowa. Wytrenowane modele pomagają następnie klasyfikować i ilościowo oceniać zmiany spowodowane przez różne wirusy i komórki nowotworowe, zmniejszając potrzebę powtarzania pełnych symulacji falowych.

W kierunku inteligentniejszych, bardziej praktycznych testów w paśmie teraherców

Podsumowując, badanie pokazuje, że połączenie dwupasmowego metamateriałowego absorbera z grafenem i uczeniem maszynowym może dostarczyć kompaktowy, łatwy do wytworzenia biosensor w paśmie teraherców, który jest jednocześnie wysoce czuły i elastyczny. Dla osoby spoza specjalizacji oznacza to, że układ mniejszy od ziarnka kurzu może silnie „nasłuchiwać” dwóch kolorów niewidzialnego światła i przekładać subtelne przesunięcia na wyraźne sygnały informujące, jakie rodzaje komórek lub cząstek są obecne. Takie urządzenia mogłyby pewnego dnia umożliwić szybkie, nieinwazyjne przesiewowe badania w kierunku chorób, pomagając lekarzom wykrywać problemy wcześniej i z większym zaufaniem.

Cytowanie: Gupta, S., Gosi, V.C., Pareek, P. et al. Dual-band graphene-assisted metamaterial absorber with machine learning integration for high-sensitivity THz biosensing. Sci Rep 16, 12997 (2026). https://doi.org/10.1038/s41598-026-41667-0

Słowa kluczowe: biosensing w terahercach, czujnik z grafenu, metamateriałowy absorber, detekcja dwupasmowa, diagnostyka z użyciem uczenia maszynowego
