Wpływ metasurfacy i parametrów procesu na adhezję podczas transferowego druku mierzonego testem nanoscratch

Dlaczego małe wzory mają znaczenie dla wielkich ekranów

Bardzo ostre obrazy 4K i 8K wpierają technologię wyświetlania do granic możliwości. Aby zmieścić więcej pikseli w tej samej przestrzeni, inżynierowie sięgają po „metasurfacy” — ultracienkie metaliczne struktury, które precyzyjnie kierują światłem. Jednak wytwarzanie i przenoszenie tych delikatnych wzorów z formy produkcyjnej na działający ekran jest trudne: jeśli będą zbyt mocno przylegać do formy lub zbyt słabo do ekranu, transfer się nie powiedzie. Badanie to zagłębia się w to, jak i dlaczego te maleńkie struktury przylegają lub się odrywają, i pokazuje, jak dostroić ciśnienie i temperaturę, aby metasurfy można było niezawodnie drukować do wyświetlaczy następnej generacji.

Od formy fabrycznej do działającego wyświetlacza

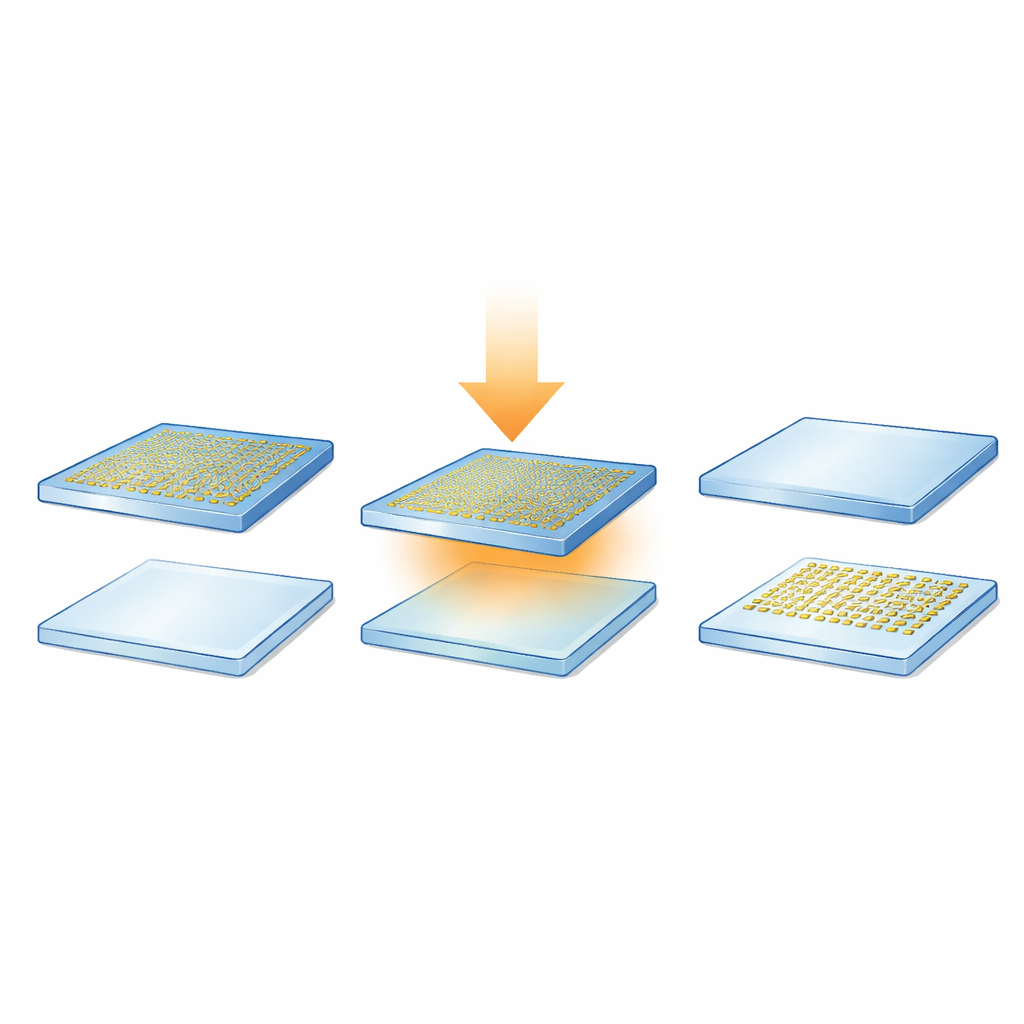

W transferowym druku cienka metaliczna warstwa ukształtowana jako metasurfaca jest najpierw tworzona na wielokrotnego użytku formie, a następnie przenoszona na oddzielne podłoże, które stanie się częścią wyświetlacza. Kluczowa jest adhezja: metasurfaca musi puścić formę i jednocześnie mocniej przylgnąć do nowego podłoża. Zbyt mocne trzymanie formy sprawi, że wzór nie zostanie przeniesiony; zbyt słabe przyleganie do podłoża spowoduje, że później się odklei, rujnując piksel. Autorzy zbudowali kontrolowany model tego procesu, używając metasurfac bazujących na srebrze i wsporników krzemowych, tworząc cztery wersje form i cztery dopasowane podłoża odzwierciedlające rzeczywiste warunki produkcyjne.

Rysowanie na skali nanometrowej, by zmierzyć „kleistość”

Poznanie, jak mocno warstwy do siebie przylegają, jest zaskakująco trudne, gdy mają one tylko kilkaset nanometrów grubości. Typowe testy przemysłowe działają w skali milimetrowej i nie rozdzielają tego, co dzieje się w pojedynczym pikselu. Zamiast tego zespół zastosował test nanoscratch: diamentowy grot naciska z kontrolowaną siłą i jest przeciągany bocznie po powierzchni. W miarę postępu zadrapania cienka warstwa metaliczna w końcu pofałduje się i odspoi. Dopasowując obrazy z mikroskopii elektronowej skanującej pokazujące miejsca inicjacji odspojenia do rejestrowanych sił w tym dokładnym punkcie, badacze mogli przekształcić ślad zadrapania w precyzyjny pomiar adhezji na ukrytym interfejsie.

Jak kształt powierzchni, ciśnienie i ciepło zmieniają uchwyt

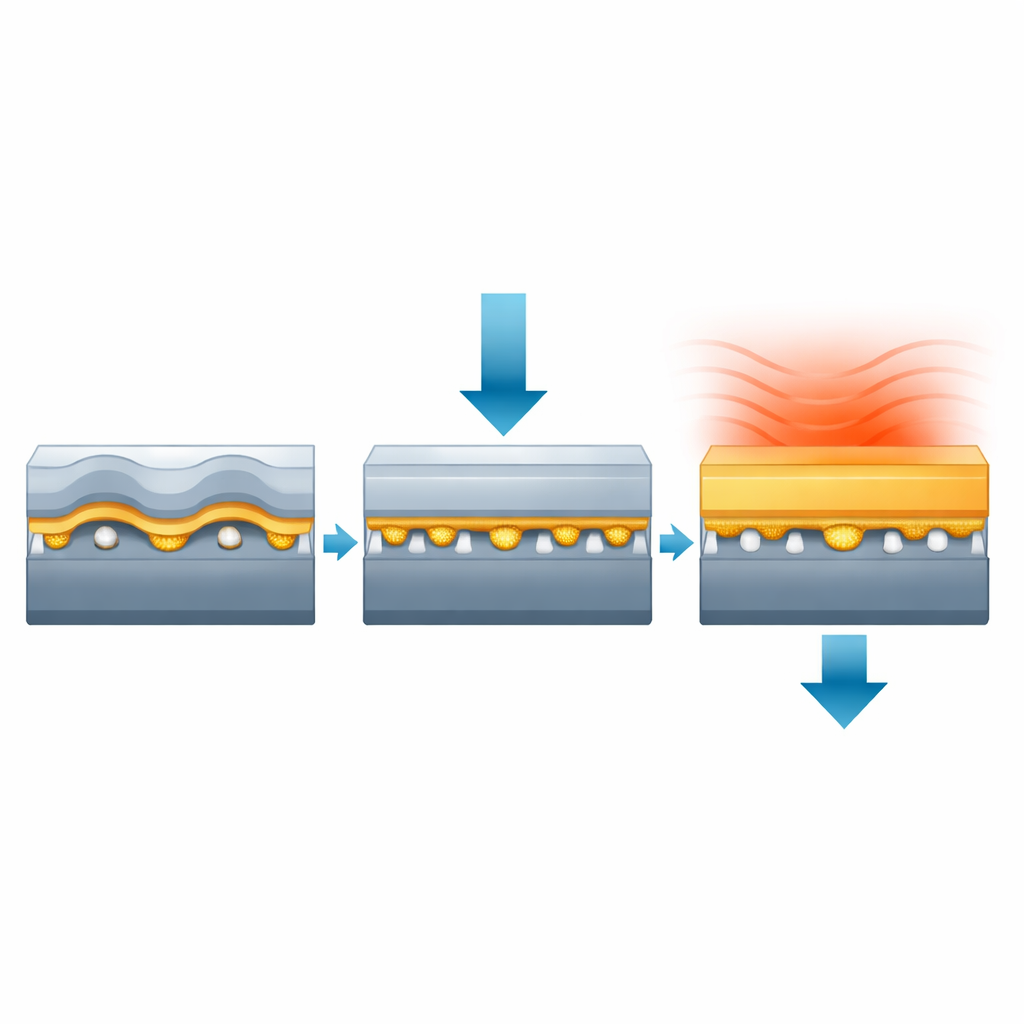

Sama metasurfaca subtelnie zmienia warunki kontaktu. Po stronie formy jej drobne otwory powodują zarówno korzystne, jak i szkodliwe efekty: wypełnienie otworów pozwala metalowi mechanicznie zablokować się w formie, ale ta sama geometria tworzy małe zagłębienia, które skracają drogę rozwoju pęknięć, ułatwiając odspojenie. Te przeciwstawne efekty niemal się znoszą, więc adhezja formy zmienia się tylko nieznacznie w obecności metasurfacy. Po stronie podłoża jednak sytuacja wygląda inaczej. Gdy pofałdowany metal jest dociśnięty do gładkiej, przygotowanej powierzchni krzemowej, pozostawia pustki — maleńkie luki bez kontaktu. To drastycznie zmniejsza rzeczywistą powierzchnię styku i obcina zmierzoną adhezję o około 85 procent w porównaniu z płaską warstwą metalu.

Znajdowanie optymalnego ciśnienia i temperatury

Aby przeciwdziałać tej utracie kontaktu, zespół zwiększył ciśnienie podczas transferu z 1 bara (w przybliżeniu warunki pokojowe) do 5 barów. Wyższe ciśnienie wcisnęło metal zarówno w formę, jak i w podłoże, wzmacniając mechaniczne zazębianie i zmniejszając pustki. Po stronie podłoża adhezja stała się tak silna, że sztywne wsporniki krzemowe pękły, zanim metasurfaca mogła się odkleić — dowód, że interfejs stał się teraz mocniejszy niż materiał podłoża. Podgrzewanie do 90 °C miało przeciwne skutki po obu stronach. W formie ogrzewanie wprowadziło naprężenia wewnętrzne, ponieważ polimerowa baza i metal rozszerzały się inaczej, osłabiając interfejs. Na podłożu temperatura zwiększała chemiczne wiązania na przygotowanej powierzchni, ale także podnosiła naprężenia resztkowe; te dwa wpływy w dużej mierze się równoważyły, utrzymując adhezję podobną do przypadku chłodniejszego.

Jak to prowadzi przyszłe ultra-ostre wyświetlacze

Porównując formy i podłoża przygotowane w dopasowanych warunkach, autorzy wykazali, że niezawodny transfer wymaga, aby podłoże trzymało metasurfacy znacznie mocniej niż forma. Ich dane pokazują, że zastosowanie 5 barów ciśnienia w 90 °C daje najlepszą równowagę: uchwyt formy zostaje osłabiony przez naprężenia termiczne, podczas gdy interfejs podłoża staje się wyjątkowo wytrzymały. W praktycznym ujęciu ta recepta dostarcza jasnych, ilościowych wskazówek dla producentów dążących do masowej produkcji wyświetlaczy OLED opartych na metasurfacach o gęstościach pikseli znacznie przekraczających dzisiejsze limity, przybliżając płynniejsze, ostrzejsze obrazy do codziennych urządzeń.

Cytowanie: Park, Y., Choi, DG., Jung, JY. et al. Effect of metasurface and process parameters on adhesion during transfer printing using a nanoscratch test. Sci Rep 16, 12924 (2026). https://doi.org/10.1038/s41598-026-40867-y

Słowa kluczowe: metasurfaca, transferowy druk, adhezja, ultra-wysokorozdzielcze wyświetlacze, testy nanoscratch
