Opracowanie i uzasadnienie rozwiązań technicznych dla konstrukcji długobazowego platformowego wagonu do przewozu kontenerów o dużej ładowności

Dlaczego mądrzejsze wagony towarowe mają znaczenie

Kiedy kupujesz świeże owoce z zagranicy lub zamawiasz coś przez internet, jest duże prawdopodobieństwo, że część drogi odbyło to w metalowym kontenerze na pociągu. Wraz ze wzrostem handlu koleje muszą przewozić coraz więcej kontenerów szybciej i taniej, nie rezygnując z bezpieczeństwa. Artykuł opisuje, jak nowy typ długiego, niskiego wagonu może zabrać więcej ciężkich kontenerów na jeden kurs, pozostając bezpiecznym i trwałym, przy użyciu nowoczesnych symulacji komputerowych i badań w pełnej skali do dopracowania projektu.

Lepsze wykorzystanie każdego metra

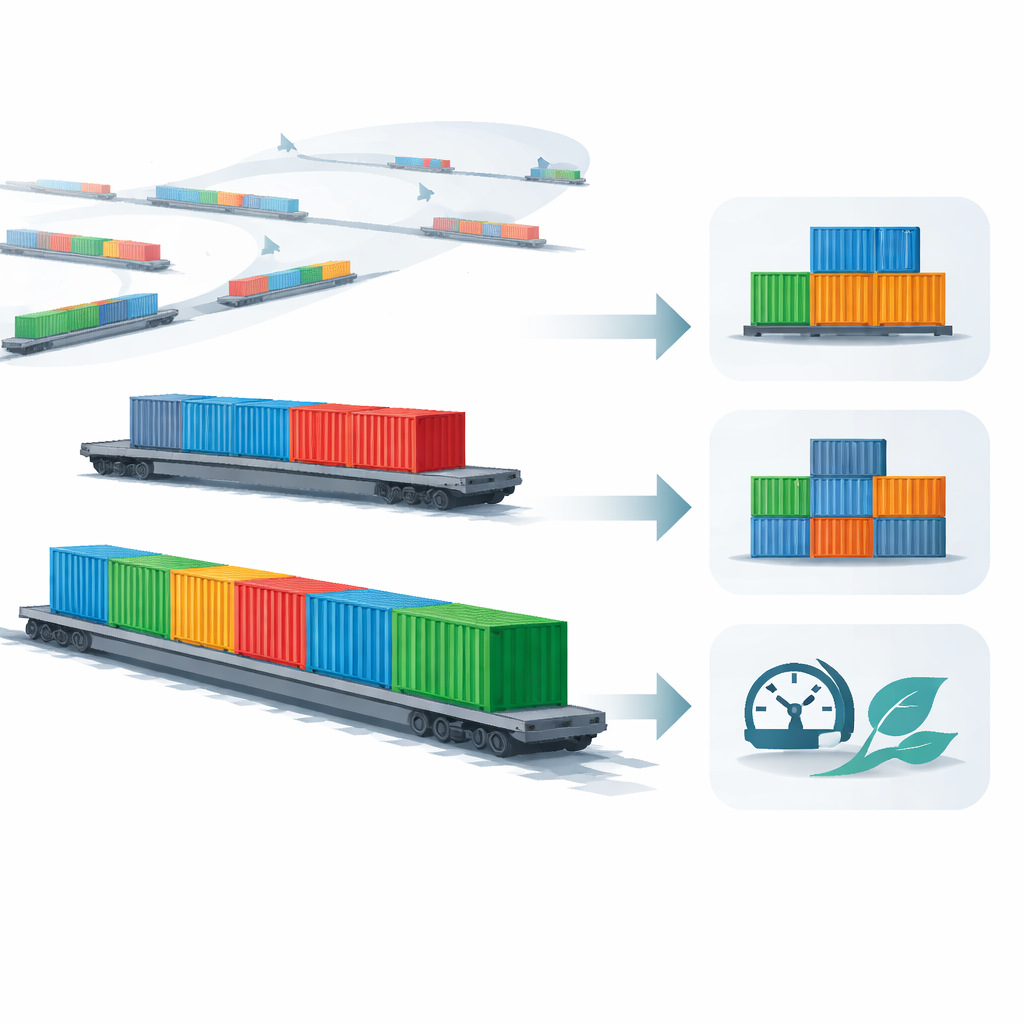

Wiele platformowych wagonów eksploatowanych obecnie w Uzbekistanie i krajach sąsiednich może pomieścić albo jeden kontener 40‑stopowy, albo dwa kontenery 20‑stopowe, pozostawiając część długości wagonu pustą. Ta zmarnowana przestrzeń oznacza niepełne wykorzystanie dopuszczalnej ładowności, przez co potrzebne są większe liczby wagonów i kursów do przewiezienia tej samej ilości ładunku. Autorzy twierdzą, że dłuższe wagony platformowe — zdolne zabrać cztery kontenery 20‑stopowe lub dwa 40‑stopowe plus dodatkowy ładunek — mogą znacznie efektywniej wykorzystać tę przestrzeń, zwiększając ilość przewożonych towarów na pociąg i obniżając koszt transportu na tonę.

Wybór praktycznego punktu wyjścia

Projektowanie lepszego wagonu to nie tylko upakowanie większej ilości ładunku. Ważą tu również masa własna wagonu, wytrzymałość ramy oraz ograniczenia lokalnej produkcji. Zespół zaczął od porównania kilku istniejących modeli platformowych od różnych producentów, analizując ich ładowność, masę własną i obciążenie na poszczególne osie. Wybrali powszechnie stosowany projekt oznaczony jako model 13‑644 jako punkt wyjścia, ponieważ jest już przystosowany do sieci kolejowej 1520 mm typowej dla regionu i oferuje dobry kompromis między wytrzymałością a praktycznością, wykorzystując stale, które lokalne zakłady są w stanie przetwarzać.

Przeprojektowanie ukrytego szkieletu

Pod kontenerami platforma to w zasadzie szkielet zespawany z stalowych belek. Autorzy skupili się na kluczowych belkach biegnących wzdłuż i poprzecznie przez wagon, w szczególności na długiej belce środkowej przenoszącej znaczną część obciążeń. Ocenili kilka standardowych rozmiarów belek wykonanych z wytrzymałej stali niskostopowej, używając oprogramowania inżynierskiego opartego na metodzie elementów skończonych do przewidzenia, jak te belki będą się zginać i odkształcać pod ciężkimi ładunkami. Celem było znalezienie belki lekkiej, ale wytrzymałej, z naprężeniami znacznie poniżej dopuszczalnych granic materiału. Obliczenia wykazały, że spawana belka dwuteowa o wysokości około 700 mm zapewnia najlepszy kompromis: utrzymywała naprężenia na bezpiecznym poziomie, jednocześnie redukując masę własną wagonu na tyle, że zwiększyła ładowność o około jedną tonę.

Próby nowej ramy

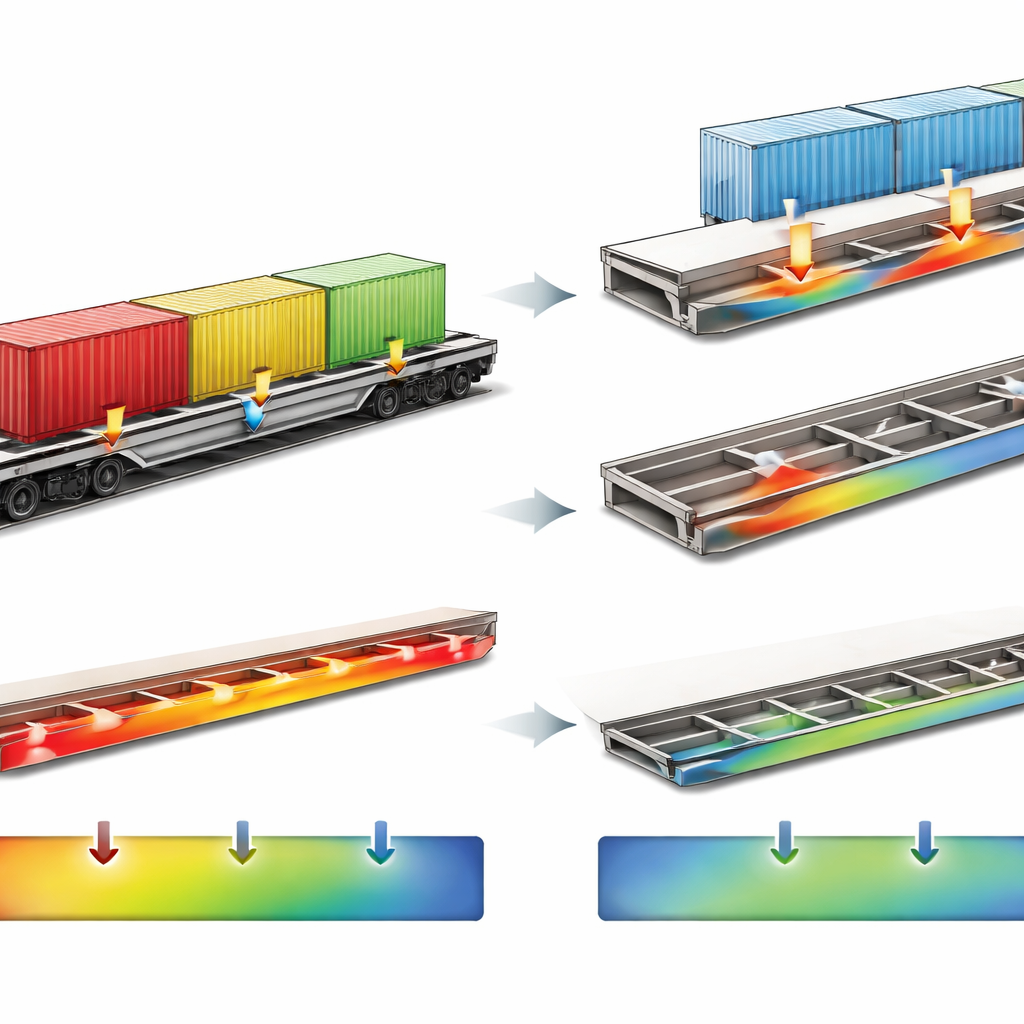

Po ustaleniu głównych elementów konstrukcyjnych zespół zbudował szczegółowy trójwymiarowy model komputerowy długobazowego wagonu. Zasymulowali różne sytuacje realne określone w normach kolejowych — takie jak silne uderzenia podczas manewrów, ruszanie i hamowanie pociągu oraz przejazd przez łuki — przy dwóch układach załadunku: cztery kontenery 20‑stopowe oraz dwa 40‑stopowe. Wirtualne „punkty pomiarowe” rozmieszczone w ramie ujawniły miejsca szczytowych naprężeń i sposób przenoszenia sił z kontenerów na belki. Model wykazał, że wszystkie naprężenia pozostają poniżej dopuszczalnych wartości z komfortową marginesem bezpieczeństwa, a rozkład obciążeń był bardziej równomierny w nowym projekcie, szczególnie przy ułożeniu kontenerów jako dwóch jednostek 40‑stopowych.

Weryfikacja przewidywań komputerowych na torze

Aby sprawdzić, czy symulacje odpowiadają rzeczywistości, badacze zbudowali prototyp długobazowego wagonu i wyposażili go w dziesiątki drobnych tensometrów — czujników mierzących, jak bardzo powierzchnia metalowa rozciąga się pod obciążeniem. W testach fabrycznych popychali i ciągnęli wagon dużymi podnośnikami, aby odtworzyć najsilniejsze siły spodziewane w eksploatacji, a następnie mierzyli naprężenia w krytycznych miejscach, takich jak węzły łączenia głównych belek. Później uruchomili załadowany wagon na torze testowym z odcinkami prostymi i zakrętami przy różnych prędkościach do 80 km/h, ponownie rejestrując uginanie ramy. W testach statycznych i dynamicznych najwyższe zmierzone naprężenia pozostały bezpiecznie poniżej granic określonych w krajowych normach i bardzo dobrze zgadzały się z wartościami z symulacji, różniąc się o mniej niż około osiem procent.

Co to oznacza dla codziennego transportu towarów

Mówiąc prostym językiem, badanie pokazuje, że starannie przeprojektowany długobazowy wagon platformowy może bezpiecznie przewozić więcej ciężkich kontenerów przy jedynie niewielkim wzroście złożoności konstrukcji. Poprzez redukcję masy własnej wagonu i zmianę kształtu belek inżynierowie zyskali dodatkową tonę ładowności i osiągnęli bardziej równomierne rozłożenie sił w ramie, nie zbliżając stali do granicy wytrzymałości. Ponieważ materiały i metody odpowiadają istniejącym możliwościom produkcyjnym w Uzbekistanie, nowy projekt został już wdrożony do produkcji jako kolejna generacja wagonu kontenerowego. Dla spedytorów i konsumentów takie udoskonalenia oznaczają pociągi przewożące więcej towarów na kurs, pomagając kolejom sprostać rosnącemu handlowi bardziej efektywnie, przy jednoczesnym ograniczeniu kosztów transportu i zużycia energii.

Cytowanie: Rahimov, R., Zafarov, D. & Khurmatov, Y. Development and justification of technical solutions for the design of a long-base flat car for the transportation of high-capacity containers. Sci Rep 16, 9868 (2026). https://doi.org/10.1038/s41598-026-40185-3

Słowa kluczowe: transport kolejowy towarów, transport kontenerów, projekt wagonu platformowego, inżynieria konstrukcyjna, analiza metodą elementów skończonych
