Projekt fotonicznego czujnika bolometrycznego z wykorzystaniem mikroringów do wykrywania promieniowania wysokoenergetycznego

Obserwowanie niewidzialnych burz w kosmosie

Wysoko nad Ziemią przebiegają nagłe wybuchy wysokoenergetycznego promieniowania, które przelatuje obok naszej planety niemal bez ostrzeżenia. Zdarzenia te mają znaczenie dla astronautów, satelitów, a nawet sieci energetycznych na powierzchni, lecz stosowane do ich monitorowania instrumenty bywają masywne i energochłonne. W artykule przedstawiono nowy rodzaj miniaturowego sensora optycznego, który mógłby znaleźć się na małych satelitach i dyskretnie śledzić te niewidzialne burze, wyczuwając słabe ocieplenia, które po sobie zostawiają.

Dlaczego maleńkie satelity potrzebują nowych „oczu”

Przestrzeń kosmiczna jest wypełniona energetycznymi cząstkami i promieniowaniem gamma pochodzącym ze Słońca, z wyładowań atmosferycznych, a także z odległych wybuchów kosmicznych. Aby je właściwie monitorować, detektory muszą pracować w przestrzeni, a nie na Ziemi. Tradycyjne instrumenty do pomiaru promieniowania gamma opierają się na dużych komorach gazowych, ciężkich kryształach lub układach półprzewodnikowych, które mogą ulegać degradacji przy silnym promieniowaniu i często wymagają złożonej elektroniki. Systemy te trudno zmieścić na CubeSatach i innych miniaturowych statkach kosmicznych, których ograniczenia dotyczące rozmiaru, masy i zużycia energii są bardzo surowe. Autorzy zastanawiają się, czy kompaktowy, zintegrowany detektor optyczny mógłby zaoferować podobną czułość, zajmując przy tym jedynie niewielki fragment satelity.

Świetlny pierścień działający jak miniaturowy czujnik ciepła

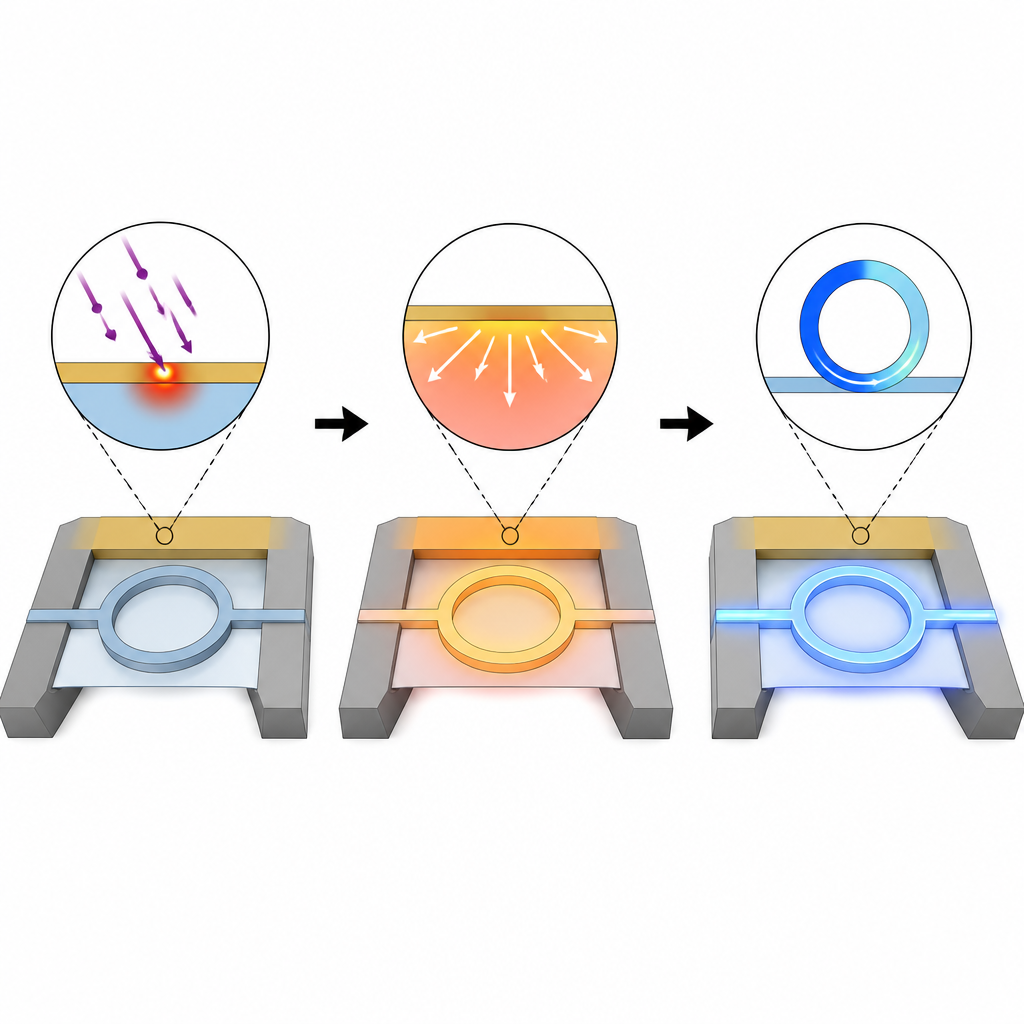

Proponowane urządzenie opiera się na mikroskopijnych pierścieniach, które kierują światło laserowe na krzemowym układzie. W normalnych warunkach każdy pierścień przepuszcza pewne kolory światła, a inne blokuje — podobnie jak pudło rezonansowe, które wzmacnia konkretne tony. Pierścienie osadzone są na cienkiej, szklisto przypominającej membranie i przykryte bardzo cienką warstwą złota, która pełni rolę celu dla padającego promieniowania. Gdy promień gamma lub energetyczna cząstka uderzy w złoto, przekazuje energię jako ciepło, nieznacznie ogrzewając pobliski pierścień. Ta drobna podwyżka temperatury subtelnie zmienia sposób, w jaki pierścień prowadzi światło, przesuwając preferowaną długość fali. Obserwując zmiany intensywności transmitowanego światła przy stałej barwie, elektronika na satelicie może wywnioskować, ile energii zostało zdeponowane.

Jak dobrze sensor pochłania i odczuwa ciepło

Wykorzystując szczegółowe modele komputerowe, autorzy porównują kilka metali, by znaleźć najlepszy absorber promieniowania wysokoenergetycznego. Złoto wyróżnia się, pochłaniając dużą część energii promieniowania gamma w zakresie istotnym dla błysków związanych z burzami, a jednocześnie pozostaje zgodne ze standardową technologią wytwarzania układów scalonych. Symulacje pokazują, że warstwa złota o grubości 10 mikrometrów może pochłaniać od kilku procent do niemal wszystkich padających niskoenergetycznych fotonów gamma, a także dobrze działa dla energetycznych elektronów. Drugi zestaw modeli śledzi rozprzestrzenianie się zdeponowanego ciepła przez maleńką strukturę. Temperatura w obrębie pierścienia ujednolica się w czasie rzędu około dziesięciu mikrosekund i powraca do stanu wyjściowego w czasie krótszym niż jedna setna sekundy, co jest wystarczająco szybko, aby śledzić krótkotrwałe impulsy promieniowania. Zmiana preferowanej długości fali pierścienia rośnie w przybliżeniu proporcjonalnie do energii wpadającej, co ułatwia kalibrację urządzenia.

Zaprojektowany, by przetrwać lot w kosmos

Ponieważ warstwa absorbująca jest gęsta, a membrana cienka, wytrzymałość mechaniczna stanowi kluczowe zagadnienie. Zespół testuje więc, jak struktura zachowywałaby się podczas drgań typowych dla startu rakietowego. Ich modele pokazują, że pierwsze rezonanse mechaniczne leżą daleko powyżej częstotliwości, jakim zwykle poddawany jest mały satelita podczas wynoszenia, nawet gdy warstwa złota jest pogrubiona. Elementy, które poruszają się najbardziej podczas drgań, umieszczono z dala od torów optycznych, dzięki czemu maleńkie prowadnice światła pozostają dobrze wyrównane. Ogólnie struktura łączy silną izolację termiczną, potrzebną do czułości, z wystarczającą sztywnością, by zachować integralność i funkcjonalność na orbicie.

Co to może oznaczać dla obserwacji pogody kosmicznej

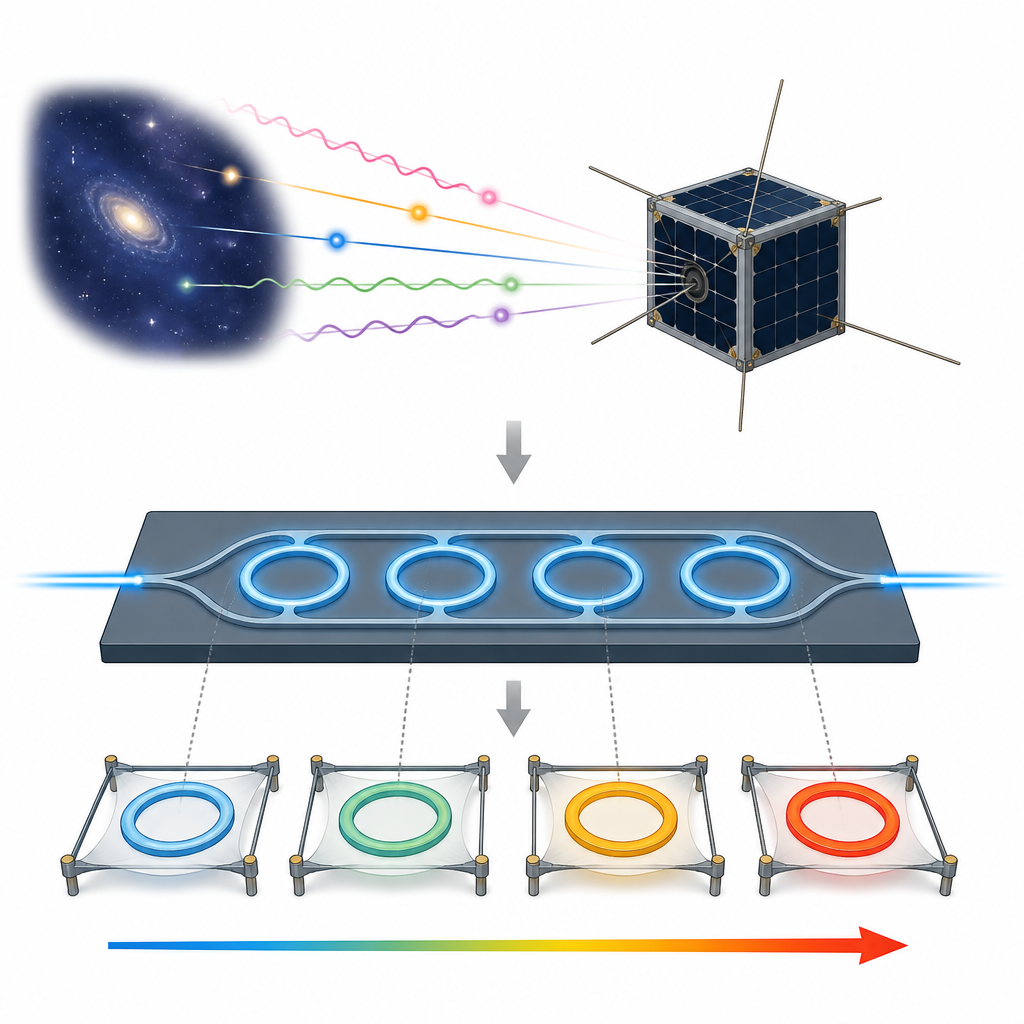

Analiza sugeruje, że ten sensor z mikroringiem mógłby wykrywać depozyty energii rzędu zaledwie kilku dziesiątek tysięcy elektronowoltów, pozostając jednocześnie małym, lekkim urządzeniem kompatybilnym z pracą w temperaturze pokojowej. Tablice takich pierścieni, każdy strojony lub pokryty inaczej, mogłyby jednocześnie obserwować różne typy promieniowania na jednym chipie, poprawiając świadomość sytuacyjną zarówno dla CubeSatów, jak i większych misji. Choć praca ma charakter teoretyczny na obecnym etapie, wskazuje na przyszłe instrumenty satelitarne, które za pomocą światła będą wyczuwać drobne zmiany temperatury, przekształcając kompaktowe fotoniczne układy w czułe „oczy” na wydarzenia wysokoenergetyczne przetaczające się przez przestrzeń bliską Ziemi.

Cytowanie: Maleki, M., Brunetti, G. & Ciminelli, C. Design of a photonic bolometric sensor using microring resonators for high-energy radiation detection. Sci Rep 16, 15237 (2026). https://doi.org/10.1038/s41598-026-39369-8

Słowa kluczowe: promieniowanie kosmiczne, promienie gamma, czujniki CubeSat, fotoniczny mikroring, detektor bolometryczny
