Wzmacnianie wytrzymałości wiązania elektrolitycznie miedzianych filarów w obudowach półprzewodników przez kontrolę orientacji ziaren

Dlaczego maleńkie metalowe wieże mają znaczenie dla szybkich układów

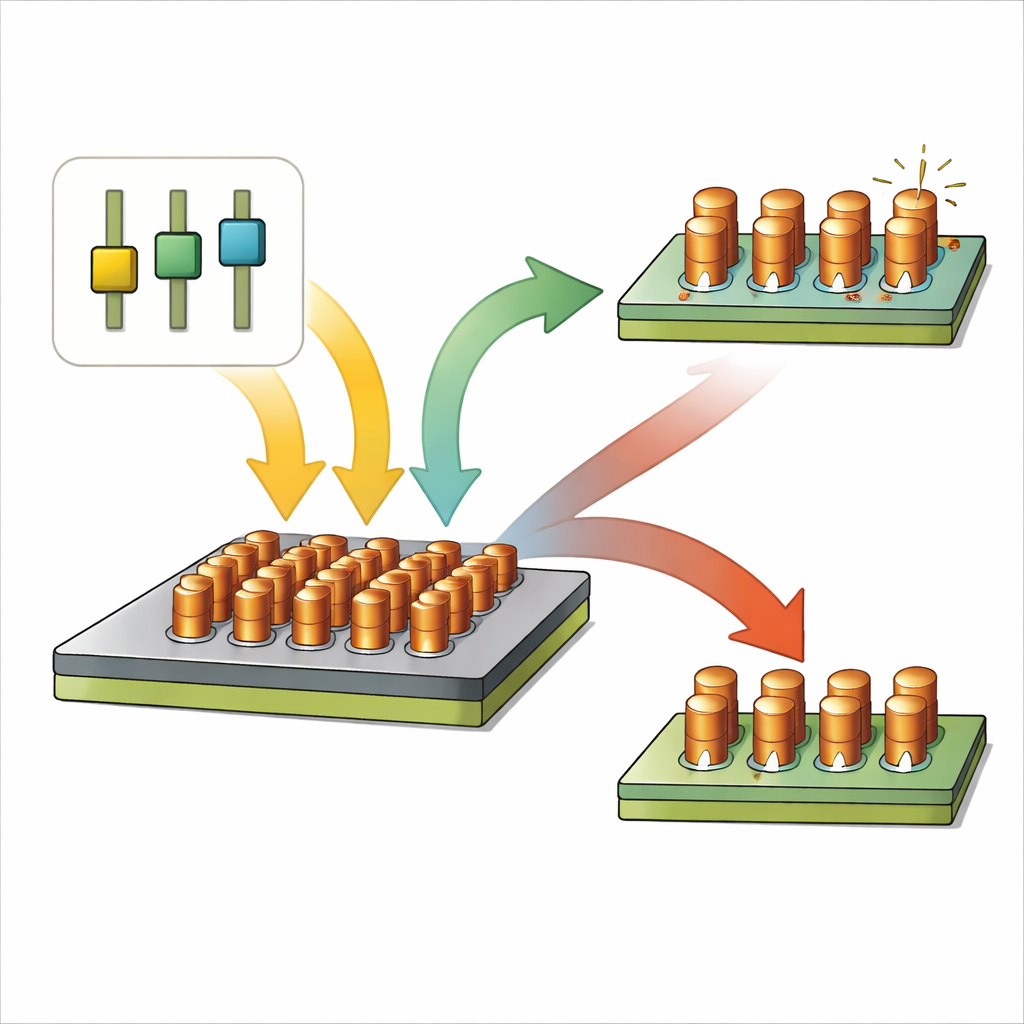

W nowoczesnych komputerach wysokiej wydajności i sprzęcie sztucznej inteligencji pamięci muszą wymieniać dane z oszałamiającą prędkością. W tym celu polegają na tysiącach maleńkich metalowych wież, zwanych filarami miedzianymi, które stoją między układem krzemowym a jego obudową. Filaru te przenoszą sygnały elektryczne, odprowadzają ciepło i pomagają utrzymać warstwę połączeń razem. W miarę jak inżynierowie umieszczają więcej połączeń na mniejszej przestrzeni, każdy filar staje się cieńszy i bliżej sąsiadów, przez co wytrzymałość każdego pojedynczego złącza jest krytyczna. To badanie pokazuje, jak subtelna zmiana w sposobie wzrostu tych miedzianych filarów może przesądzić o tym, czy obudowa będzie trwała i odporna, czy też może pękać pod obciążeniem.

Od wybrzuszeń lutowniczych do miedzianych wież

Przez lata standardowym sposobem łączenia układu z obudową były płaskie grudki lutu. Jednak gdy odstępy między połączeniami maleją poniżej około jednej dziesiątej milimetra, te miękkie wybrzuszenia tracą wysokość i tłoczą się obok siebie, ograniczając wydajność i niezawodność. Filaru miedziane oferują bardziej eleganckie rozwiązanie: sztywną kolumnę miedzi z cienką czapką lutowniczą. Ta sztywna forma utrzymuje stałą wysokość odstępu, poprawia przewodność elektryczną i cieplną oraz pozwala na gęstsze upakowanie. Jednak wewnętrzny układ krystaliczny miedzi i sposób, w jaki kształtuje się jej powierzchnia podczas produkcji, w dużym stopniu decydują o tym, jak dobrze każdy filar pozostaje przytwierdzony, gdy urządzenie się nagrzewa, chłodzi i wygina w czasie pracy.

Jak sposób wytwarzania metalu zmienia jego wewnętrzny układ

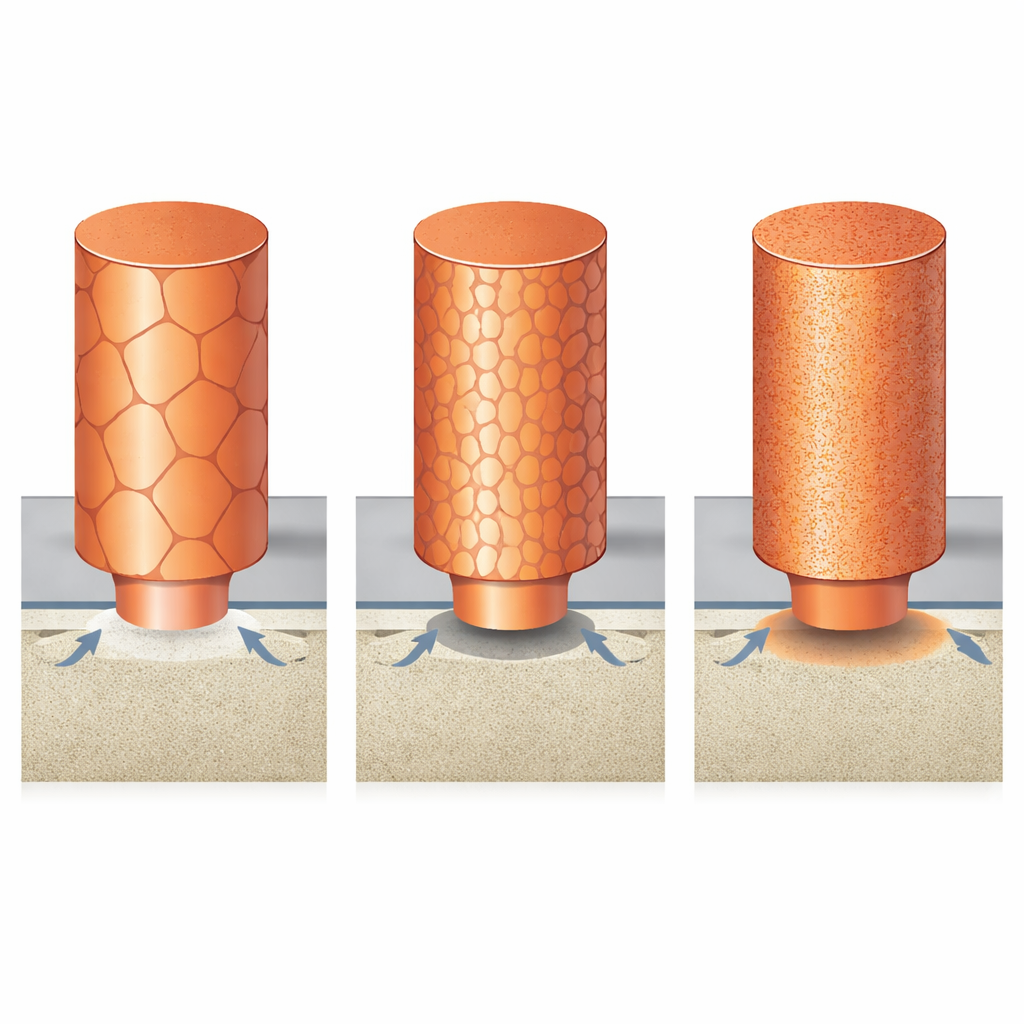

Naukowcy wytworzyli filary miedziane o szerokości zaledwie 25 mikrometrów — około jednej czwartej grubości ludzkiego włosa — stosując stały skład chemiczny w kąpieli galwanicznej, ale trzy różne ustawienia prądu elektrycznego podczas wzrostu. Za pomocą mikroskopów elektronowych i technik dyfrakcyjnych zmapowali maleńkie ziarna krystaliczne wewnątrz każdego filara. Przy najniższym natężeniu prądu miedź rosła jako stosunkowo duże, uporządkowane kolumny zdominowane przez jedną szczególnie stabilną orientację. Wraz ze wzrostem prądu metal krzepł szybciej, tworząc dużo drobniejsze ziarna o zróżnicowanych orientacjach. To zagęszczenie ziaren może wydawać się korzystne, ponieważ małe ziarna często wzmacniają metale, ale też tworzy znacznie więcej wewnętrznych granic, gdzie atomy są nieuporządkowane i bardziej podatne na atak chemiczny.

Ukryte wcięcia osłabiające połączenie

Po wyhodowaniu filarów zespół usunął tymczasową warstwę „nasion” miedzi pod nimi przy pomocy roztworu kwasu. W idealnym przypadku ten etap po prostu usuwa niepożądany metal, ale w praktyce może też podcinać boki u podstawy każdego filara, wycinając małe wgłębienie zwane podcięciem. Analiza przekrojów wykazała, że filary powstałe przy niskim prądzie rozwijały tylko płytkie podcięcia, poniżej pół mikrometra głębokości. Filaru przy wysokim prądzie, z drobniejszą siecią ziaren, wykazywały znacznie większe wydrążone obszary, sięgające niemal dwóch mikrometrów. Ponieważ granice ziaren stanowią łatwe ścieżki dla roztworu trawiącego, ich większa liczba ułatwiała płynowi rozprzestrzenianie się na boki i wydrążanie podstawy.

Pomiary wytrzymałości i mapowanie naprężeń

Aby sprawdzić, jak te kształty wpływają na rzeczywistą wydajność, zespół popychał pojedyncze filary na boki aż do ich zniszczenia, naśladując silne obciążenie mechaniczne. Filaru wytworzone przy niskim prądzie z małymi podcięciami wytrzymywały prawie dwukrotnie większą siłę niż te wyprodukowane przy najwyższym prądzie. Mikroskopia złamanych złączy ujawniła, że mocne filary miały tendencję do rozrywania się wewnątrz samej miedzi — to plastyczne, pochłaniające energię uszkodzenie. Natomiast filary z dużymi podcięciami często oddzielały się wzdłuż wydrążonej krawędzi — jest to uszkodzenie adhezyjne, wskazujące na słaby interfejs. Symulacje komputerowe trójwymiarowego rozkładu naprężeń potwierdziły, że podcięcia koncentrują naprężenia przy dolnym rancie filara, dokładnie tam, gdzie obserwowano początki pęknięć.

Projektowanie bardziej wytrzymałych połączeń dla przyszłych układów

Podsumowując, badanie pokazuje, że w przypadku tych miedzianych filarów największym zagrożeniem dla niezawodności nie jest podstawowa wytrzymałość metalu, lecz nieodwracalna wada geometryczna wycinana podczas trawienia. Galwanizacja przy wysokim prądzie rafinuje strukturę ziaren, lecz sprzyja głębokim podcięciom, które wyraźnie podnoszą lokalne naprężenia i drastycznie obniżają wytrzymałość wiązania. Galwanizacja przy niskim prądzie sprzyja większym, bardziej stabilnym ziarnom, hamuje wzrost podcięć i daje trwalsze złącza. Dla producentów układów oznacza to, że staranne dostrojenie natężenia prądu podczas galwanizacji — a w przyszłości wieloetapowe profile prądowe — oferuje praktyczną drogę do filarów, które zapewnią następnym generacjom pamięci szybkość i wytrzymałość przez lata pracy.

Cytowanie: Yoon, J., Shin, T., Kim, D. et al. Enhancing bonding strength of the electroplated Cu pillars for semiconductor package by controlling grain orientation. Sci Rep 16, 9814 (2026). https://doi.org/10.1038/s41598-026-38879-9

Słowa kluczowe: wybrzuszenia słupkowe z miedzi, obudowy półprzewodnikowe, galwanizacja, mikrostruktura, niezawodność mechaniczna
