Elastyczny aktywna-macierzowa matryca mikro-LED o architekturze 1T-1FeMFET z projektem wolnym od ograniczeń skalowania

Dlaczego cieńsze, giętkie ekrany mają znaczenie

Od inteligentnych zegarków przylegających do nadgarstka po rolowane tablety mieszczące się w kieszeni — przyszłe urządzenia będą wymagać ekranów, które nie tylko są jasne i ostre, ale także potrafią się zginać bez uszkodzeń i konsumować bardzo mało energii. Badania te przedstawiają nowy sposób budowy takich wyświetlaczy, wykorzystujący maleńkie źródła światła i wbudowaną pamięć, dzięki czemu każdy piksel może pozostać jasny przy znacznie niższym zużyciu energii, nawet na elastycznej folii plastikowej.

Wyjście poza dzisiejsze projekty pikseli

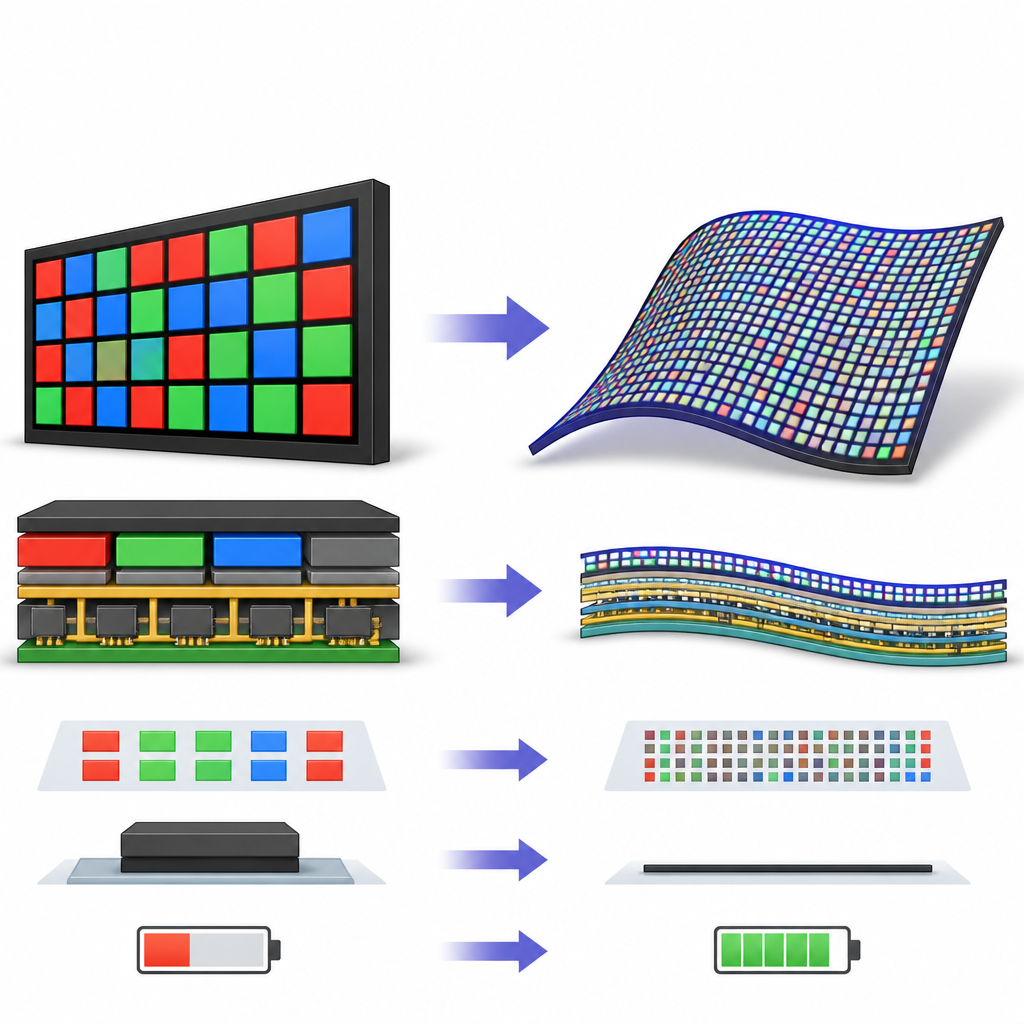

Większość współczesnych wyświetlaczy opiera się na układach pikseli wykorzystujących kilka tranzystorów i dużą kondensację magazynującą, aby utrzymać stałą jasność piksela w czasie. Kondensator ten musi być na tyle duży, by przechować ładunek, co wyznacza praktyczne minimum rozmiaru piksela i ogranicza, jak gęsto można upakować piksele. Trzeba go też odświeżać wielokrotnie, marnując energię przy wielokrotnym rysowaniu obrazu na sekundę. Te ograniczenia są szczególnie problematyczne dla elastycznych ekranów, gdzie przestrzeń jest ograniczona, a baterie małe.

Nowy piksel, który pamięta sam

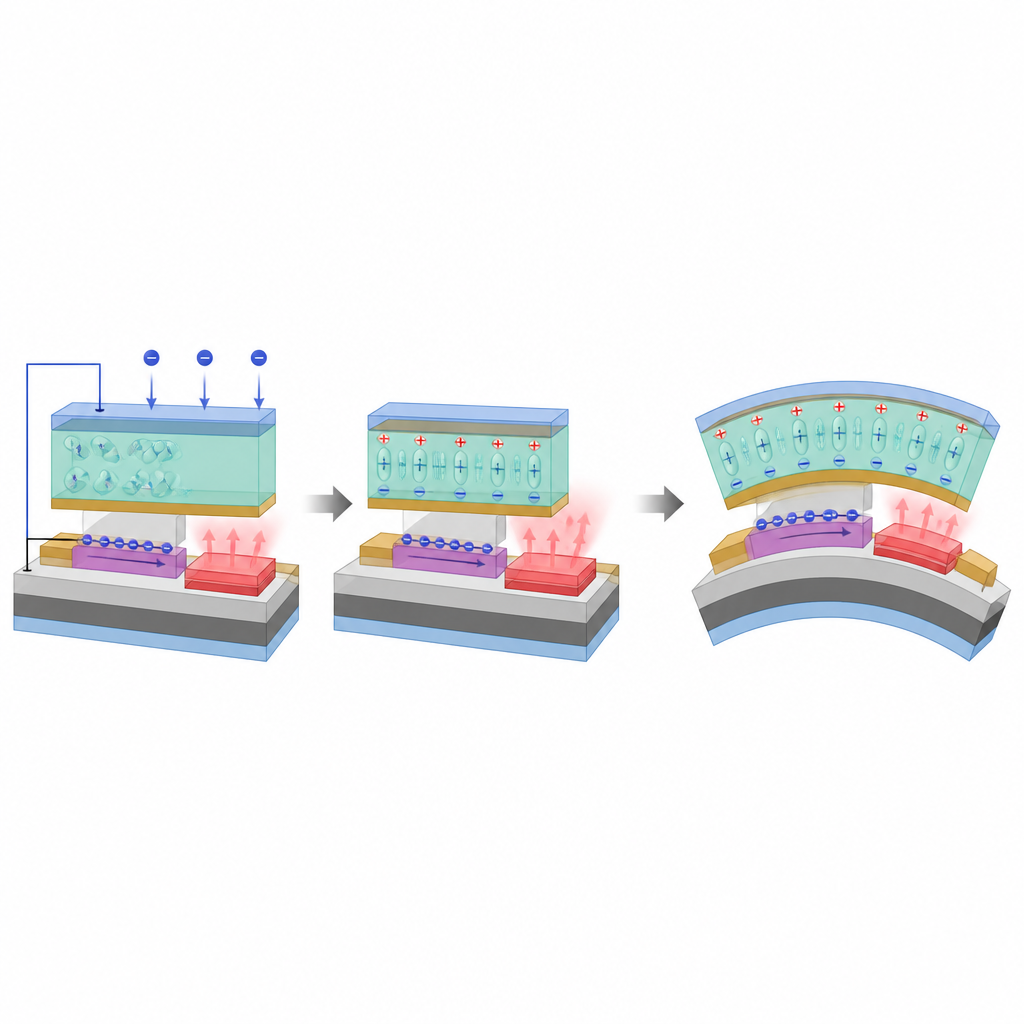

Autorzy zastępują to nieporęczne podejście pikselem zbudowanym wokół specjalnego urządzenia nazwanego ferroelektrycznym metalowym tranzystorem polowym (FeMFET), w połączeniu z kanałem z tlenku cyny i indu (indium tin oxide). W prostych słowach ten tranzystor może zarówno napędzać maleńką diodę emitującą światło w każdym pikselu, jak i zapamiętywać ustawienie jasności bez oddzielnego kondensatora magazynującego. Umożliwia to cienka warstwa, której wewnętrzne dipole elektryczne można przełączać i pozostawiać w danym stanie, jak maleńkie igły kompasowe. Po ustawieniu stan ten utrzymuje wzór ładunku sterujący prądem płynącym przez piksel, pozwalając na znaczne zmniejszenie obwodu i uniknięcie ciągłego odświeżania.

Budowanie jasnych pikseli na elastycznym plastiku

Aby to osiągnąć na giętkim podłożu, zespół wyhodował warstwę ferroelektryczną z mieszaniny tlenku hafnu i cyrkonu, umieszczając ją między warstwami metalu, a na wierzchu dodał bardzo cienki kanał z tlenku cyny i indu. Wszystko przetwarzano poniżej 400 °C na folii poliamidowej. Wykazali, że elementy ferroelektryczne można przełączać ponad sto milionów razy z zachowaniem silnej polaryzacji, oraz że urządzenia wytrzymują zginanie do promienia 4 mm przez sto tysięcy cykli bez utraty wydajności. Otrzymane tranzystory przełączają się wyraźnie między stanami włączonym i wyłączonym w bardzo szerokim zakresie, co umożliwia precyzyjną kontrolę nad maleńkimi mikro-LED-ami pod powierzchnią wyświetlacza.

Bardziej ostre obrazy przy mniejszym zużyciu energii

Dzięki tej konstrukcji jeden tranzystor plus pamięć, każdy piksel można zmniejszyć, ponieważ element ferroelektryczny jest znacznie mniejszy niż tradycyjny kondensator magazynujący i nie wymaga ciągłego doładowywania. Badacze demonstrują aktywno-macierzowy wyświetlacz mikro-LED na elastycznym plastiku o gęstości 428 pikseli na cal i dynamicznym zużyciu energii wynoszącym zaledwie około 0,6 nanowata na piksel przy typowych częstotliwościach odświeżania. Obwód pikselowy obsługuje dwa powszechne sposoby ustawiania jasności: zmianę amplitudy impulsów napędowych lub regulację ich szerokości, co łącznie pozwala na płynną kontrolę odcieni szarości przy bardzo wysokich prędkościach odświeżania odpowiednich dla wideo o wysokiej rozdzielczości.

Od prototypu w laboratorium do przyszłych urządzeń noszonych

Na koniec autorzy pokazują, że te elastyczne układy sterujące można zespoić z matrycami mikro-LED z azotku galu i adresować indywidualnie, tworząc wzory świecących pikseli, przy czym emisja światła diod pozostaje w zasadzie niezmieniona po procesach produkcyjnych. Dla laika kluczowe przesłanie jest takie, że stworzyli cienką, giętką technologię wyświetlania, w której każdy piksel może zapamiętać własną jasność dzięki wbudowanej pamięci ferroelektrycznej. Umożliwia to gęstsze upakowanie pikseli i obniżenie zużycia energii, wskazując drogę do lekkich, o wysokiej rozdzielczości i długotrwałych ekranów dla przyszłych urządzeń noszonych i przenośnych.

Cytowanie: Huang, T., Yang, G., Sang, Y. et al. Flexible active-matrix micro-LED display with 1T-1FeMFET architecture featuring scaling-limit-free design. Nat Commun 17, 4628 (2026). https://doi.org/10.1038/s41467-026-71182-9

Słowa kluczowe: elastyczny wyświetlacz, mikro LED, tranzystor ferroelektryczny, tlenek cyny i indu, elektronika niskiego poboru mocy
