Statystyczne spojrzenie na wakancje tlenowe w zdeformowanych tlenkach perowskitowych o wysokiej entropii

Dlaczego malutkie luki w kryształach mają znaczenie dla czystej energii

Ogniwa do elektrolizy w stałym tlenku potrafią przekształcać elektryczność i ciepło w paliwo wodorowe, ale ich wydajność wrażliwie zależy od procesów zachodzących wewnątrz ceramicznych elektrod. W tym badaniu skupiono się na tlenkach perowskitowych o wysokiej entropii, nowej klasie kryształów z mieszanymi metalami, i postawiono proste pytanie o dalekosiężnych konsekwencjach: jak tworzy się i zmienia wraz z temperaturą ogromna liczba drobnych braków atomów tlenu, zwanych wakancjami tlenowymi, w tych złożonych materiałach?

Krystale zasilające fabryki gorącego wodoru

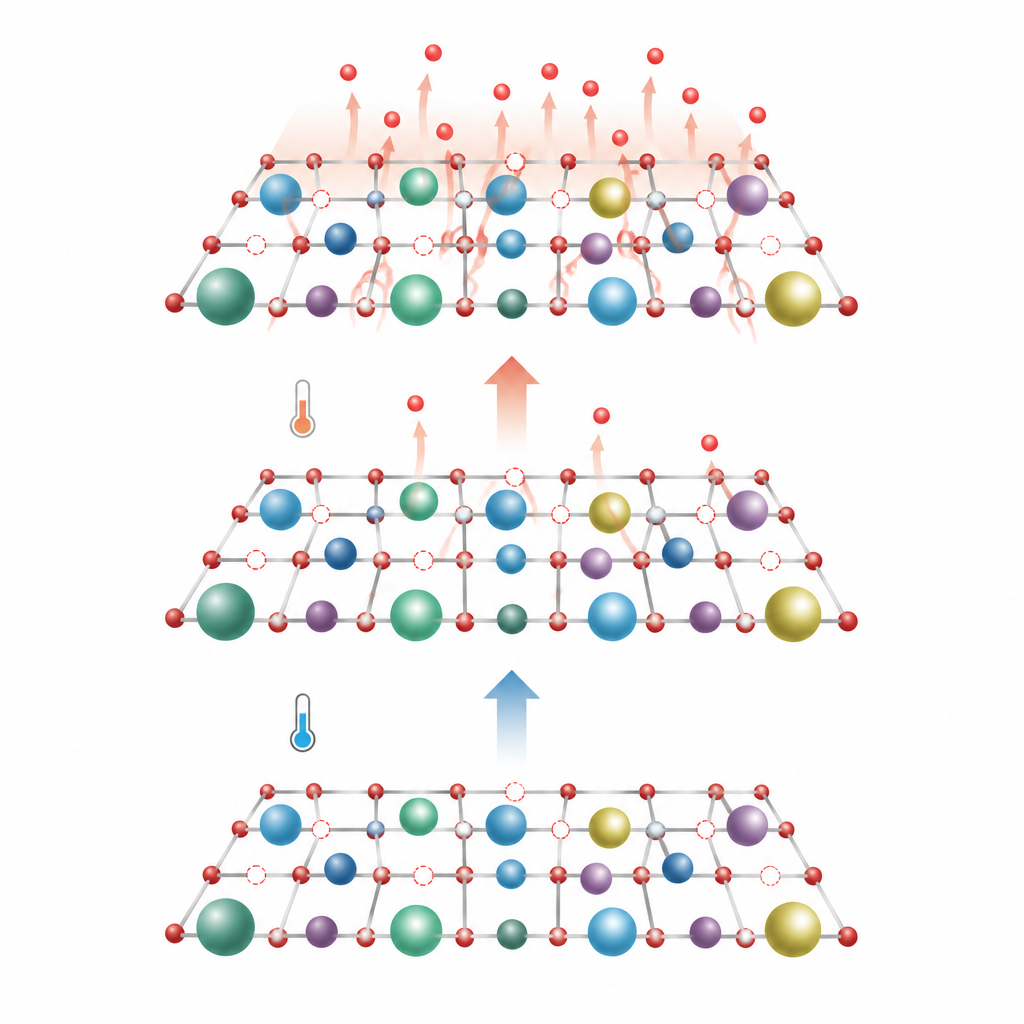

Tlenki perowskitowe to rodzina materiałów stosowanych jako anodowe w wysokotemperaturowych elektrolizerach w stałym tlenku, urządzeniach rozdzielających parę wodną na wodór i tlen. W tych kryształach jony tlenu poruszają się, przeskakując do pustych miejsc w sieci tlenowej, więc liczba wakancji kontroluje, jak szybko poruszają się jony, jak bardzo materiał rozszerza się pod wpływem ciepła i jak stabilny pozostaje. Perowskity o wysokiej entropii mieszają pięć lub więcej różnych metali na jednym stanowisku w sieci (A‑site), co uważa się za poprawiające stabilność w wysokiej temperaturze. Chemiczna złożoność utrudnia jednak przewidzenie, ile wakancji tlenowych pojawi się w warunkach pracy i jak ta liczba będzie się zmieniać w miarę nagrzewania urządzenia.

Pomiary brakującego tlenu w złożonych mieszankach

Naukowcy zsyntetyzowali czternaście kompozycji perowskitu opartych na powszechnie stosowanym materiale elektrody zwanym LSCF — niektóre z niewielką liczbą typów metali na stanowisku A, inne z wieloma, kwalifikujące się jako o wysokiej entropii. Podgrzewali sproszkowane próbki w powietrzu w zakresie 500–1000°C i użyli analizy termo‑grawimetrycznej, aby śledzić bardzo małe zmiany masy w miarę ubywania tlenu z sieci. Z tych pomiarów wyodrębnili, jak stężenie wakancji tlenowych zmienia się z temperaturą, i zastosowali ustalone modele chemii defektów do obliczenia efektywnej energii i entropii związanej z tworzeniem wakancji w każdej kompozycji.

Dwa pokrętła kontrolujące zachowanie wakancji

Zespół odkrył, że stężeniem wakancji rządzą głównie dwie proste wielkości opisujące metale na stanowisku A. Pierwszą jest ułamek kationów dwuwartościowych — metali takich jak stront, wapń czy bar, które mają ładunek 2+. Ten ułamek narzuca górne ograniczenie liczby możliwych wakancji, ponieważ ładunek musi być zrównoważony przez brakujące atomy tlenu. Drugim, nowo podkreślonym czynnikiem jest rozrzut rozmiarów jonowych wśród metali na stanowisku A, opisany jako wariancja rozmiaru stanowiska A. Próbki o wysokiej entropii, z większym rozrzutem rozmiarów, mają tendencję do posiadania więcej wakancji w umiarkowanych temperaturach i wykazują bardziej liniowy, mniej stromy wzrost liczby wakancji w miarę wzrostu temperatury.

Jak nieuporządkowanie atomowe przekształca energetykę wakancji

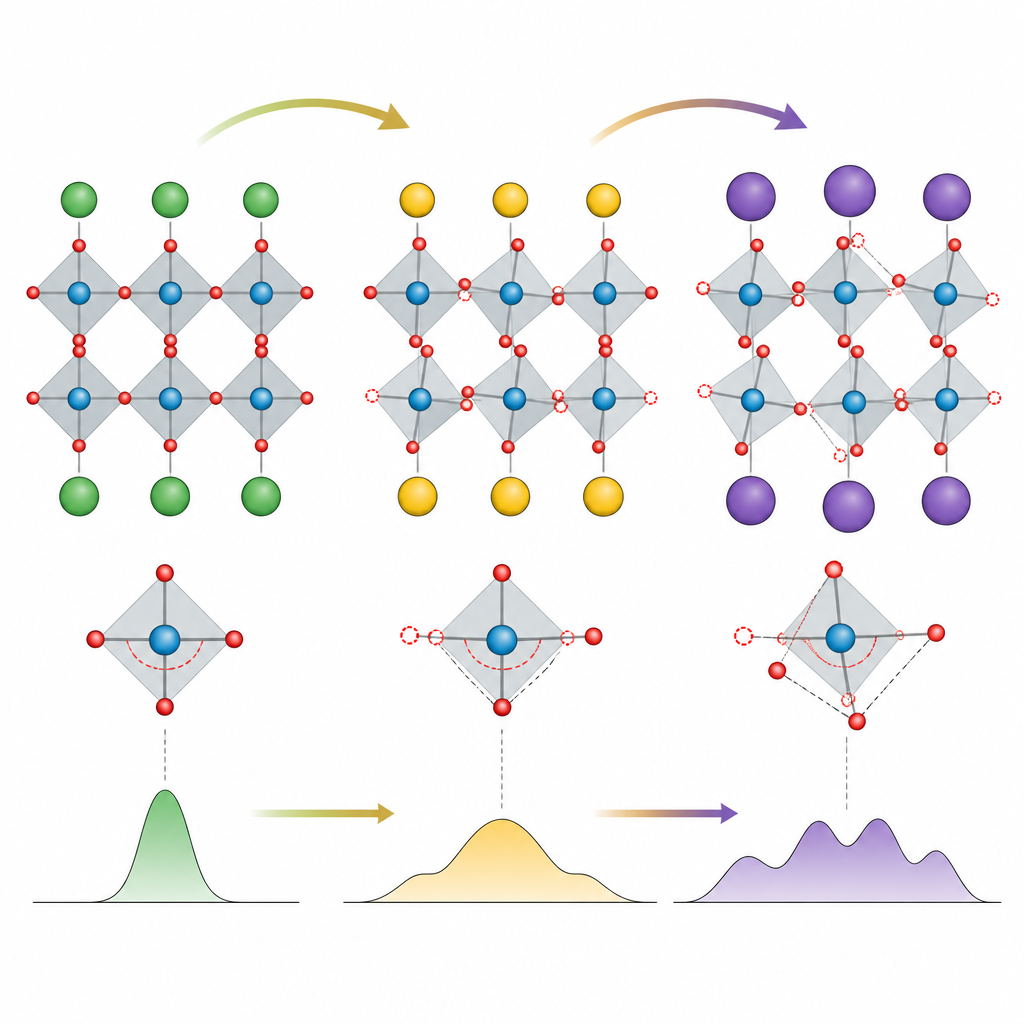

Aby zrozumieć, dlaczego wariancja rozmiarów ma znaczenie, autorzy sięgnęli po symulacje atomistyczne z użyciem potencjału międzyatomowego wyuczonego maszynowo. Modelowali duże nadkomórki perowskitu z losowo wymieszanymi metalami na stanowisku A i obliczali koszt energetyczny usunięcia tlenu w setkach różnych miejsc sieci. Gdy metale na stanowisku A różniły się znacznie rozmiarem, otaczające ośmiokąty (oktaedry) tlenu wokół metali na stanowisku B stawały się bardziej zdeformowane, a energie potrzebne do utworzenia wakancji rozciągały się na szerszą dystrybucję. Zamiast jednej charakterystycznej energii wakancji materiał wykazywał wiele nieco różnych lokalnych środowisk, z których niektóre ułatwiały powstawanie wakancji.

Używanie statystyki do przewidywania defektów

Opierając się na tym obrazie, badacze potraktowali wakancje statystycznie, traktując każde miejsce tlenowe jako mające własną energię tworzenia losowaną z rozkładu. Korzystając z narzędzi termodynamiki statystycznej, pokazali, że większy rozrzut energii wakancji obniża zarówno efektywną entalpię, jak i entropię tworzenia wakancji. Co ważne, gdy te statystyczne formuły zasilono rozkładami energii uzyskanymi z symulacji, wiernie odtworzyły one eksperymentalnie zmierzone energie i entropie wakancji oraz zależne od temperatury stężenia wakancji. Dla kontrastu, tradycyjne modele zakładające jedną średnią energię wakancji nie potrafiły uchwycić kluczowych różnic między kompozycjami o niskiej i wysokiej entropii.

Co to oznacza dla przyszłych materiałów energetycznych

Dla czytelników zainteresowanych technologiami czystej energii kluczowy wniosek jest taki, że dobór rozmiarów metali w tych złożonych tlenkach daje praktyczny sposób projektowania. Zwiększając wariancję rozmiarów wśród metali na stanowisku A, naukowcy materiałowi mogą sprawić, że liczba wakancji tlenowych będzie mniej wrażliwa na temperaturę, co z kolei może stabilizować właściwości takie jak rozszerzalność cieplna i przewodnictwo jonowe w szerokim zakresie warunków pracy. Badanie pokazuje, że myślenie statystyczne o miejscach powstawania defektów, zamiast zakładania, że każde miejsce jest takie samo, jest niezbędne do projektowania nowej generacji odpornych, wysoko‑wydajnych elektrod ceramicznych.

Cytowanie: Potter, A., Wang, Y., Hamkins, K. et al. A statistical understanding of oxygen vacancies in distorted high-entropy perovskite oxides. Nat Commun 17, 4621 (2026). https://doi.org/10.1038/s41467-026-70835-z

Słowa kluczowe: tlenki perowskitowe o wysokiej entropii, wakancje tlenowe, elektrolizer stałego tlenku, termodynamika defektów, przewodnictwo jonowe
