Ultracienkie płytki ćwierćfalowe oparte na dwuwymiarowym NbOCl2

Dlaczego cieńsze elementy kontrolujące światło mają znaczenie

Nasze otoczenie coraz bardziej opiera się na miniaturowych komponentach optycznych umieszczanych bezpośrednio na układach scalonych w telefonach, centrach danych i urządzeniach kwantowych. Kluczowym elementem w wielu takich systemach jest płytka falowa — szklana płytka zmieniająca polaryzację światła, czyli kierunek drgań pola elektrycznego. Tradycyjne płytki falowe działają dobrze, gdy są stosunkowo grube, lecz stają się trudne do wykonania i mniej precyzyjne, gdy inżynierowie starają się je zmniejszyć. W tym badaniu zaproponowano ultracienką alternatywę wykonaną z arkuszy dwuwymiarowego materiału zwanego chlorkotlenkiem niobu (NbOCl₂), która może kontrolować światło z wysoką dokładnością przy ułamku grubości urządzeń komercyjnych.

Od masywnych szklanych płytek do atomowo płaskich arkuszy

Tradycyjne płytki falowe są wycinane i polerowane z kryształów takich jak kwarc czy szafir albo tworzone z polimerowych folii zatopionych w szkle. Gdy są one bardzo cienkie, ich słaby wewnętrzny kontrast optyczny i nieunikniona chropowatość powierzchni rozpraszają światło i zniekształcają jego polaryzację. Uzyskanie wymaganej gładkości i jednorodności staje się ogromnym wyzwaniem i kosztownym procesem, dlatego większość urządzeń komercyjnych ma grubości rzędu poniżej milimetra. Autorzy zwracają się zamiast tego ku warstwowym kryształom „van der Waalsa” — materiałom z atomowo płaskimi warstwami, które można łuszczyć jak grafit. Materiały dwuwymiarowe naturalnie oferują lustrzanie gładkie powierzchnie bez mechanicznego polerowania i można je integrować z fotonicznymi układami krzemowymi, co czyni je atrakcyjnymi do miniaturyzowanej optyki.

Szczególny kryształ, który silnie przekształca światło

Spośród wielu kandydatów spośród materiałów dwuwymiarowych NbOCl₂ wyróżnia się tym, że reaguje bardzo różnie na światło spolaryzowane wzdłuż dwóch kierunków w płaszczyźnie sieci krystalicznej. Ta wyraźna anizotropia — znacznie silniejsza niż w większości konwencjonalnych kryształów — oznacza, że może opóźnić jedną składową polaryzacji bardziej niż drugą na bardzo krótkich odcinkach. Badacze najpierw wyznaczyli orientację osi krystalicznych przy użyciu polaryzacyjnej mikroskopii optycznej i spektroskopii Ramana zależnej od kąta, technik ujawniających, jak kryształ wibruje i oddziałuje z światłem spolaryzowanym. Mikroskopia sił atomowych potwierdziła, że eksfoliowane płatki NbOCl₂ pozostają wyjątkowo gładkie, z wahaniami wysokości znacznie mniejszymi niż jeden procent ich całkowitej grubości — kluczowa cecha dla czystej, niskorozproszeniowej kontroli polaryzacji.

Zmiana światła liniowego w kołowe przez kontrolę grubości

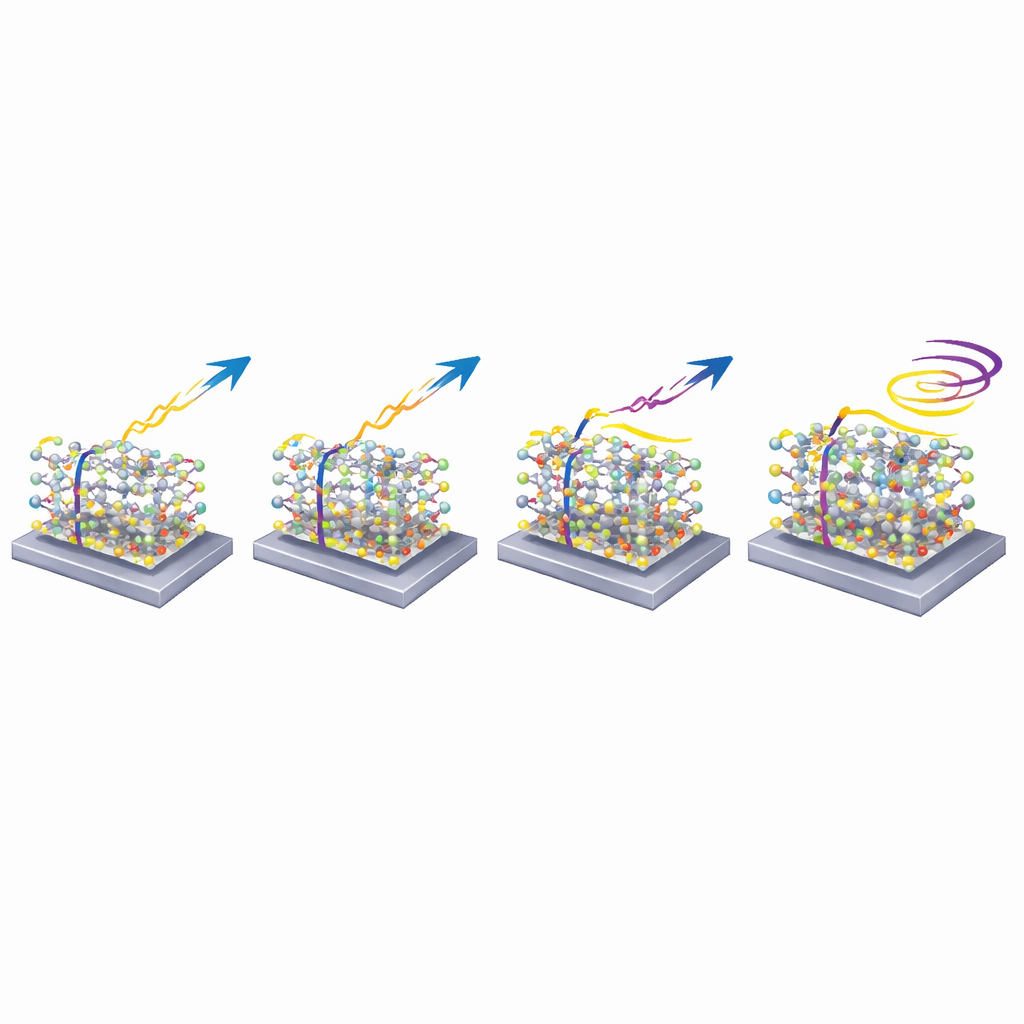

Aby działać jako płytka ćwierćfalowa, urządzenie musi przekształcić światło spolaryzowane liniowo w światło spolaryzowane kołowo, wprowadzając odpowiednie opóźnienie fazowe między dwiema prostopadłymi składowymi polaryzacji. Zespół eksfoliował płatki NbOCl₂ o wielu różnych grubościach na podłożach krzemowych i mierzył, jak odbijają spolaryzowane światło w widzialnym paśmie. Analizując dwa kluczowe wskaźniki — obrót płaszczyzny polaryzacji i zbliżenie się odbitego światła do idealnej polaryzacji kołowej — sporządzili mapę, które grubości najlepiej pełnią rolę płytki ćwierćfalowej dla określonych barw światła. Odkryli, że dobierając odpowiednią liczbę warstw, płatki NbOCl₂ mogą działać jako kompaktowe, wysokowydajne płytki falowe w szerokim zakresie widzialnym, z przewidywalnym i powtarzalnym zachowaniem zgodnym z modelami teoretycznymi.

Ultracienkie urządzenia dorównujące wydajnością produktom komercyjnym

Po wytypowaniu obiecujących kombinacji grubość–długość fali badacze rygorystycznie przetestowali pojedyncze urządzenia NbOCl₂ jako prawdziwe płytki ćwierćfalowe. Mierzyli, jak zmienia się intensywność wyjściowa przy obracaniu próbki i kolejnego polaryzatora, i porównywali dane z idealnym matematycznym opisem płytki ćwierćfalowej. Kilka płatków — o grubości zaledwie kilkuset nanometrów — wykazało niemal doskonałą zgodność. Jeden wyróżniający się egzemplarz miał zaledwie 269 nanometrów grubości i działał przy długości fali 614 nanometrów, co jest znacznie poniżej grubości typowych komercyjnych płytek pracujących przy podobnych barwach. W porównaniu ze standardowymi produktami te płytki NbOCl₂ wykazywały porównywalną lub nawet ściślejszą kontrolę opóźnienia fazowego, utrzymując docelowe zachowanie w bardzo wąskim oknie tolerancji.

Co to oznacza dla przyszłych technologii fotonicznych

Aby zilustrować znaczenie w praktyce, autorzy umieścili płytkę NbOCl₂ za komercyjną płytką ćwierćfalową i wyrównali ich osie tak, by jedna niwelowała efekt drugiej. Powstałe światło powróciło do stanu czysto liniowego, potwierdzając, że ultracienkie urządzenie zapewnia precyzyjne, kontrolowalne opóźnienie fazowe. Podsumowując, badanie pokazuje, że dwuwymiarowe NbOCl₂ może dostarczyć podfalową, wierną kontrolę polaryzacji w formacie zgodnym z fotoniką chipową. Dla osób niezajmujących się tym tematem kluczowy przekaz jest taki, że materiał ten umożliwia płytki falowe setki do tysiące razy cieńsze niż ludzki włos, a mimo to działające równie dobrze lub lepiej niż tradycyjne komponenty. Takie ultrakompaktowe, strojalne elementy polaryzacyjne mogą pomóc upakować więcej funkcji w mniejszych układach optycznych, przyspieszając postęp w dziedzinach od informacji kwantowej i bezpiecznej komunikacji po miniaturowe czujniki i systemy obrazowania.

Cytowanie: Gao, J., Wang, C., Sow, C.H. et al. Ultrathin Quarter-Waveplates Based on Two-Dimensional Anisotropic NbOCl₂. Nat Commun 17, 4118 (2026). https://doi.org/10.1038/s41467-026-70788-3

Słowa kluczowe: optyka polaryzacji, materiały dwuwymiarowe, płytki falowe, nanofotonika, fototyka zintegrowana
