Skoordynowana prostopadła ferroelektryczność w teksturowanych cienkowarstwowych filmach na bazie tlenków Aurivilliusa

Dlaczego maleńkie przełączniki elektryczne mają znaczenie

Od smartfonów po centra danych nowoczesna elektronika opiera się na elementach pamięci, które potrafią przechowywać informacje bez stałego zasilania. Materiały ferroelektryczne — ciała stałe, których wewnętrzną polaryzację elektryczną można odwracać jak włącznik światła — są atrakcyjnymi kandydatami do szybszego, wydajniejszego, a nawet neuromorficznego sprzętu obliczeniowego. Jednak wiele dobrze znanych ferroelektryków albo słabo współpracuje ze standardową technologią krzemową, albo zmienia polaryzację jedynie w płaszczyźnie filmu, podczas gdy większość rzeczywistych urządzeń wymaga orientacji „góra–dół”. W tym badaniu pokazano, jak poprzez staranne ułożenie atomów w warstwowym tlenku można wymusić na materiale, który zwykle polaryzuje się bokiem, rozwinięcie silnej polaryzacji prostopadłej, otwierając nową drogę do solidnych, przyjaznych dla krzemu elementów pamięci.

Krystaliczne warstwy z wbudowanym ograniczeniem

Praca koncentruje się na tlenkach Aurivilliusa, rodzinie materiałów warstwowych zbudowanych z na przemian ułożonych naładowanych warstw. Związki te są atrakcyjne do zastosowań pamięciowych, ponieważ wytrzymują wiele cykli przełączania, pozostają stabilne w wysokich temperaturach i dobrze przewodzą jony tlenu. Jednak w większości znanych ferroelektryków Aurivilliusa, w tym w wzorcowym tlenku wolframu bizmutu (Bi2WO6), polaryzacja elektryczna naturalnie leży w płaszczyźnie warstw. Taka boczna orientacja jest sprzeczna z powszechnymi projektami urządzeń — takimi jak tranzystory ferroelektryczne i złącza tunelowe — które odczytują i zapisują informacje, przepuszczając ładunek przez grubość cienkiej warstwy. Wyzwanie polega na nakłonieniu tych warstwowych tlenków do utrzymywania silnej polaryzacji prostopadłej bez utraty ich stabilności.

Budowanie nowej fazy wewnątrz starej struktury

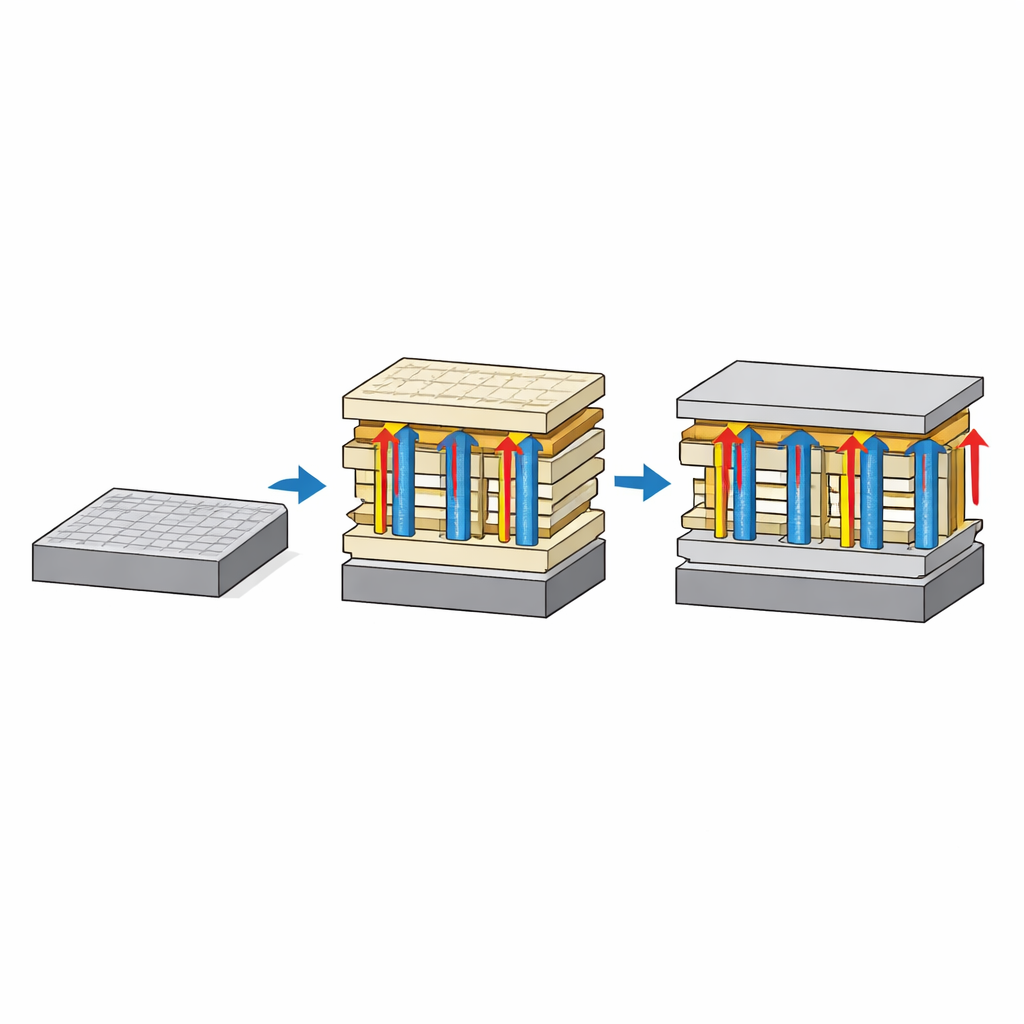

Naukowcy podeszli do tego, wytwarzając cienkie filmy, w których w matrycy Bi2WO6 podczas osadzania laserowego pojawiają się małe domeny tlenku wolframu (WO3). Obrazowanie elektronowe o wysokiej rozdzielczości ujawnia, że Bi2WO6 tworzy wysokiej jakości krystaliczną ramę na podłożu z tytanianu strontu, podczas gdy nanoskalowe obszary WO3 rosną w niej koherentnie. Co kluczowe, te kieszenie WO3 nie przyjmują żadnej z znanych form krystalicznych wolframu w stanie masowym. Zamiast tego są „szablonowane” przez otaczające Bi2WO6, dzieląc jego orientację i dopasowanie sieciowe, lecz pozbawione swojej warstwowej struktury. Dyfrakcja rentgenowska i mapowanie przestrzeni odwrotnej pokazują, że gospodarz Bi2WO6 narzuca specyficzny rozkład odkształceń — spłaszczenie w płaszczyźnie i rozciągnięcie na zewnątrz płaszczyzny — co pomaga utrwalić tę nietypową, metastabilną strukturę WO3, która normalnie by się nie pojawiła samodzielnie.

Jak przesunięcia atomów tlenu tworzą przełączalną polaryzację

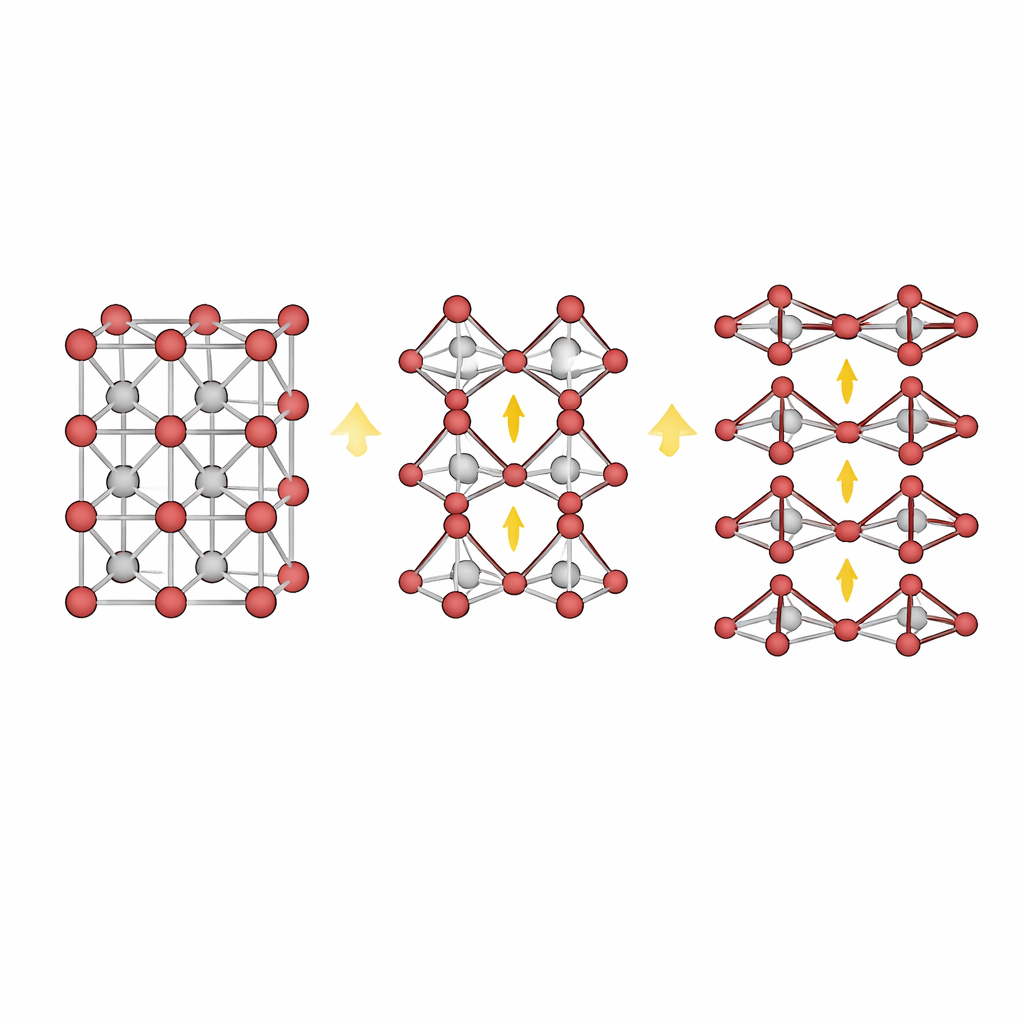

Kierowani obrazami mikroskopowymi badacze zbudowali model strukturalny osadzonego WO3 i przetestowali go za pomocą obliczeń kwantowo‑mechanicznych. W tym modelu każdy atom wolframu siedzi u podstawy nieco zdeformowanej piramidy z pięciu atomów tlenu, zamiast bardziej symetrycznych ośmiościennych oktaedrów z sześcioma tlenami typowych dla wielu tlenków. Jeden atom tlenu znajduje się nad każdym wolframem, a cztery kolejne tworzą wspólną płaszczyznę podstawy. Ponieważ wszystkie te piramidy pochylają się w tym samym kierunku, ich maleńkie dipole sumują się do dużej netto polaryzacji skierowanej prostopadle do filmu. Obliczenia pokazują, że ta faza ma polaryzację prostopadłą porównywalną z jednymi z najsilniejszych znanych ferroelektryków, a jej przełączanie wiąże się z umiarkowanymi barierami energetycznymi związanymi z migracją atomów tlenu między pozycjami. Symulacje wzorców dyfrakcyjnych z tego modelu zgadzają się z danymi eksperymentalnymi, co wspiera obraz ferroelektrycznej fazy WO3 napędzanej przesunięciami tlenu i stabilizowanej jedynie wewnątrz ramy Bi2WO6.

Przekształcanie przesunięć atomowych w praktyczne urządzenia

Aby sprawdzić, czy zaprojektowana struktura rzeczywiście zapewnia użyteczną prostopadłą ferroelektryczność, autorzy zbadali filmy za pomocą pizeoresponse force microscopy oraz makroskopowych pomiarów elektrycznych. Czyste filmy Bi2WO6 wykazały jedynie przełączanie w płaszczyźnie, potwierdzając wcześniejsze prace. W przeciwieństwie do tego kompozytowe filmy WO3/Bi2WO6 wykazały wyraźne, odwracalne wzory domen prostopadłych z kontrastem fazowym 180 stopni, odporne pętle histerezy przez wiele cykli oraz działanie do co najmniej 250 °C na nanoskalę i 350 °C w większych urządzeniach. Mierzona polaryzacja resztkowa około 10 mikroculombów na centymetr kwadratowy, pochodząca głównie z domen WO3, jest wystarczająco silna do praktycznego zastosowania. Po zintegrowaniu z prototypowymi ferroelektrycznymi tranzystorami polowymi wykorzystującymi monowarstwę MoS2 jako kanał, filmy osiągnęły stosunki prądu włącz/wyłącz powyżej miliona. Jako dwu‑terminalowe elementy memrystorowe wykazywały niezawodne przełączanie między stanami o wysokiej i niskiej rezystancji w szerokim zakresie temperatur.

Co to oznacza dla przyszłej elektroniki

Używając jednego tlenku jako strukturalnego szablonu do stabilizacji nowej, silnie polarnej fazy drugiego, badanie to przezwycięża zasadnicze geometryczne ograniczenie warstwowych ferroelektryków: skłonność do polaryzacji jedynie w płaszczyźnie. Skoordynowane filmy WO3/Bi2WO6 łączą procesy zgodne z CMOS, solidną polaryzację prostopadłą i stabilność w wysokich temperaturach — wszystkie pożądane cechy dla pamięci nieulotnych następnej generacji i układów neuromorficznych. Szerzej rzecz biorąc, praca daje plan działania dla „projektowanych ferroelektryków”, w których subtelna kontrola geometrii atomowej i odkształceń w złożonych tlenkach jest wykorzystywana do wytwarzania nowych faz polarnych oraz dostosowywania kierunku i siły ich przełączalnych momentów elektrycznych.

Cytowanie: Zhou, S., Zhong, S., Zhang, S. et al. Templated perpendicular ferroelectricity in textured Aurivillius oxide-based thin films. Nat Commun 17, 3890 (2026). https://doi.org/10.1038/s41467-026-70676-w

Słowa kluczowe: cienkie warstwy ferroelektryczne, tlenki Aurivilliusa, tlenek wolframu, pamięć nieulotna, elektronika tlenkowa
