Praca w trybie przed-snapback CMUT dla poprawy parametrów akustycznych

Ostre „dźwiękowe” obrazy z bezpieczniejszych chipów ultradźwiękowych

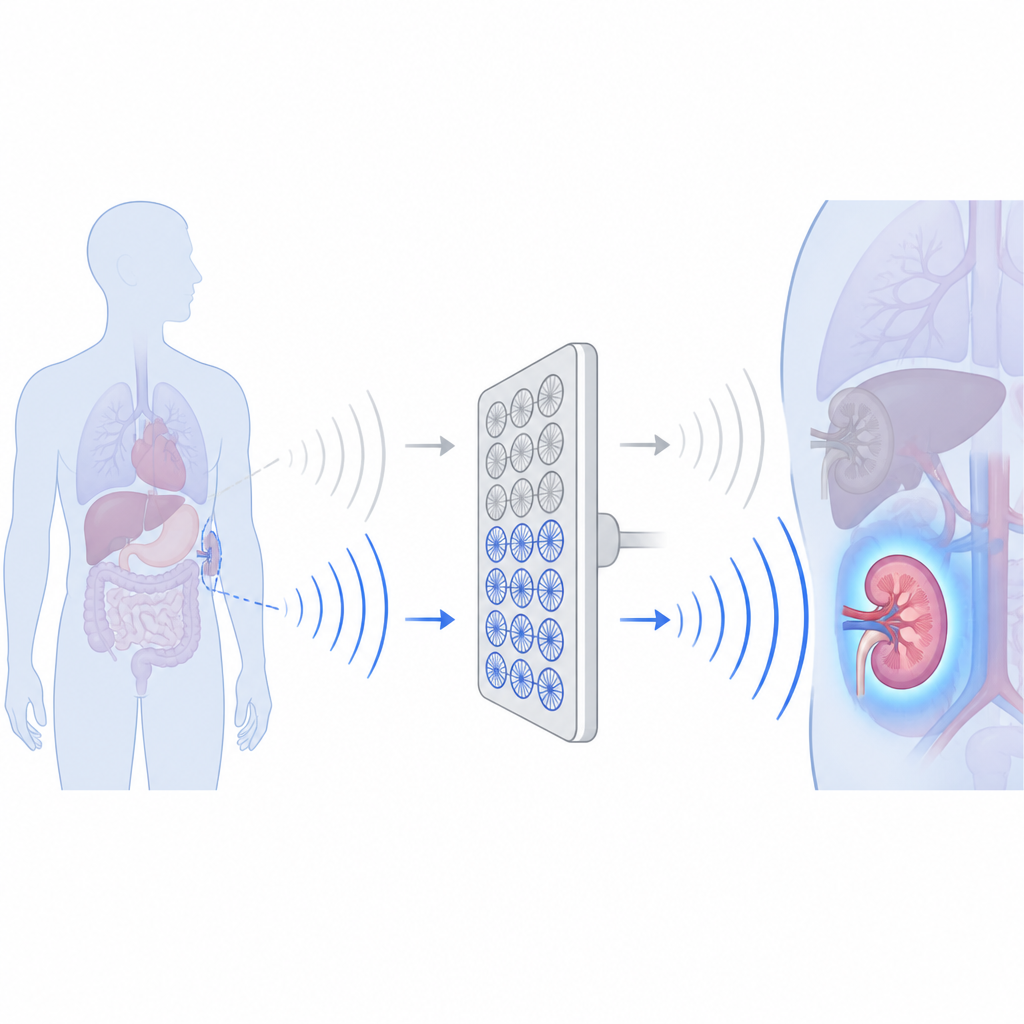

Badania ultradźwiękowe są filarem współczesnej medycyny — od kontroli wzrostu płodu po zabiegi kierowane w mózgu. W centrum każdego skanera znajduje się maleńka część, która zamienia elektryczność w dźwięk i odwrotnie. W tym badaniu pokazano, jak nowy sposób napędzania obiecującego typu chipa ultradźwiękowego może poprawić czytelność obrazów i zwiększyć zasięg fal dźwiękowych w tkance, jednocześnie utrzymując stabilność i niezawodność urządzenia do długotrwałego użytkowania.

Dlaczego nowe chipy ultradźwiękowe mają znaczenie

Większość skanerów używanych w szpitalach opiera się dziś na kryształach, które kurczą się i rozszerzają pod wpływem napięcia. Elementy piezoelektryczne działają dobrze, ale bywają trudne w produkcji, często zawierają ołów i nie zawsze łatwo je łączyć z nowoczesną elektroniką. Alternatywa — pojemnościowy mikromechaniczny przetwornik ultradźwiękowy (CMUT) — używa drobnych wibrujących membran wykonanych technikami znanymi z przemysłu półprzewodnikowego. CMUT-y oferują szerokie pasmo częstotliwości, mały rozmiar i łatwą integrację z układami scalonymi, lecz ich typowy sposób pracy generuje słabsze dźwięki niż tradycyjne sondy ceramiczne, co ogranicza ostrość obrazów i możliwości zabiegów o dużej mocy.

Punkt optymalny między słabym a ryzykownym trybem

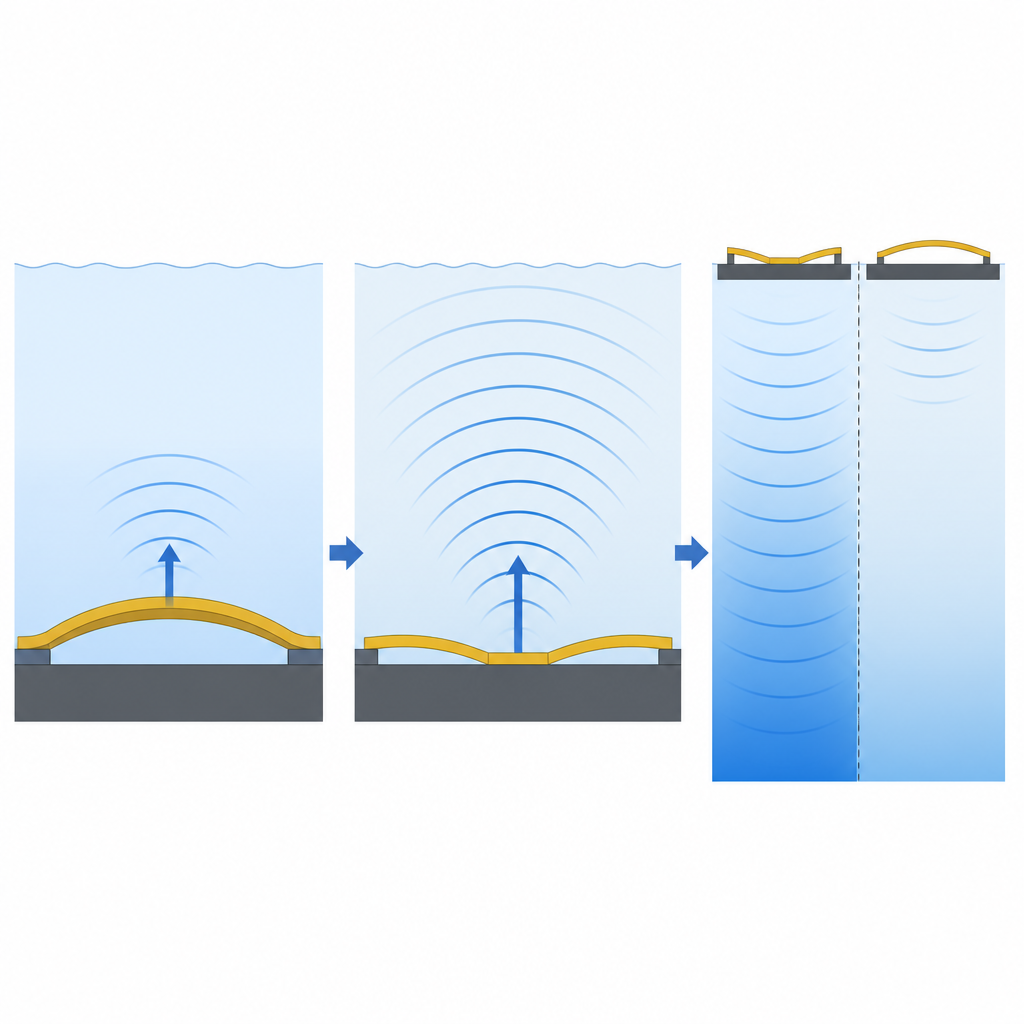

W CMUT każda membrana zawisa nad wnęką. Stałe napięcie przyciąga membranę w dół, a mały sygnał wymusza drgania, by wysyłać lub odbierać dźwięk. Jeśli siła przyciągania jest zbyt duża, membrana nagle przykleja się do podłoża (snap-down), co zwiększa emisję dźwięku, lecz podnosi ryzyko uszkodzeń elektrycznych i dryfu w długim terminie. Zespół skupił się na rzadko używanym oknie „przed-snapback”, w którym środek membrany już dotknął spodu, ale pierścieniowa, zewnętrzna część nadal porusza się swobodnie. W tym stanie szczelina pod poruszającym się pierścieniem jest mniejsza, co znacznie wzmacnia siłę elektryczną i wydajność akustyczną, przy czym całkowite naprężenia materiału i warstwy izolacyjnej pozostają znacznie niższe niż w pełnym, ryzykownym zapadnięciu.

Projektowanie maleńkich membran dla tego specjalnego stanu

Aby wykorzystać ten punkt optymalny, badacze opracowali szczegółowy podręcznik projektowy dla każdej komórki CMUT. Korzystając z równań i symulacji komputerowych, badali, jak kluczowe wymiary — promień membrany, grubość, wysokość wnęki i grubość izolacji — wpływają na zakres napięć, w którym istnieje stan przed-snapback, oraz na efektywność przetwarzania energii elektrycznej w dźwięk. Stwierdzili, że mniejsze i grubsze membrany, w połączeniu z wyższą wnęką i cieńszą warstwą izolacyjną, poszerzają użyteczne okno i zwiększają sprzężenie. Aby wyjaśnić skuteczność stanu przed-snapback, wprowadzili model „talerza-donuta”, traktujący jako drgającą tylko wolną, pierścieniową część membrany. Ten prosty obraz pokazuje, że główny wzrost emisji dźwięku pochodzi ze zmniejszonej szczeliny pod poruszającym się pierścieniem, a nie z jakiegokolwiek egzotycznego wzorca drgań.

Budowa i testy rzeczywistych urządzeń

Zespół następnie wykonał matryce CMUT metodami wiązania wafli kompatybilnymi z fabrykami chipów i dostroił grubość membrany przy użyciu powłoki polimerowej. Mierzono, jak częstotliwość rezonansowa i właściwości elektryczne urządzeń zmieniają się przy skanowaniu napięcia w górę i w dół, wyraźnie identyfikując przejście do i z obszaru przed-snapback. Pomiary laserowe potwierdziły, że w tym trybie środek membrany jest unieruchomiony, podczas gdy zewnętrzny pierścień drga z większą amplitudą niż w konwencjonalnej pracy. Testy akustyczne w wodzie wykazały, że przy tych samych warunkach polaryzacji tryb przed-snapback dawał prawie trzykrotnie wyższą czułość nadawczą i niemal trzykrotnie wyższą czułość odbiorczą. Co ważne, testy cykliczne długoterminowe i 24-godzinne próby wytrzymałości ujawniły jedynie niewielkie zmiany częstotliwości i pojemności, co wskazuje, że tryb ten unika silnego ładowania elektrycznego i naprężeń mechanicznych typowych dla głębokiego zapadnięcia.

Wyraźniejsze obrazy i możliwości na przyszłość

Aby powiązać te udoskonalenia z zastosowaniami w praktyce, autorzy użyli standardowego systemu obrazowania do wykonania skanów w trybie B (B-mode) fantomu z drutem, porównując tryb normalny i przed-snapback przy identycznych warunkach napędu. Nowy tryb dostarczył około ośmiokrotnego wzrostu skumulowanego wzmocnienia nadawczego i odbiorczego, dając silniejsze echa i wyraźnie głębsze, o wyższym kontraście obrazy, w tym jaśniejsze sygnały z drutów umieszczonych kilka centymetrów dalej. Chociaż urządzenia nie były jeszcze zoptymalizowane pod kątem najdrobniejszej rozdzielczości obrazowania, praca pokazuje, że proste wybranie lepszego stanu pracy znanej struktury CMUT może przewyższyć komercyjne sondy ceramiczne. Podejście to można skalować do sond o wysokiej częstotliwości i elastycznych, otwierając drogę do lepszej diagnostyki, terapii i neuromodulacji bez poświęcania niezawodności.

Cytowanie: Park, S., Oh, C., Lee, W. et al. Pre-snapback mode operation of CMUT for enhanced acoustic performance. Microsyst Nanoeng 12, 192 (2026). https://doi.org/10.1038/s41378-026-01228-x

Słowa kluczowe: obrazowanie ultradźwiękowe, CMUT, przetwornik akustyczny, urządzenia medyczne, neuromodulacja
