Full-Stokes polarisatie en kwantitatieve fasedetectie in één opname met een eendelige metalens

Meer zien dan helderheid

De meeste camera’s, van telefoonsensoren tot telescopen, registreren alleen hoe helder een scène is. Maar licht draagt nog twee rijke, verborgen informatie-lagen: hoe zijn golffronten vervormen wanneer ze door materialen gaan, en hoe ze draaien terwijl ze trillen. Dit artikel beschrijft een nieuwe, zeer kleine lens die alle drie tegelijk kan vastleggen — helderheid, vervorming en draaiing — in één enkele opname. De aanpak kan kamerbrede labapparatuur voor het bestuderen van cellen en materialen terugbrengen tot compacte, draagbare apparaten.

Waarom die verborgen lichtpatronen belangrijk zijn

Wanneer licht door iets doorschijnends gaat, zoals een levende cel of een dunne glascoating, wordt het golffront vertraagd op een manier die dikte en interne structuur onthult. Deze subtiele vertraging heet fase. Tegelijk draagt de trilling van het licht — zijn polarisatie — aanwijzingen over oppervlaktestructuur, interne organisatie en moleculaire chirale eigenschappen, die belangrijk zijn in biologie en scheikunde. Conventionele camera’s negeren deze extra dimensies, dus onderzoekers hebben complexe opstellingen met bewegende onderdelen, draaiende polarizers of delicate interferentieschema’s gebruikt om ze te meten, wat realtime en draagbaar gebruik bemoeilijkt.

Een kleine lens met een verborgen patroon

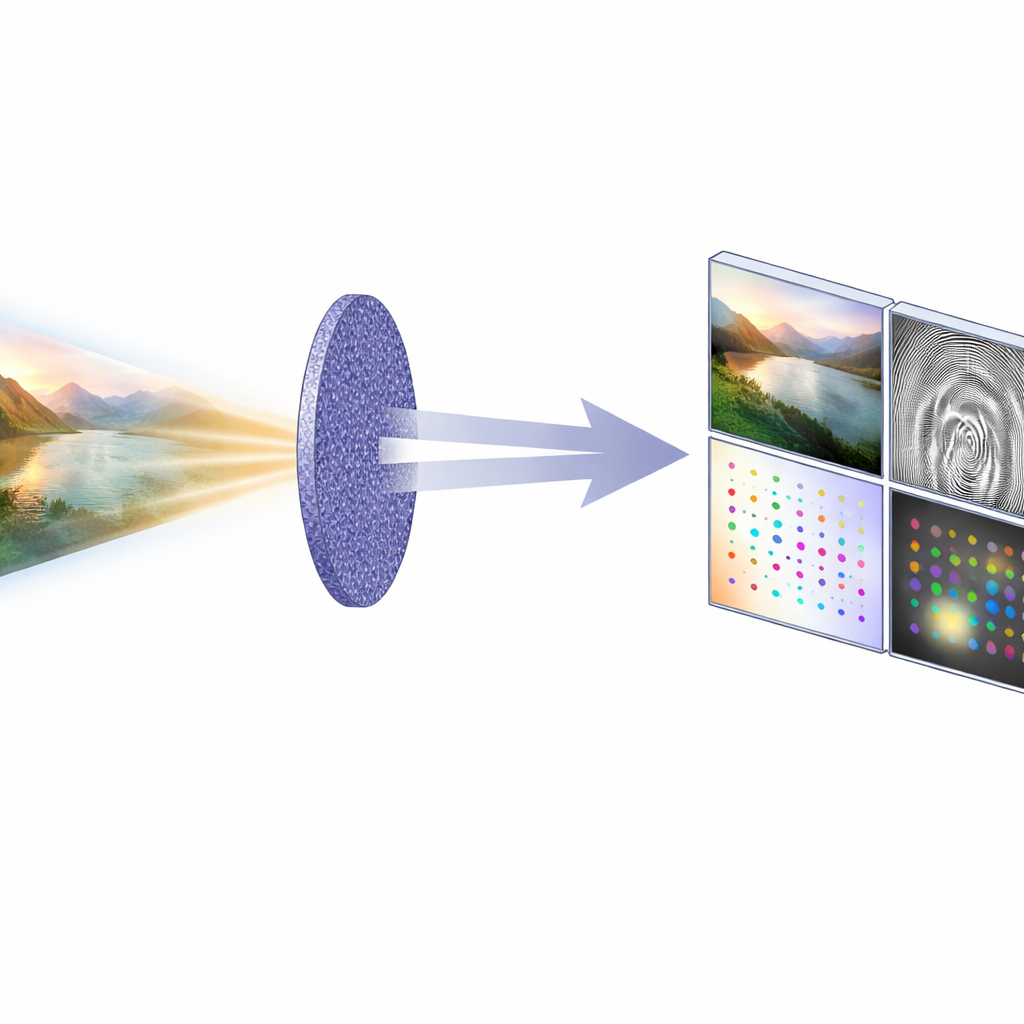

De auteurs introduceren een vlakke, nanogestructureerde lens, een metalens, die stapels bulkoptica vervangt door een enkele gepatternede laag van amorf silicium. In de kern zit een herhalend "vier-in-één" bouwblok: vier microscopische zuiltjes gerangschikt als een vierkante tegel. Twee zuiltjes zijn symmetrisch en focussen licht zonder zich iets aan te trekken van zijn polarisatie, maar op iets verschillende afstanden, wat zorgt voor een scherp beeld en een licht onscherper beeld van hetzelfde tafereel. De andere twee zuiltjes zijn asymmetrisch en werken als kleine polarisatiefilters die linksdraaiend en rechtsdraaiend licht naar verschillende regio’s sturen. Als dit patroon over de 1,8 millimeter brede lens wordt verdeeld en gecombineerd met een gespecialiseerde camerasensor die al gevoelig is voor lineaire polarisatie, wordt de binnenkomende scène automatisch opgesplitst in vier complementaire beelden in één belichting.

Vier snapshots omzetten in een volledig beeld

Die vier subbeelden zijn de grondstof voor het reconstrueren van alles waar de onderzoekers in geïnteresseerd zijn. Het paar gevormd door de symmetrische zuiltjes levert twee licht verschillende scherpstelvlakken van dezelfde objecten. Een bekende wiskundige relatie — de transport-of-intensity vergelijking — gebruikt deze kleine focusverschuiving om af te leiden hoeveel het lichtgolffront op elk punt is vertraagd, waarmee intensiteitsbeelden worden omgezet in een kwantitatieve kaart van optische dikte. Tegelijk scheiden de subbeelden van de asymmetrische zuiltjes links- en rechtsdraaiende polarisatiecomponenten netjes uiteen, wat in combinatie met de polarisatiegevoeligheid van de camera het volledige polarisatiestaat (de zogenoemde Stokes-parameters) per pixel herstelt zonder scannen of bewegende delen.

Getest met patronen, materialen en levende cellen

Om aan te tonen dat hun compacte systeem nauwkeurig is, mat het team eerst kunstmatige fase-doelwitten: geëtste silicaregio’s met bekende dikte. Met een eenvoudige lichtdiode gefilterd rond een nabij-infrarood golflengte reconstrueerden ze diktemappen die overeenkwamen met onafhankelijke metingen van een witlichtinterferometer, een standaard precisie-instrument. Vervolgens beeldden ze een doelbewust anisotroop nanogestructureerd oppervlak af en herkregen niet alleen hoogtevariaties maar ook hoe sterk het licht in verschillende polarisatiestaten werd omgezet — waarmee ze bevestigden dat het apparaat geengineerde materialen kan onderzoeken. Ten slotte plaatsten ze de metalens in een microscoopconfiguratie om een enkele U2OS-cel te observeren terwijl deze onder een milde enzymbehandeling van een oppervlak loskwam. Gedurende ongeveer 12 minuten rondde de cel op en toonden de fasebeelden dat het centrum optisch dikker werd, alles continu vastgelegd zonder fluorescente labels.

Wat dit kan betekenen voor toekomstige beeldvorming

Simpelweg laat dit werk zien dat een enkele ultradunne lens een camera kan leren drie eigenschappen van licht tegelijk te zien: hoe helder het is, hoeveel het wordt vertraagd en hoe het trilt. Door lasers te vermijden en een speckle-vrije lichtbron te gebruiken, verminderen de onderzoekers korrelige artefacten die vergelijkbare systemen vaak teisteren. Het resultaat is een klein, bewegingvrij platform dat fase en volledige polarisatie realtime kwantitatief kan meten. Zo’n technologie kan uitgroeien tot handzame instrumenten voor inspectie van microapparaten, het monitoren van celgezondheid zonder kleurstoffen, of het ondersteunen van medische diagnostiek aan het bed, vooral wanneer gecombineerd met machine learning om de rijke, multidimensionale beelden automatisch te interpreteren.

Bronvermelding: Zhang, Q., Lin, P., Jiang, X. et al. Single-shot full-Stokes polarization and quantitative phase imaging via a single-layer metalens. npj Nanophoton. 3, 24 (2026). https://doi.org/10.1038/s44310-026-00122-8
