Ultrasnelle flitslamp-annealing van magnetische tunneljunctions

Een snellere manier om kleine magnetische ‘hersenen’ te maken

Onze telefoons, computers en datacenters vertrouwen steeds vaker op magnetische geheugenchips die informatie bewaren zelfs als de stroom uit is. Deze chips zijn opgebouwd uit stapels ultradunne lagen die bij hoge temperatuur moeten worden “gebakken” om goed te functioneren — een stap die traag en energie-intensief is. Deze studie onderzoekt een nieuw soort ultrasnelle lichtgebaseerde verwarming die hetzelfde werk in seconden kan doen in plaats van uren, en wijst de weg naar snellere en efficiëntere productie van toekomstige geheugen- en sensorsystemen.

Waarom magnetische sandwiches ertoe doen

In het hart van veel geavanceerde geheugenchips en ultrasensitieve magneetsensoren ligt een structuur die een magnetische tunneljunction wordt genoemd, in wezen een klein sandwichje van metalen en een isolerende laag. De weerstand van dit sandwichje verandert afhankelijk van hoe de magnetische lagen georiënteerd zijn, waardoor het apparaat digitale 0s en 1s kan representeren. Om de hoge prestaties te bereiken die in echte producten nodig zijn, moeten de metalen lagen een ordelijke kristalstructuur vormen, geleid door de centrale barrièrelaag. Conventionele warmtebehandeling in een oven kan deze orde bereiken, maar vereist doorgaans temperaturen van enkele honderden graden Celsius gedurende uren, wat de productie vertraagt en het risico geeft op ongewenste atoomvermenging tussen lagen.

Flitsen van licht in plaats van uren in een oven

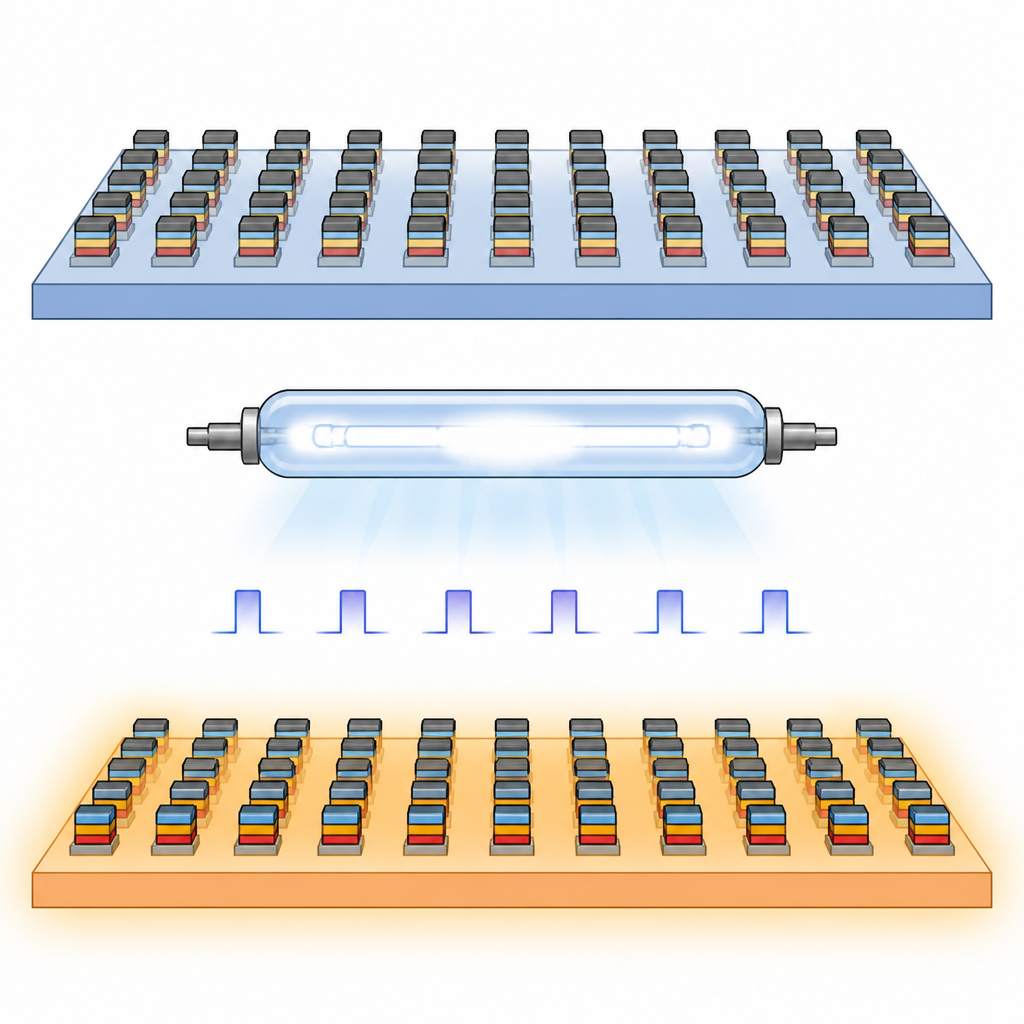

In plaats van traditionele ovenverwarming gebruikten de onderzoekers flitslamp-annealing, waarbij een krachtige xenonlamp korte lichtstoten van slechts duizendsten van een seconde op het oppervlak van de chip afvuurt. Een reeks van deze pulsen kan de bovenzijde van de wafer kortstondig naar temperaturen brengen waarvan simulaties aangeven dat ze meer dan 1000 graden Celsius kunnen bereiken, terwijl de draaghouder slechts matig opwarmt en snel afkoelt. Door het aantal pulsgroepen te variëren, controleerde het team de totale opwarmtijd van fracties van een seconde tot enkele seconden. Ze vonden dat met iets meer dan anderhalve seconde totale lichtblootstelling de magnetische tunneljunctions een weerstandswijziging bereikten die bijna zo groot was als die door meerdere uren traditionele verwarming, ondanks dat de totale warmtedosis veel kleiner was.

In de lagen kijken

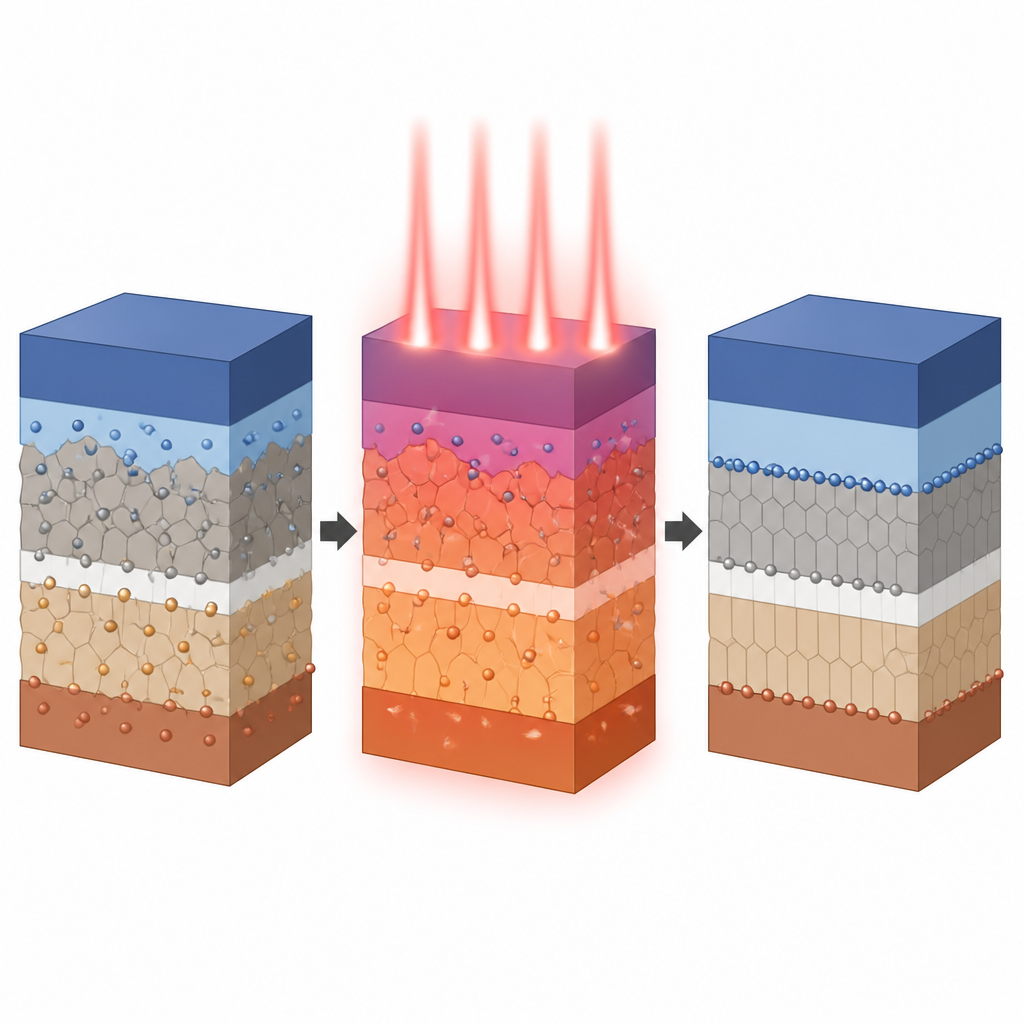

Om te zien wat deze flitsen met de kleine lagen deden, gebruikte het team hoogresolutie-elektronenmicroscopen en chemische mappingtools. In onbehandelde apparaten waren de belangrijke magnetische lagen amorf, wat betekent dat de atomen geen regelmatig patroon hadden, en het geheugeneffect zwak was. Na langdurige ovenbehandeling werden de lagen keurig geordend, en een licht element genaamd boor verplaatste zich aanzienlijk uit de magnetische lagen naar aangrenzende lagen — een verandering die bekendstaat als bevorderlijk voor sterke elektronische tunneling tussen de magneten. Bij de geoptimaliseerde flitslampconditie kristalliseerde de bovenste magnetische laag goed, terwijl de onderste laag alleen nabij zijn interface met de barrière kristalliseerde. Chemische kaarten toonden dat, vergeleken met ovenverwarming, er tijdens de korte flitsen minder boor uit de magnetische lagen was ontsnapt, wat de veel kortere verwarmingsduur weerspiegelt.

De juiste balans vinden

Het verhogen van het aantal lichtpulsen bleef de interne structuur veranderen. De onderste magnetische laag kristalliseerde uiteindelijk bijna volledig, ondanks dat de boorconcentratie eromheen relatief hoog bleef, wat suggereert dat de timing van ordening en diffusie volgens verschillende tijdschalen verloopt. Maar wanneer het flitsen te intens werd, begon zuurstof in metaalgebieden binnen te dringen en vervaagde de duidelijke scheiding tussen lagen. In dat geval daalde de geheugenprestatie en nam de elektrische weerstand toe, waarschijnlijk omdat cruciale lagen gedeeltelijk geoxideerd of gemengd raakten. Deze trends tonen aan dat er een smal venster aan flitscondities bestaat dat snelle ordening van atomen, beperkte chemische vermenging en het vermijden van schade in balans houdt.

Wat dit betekent voor toekomstige elektronica

De studie laat zien dat goed presterende magnetische tunneljunctions kunnen worden voorbereid in ongeveer 1,7 seconden flitslampbehandeling, vergeleken met uren conventionele verwarming, terwijl ongewenste atoomdiffusie onder controle blijft. Met verdere afstemming van pulssterkte en -afstand kan deze aanpak de productietijd verkorten en de energiekosten voor het verwerken van magnetische geheugen- en sensorsystemen verlagen, en mogelijk toelaten dat zulke apparaten op warmtegevoelige of flexibele substraten worden gebouwd. Simpel gezegd suggereert het werk dat een gecontroleerde lichtstoot veel van het zorgvuldige “bakwerk” kan doen dat deze kleine magnetische sandwiches nodig hebben, en zo een pad opent naar snellere, meer veelzijdige spingebaseerde elektronica.

Bronvermelding: Imai, A., Ota, S., Yamasaki, J. et al. Ultrafast flash lamp annealing of magnetic tunnel junctions. npj Spintronics 4, 20 (2026). https://doi.org/10.1038/s44306-026-00145-z

Trefwoorden: flitslamp-annealing, magnetische tunneljunctions, MRAM, spintronica, rapid thermal processing
