De rol van interfaciale Dzyaloshinskii–Moriya‑interactie bij afwijkingen in de write error rate van spin‑transfer torque magnetische tunneljunctions

Waarom kleine magneetjes in geheugen ertoe doen

Onze telefoons, laptops en datacenters vertrouwen steeds vaker op een nieuw soort geheugen genaamd spin‑transfer torque magnetisch random‑access‑geheugen, of STT‑MRAM. Het belooft snelle, duurzame en energiezuinige opslag. Maar wanneer ingenieurs deze kleine magnetische bits dwingen om extreem snel te schakelen, kan hun gedrag merkwaardig onbetrouwbaar worden: write‑fouten kunnen plotseling toenemen juist wanneer je de apparaten zwaarder aandrijft. Dit artikel onderzoekt die puzzel en onthult hoe een subtiel effect op atomair niveau bij materiaalkanten geruisloos de betrouwbaarheid van geheugenchips van de volgende generatie kan ondermijnen.

Een vreemde bult in de foutpercentages

In een ideaal digitaal geheugen zou het versterken van het writesignaal de kans op een fout gestaag moeten verkleinen. Experimenteel werk met STT‑MRAM heeft echter een eigenaardigheid laten zien die bekendstaat als het “ballooning‑effect”. Bij zeer korte schrijfpulsen van slechts enkele miljardsten van een seconde daalt de write error rate eerst naarmate de stroom toeneemt, stijgt dan onverwacht weer en daalt tenslotte pas bij nog hogere stromen. Deze niet‑monotone kromme is een hoofdpijn voor ontwerpers van hogesnelheidselektronica, omdat het moeilijk maakt betrouwbare schakeling te garanderen in dicht opeengepakte geheugencellen op nanometerschaal.

De verborgen invloed van de interface

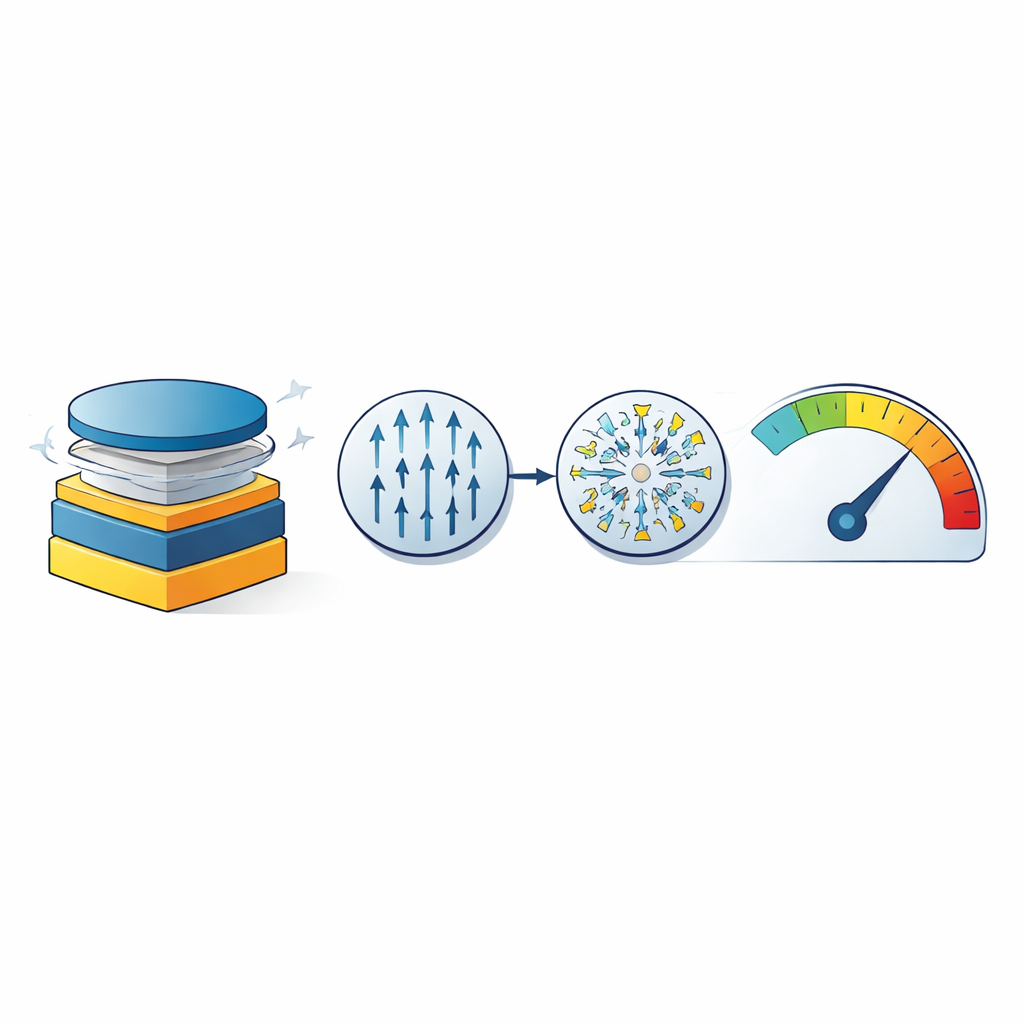

De auteurs richten zich op een subtiele interactie die leeft op de grens tussen een magnetische laag en een zware metalen laag: de Dzyaloshinskii–Moriya‑interactie, of DMI. Deze interactie geeft een lichte voorkeur dat naburige atomaire magneten ten opzichte van elkaar draaien in plaats van perfect uitgelijnd te zijn. In ultradunne lagen die vaak in magnetische tunneljunctions worden gebruikt—de bouwstenen van STT‑MRAM—kan DMI versterkt of verzwakt worden door details zoals materiaalkeuze, de aanwezigheid van zuurstof bij de interface en de verwerking van de stack. Omdat moderne geheugenbits slechts tientallen nanometers groot zijn, kan zelfs een bescheiden mate van deze draaibereidheid drastisch veranderen hoe de magnetisatie keert tijdens een schrijfoperatie.

Van vloeiende flips naar verwarde patronen

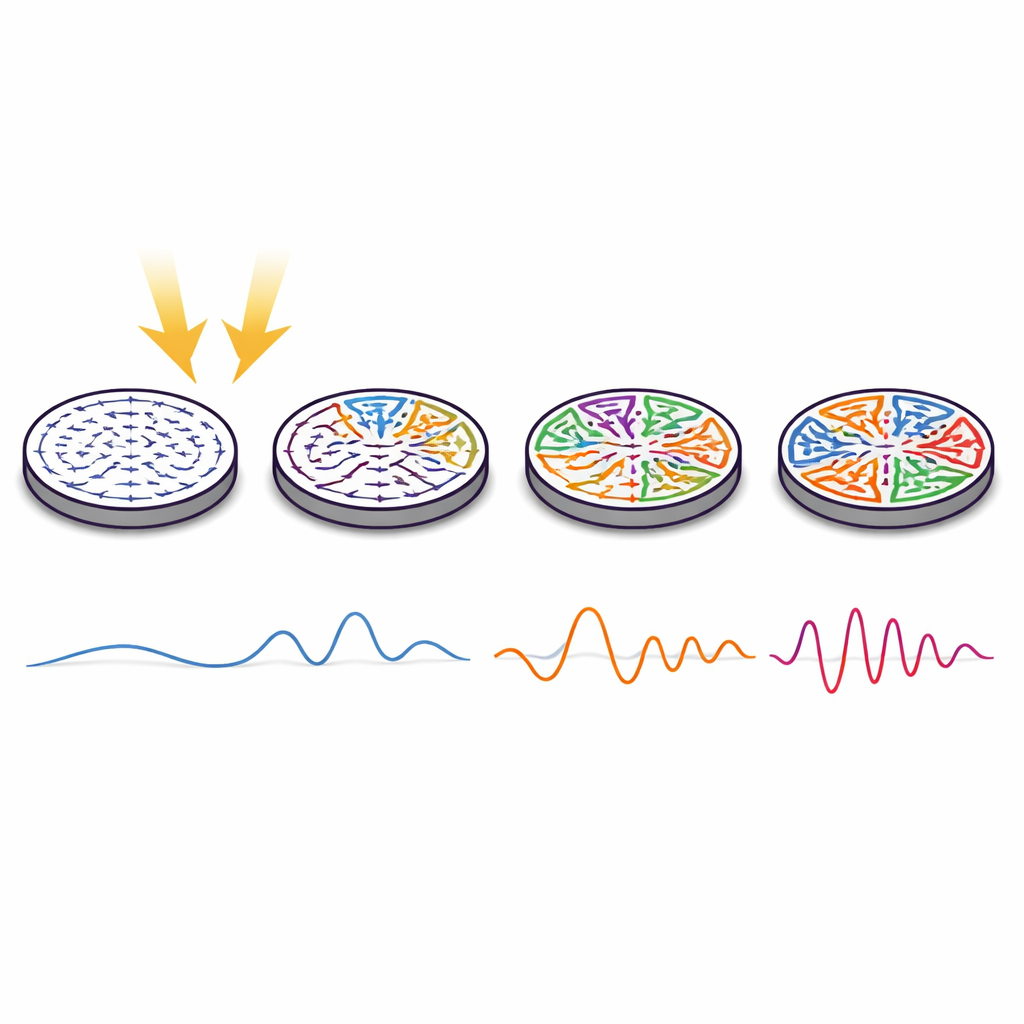

Met gedetailleerde micromagnetische simulaties van geheugenplaatjes van 20 en 50 nanometer breed vergeleken de onderzoekers schakelen met en zonder interfaciale DMI. Wanneer DMI ontbrak, keerde de magnetisatie grotendeels coherent om: de kleine magnetische momenten in de schijf draaiden samen en bereikten snel een nieuwe uniforme oriëntatie. Het invoeren van realistische niveaus van DMI veranderde het beeld drastisch. De magnetisatie begon in‑vlak te kantelen en uiteen te vallen in meerdere regio’s die in verschillende richtingen wezen, waardoor zogenoemde multidomeintoestanden ontstonden. Deze complexe patronen vertraagden de algehele reversie en konden blijven bestaan nadat de schrijfpuls was geëindigd, waardoor de bit in een tussenstaat bleef in plaats van in een duidelijke “0” of “1”.

Hoe draaien leidt tot ballooning

Door zowel de DMI‑sterkte als de write‑stroom te variëren, bracht het team in kaart hoe vaak schakelen slaagde of faalde. Zonder DMI daalde de write error rate vloeiend naarmate de stroom toenam. Bij matige DMI waren hogere stromen nodig om dezelfde betrouwbaarheid te bereiken. Bij nog grotere DMI‑waarden verscheen de kenmerkende ballooning‑vorm: foutpercentages daalden, stegen opnieuw bij tussenliggende stromen en daalden dan weer bij zeer hoge stromen. Fysisch gezien, nabij een kritische DMI‑waarde, verdwijnt de energetische kost voor het vormen van domeinmuren bijna, zodat multidomeinpatronen gemakkelijk ontstaan en hardnekkig stabiel blijven. Korte pulsen duren niet lang genoeg om deze patronen uit te vegen, waardoor sommige bits hun omkering niet voltooien, zelfs onder sterke aandrijving, en zo het foutpercentage opblazen.

Langere pulsen als praktische oplossing

De simulaties verklaren ook waarom langere schrijfpulsen die in experimenten worden gerapporteerd geen ballooning tonen. Wanneer de puls werd verlengd van 5 naar 50 nanoseconden, hadden dezelfde apparaten tijd om de gedraaide, multidomeinconfiguraties te egaliseren naar een uniforme eindtoestand. Het resultaat was een gestaag dalende foutkans met toenemende stroom en veel betere betrouwbaarheid bij lagere write‑stromen. Dit suggereert twee praktische knoppen voor ingenieurs: houd de interfaciale DMI onder een gevaarlijke drempel door zorgvuldige materiaal‑ en interfaceontwerpen, of gebruik, wanneer dat niet mogelijk is, iets langere schrijfpulsen of opereer buiten het stroomgebied waar ballooning verschijnt.

Wat dit betekent voor toekomstig geheugen

Voor een niet‑specialist is de belangrijkste conclusie dat een klein, onzichtbaar draaiend krachtje op de atomaire interface van magnetische lagen grote, onverwachte pieken in geheugelfouten kan veroorzaken wanneer apparaten zeer snel worden aangestuurd. Door aan te tonen dat deze interfaciale interactie het ballooning‑effect op zichzelf kan genereren, wijst de studie rechtstreeks naar interface‑engineering—het beheersen van materialen, zuurstofgehalte en verwerking—als een krachtige manier om STT‑MRAM voorspelbaarder en robuuster te maken. Met deze inzichten kunnen ontwerpers beter een balans vinden tussen snelheid, energieverbruik en betrouwbaarheid terwijl ze deze veelbelovende technologie omzetten in alledaags, grootschalig geheugen voor elektronica.

Bronvermelding: Das, P., Rajib, M.M. & Atulasimha, J. Exploring the role of interfacial Dzyaloshinskii–Moriya interaction in write error rate anomalies of spin-transfer torque magnetic tunnel junctions. npj Spintronics 4, 18 (2026). https://doi.org/10.1038/s44306-026-00137-z

Trefwoorden: STT‑MRAM, magnetische tunneljunctions, Dzyaloshinskii–Moriya‑interactie, write error rate, betrouwbaarheid van spintronica
