De circulariteit van methaanpyrolyse vergroten door het vaste koolstofbijproduct in cementen te gebruiken: een plant-schaal studie

Een klimaatprobleem omzetten in een bouwoplossing

Methaan is een belangrijke bron van zowel industrieel waterstof als van klimaatverhogend kooldioxide. Tegelijkertijd veroorzaakt de productie van cement voor beton enorme hoeveelheden CO2-uitstoot. Deze studie onderzoekt een intrigerend twee-in-één idee: kunnen we schonere waterstof produceren en tegelijk koolstof vastleggen in alledaagse bouwmaterialen — zonder de constructies waarop we vertrouwen te verzwakken?

Methaan splitsen zonder de gebruikelijke rook

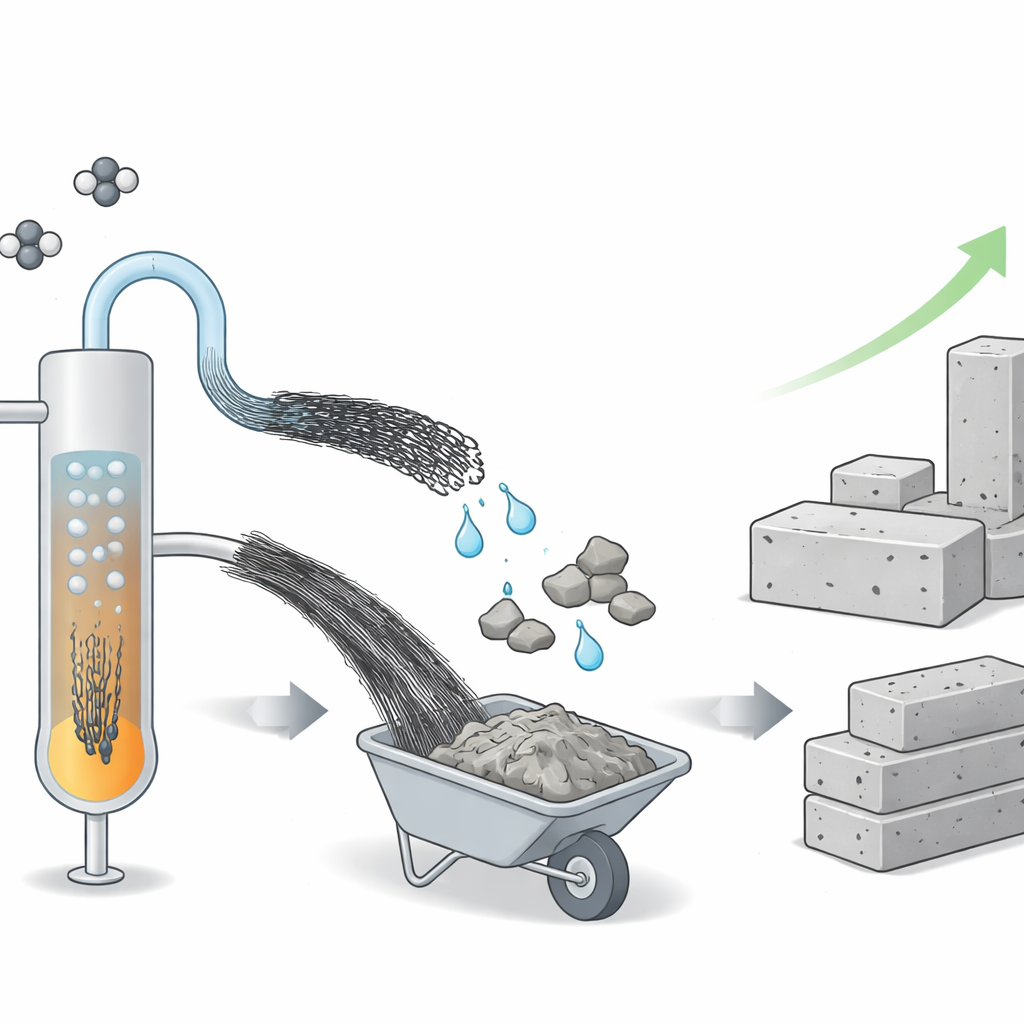

Vandaag wordt de meeste waterstof gemaakt door methaan met water te laten reageren, een proces dat grote hoeveelheden CO2 uitstoot. Methaanpyrolyse biedt een alternatief: het splitst methaan in waterstofgas en vaste koolstof in plaats van CO2. Als deze methode zou worden gebruikt om aan de wereldwijde vraag naar waterstof te voldoen, zou er jaarlijks honderden miljoenen tonnen vaste koolstof worden geproduceerd — veel meer dan de huidige markten kunnen opnemen. De bouwsector, die al meer dan 4 miljard ton cement per jaar consumeert en verantwoordelijk is voor bijna een tiende van de wereldwijde CO2-uitstoot, is een van de weinige industrieën die groot genoeg is om deze koolstof op schaal op te slaan. De auteurs onderzoeken of de vaste koolstof uit een commerciële methaanpyrolyse-installatie, in de vorm van een pulp van koolstofnanobuisjes, in aanzienlijke hoeveelheden kan worden toegevoegd aan cementachtige materialen.

Hoge-technologie koolstof mengen in alledaags cement

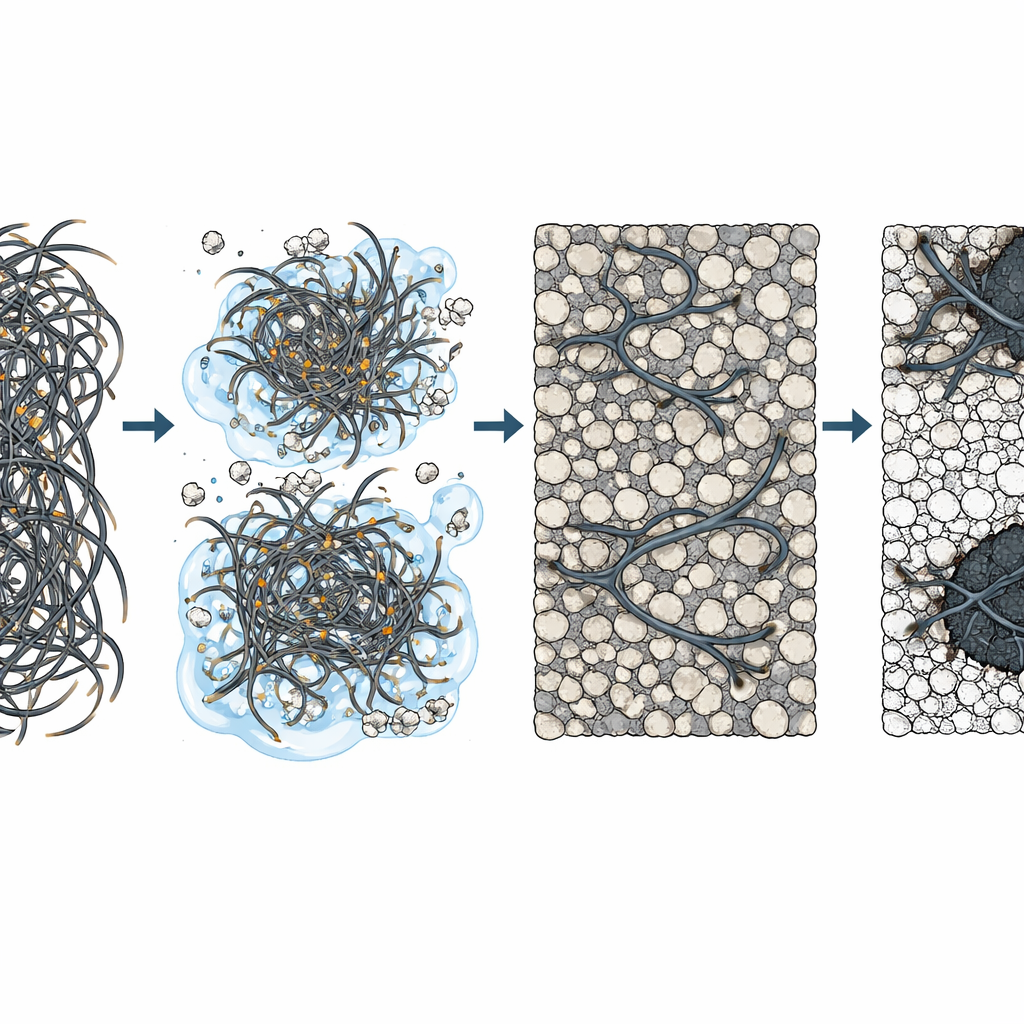

De onderzochte koolstof is een dichte mat van ultradunne, haarachtige buisjes, met deeltjes ijzer die achterblijven uit het productieproces. De onderzoekers vervingen tot 1% van het cement (op gewichtsbasis) door deze koolstofpulp in cementpasta’s en mortels, en mengden en cureerden ze op vrijwel dezelfde manier als standaard bouwmaterialen. Onder de microscoop dispergeert de koolstof niet als individuele buisjes; in plaats daarvan vormt zij verfrommelde, stofachtige clusters van tientallen tot honderden micrometers. Deze clusters verstoren de wijze waarop cementdeeltjes eromheen dichtpakken, waardoor aan hun randen een smalle zone van zwakkere pasta ontstaat. Tegelijk breken sommige nanobuisjes los en doordringen ze het verharde materiaal, waar ze kleine scheurtjes kunnen overspannen.

Vroege sterktewinst, later afwegingen

Om te zien hoe deze veranderingen zich in de praktijk uitwerken, mat het team de druksterkte en trekweerstand van de materialen na één week en vier weken uitharden. Wanneer een klein deel van het cement werd vervangen door koolstofpulp, steeg de druksterkte op jonge leeftijd matig en vlakte daarna af. De onderzoekers schrijven dit toe aan een «vulmiddel»-effect: kleine ijzerrijke deeltjes en chemisch actieve koolstofoppervlakken versnellen de vroege stadia van het verhardingsproces van cement. Na vier weken was de algehele druksterkte van de monsters met koolstof echter vergelijkbaar met gewone mortel — noch duidelijk beter noch slechter — omdat de grote koolstofclusters fungeren als zachte insluitsels of holten die spanning concentreren. In trek, waar beton van nature zwak is, ziet het er iets gunstiger uit: mengsels met 1% koolstof toonden een toename van ongeveer 16% in treksterkte, waarschijnlijk doordat goed gescheiden nanobuisjes microbarsten bij elkaar kunnen houden, zelfs als de grotere clusters zich als gebreken gedragen.

Verwerkbaarheid en de verborgen kosten van verdikking

Verse beton moet vloeibaar genoeg zijn om te pompen, te storten en mallen volledig te vullen. De studie ontdekte dat zelfs bescheiden hoeveelheden koolstofpulp de cementpasta veel stijver maakten. Bij 1% vervanging steeg de yield stress — een maat voor hoe moeilijk het materiaal in beweging te krijgen is — met ongeveer driekwart, en nam de uitvloeiing van de pasta in een standaard slump-test merkbaar af. Dit verlies aan verwerkbaarheid heeft meerdere oorzaken: het enorme specifieke oppervlak van de koolstof bindt water, de clusters blokkeren de stroming en de oppervlaktechemie trekt meer vloeistof aan. Om de normale vloei terug te krijgen, moesten de onderzoekers een moderne plastificeeradditief toevoegen. Die extra ingrediënt vermindert echter enigszins het klimaatvoordeel en kan de verharding van cement vertragen, waardoor de vroege sterktewinst deels teniet wordt gedaan.

Klimaatvoordelen en praktische obstakels

Het gebruik van koolstofpulp als een kleine vervanging voor cement verkleint de ingebedde koolstof van de binder met ongeveer 1% bij 1% substitutie, zelfs rekening houdend met transport en, waar nodig, de toegevoegde plastificeerder. Opschaling hiervan zou kunnen leiden tot betekenisvolle emissiereducties, vooral als methaanpyrolyse groeit onder toekomstige koolstofprijzen. Toch blijven er technische en veiligheidsvragen. De verwerkbaarheidsstraf is groot genoeg dat echte bouwprojecten waarschijnlijk een zorgvuldige herontwerp van de mengsels vereisen. De economische haalbaarheid is ook onzeker: tegenwoordig is dit type koolstof te waardevol om simpelweg in beton te storten, en de fijne vezelige aard brengt beroepsmatige gezondheidszorgen met zich mee vergelijkbaar met andere materialen op basis van koolstofnanobuisjes. Al met al toont de studie aan dat cement inderdaad aanzienlijke hoeveelheden methaan-pyrolysekoolstof kan opnemen zonder concessies te doen aan de kernsterkte, en daarmee een veelbelovende route biedt naar meer circulaire, lager-koolstofinfrastructuur — mits dispersie, veilige omgang en kosten onder controle gebracht kunnen worden.

Bronvermelding: McElhany, S., Konwar, A., Zheng, Q. et al. Increasing the circularity of methane pyrolysis by using the solid carbon co-product in cements: a plant-scale study. npj Mater. Sustain. 4, 18 (2026). https://doi.org/10.1038/s44296-026-00107-w

Trefwoorden: methaanpyrolyse, laag-koolstof cement, koolstofnanobuisjes, waterstofproductie, koolstofopslag
