Geoptimaliseerde T-vormige resonator via integratie van een lokaal versterkingsmodel binnen een cel voor verbeterde detectie met Rydberg-atomontvangers

Luisteren naar zwakke signalen

Van weersradar tot diepe-ruimte-astronomie, veel technologieën zijn afhankelijk van het opvangen van buitengewoon zwakke radio- en microgolfsignalen. Verbeteringen aan huidige ontvangers betekenen meestal grotere antennes of complexere elektronica, wat snel duur en onhandig wordt. Dit artikel verkent een andere weg: door gebruik te maken van geëxciteerde atomen en een slim gevormd stuk metaal laten de auteurs zien hoe je de zwakke elektrische velden in een zeer klein ruimtegebied dramatisch kunt versterken, waardoor de grens van hoe zwak een signaal een ontvanger kan waarnemen wordt verlegd.

Atomen als minuscule antennes

Conventionele microgolfontvangers vertrouwen op metalen antennes, filters, versterkers en mixers om onzichtbare golven in de lucht om te zetten naar elektrische signalen op een draad. Hun gevoeligheid wordt uiteindelijk beperkt door het willekeurige geratel van elektronen—thermisch ruis—in de elektronica. Rydberg-atomontvangers werken anders. Ze gebruiken atomen in sterk geëxciteerde toestanden die extreem gevoelig zijn voor elektrische velden. In een kleine glascel gevuld met cesiumdamp bereiden en onderzoeken twee lasers deze atomen, en een fotodetector kijkt hoeveel licht erdoorheen gaat. Wanneer een microgolfveld aanwezig is, verschuift of splitst het de energieniveaus van de atomen en verandert het lichtsignaal subtiel. Omdat de atomen zelf het sensorische element vormen, kunnen veel lawaaierige elektronische stadia worden weggelaten, wat de deur opent naar betere gevoeligheid en zeer brede werkbanden.

Waarom lokale concentratie ertoe doet

In de praktijk dragen alleen de atomen bij waar de twee lasers overlappen—typisch een slank gebied van enkele honderden micrometers—aan de meting. Dat betekent dat wat echt telt niet het gemiddelde veld over een grote antenne is, maar hoe sterk het veld is binnen dit kleine optische “sweet spot.” Eerder werk probeerde dit lokale veld te vergroten met metalen resonatoren buiten de dampcel of door signalen via transmissielijnen binnen te leiden. Deze benaderingen hielpen, maar vereisten externe antennes, verminderden de draagbaarheid en waren grotendeels gebaseerd op trial-and-error. De auteurs leiden in plaats daarvan een eenvoudig fysisch model af dat de resonatorgolflengte, versterking, elektrische weerstand en kiergeometrie rechtstreeks koppelt aan de lokale veldenversterking, en geven daarmee duidelijke aanwijzingen over hoe de structuur te herontwerpen in plaats van blind vormen bij te stellen.

Een compacte T-vormige resonator binnenin de cel

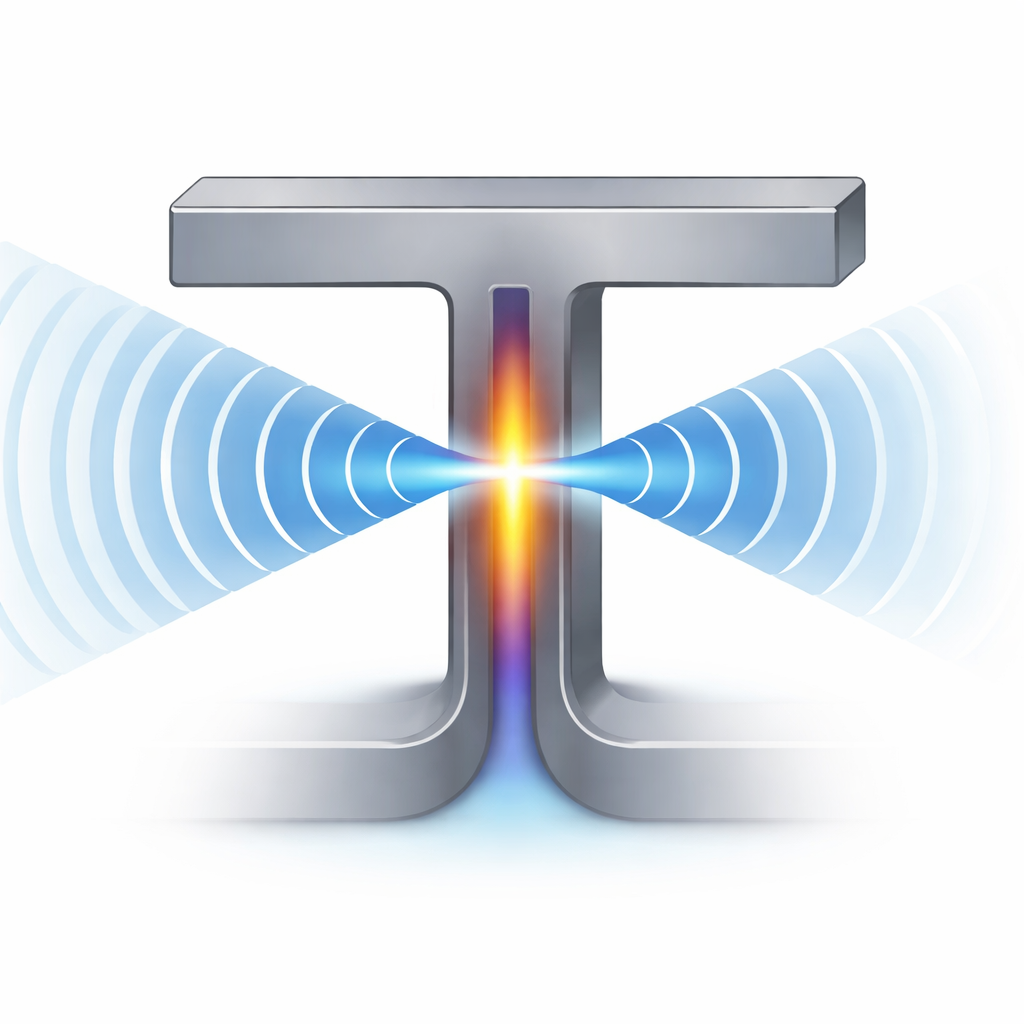

Geleid door hun model begint het team met een basis parallelplaatresonator—een paar tegenover elkaar liggende metalen oppervlakken die elektrische velden in een smalle kier kunnen concentreren. Om de versterking te vergroten zonder het apparaat groter te maken, richten ze zich op het verhogen van de elektrische impedantie bij de kier. Praktisch gezien betekent dit het verminderen van de effectieve capaciteit en het verhogen van de inductantie van de structuur, wat ze bereiken door het metaal in een T-vorm te snijden. De nieuwe T-vormige resonator (TSR) is vervaardigd uit zuurstofvrij koper met een zilvercoating en is volledig ingesloten in de cesiumdampcel, waarbij hij direct interacteert met vrije-ruimte microgolfstraling in de C-band (ongeveer 8 GHz). Simulaties tonen aan dat de TSR, bij dezelfde resonantiefrequentie, het lokale elektrische veld met een factor 57 vergroot vergeleken met het veld in vrije ruimte, meer dan dubbel ten opzichte van de 27-voudige versterking van het oorspronkelijke parallelplaatontwerp, terwijl het fysieke volume krimpt tot slechts 13 procent en het oppervlak tot 18 procent van het origineel.

Het ontwerp op de proef stellen

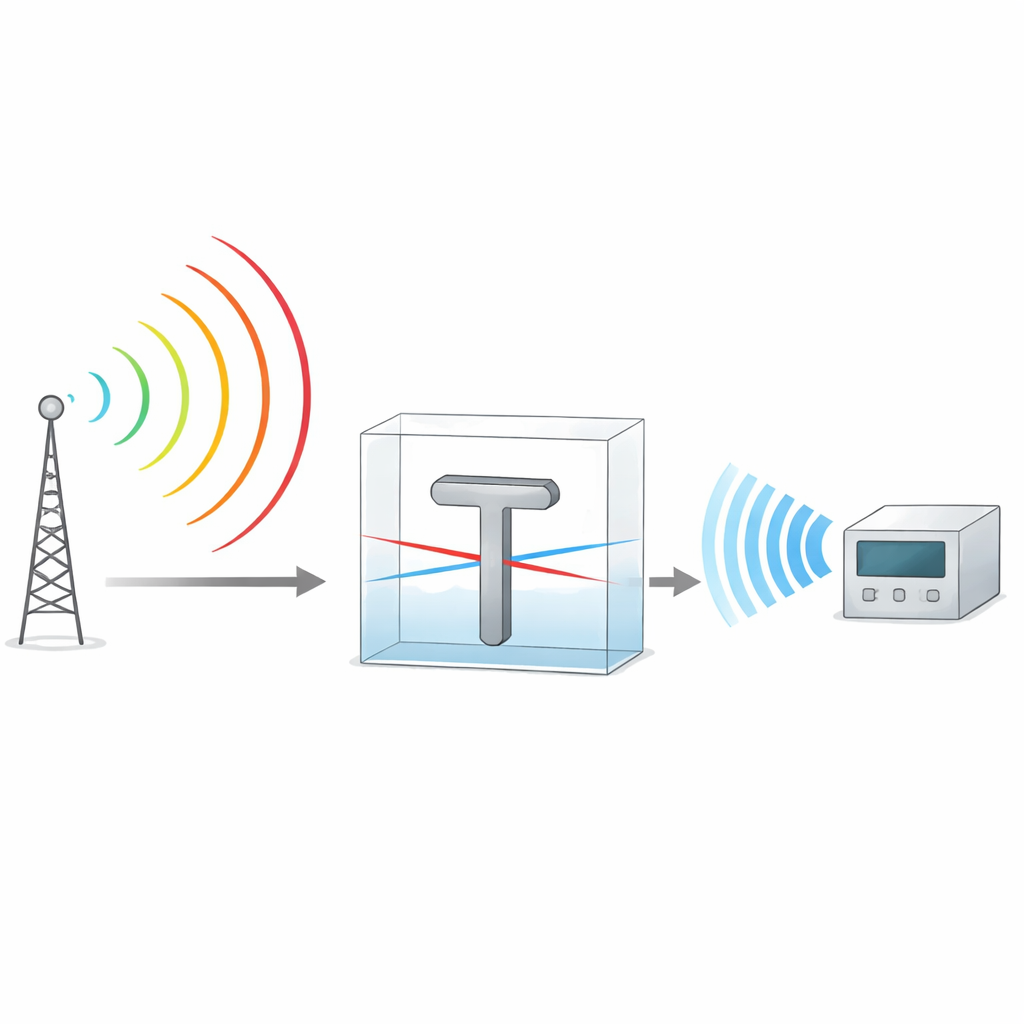

Vervolgens integreren de onderzoekers de TSR in een standaard Rydberg-atommeetopstelling. Een paar lasers—bij 852 en 509 nanometer—creëren en onderzoeken een specifieke geëxciteerde toestand in cesiumatomen, terwijl een verre hoornantenne microgolven naar de cel uitzendt onder ver-veldcondities. Door te monitoren hoe het atomaire spectrum verschuift wanneer microgolven worden toegepast, en door een atomair superheterodyne-technique te gebruiken die een sterk lokaal oscillatorveld mengt met een zwak testsignaal, kunnen ze de uitgang van een signaalgenerator vertalen naar een effectief elektrisch veld bij de atomen. Vergelijking van metingen met en zonder de TSR laat zien dat dezelfde atomaire reactie wordt bereikt met 32,5 decibel minder microgolfvermogen wanneer de T-vormige resonator aanwezig is—equivalent aan ongeveer 47–57 keer sterker lokaal veld in de laser-overlapzone, wat goed overeenkomt met hun simulaties.

Ruis, richting en gebruik in de praktijk

Het toevoegen van metaal nabij de atomen brengt een eigen nadeel met zich mee: thermische ruis door de weerstand van het metaal. Met behulp van de Nyquist-formule berekenen de auteurs hoe deze ruis afhangt van materiaalselectie en geometrie, en meten ze deze voor resonatoren gemaakt van roestvrij staal en van koper met zilverplating. De geoptimaliseerde TSR bereikt een laag thermisch ruisniveau, overeenkomend met een elektrisch veld van slechts enkele tientallen picovolt per centimeter per vierkantswortel hertz—klein in vergelijking met de door het resonator geproduceerde versterkte velden. Tegelijkertijd functioneert de TSR als een miniatuur, smalbandige antenne rondom de atomen, waardoor richtinggevoeligheid verbetert en off-frequentiegeluid wordt gefilterd. Deze ruimtelijke en spectrale filtering kan de signaal-ruisverhouding van inkomende golven verhogen, en vormt een aanvulling op de intrinsieke hoge gevoeligheid van de Rydberg-atomen.

Wat dit betekent voor de toekomst

De studie toont aan dat een zorgvuldig ontworpen T-vormige resonator, gestuurd door een eenvoudig lokaal versterkingsmodel, het “horen” van Rydberg-atom-microgolfontvangers aanzienlijk kan verscherpen terwijl het apparaat compact en mobiel blijft. Door de lokale veldenversterking te verdubbelen ten opzichte van eerdere ontwerpen en volledig binnen de dampcel te passen, maakt de TSR het praktischer om draagbare, hooggevoelige quantumsensoren te bouwen voor communicatie-, radar- en beeldvormingsapplicaties. De auteurs merken op dat het combineren van deze lokale velduitbreiding met andere atomische technieken—zoals meerfoton-excitatie, Doppler-vrije schema’s en repumping—de gevoeligheden nog verder zou kunnen verhogen, waardoor quantum-versterkte microgolfontvangers dichter bij het overtreffen van hun traditionele elektronische tegenhangers in echte toepassingen komen.

Bronvermelding: Wu, B., Sun, Z., Sang, D. et al. Optimized T-shaped resonator via local enhancement model integration within a cell for enhanced Rydberg-atom receiver sensing. Commun Eng 5, 63 (2026). https://doi.org/10.1038/s44172-026-00631-6

Trefwoorden: Rydberg-atomontvanger, microgolfdetectie, velduitrustingsresonator, quantum-elektrometrie, T-vormige resonator
