Giant Rashba splitting in a 2D BiAs layer on InAs(111)B

Waarom minuscule lagen de elektronica van de toekomst kunnen hervormen

Moderne apparaten steunen steeds meer niet alleen op de stroom van elektrische lading, maar ook op de spin van elektronen, een kwantumeigenschap die zich als een klein kompasnaaldje gedraagt. Materialen waarmee ingenieurs deze spins efficiënt kunnen opwekken en sturen zijn essentieel voor energiezuinige computers, snelle geheugen­technologieën en kwantumapparaten. Deze studie beschrijft hoe een velletje van slechts een paar atomen dik, gemaakt van bismut en arseen en gegroeid op een indiumarsenide-kristal, uitzonderlijk sterke spin­effecten kan herbergen en hoe een slimme beschermlaag cruciaal is om deze fragiele structuur stabiel en bruikbaar te maken.

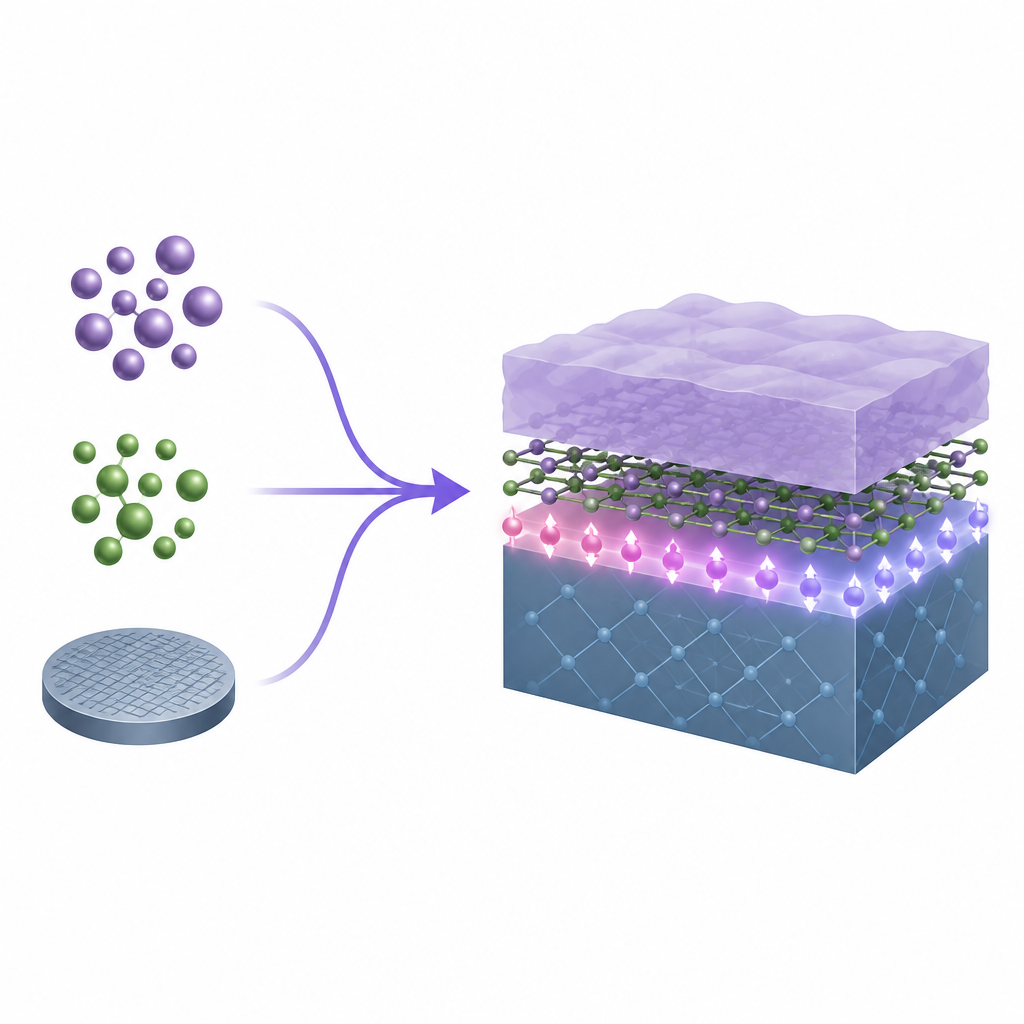

Het bouwen van een nieuw ultradun materiaal

De onderzoekers begonnen met een halfgeleider genaamd indiumarsenide, gewaardeerd om zijn snelle elektronen en gebruik in infraroodsensoren en geavanceerde transistors. Ze gebruikten een methode genaamd moleculaire straalepitaxie om voorzichtig een kleine hoeveelheid bismut op een zorgvuldig gereinigd indiumarsenide-oppervlak te deponeren, waarna alles werd bedekt met een glasachtige laag arseen. Door deze bovenlaag langzaam grotendeels in vacuüm te verwijderen, kregen ze een tweedimensionaal vel bismutarsenide, of BiAs, te zien dat zich precies op het oppervlak van het kristal had gevormd. Verschillende oppervlakteprobes, waaronder patronen gevormd door laagenergetische elektronen en beelden van een scanning tunnelingmicroscoop, toonden aan dat deze nieuwe laag een eenvoudige, ordelijke structuur kon aannemen zolang de arsenidekking nog gedeeltelijk aanwezig was.

Het verborgen landschap van elektronen onderzoeken

Om te zien hoe elektronen zich in deze gelaagde structuur bewegen, gebruikte het team angle‑resolved photoemission spectroscopy, die de toegestane energieën en impulsen van elektronen in kaart brengt. Vergeleken met naakt indiumarsenide toonde het oppervlak met de BiAs-laag een dramatisch nieuw teken in deze kaarten: een kenmerkende "M"‑vormige structuur en een klein pocketje van elektronenstaten precies bij het energieniveau waar elektrische geleiding begint. Deze veranderingen wezen erop dat het dunne BiAs‑vel zich niet passief op het oppervlak bevond, maar nieuwe kwantumstaten creëerde die bruikbaar zijn voor apparaten die afhangen van elektronspin.

Hoe een subtiele structurele verschuiving de spincontrole versterkt

Het team wendde zich tot computersimulaties gebaseerd op density functional theory om te begrijpen hoe de atomen in de BiAs‑laag gerangschikt zijn en waarom dat belangrijk is voor spin­gedrag. Ze vergeleken twee mogelijkheden voor de positie van bismutatomen ten opzichte van de atomen in het onderliggende kristal. In het ene geval zet de BiAs‑laag eenvoudig het patroon van het substraat voort. In het andere geval is hij lichtjes zijwaarts verschoven. De berekeningen toonden aan dat wanneer een arsenidekruik aanwezig is, deze verschoven rangschikking stabieler wordt. Cruciaal is dat alleen deze verplaatste structuur een sterke Rashba‑werking ondersteunt, waarbij de combinatie van zware atomen en ingebouwde asymmetrie ervoor zorgt dat elektronen­sins die in tegengestelde richtingen bewegen ruimtelijk van elkaar worden gescheiden.

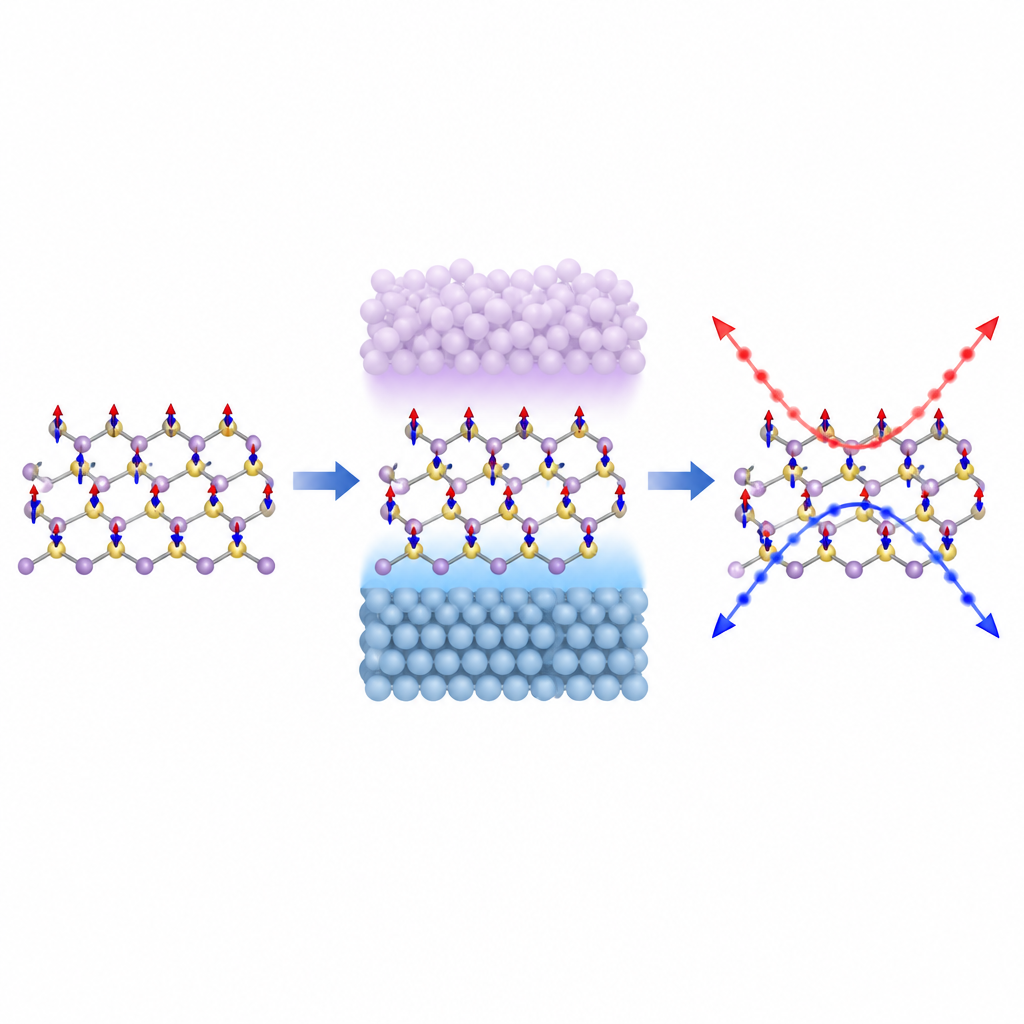

Beschermende kap die stilletjes de regels bepaalt

De glasachtige arsenidekapping bleek meer dan alleen een beschermend dekje. Ze vergrendelt de zijwaartse verschuiving tussen de BiAs‑laag en het indiumarsenide‑substraat, en voorkomt dat het oppervlak zich herordent tot een complexer patroon dat de speciale elektronische toestanden zou wissen. Toen de onderzoekers het monster verder verhitten en vrijwel de hele arsenidebovenlaag verdreven, reorganiseerde het oppervlak zich tot een nieuwe structuur. Microscopen en diffractie lieten een andere symmetrie zien, en het opvallende M‑vormige kenmerk in de elektronenkaarten verdween bijna, hoewel bismut nog steeds aanwezig was. Dit contrast benadrukt hoe sterk de beschermlaag de delicate balans tussen structuur en spin­gedrag bepaalt.

Wat dit betekent voor toekomstige spingebaseerde apparaten

Uit de combinatie van experimenten en theorie concluderen de auteurs dat het BiAs‑vel op indiumarsenide behoort tot een familie van zogeheten giant Rashba‑materialen, waar de scheiding van spin­toestanden bijzonder sterk is. Eenvoudig gezegd kan het systeem stromen van elektronen creëren en manipuleren waarvan de spins in tegengestelde richtingen wijzen — een sleutelelement voor spintronica en sommige kwantuminformatieschema's. Even belangrijk demonstreert het werk een praktische werkwijze: gebruik een eenvoudige elementaire bovenlaag om exotische tweedimensionale verbindingen te stabiliseren die anders uit elkaar zouden vallen. Deze strategie kan worden uitgebreid naar andere bismutrijke materialen en opent nieuwe wegen naar energiezuinige transistors, magnetische geheugens en lichtgevende apparaten die zowel de spin als de lading van het elektron benutten.
