De-aberratie voor niet-invasieve transcraniële fotoakoestische computertomografie door een volwassen menselijke schedel

De hersenen zien zonder de schedel te openen

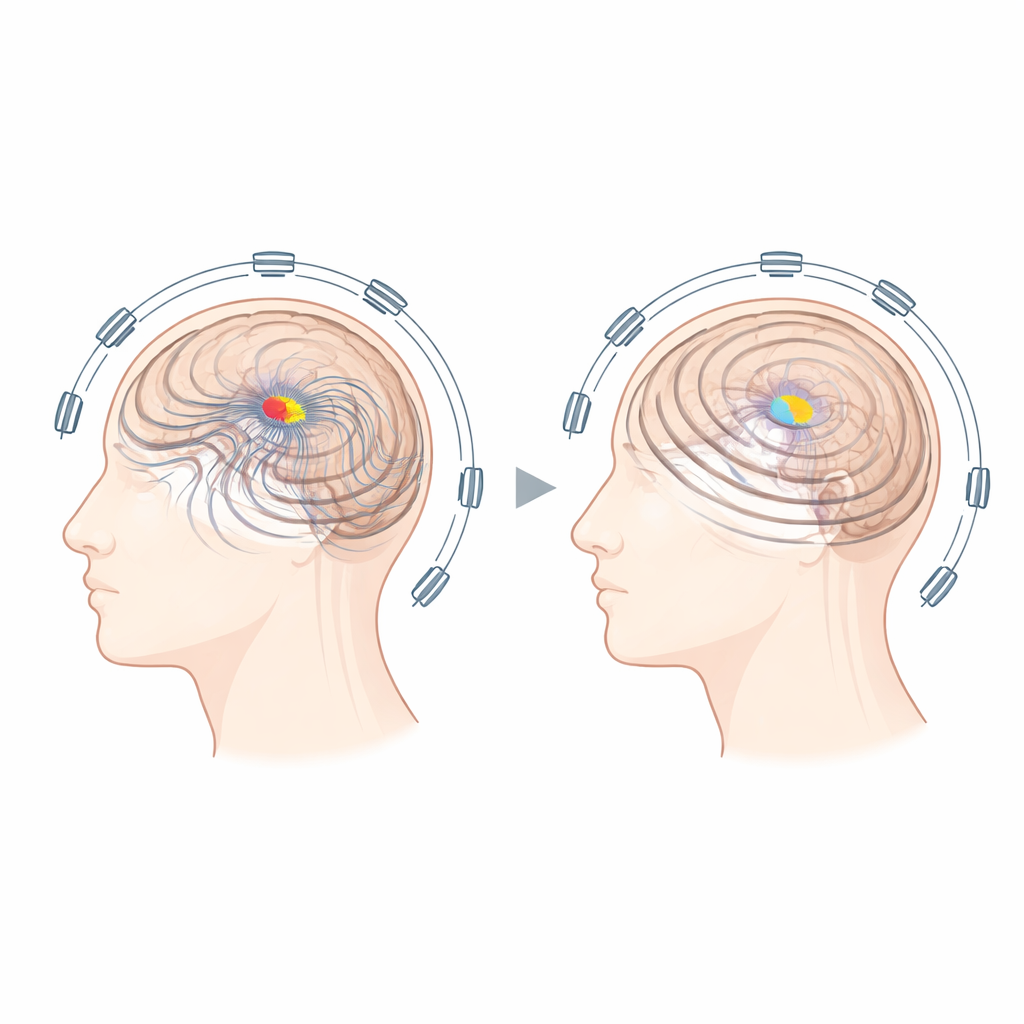

Artsen en wetenschappers dromen ervan de hersenen in realtime te observeren, zonder omvangrijke MRI-scanners of het openen van de schedel. Fotoakoestische computertomografie is een veelbelovende technologie die lichtflitsen en gevoelige microfoons gebruikt om bloed in de hersenen in kaart te brengen. Maar de volwassen menselijke schedel vervormt deze geluidsgolven sterk, waardoor beelden vervagen en belangrijke details verborgen raken. Deze studie toont, voor het eerst in realistische experimenten met volwassen menselijke schedels, dat die vervormingen grotendeels ongedaan kunnen worden gemaakt — wat ons dichterbij een praktisch, niet-invasief beeldvormingsinstrument voor de hersenen brengt dat ooit aan het bed kan worden gebruikt.

Hoe licht en geluid de hersenen in kaart kunnen brengen

Fotoakoestische beeldvorming werkt op een eenvoudige maar krachtige manier. Korte laserpulsen worden op weefsel gericht, waar bloed het licht sterk absorbeert en heel kort opwarmt. Die snelle verhitting veroorzaakt dat het bloed ultrasone golven uitzendt, die naar buiten reizen en worden opgevangen door een array van detectors. Omdat verschillende vormen van hemoglobine licht verschillend absorberen, kan deze methode bloedzuurstof en bloedstroom—belangrijke indicatoren van hersenactiviteit—directer volgen dan conventionele MRI, en met een kleinere, stillere en goedkopere opstelling. In zachte weefsels zoals borst of ledemaat reizen de geluidsgolven soepel en kunnen standaard wiskundige methoden het beeld nauwkeurig reconstrueren. De schedel is echter een ander verhaal.

Waarom de schedel het beeld vervaagt

De menselijke schedel heeft zeer verschillende mechanische eigenschappen vergeleken met de hersenen en het omliggende zachte weefsel. Hij is stijver, dichter en ondersteunt niet alleen de gebruikelijke samendrukbare compressiegolven maar ook zijwaartse schuifgolven. Wanneer de fotoakoestische golven uit de hersenen de schedel bereiken, wordt een deel van de energie gereflecteerd, een deel omgezet tussen deze twee golftypen, en alles wordt vertraagd en afgebogen op gecompliceerde manieren. Daarbovenop verzwakt de schedel hoge tonen meer dan lage tonen. Conventionele reconstructiemethoden behandelen het hoofd alsof het uit één uniform materiaal bestaat, dus falen ze dramatisch wanneer de golven door bot zijn verdraaid en vertraagd. Beelden van hersen-imiterende doelen achter een echte schedel veranderen in onherkenbare vegen.

Een nieuwe manier om de vervorming ongedaan te maken

De auteurs pakten dit lang bestaande probleem aan door de schedel expliciet als een elastische vaste stof te modelleren in plaats van haar te negeren. Ze bepaalden eerst de 3D-vorm en plaatsing van ex-vivo volwassen menselijke schedels met standaard medische scans zoals CT of MRI, en gingen vervolgens uit van de aanname dat het bot binnen die omtrek behandeld kon worden als één uniform materiaal met realistische geluidssnelheden. Met een krachtige full-wave simulatie berekenden ze hoe geluid zou reizen van vele mogelijke bronpunten binnen de schedel naar de detectorarray. Een iteratief computeralgoritme zocht daarna naar het patroon van initiële druk binnen de schedel dat het beste overeenkwam met de gemeten signalen, terwijl het basisveronderstellingen respecteerde zoals niet-negatieve signaalsterkte en gladheid.

Helderder beelden over opstellingen en schedels heen

Om de methode te testen plaatste het team dunne, met bloed gevulde buisjes, zwarte draden en 3D-geprinte vormen net binnen de schedels om hersenvaten na te bootsen. Ze vergeleken beelden gemaakt zonder schedel, met schedel maar gereconstrueerd op de gebruikelijke manier, en met schedel maar gereconstrueerd met hun nieuwe model. Standaardreconstructies met de schedel aanwezig waren zo vervormd dat de patronen nauwelijks herkenbaar waren. Daarentegen herstelde de nieuwe aanpak de fijne vertakkingsstructuren en posities van de doelen met indrukwekkende getrouwheid, of het licht nu van binnenuit de schedelholte kwam of van buiten, zoals in klinische toepassingen vereist zou zijn. De verbetering bleef bestaan over verschillende dieptes, verschillende doeldvormen en zelfs bij twee aparte schedels van verschillende donoren. De onderzoekers introduceerden ook bewust fouten in de veronderstelde schedelpositie, oriëntatie en geluidssnelheden en vonden dat hoewel het negeren van schuifgolven de prestatie ernstig aantastte, bescheiden onnauwkeurigheden in de andere parameters nog steeds bruikbare beelden opleverden.

Wat dit betekent voor toekomstige hersenscans

Dit werk toont aan dat door de schedel veroorzaakte vervaging bij fotoakoestische beeldvorming van de hersenen geen onoverkomelijke barrière is. Met alleen de vorm, positie en oriëntatie van de schedel—informatie die ziekenhuizen al kunnen verkrijgen via CT- of gespecialiseerde MRI-scans—kan de nieuwe methode verwarde geluidsgolven herfocussen en scherpe beelden achter volwassen menselijke schedels terugwinnen, althans in gecontroleerde experimenten. Hoewel er nog verdere uitdagingen zijn, zoals het omgaan met signalen van hoofdhuidstructuren en het volledig rekening houden met de interne variaties van de schedel, toont de studie een realistisch pad naar een draagbaar, stralingsvrij beeldvormingsinstrument dat MRI zou kunnen aanvullen voor het monitoren van beroertes, verwondingen en andere hersenaandoeningen aan het bed.

Bronvermelding: Aborahama, Y., Sastry, K., Cui, M. et al. De-aberration for noninvasive transcranial photoacoustic computed tomography through an adult human skull. Commun Phys 9, 116 (2026). https://doi.org/10.1038/s42005-026-02545-3

Trefwoorden: fotoakoestische beeldvorming van de hersenen, transcraniële beeldvorming, correctie van schedelaberraties, functionele neurobeeldvorming, ultrageluid en licht
