Elektronische lokalisatie en optische activiteit van spanningsgestuurde overgangsmetaaldichalcogenide-nanobellen

Het uitrekken van piepkleine vellen voor kwantumlicht

Stel je voor dat je een ultradun halfgeleidend velletje — slechts één atoomlaag dik — lospeutert en het voorzichtig opblaast tot een piepklein belletje. Fysici hopen dat deze nanobellen kunnen functioneren als kunstmatige "atomen" die op aanvraag enkele lichtdeeltjes uitzenden, een sleutelcomponent voor toekomstige kwantumtechnologieën. Deze studie gebruikt geavanceerde computersimulaties om dat idee te toetsen voor een populaire familie van tweedimensionale materialen en stelt een eenvoudige maar cruciale vraag: kunnen perfecte, piepkleine bellen die uitsluitend door het uitrekken van het vel ontstaan, echt zo helder stralen als we wensen?

Wat deze atoomdunne bellen zijn

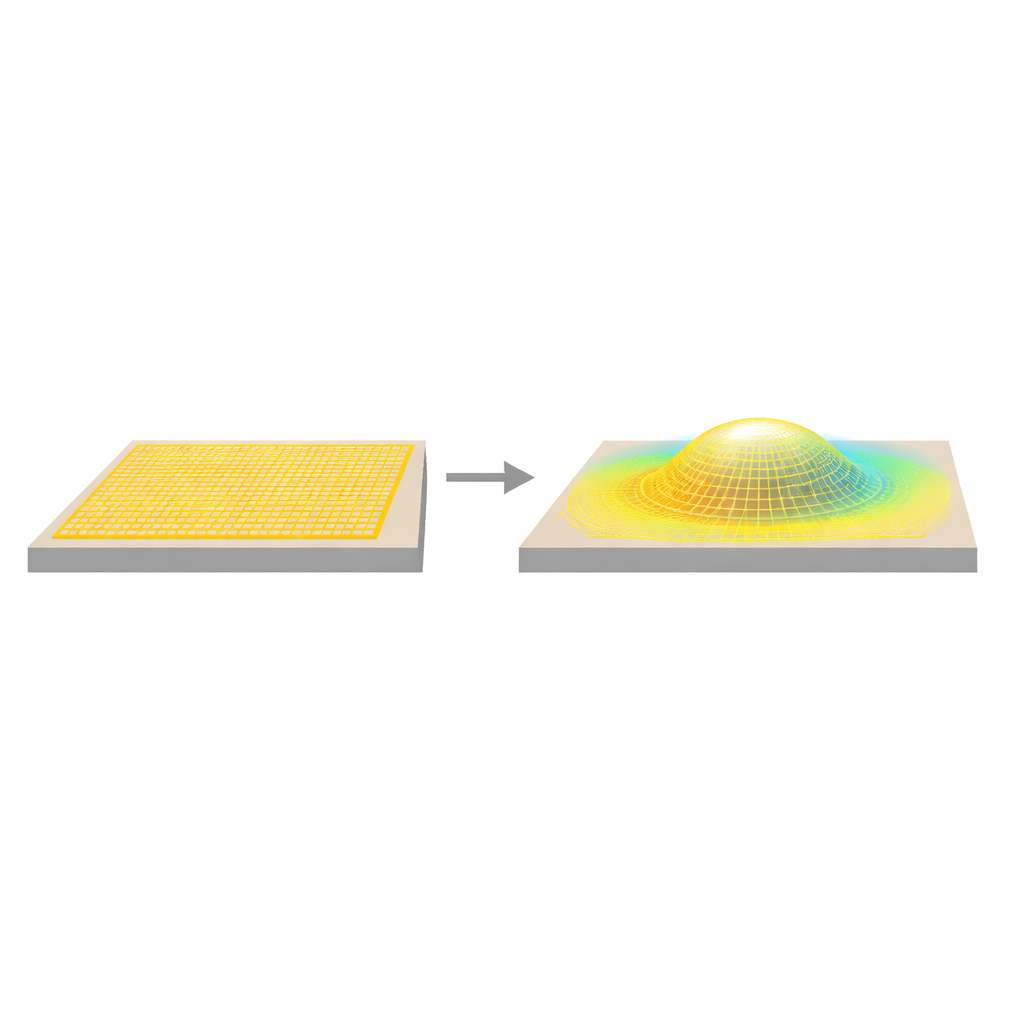

Het werk richt zich op overgangsmetaaldichalcogeniden — atoomdunne kristallen zoals MoS2 en WSe2 die zich als ultradunne halfgeleiders gedragen. Experimenten hebben aangetoond dat wanneer deze vellen blaren vormen tot nanobellen, hun elektronen in kleine regio’s gevangen kunnen raken, wat veelbelovend is voor het creëren van kwantumlichtbronnen. Echte monsters bevatten echter ook defecten, onregelmatige vormen en substraten, waardoor het moeilijk is precies vast te stellen wat puur mechanisch rekken alleen kan doen. De auteurs bouwen daarom geïdealiseerde bellen in de computer: perfect schone, vrijstaande vellen die zacht worden opgeblazen door goed gecontroleerde krachten, klein genoeg (kleiner dan tien nanometer in doorsnede) dat kwantumbegrenzing en extreme kromming het meest uitgesproken zouden moeten zijn.

Hoe uitrekken vorm en spanning verandert

Met behulp van eerstekrans-principes kwantumberekeningen simuleert het team 36 verschillende bellen gemaakt van vier materialen (MoS2, WS2, MoSe2, WSe2) terwijl ze de opblaaskracht geleidelijk verhogen. Terwijl de vellen omhoog bollen, reageren hun vormen verschillend afhankelijk van de chemische samenstelling: sommige materialen vormen hogere, zachtere koepels, terwijl andere vlakker en stijver blijven. De rek is niet uniform. Trekkracht — atomen die uit elkaar worden getrokken — concentreert zich nabij de top van de bel, terwijl er een ring van gecomprimeerd materiaal rond die top ontstaat en extra spanning verschijnt nabij de vastgeplaatste randen. Dit sterk ongelijke spanningspatroon blijkt een terugkerend kenmerk te zijn in alle materialen en is het uitgangspunt om te begrijpen hoe elektronen en gaten zich binnen de bel gedragen.

Gevangen toestanden zonder fel licht

Op elektronisch niveau verkleint het opblazen systematisch de energiekloof tussen gevulde en lege toestanden, een sleutelgrootheid die bepaalt hoe het materiaal licht absorbeert en uitzendt. Opvallender is dat het uitrekken in elk type bel een speciale, bijna vlakke elektronische toestand in het valentiegebied creëert. "Vlak" betekent dat de energie van deze toestand nauwelijks verandert met elektronmomentum, een kenmerk van sterke lokalisatie in de echte ruimte: de bijbehorende golffunctie hoopt zich op nabij de top van de bel, waarmee ze een kwantumdotsachtig gedrag nabootst. Voor bellen van MoS2 en WS2 kan deze gelokaliseerde toestand zelfs in de gap van het materiaal worden geduwd, en zo de hoogste bezette toestand worden; voor MoSe2 en WSe2 blijft ze iets lager liggen maar nog steeds energienauw. Ondertussen blijven de laagste lege toestanden verspreid over het hele vel en geven ze de voorkeur aan een ander deel van de momentruimte.

Waarom de veronderstelde kwantumdot zwak blijft

Om te testen of deze gelokaliseerde toestanden daadwerkelijk felle optische overgangen ondersteunen, berekenen de auteurs hoe sterk ze met licht koppelen. Ondanks dat ze er ideaal uitzien vanuit begrenzingsperspectief, zijn overgangen die beginnen bij de aan de top gelokaliseerde valentie-toestand naar de laagste lege toestanden bijna altijd donker of extreem zwak, ongeacht het materiaal. Door de complexe bandstructuur van een representatieve bel terug te klappen naar die van een vlak monolaag, laat de studie zien waarom: de gelokaliseerde valentie-toestand leeft hoofdzakelijk op één speciaal momentumspunt (Γ), terwijl het conductie-minimum dichtbij een ander punt (K) blijft. Omdat gewone lichtabsorptie en -emissie overgangen die impuls behouden bevoordelen, onderdrukt deze mismatch de relevante processen sterk. In wezen creëert de bel wel een kwantumdotsachtig val, maar één die optisch gezien slecht verbonden is met de toestanden die gewoonlijk de lichtemissie in deze materialen domineren.

Wat dit betekent voor toekomstige kwantumapparaten

In gewone bewoordingen concludeert de studie dat het simpelweg opblazen van een perfecte, piepkleine bel in een atoomdunne halfgeleider niet genoeg is om een heldere bron voor enkele fotonen te maken. Spanning alleen kan gelokaliseerde elektronische toestanden ontwerpen en het energielandschap herschikken, maar de cruciale overgangen van die toestanden naar de belangrijkste lichtuitzendende kanalen blijven grotendeels verboden door regels in de momentruimte. De auteurs concluderen dat de sterke kwantumemissie die in grotere, realistische bellen wordt waargenomen waarschijnlijk afhangt van extra ingrediënten — defecten, scherpere vervormingen, substrateeffecten of lokale elektrische velden — die deze regels versoepelen en diepere of beter verbonden vallen creëren. Hun werk biedt een heldere basislijn: het toont wat zuivere, door spanning ontworpen nanobellen wel en niet kunnen doen, en levert ontwerpprincipes voor meer realistische structuren gericht op kwantumtechnologieën.

Bronvermelding: Velja, S., Steinhoff, A., Krumland, J. et al. Electronic localization and optical activity of strain-engineered transition-metal dichalcogenide nanobubbles. npj 2D Mater Appl 10, 53 (2026). https://doi.org/10.1038/s41699-026-00702-4

Trefwoorden: 2D-materialen, spanningsengineering, nanobellen, quantuemitters, enkel-fotonemissie
