Watergebaseerde, grootschalige overdracht van 2D-materialen gekweekt op saffier-substraten

Het veilig verplaatsen van atoomdunne materialen

Elektronica van de toekomst kan worden opgebouwd uit vellen materiaal van slechts enkele atomen dik, met het vooruitzicht op extreem snelle, energiezuinige chips en sensoren. Er is echter een praktisch probleem: veel van deze fragiele lagen moeten bij zeer hoge temperaturen worden gegroeid op speciale kristallen en daarna voorzichtig worden overgebracht op de koelere, meer gebruikelijke siliciumwafers die in de industrie worden gebruikt. Dit artikel beschrijft een verrassend eenvoudige methode om dergelijke atoomdunne lagen te verplaatsen met niets exotischer dan gezuiverd water en een plastic frame.

Waarom ultraplatte lagen ertoe doen

Tweedimensionale materialen zoals molybdeendisulfide (MoS2) en hexagonaal boor-nitride (h-BN) zijn slechts enkele atomen dik maar kunnen uitstekende halfgeleiders of isolatoren vormen. Ze zijn veelbelovende bouwstenen voor nieuwe typen transistoren, geheugenelementen en lichtgestuurde apparaten. Tegenwoordig worden ze vaak op saffier gegroeid, een hard, transparant kristal dat hoge temperaturen verdraagt en helpt het materiaal ordelijk te laten rangschikken. Moderne chipfabrieken zijn echter afhankelijk van siliciumwafers, en de hoge temperaturen die nodig zijn voor groei op saffier passen niet gemakkelijk in standaard productielijnen. Een betrouwbare manier om deze delicate films van saffier te pellen en op silicium te plaatsen, zonder beschadiging, is daarom essentieel.

Het probleem met agressieve chemicaliën

Traditionele overdrachtsmethoden gebruiken sterke chemicaliën zoals kaliumhydroxide (KOH) om de binding tussen de dunne film en het saffier te etsen of te verzwakken. Onderzoekers coaten het materiaal gewoonlijk met een beschermende plasticlaag en houden het monster vervolgens met de hand in een chemisch bad om de drijvende film op een nieuw substraat te “vissen”. Deze aanpak is priegelig en riskant: het vereist vaste handen en beschermende uitrusting, kan leiden tot plooien en scheuren in de film, en kan zelfs de microscopische structuur van het materiaal veranderen. Omdat deze atoomdunne lagen extreem gevoelig zijn voor hun omgeving, kan blootstelling aan chemicaliën defecten, extra kristalgraankorrelletjes of ongewenste elektrische ladingen introduceren die de werking van apparaten ondermijnen.

Water het werk laten doen

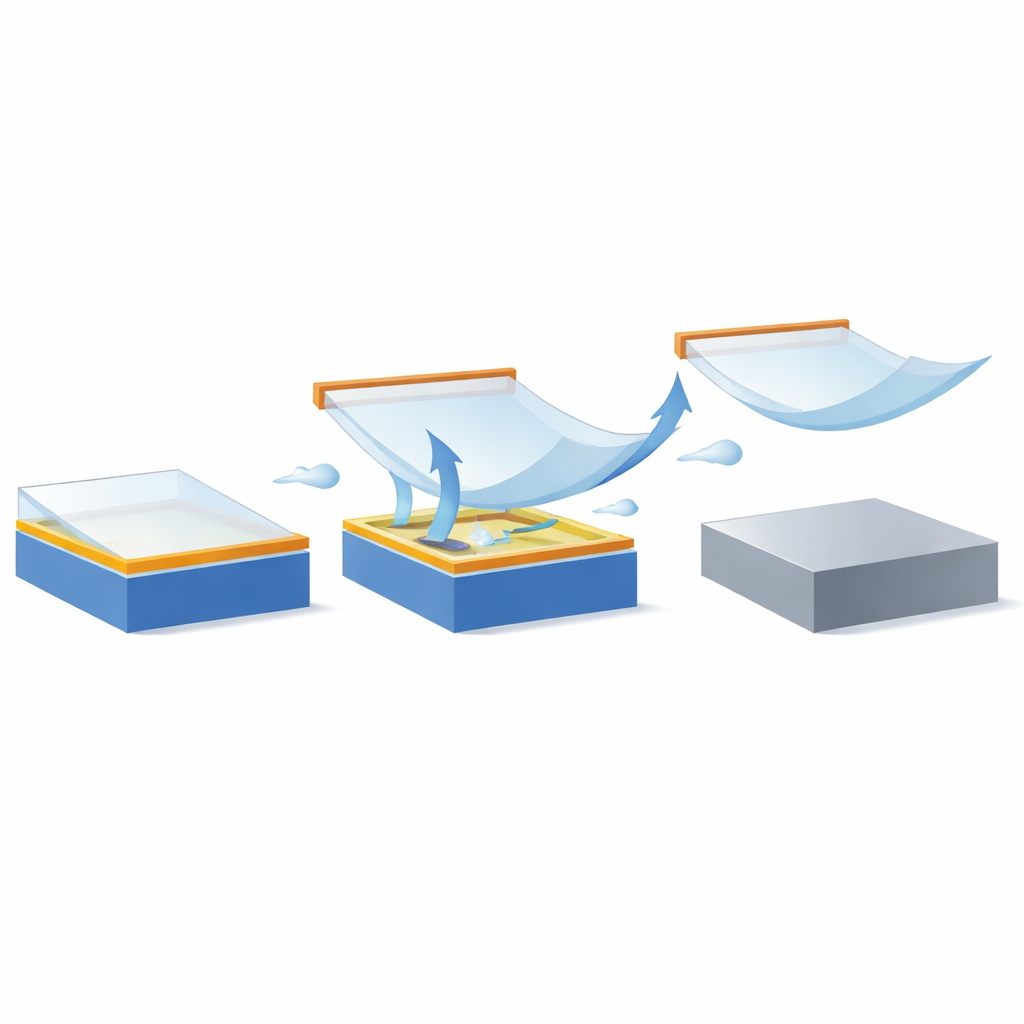

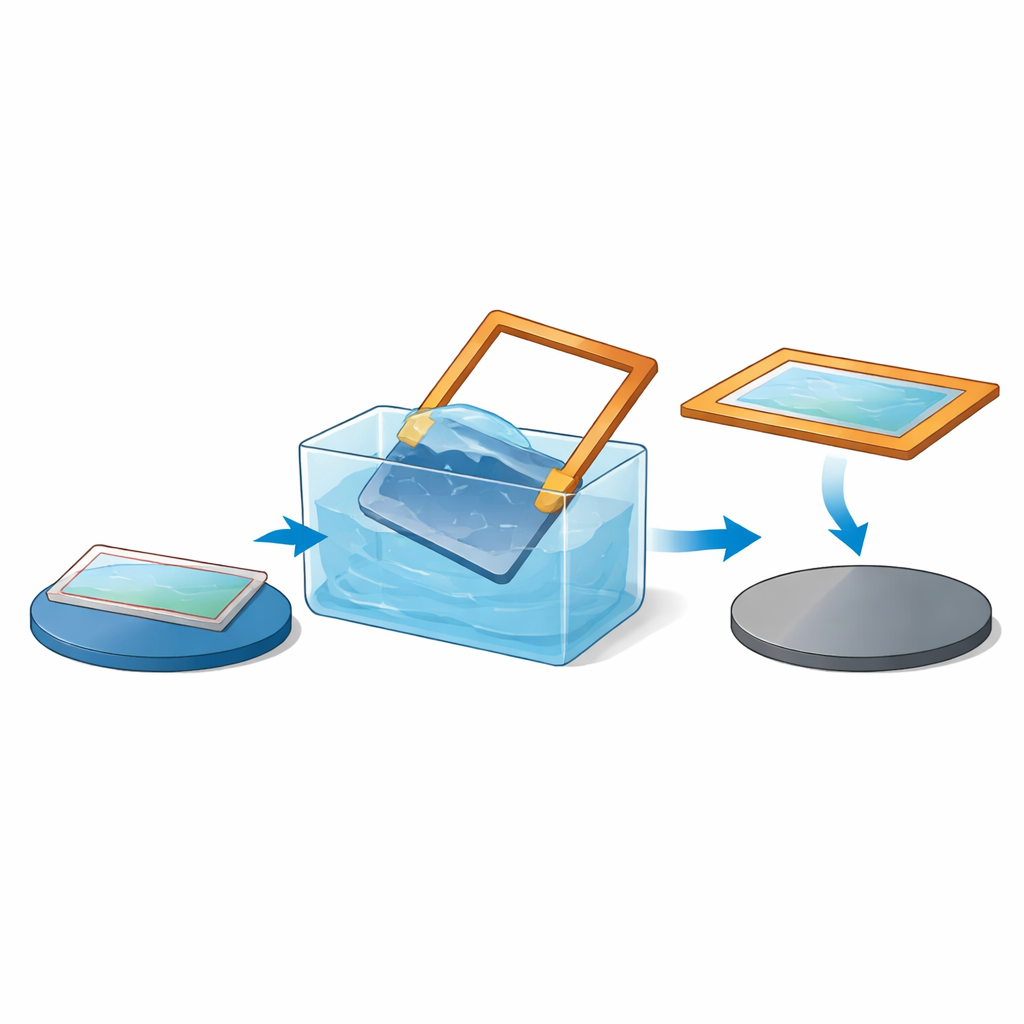

De auteurs bouwen voort op theoretisch werk dat suggereert dat wanneer zowel het saffier als het tweedimensionale materiaal water aantrekken, vloeistof in de kleine spleet tussen hen kan glippen en helpt ze van elkaar te scheiden. Ze coaten het materiaal eerst met een dunne plastic steun en bevestigen een eenvoudig frame van hechtende tape en plastic folie. In een licht gekantelde reageerbeker of bak wordt het geframede monster langzaam gevuld met gedeïoniseerd (sterk gezuiverd) water. De oppervlaktespanning van het water laat het frame drijven en trekt zachtjes omhoog aan de plastic-ondersteunde film, terwijl individuele watermoleculen in de interface met het saffier kruipen. Over enkele minuten scheidt deze gecombineerde werking de volledige film schoon van het kristal, waarna deze op het wateroppervlak blijft drijven. Het drijvende vel kan vervolgens naar een siliciumwafer worden geleid, gedroogd en van zijn plastic ondersteuning worden ontdaan, allemaal zonder zuren of basen te gebruiken.

De film onder de microscoop controleren

Om te testen of deze ogenschijnlijk zachte methode de materiaalkwaliteit echt behoudt, onderzocht het team de films voor en na overdracht met verschillende hoogresolutie-instrumenten. Atomaire-krachtmicroscopie en elektronenmicroscopie lieten zien dat het oppervlak van h-BN glad bleef, zonder significante toename van deeltjes of beschadiging; de karakteristieke gelaagde structuur was intact bij atoomresolutie in een transmissie-elektronenmicroscoop. Voor MoS2 bleven de kleine kristalgraankorrelletjes en verticale nanosheets die tijdens de groei ontstaan zichtbaar, met slechts een lichte toename van nanoschaaldeeltjes—waarschijnlijk plasticresten. Gedetailleerde lichtverstrooiingsmetingen (Raman en fotoluminescentie) toonden dat beide materialen een vermindering van ingebouwde compressieve spanning ervoeren zodra ze van saffier werden gehaald, maar geen aanwijzingen voor extra defecten of schadelijke dopering vertoonden. Met andere woorden: de films ontspanen mechanisch zonder hun elektronische kwaliteit te verliezen.

Van kleine chips naar volledige wafers

Belangrijker nog, de onderzoekers hebben de techniek verder gebracht dan kleine proefstukjes naar volledige wafers. Ze slaagden erin MoS2, gegroeid op een 100 mm saffierwafer, over te brengen op een grotere siliciumwafer bedekt met oxide, met dezelfde watergebaseerde aanpak en een groter frame en steunmontage. Kaartlegging van de eigenschappen van de film over een groot gebied toonde bijna volledige bedekking—ongeveer 99,7%—met slechts een handvol kleine gaten of meetfouten. Het algemene beeld van verminderde interne spanning en behouden materiaalkwaliteit kwam overeen met de resultaten van kleinere monsters, wat suggereert dat de methode robuust is en schaalbaar tot maten die relevant zijn voor de industrie.

Zacht pellen voor toekomstige chips

In gewone bewoordingen toont dit werk aan dat een zorgvuldig ontworpen “waterlift” ultradunne, fragiele materialen van het ene vaste oppervlak naar het andere kan verplaatsen zonder agressieve chemicaliën of gecompliceerde handelingen. Door gebruik te maken van oppervlaktespanning en een mechanisch frame pelt het proces de films schoon weg, waardoor ze kunnen ontspannen en met weinig schade op silicium neerkomen. Deze milieuvriendelijkere en veiligere aanpak kan de integratie van generatie-ontmoetende atoomdunne materialen in gangbare chipfabricage vergemakkelijken en laboratoriumdemonstraties dichter bij praktische, grootschalige elektronische en geheugenapparaten brengen.

Bronvermelding: Rademacher, N., Völkel, L., Reato, E. et al. Water-based, large-scale transfer of 2D materials grown on sapphire substrates. npj 2D Mater Appl 10, 48 (2026). https://doi.org/10.1038/s41699-026-00696-z

Trefwoorden: tweedimensionale materialen, watergebaseerde overdracht, molybdeendisulfide, hexagonaal boor-nitride, saffier naar silicium
