CBVB-nH-complexen als veelvoorkomende defecten in door metal-organic vapor-phase epitaxy gegroeid hexagonaal boornitride

Een nieuw kwantummateriaal verlichten

Hexagonaal boornitride — vaak „wit grafeen" genoemd — komt naar voren als een sleutelmateriaal voor toekomstige kwantumtechnologieën, van extreem beveiligde communicatie tot nanoschaal-sensoren. De lichtemissie komt echter niet uit een perfecte kristalstructuur, maar uit kleine imperfecties die defecten worden genoemd. Dit artikel onderzoekt een bijzonder belangrijke familie van zulke onvolkomenheden, bestaande uit koolstof, ontbrekende boor-atomen en waterstof, die lijken te domineren bij een veelgebruikte industriële groeimethode. Inzicht in deze verborgen structuren helpt bij het verklaren van raadselachtige emissielijnen in het zichtbare bereik en biedt een recept om boornitride kwantumklaar te maken.

Waarom kleine fouten ertoe doen

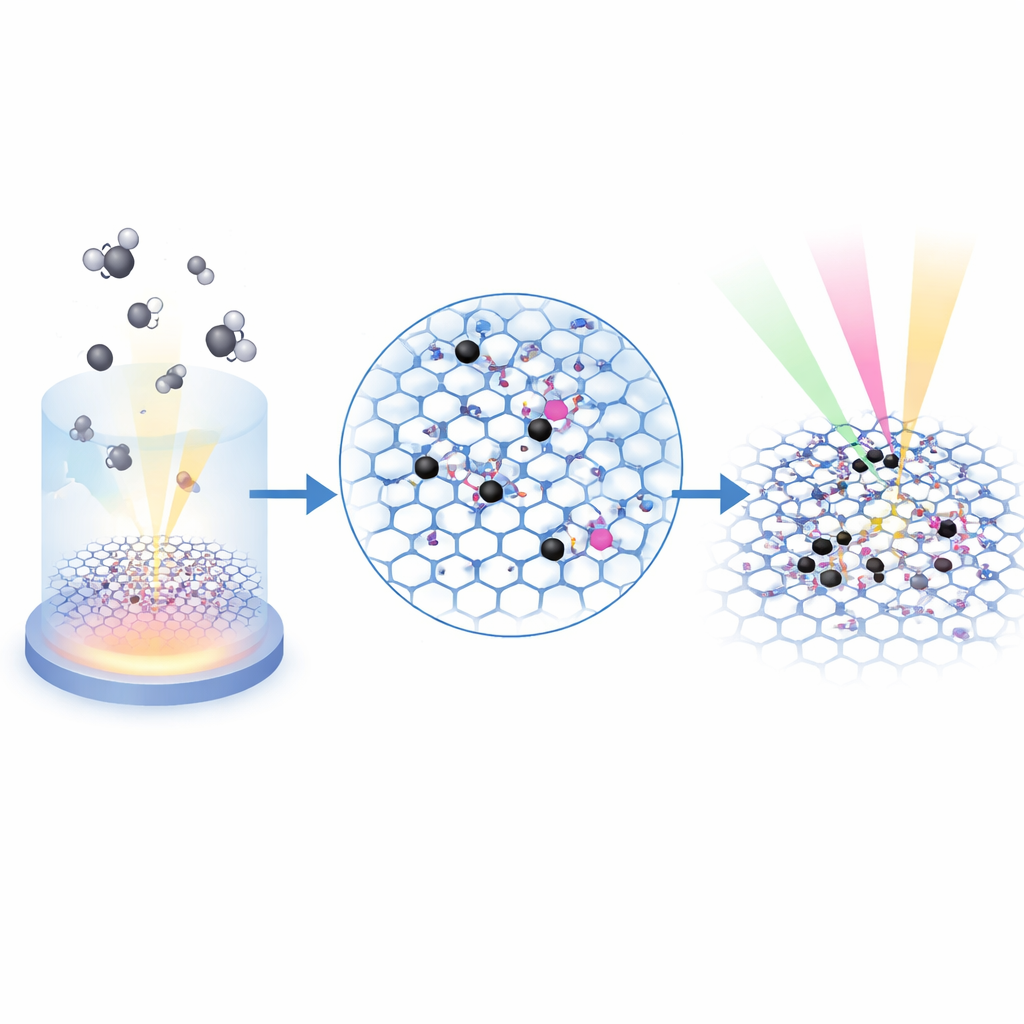

In veel moderne kwantumapparaten fungeren zorgvuldig gekozen defecten als kunstmatige atomen ingebed in een vaste stof, die enkele lichtdeeltjes uitzenden of bestuurbare spin-toestanden herbergen. Hexagonaal boornitride (hBN) is bijzonder aantrekkelijk omdat het in grote, uniforme vellen kan worden gegroeid en te integreren is met bestaande halfgeleidertechnologieën. Maar het groeien van hBN met metal-organic vapor-phase epitaxy (MOVPE) — een standaard wafer-schaalproces — introduceert onvermijdelijk onzuiverheden en vacaturen. Onder deze defecten vallen combinaties van koolstofonzuiverheden, boorvacatures en waterstofatomen op als waarschijnlijke veroorzakers van sterke zichtbare emissie rond 2 elektronvolt, een lang waargenomen maar niet volledig begrepen kenmerk in MOVPE-gewassen monsters.

Bouwstenen van complexe defecten

De auteurs gebruiken geavanceerde quantummechanische simulaties om eerst eenvoudige defecten te onderzoeken: lege boorplaatsen (boorvacatures), diezelfde vacatures gedeeltelijk of volledig verzadigd met waterstof, geïsoleerde koolstofatomen op een boorplaats en vrij bewegende waterstofatomen in de tussenruimtes. Onder stikstofrijke omstandigheden — gebruikelijk in bepaalde MOVPE-recepten — zijn deze defecten energetisch goedkoop om te vormen, vooral wanneer waterstof bindt aan de stikstofatomen rond een ontbrekende boor. Waterstof passieveert zowel dangling bonds als verandert de ladingstoestand van de vacatur, en creëert zo sterke elektrostatistische aantrekking tot positief geladen koolstofsubstituties. Mobiele waterstof en vacaturen bij groeitemperaturen betekenen dat deze basale bouwstenen gemakkelijk kunnen bewegen en interactie aangaan.

Defectcomplexen die graag vormen

Vervolgens richt de studie zich op samengestelde defecten waarin een koolstofatoom op een boorplaats (C_B) dichtbij een boorvacature zit die is gedecoreerd met nul tot drie waterstofatomen (V_B–nH). Deze complexen, gezamenlijk aangeduid als C_BV_B–nH, blijken opmerkelijk lageformatie-energieën en hoge bindingsenergieën te hebben wanneer één of twee waterstoffen aanwezig zijn. De reden is eenvoudig maar krachtig: tegengestelde ladingen trekken elkaar aan. Positief geladen koolstofdonoren worden aangetrokken door negatief geladen, door waterstof gepassiveerde vacatures, en eenmaal samengekomen zijn deze complexen energetisch moeilijk uiteen te trekken. Onder MOVPE-omstandigheden — waar koolstof en waterstof ruim voorradig zijn en boorvacatures bekend staan als talrijk en mobiel — maken dit C_BV_B–H en C_BV_B–2H tot de natuurlijke, dominante defectsoorten in plaats van een zeldzame curiositeit.

Defecten koppelen aan zichtbaar licht

Een belangrijk raadsel in experimenten met MOVPE-gewassen hBN is een brede band van zichtbaar licht gecentreerd rond 2 elektronvolt, met twee robuuste pieken bij 1,90 en 2,24 elektronvolt die in veel groeicondities verschijnen. Eerder werk suggereerde dat deze pieken voortkwamen uit recombinatie tussen ruimtelijk gescheiden donoren en acceptoren. De huidige studie stelt een specifieker en efficiënter mechanisme voor: licht wordt uitgezonden wanneer een positief geladen drager (een gat) wordt gevangen door negatief geladen C_BV_B en C_BV_B–H-complexen. Door zorgvuldig te modelleren hoe het rooster vervormt en hoe sterk elektronen koppelen aan trillingen, voorspellen de auteurs emissie-energieën van ongeveer 2,24 en 2,03 elektronvolt, met brede lijnvormen die nauw aansluiten bij de waargenomen pieken. Zij schetsen ook realistische paden waarmee belichting de benodigde gaten kan genereren via interne excitatie en ionisatie van boorvacatures.

Warmtebehandeling en herschikking van defecten

Experimenten tonen aan dat kortstondig verwarmen van MOVPE-gewassen hBN-films in stikstof de intensiteit van de 1,90 en 2,24 elektronvolt-pieken verhoogt, maar alleen voor bepaalde groeirecepten. De simulaties suggereren een verklaring in twee delen. Ten eerste worden boorvacatures mobiel bij annealing-temperaturen, waardoor ze kunnen diffunderen totdat ze worden gevangen door koolstofdonoren en zo meer C_BV_B-complexen vormen. Ten tweede wordt wat waterstof vrijgegeven uit sterk gehydrogeneerde vacatures of korrelgrenzen en kan vervolgens worden gevangen door deze complexen, waardoor extra C_BV_B–H-centra ontstaan. Deze dynamische herschikking van defecten tijdens het gloeien verklaart op natuurlijke wijze waarom de versterking het sterkst is in films die aanvankelijk veel ongepaarde vacatures en koolstofatomen bevatten.

Wat dit betekent voor toekomstige apparaten

Gezamenlijk schetsen de resultaten C_BV_B–nH-complexen als centrale actoren in het optische gedrag van MOVPE-gewassen hexagonaal boornitride. Ze vormen zich gemakkelijk onder realistische groeicondities, overleven thermische verwerking en verklaren kwantitatief de prominente zichtbare emissiepieken via gatvangstprocessen sterk gekoppeld aan roostertrillingen. Voor technologen betekent dit dat het aanpassen van koolstof- en waterstofgehalte, vacatur-dichtheden en gloeistappen een praktisch instrumentarium biedt om de helderheid en energie van emissie in hBN te regelen. Breder gezien biedt het werk een blauwdruk om onvermijdelijke imperfecties in een tweedimensionaal materiaal om te zetten in goed begrepen, ontwerpmatige eigenschappen voor kwantumfotonica.

Bronvermelding: Maciaszek, M., Baur, B. C_BV_B-nH complexes as prevalent defects in metal-organic vapor-phase epitaxy-grown hexagonal boron nitride. npj 2D Mater Appl 10, 39 (2026). https://doi.org/10.1038/s41699-026-00675-4

Trefwoorden: hexagonaal boornitride, defectcomplexen, kwantumemitters, metal-organic vapor-phase epitaxy, zichtbare fotoluminescentie
