Signaalgemiddeling in cryogene snelveld-cyclische NMR-experimenten

Scherpere inzichten in draaiende atomen

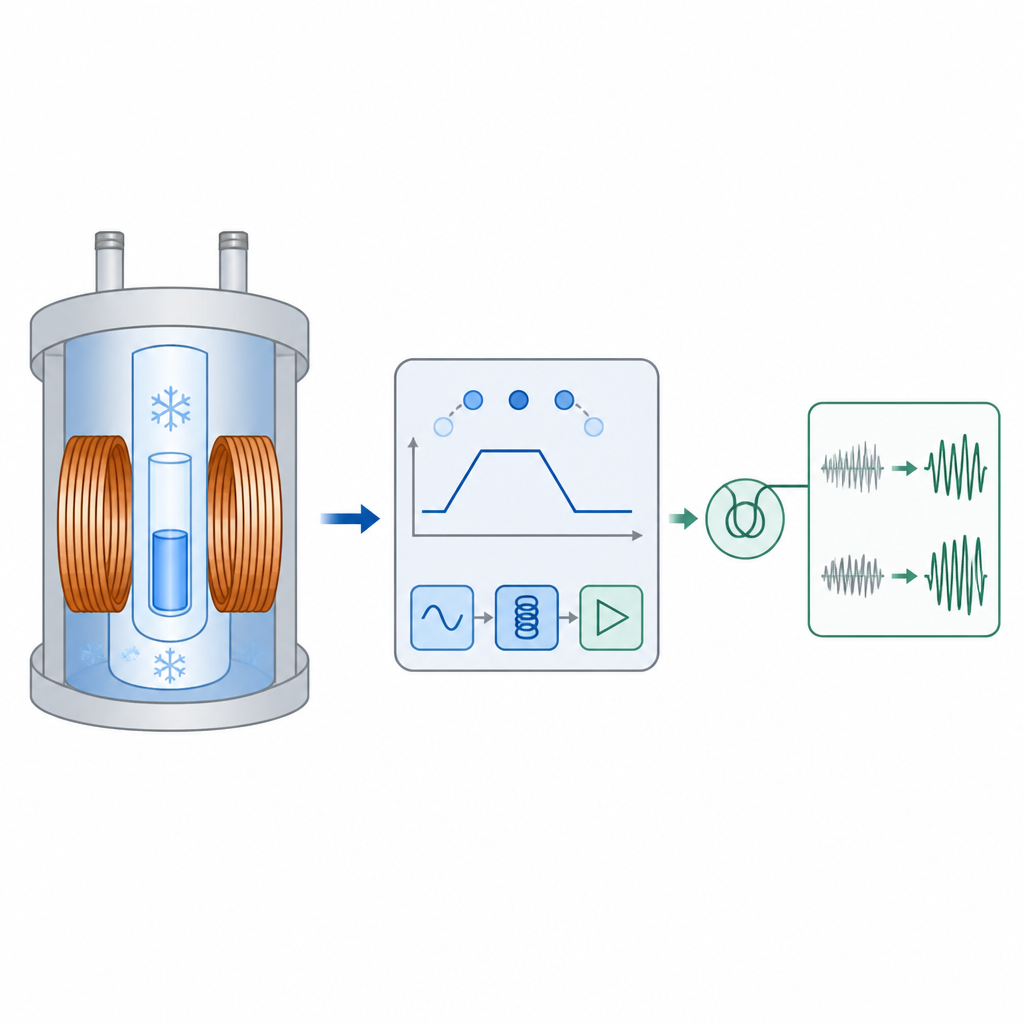

Moderne medische scans en chemische analyses vertrouwen vaak op kernspinresonantie, een techniek die de kleine atomaire magneten in materie volgt. Voor bepaalde geavanceerde toepassingen moeten onderzoekers snel de sterkte van het magnetisch veld veranderen terwijl de metingen extreem precies blijven. Deze studie laat zien hoe een herontworpen regelsysteem onderzoekers in staat stelt magnetische velden bij zeer lage temperaturen te schakelen en toch schone, herhaalbare signalen van de bestudeerde atomen te verzamelen.

Waarom het veranderen van het veld belangrijk is

In NMR gedragen atomen zich als draaiende tolletjes die na een verstoring langzaam weer tot rust komen. De tijd die dit kost, de relaxatietijd genoemd, hangt af van zowel de sterkte van het magnetisch veld als de temperatuur. Door het veld te veranderen kunnen onderzoekers zich afstemmen op verschillende soorten moleculaire beweging, van snelle lokale wiebelingen tot langzaam draaien van grote moleculen. Dit is vooral belangrijk voor methoden die zwakke NMR-signalen versterken door zeer gepolariseerde monsters bij lage temperaturen te creëren, die vervolgens verplaatst en gemeten moeten worden voordat die extra ordening vervaagt.

De uitdaging van een rusteloze magneet

De experimenten in dit werk gebruiken een krachtige supergeleidende magneet waarvan het veld wordt geregeld door een elektrische stroom. Eerder kon het systeem het veld snel veranderen, maar het had moeite om precies op de gewenste waarde uit te komen. Na een versnelling kroop het veld meer dan een seconde naar het doel en verschilde het licht tussen experimenten. Deze drift was groot in verhouding tot de natuurlijke breedte van de NMR-lijnen, waardoor de gemeten frequenties en fasen van scan tot scan verschoven en het moeilijk of onmogelijk werd veel metingen samen te middelen om de gevoeligheid te verbeteren.

Een slimmer terugkoppelingssysteem

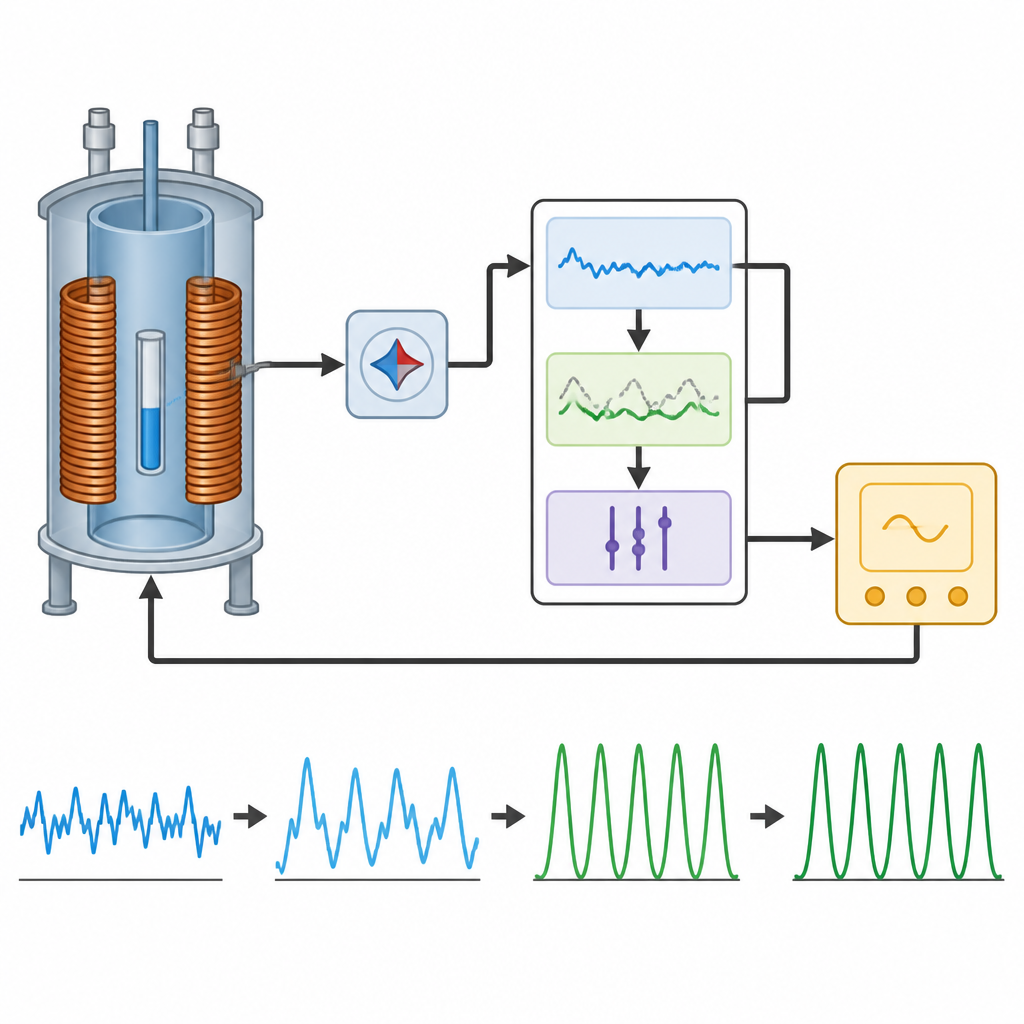

Om deze fluctuaties te temmen voegden de auteurs een nieuwe besturingsarchitectuur toe rond een programmeerbare digitale kaart. Eenvoudige timing-signalen van het NMR-instrument vertellen de kaart wanneer het veld omhoog of omlaag moet, zodat het gedrag van de magneet als onderdeel van de pulsaansluiting kan worden gescript. Tegelijk meet een Hall-sensor nabij de magneet continu het werkelijke veld. Een feedbackalgoritme vergelijkt deze meting met de gewenste waarde en past in realtime zachtjes de voedingsspanning aan. Deze proportioneel-integraal-derivaatregelende lus werkt als een slimme thermostaat voor de magneet: de inssettijd verkort en de resterende veldfout krimpt met ongeveer een orde van grootte.

Schonere signalen bij ijzige temperaturen

Het team testte de verbeterde opstelling op een gebruikelijke modelverbinding, pyrodruivenzuur, met koolstof-13 atomen en een stabiele radicaal die veel in hyperpolarisatieonderzoek wordt gebruikt. Bij het oude gedrag konden kleine veldfouten de signalen zoveel verschuiven dat het optellen van vele scans het signaal deels zou doen wegvallen in plaats van alleen de ruis te verminderen. Met de nieuwe terugkoppeling is de resterende veldjitter slechts een fractie van de natuurlijke lijnbreedte voor koolstof-13, zodat het middelen van 100 scans de signaal-ruisverhouding ongeveer een factor zes verbetert. De auteurs tonen ook aan dat ze betrouwbaar kunnen volgen hoe het koolstof-13-signaal vervalt wanneer het veld kort wordt verlaagd tot een lage waarde, waardoor ze relaxatietijden van slechts een tiende van een seconde bij lage temperatuur kunnen meten.

Wat dit betekent voor toekomstige experimenten

Door het magnetisch veld stabieler te maken en strakker te synchroniseren met de NMR-timing verandert dit werk een veeleisend laagtemperatuurinstrument in een veel gevoeliger meetinstrument. Onderzoekers kunnen nu bestuderen hoe sterk gepolariseerde monsters hun extra ordening verliezen tijdens snelle veldwisselingen en zwakkere signalen van minder geconcentreerde monsters onderzoeken. Hoewel verdere verfijningen mogelijk zijn, zoals een betere kalibratie van de veldsensor, opent het nieuwe regelschema nu al de deur naar nauwkeurigere metingen van snelle processen in geavanceerde NMR- en hyperpolarisatie-experimenten.

Bronvermelding: Jurkutat, M., Safiullin, K., Singh, P. et al. Signal averaging in cryogenic fast-field-cycling NMR experiments. Sci Rep 16, 14866 (2026). https://doi.org/10.1038/s41598-026-50382-9

Trefwoorden: snelveld-cyclische NMR, regeling van het magnetisch veld, hyperpolarisatie, cryogene experimenten, signaalgemiddeling
