Genus-hologramantenne voor MIMO-toepassingen

Waarom dit nieuwe antenneontwerp ertoe doet

Het streamen van ultra‑hoge‑definitie video naar treinen, het besturen van drones en raketten, of het verbinden van talloze sensoren in slimme steden vraagt allemaal om draadloze verbindingen die grote hoeveelheden data verplaatsen zonder omvangrijke hardware. Dit artikel introduceert een nieuw soort platte “hologram”antenne die haar radiobundel op slimme manieren kan sturen en splitsen, terwijl ze dun, licht en goedkoop blijft. Ze is ontworpen voor de volgende generatie 5G- en 6G-systemen en om op gebogen oppervlakken zoals voertuigen en vliegtuigen te passen, wat een praktische route biedt naar snellere en betrouwbaardere draadloze verbindingen.

Een dunne oppervlakte die radiogolven vormt

In plaats van veel afzonderlijke antenne-elementen met een doolhof van kabels en fazeschuivers te gebruiken, bouwen de auteurs wat in feite een ontworpen metalen huid is. Deze huid bestaat uit een herhalend patroon van kleine zeshoekige metalen patchen gedrukt op een standaard printplaat. Wanneer een eenvoudige voedingslijn een geleide radiogolf langs dit gepatterniseerde oppervlak lanceert, zijn de patchen zodanig afgemeten en geplaatst dat delen van de golf gecontroleerd lekken in een bepaalde richting, zoals licht dat diffracteert van een hologram. Door het patroon zorgvuldig te kiezen, kunnen de onderzoekers de uitgestraalde energie concentreren in een smalle, hoog‑winstbundel terwijl de antenne laagprofiel en gemakkelijk te fabriceren blijft.

Scannen en splitsen van de bundel

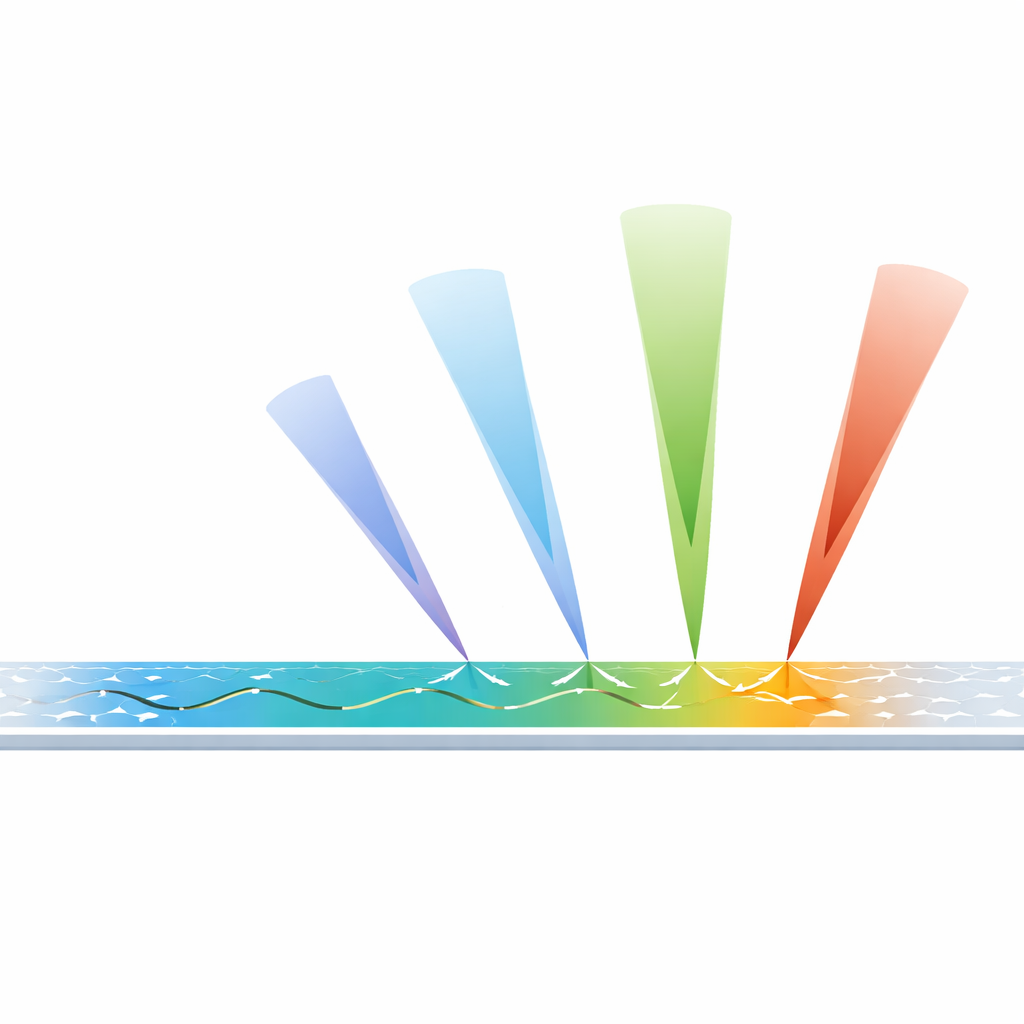

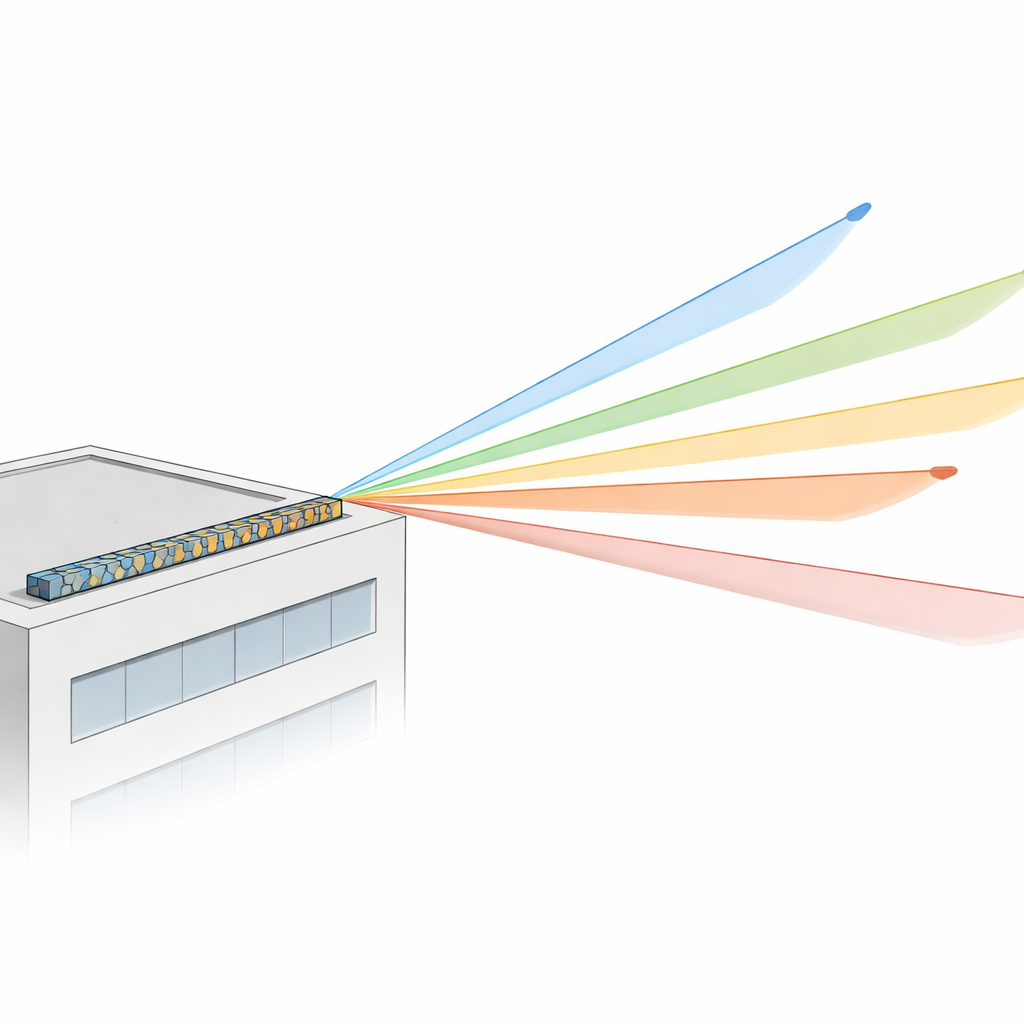

Een belangrijk voordeel van deze hologramantenne is het vermogen om eenvoudig te veranderen waar ze op gericht is door de bedrijfsvrequentie of het patroon van de patchen te wijzigen. In tests tussen 13 en 17 GHz schuift de hoofdstraal vloeiend van ongeveer 30 tot 64 graden en bereikt een piekwinst van 20,6 dBi met hoge stralingsefficiëntie (ongeveer 87 procent). Door twee of meer periodieke patronen langs hetzelfde oppervlak te mengen, kan de antenne ook energie in meerdere richtingen tegelijk zenden. Het team demonstreert dubbele bundels onder bescheiden hoeken en wijd gescheiden bundels rond plus en min 60 graden. Ze stapelen vervolgens twee geprofileerde lagen gescheiden door een dun metalen blad om vier gelijktijdige bundels te produceren met hoeken die zich uitstrekken van −120 tot +120 graden, alles vanuit een compacte structuur.

Werken als een compact multi‑antennesysteem

Moderne basisstations en apparaten vertrouwen vaak op meerdere antennes die samenwerken (MIMO) om datasnelheden en verbindingsbetrouwbaarheid te verhogen. Wanneer deze antennes te dicht bij elkaar staan, gaan ze elkaar vaak storen, wat de prestaties schaadt. De auteurs plaatsen twee van hun hologramantennes naast elkaar met een rand‑tot‑rand afstand van slechts een kwart golflengte — uiterst krap bij deze frequenties. Om te voorkomen dat ze te sterk met elkaar ’praten’, plaatsen ze slanke passieve strips tussen de stralende oppervlakken. Deze strips zijn afgestemd zodat de ongewenste velden die ze dragen de koppeling tussen de hoofdantennes opheffen, waarbij de interferentie wordt teruggedrongen van ongeveer −10 dB naar beter dan −20 dB over het bandbereik en uitstekende diversiteitswaarden oplevert die wenselijk zijn in echte MIMO-systemen.

De antenne buigen rond werkelijke oppervlakken

Platte testplaten vertellen slechts een deel van het verhaal; veel echte platforms zijn gebogen. De onderzoekers onderzoeken daarom hoe hun hologramantenne zich gedraagt wanneer deze rond cilinders in twee verschillende richtingen wordt gebogen. Wanneer ze voorzichtig over de korte dimensie wordt gewikkeld, houdt de antenne grotendeels haar bundelvorm en efficiëntie, met slechts matige veranderingen in winst naarmate de kromming strakker wordt. Wanneer ze langs de lange dimensie wordt gebogen, waar het stralingsoppervlak het grootst is, zijn de effecten sterker: de hoofdstraal wordt breder, zijlobben nemen toe en de frequentie van de beste prestatie verschuift. Toch levert de antenne voor realistische stralen die vergelijkbaar zijn met romp- of dakradiussen nog steeds sterke, stuurbare bundels, wat aangeeft dat ze geïntegreerd kan worden in raketten, onbemande vliegtuigen, auto’s en treinen.

Wat dit betekent voor toekomstige draadloze systemen

In praktische termen laat het werk zien dat één enkele, eenvoudige geprofileerde oppervlakte veel van de functies kan leveren die tegenwoordig omvangrijke gefaseerde arrays vereisen: hoge winst, brede hoekbundelsturing, meerdere gelijktijdige bundels en dicht bij elkaar geplaatste MIMO‑operatie. Omdat ze dun, goedkoop en aan te passen aan gebogen dragers is, is de voorgestelde genus‑hologramantenne een veelbelovend bouwblok voor toekomstige 5G‑ en 6G‑infrastructuur en voor compacte, hoogpresterende platformen. De auteurs wijzen ook op toekomstige versies met elektronische afstemming of volledig tweedimensionale patronen, die de bundels verder zouden kunnen verscherpen en ze op aanvraag configureerbaar zouden maken.

Bronvermelding: Eltresy, N.A., Malhat, H.A. & Deen, S.Z. Genus hologram antenna for MIMO applications. Sci Rep 16, 14647 (2026). https://doi.org/10.1038/s41598-026-50229-3

Trefwoorden: hologramantenne, metavlakte, MIMO, bundelsturing, 5G 6G draadloos
