Kalibratie van impuls-hoge-spannings testsystemen boven 500 kV piek: implementatie en evaluatie

Waarom het verhogen van spanningstests ertoe doet

Moderne elektriciteitsnetten, elektrische treinen en lange-afstandskabels vertrouwen op apparatuur die plotselinge spanningspieken moet kunnen doorstaan, net zoals een gebouw een aardbeving moet weerstaan. Deze pieken, impulsspanningen genoemd, kunnen honderden duizenden volt bereiken en worden in laboratoria gebruikt om blikseminslagen of abrupte schakelgebeurtenissen na te bootsen. Nu de industrie testsystemen bouwt die steeds hogere spanningen bereiken, ontstaat een praktisch probleem: hoe controleer je betrouwbaar dat deze enorme testopstellingen daadwerkelijk de opgegeven spanningen leveren, zeker wanneer draagbare referentieapparaten die extremen niet halen? Deze studie pakt die metrologische uitdaging direct aan.

Opzettelijke elektrische schokken

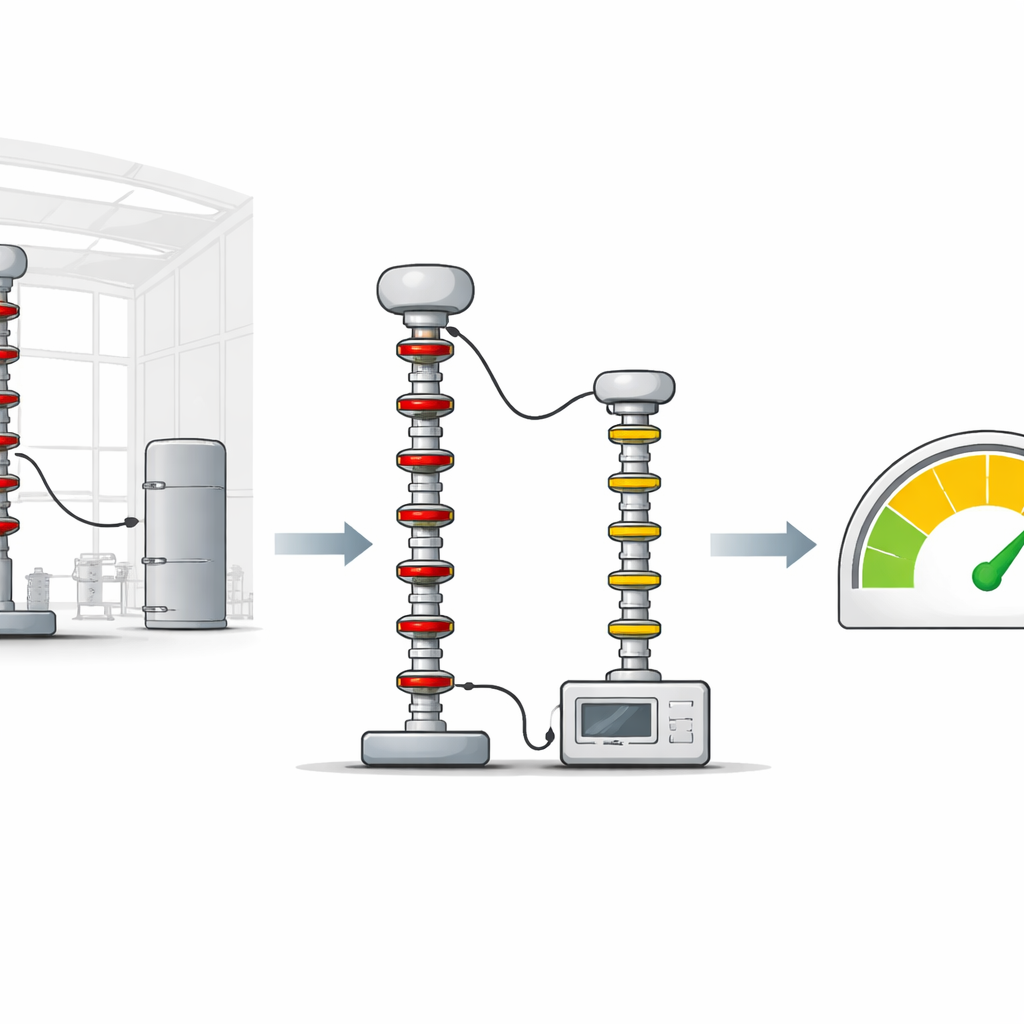

Impuls-hoge-spanningstests zijn opzettelijk harde elektrische “schokken” die worden toegepast op stroomkabels, transformatoren, isolatoren en andere netcomponenten om te bepalen of ze falen onder realistische belasting. In het lab laadt een speciale generator snel een stapel condensatoren op en ontlaadt deze vervolgens in een enkele, scherpe puls, die een bliksemslag of een schakeloverspanning imiteert. Testnormen definiëren belangrijke kenmerken van deze puls: hoe hoog de spanningspiek is, hoe snel deze oploopt en hoe snel hij vervalt. Omdat de spanningen honderden kilovolt kunnen bereiken, kunnen ingenieurs ze niet direct meten. In plaats daarvan gebruiken ze hoge spanningsdelers die de impuls veilig terugschalen naar een klein signaal dat vervolgens door een digitaal instrument wordt vastgelegd.

De kalibratieknel

Om vertrouwen te hebben in een meting moet de apparatuur periodiek gekalibreerd worden tegen een referentie. Nationale meetinstituten sturen doorgaans draagbare referentiesystemen die impulsspanningen tot ongeveer 500 kilovolt aankunnen. Veel industriële testsystemen overschrijden echter inmiddels dit niveau en bereiken 800 kilovolt en meer in kabellegeringen en hoogspanningslaboratoria. Het fysiek verplaatsen van deze enorme testinstallaties naar een nationaal lab is onpraktisch, en de beschikbare referentiesystemen op locatie kunnen niet veilig boven hun limiet worden gebruikt zonder risico op schade. Daardoor blijft het bovenste deel van het meetsysteem vaak ongeverifieerd, juist het bereik dat nodig is voor geavanceerde netapparatuur.

Een slimme tussenoplossing met laadtspanning

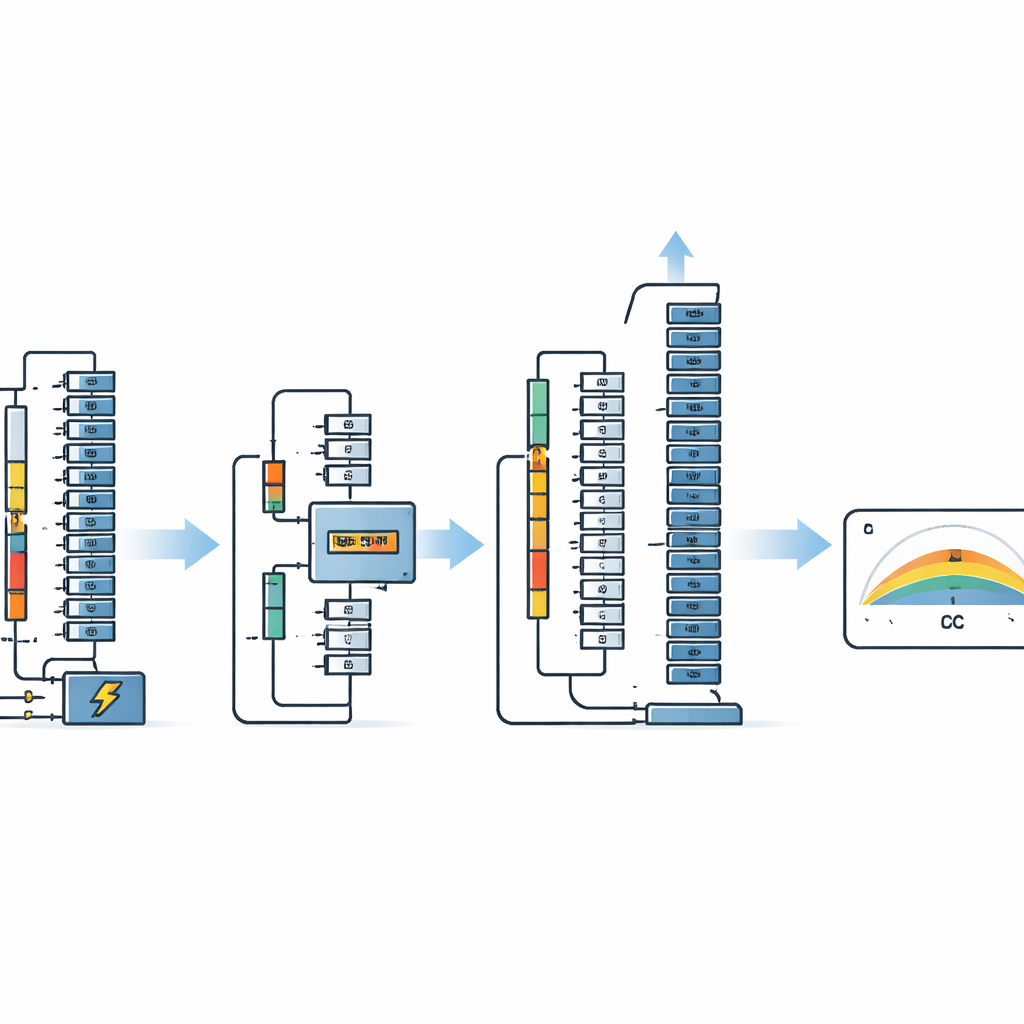

Dit werk presenteert een manier om die kloof te overbruggen met gebruik van informatie die al in de testopstelling aanwezig is: de gelijkspanning (DC) die de impulsgenerator oplaadt. Naast een standaard 500 kilovolt impulsdeler gebruikt de auteur een nauwkeurige DC-deler die de laadtspanning voedend de meertrapsgenerator meet. Binnen het veilige 500 kilovolt-bereik meet de studie, punt voor punt, zowel de werkelijke impuls-piek (met de standaarddeler) als de DC-laadtspanning. Uit deze gekoppelde metingen wordt een “efficiëntiefactor” afgeleid die beschrijft hoe effectief de generator zijn DC-lading omzet in een impuls-piek. Als deze factor vrijwel constant blijft over het gekalibreerde bereik, wijst dat op een stabiel, lineair gedrag dat als schaalfactor gebruikt kan worden.

Vertrouwen uitbreiden naar hogere spanningen

Zodra de efficiёntiefactor is vastgesteld en blijkt te variëren met minder dan ongeveer één procent, wordt de referentie-impulsdeler uit veiligheidsoverwegingen verwijderd en wordt het testsysteem naar hogere spanningen gebracht—600, 700 en 800 kilovolt. Op deze niveaus zijn alleen de DC-laadtspanning en de te testen deler actief. De gemeten DC-spanning, vermenigvuldigd met de eerder bepaalde efficiёntiefactor en het aantal generatortrappen, levert een geschatte “referentie” impulswaarde waarmee de te testen deler gecontroleerd kan worden. Gedetailleerde onzekerheidsberekeningen, volgens internationale richtlijnen, tonen aan dat de totale onzekerheid ruim onder de drie procent blijft die relevante normen eisen voor piekimpulsmmetingen, zowel binnen als boven het 500 kilovolt-bereik.

De methode controleren en vooruitkijken

Om er zeker van te zijn dat de nieuwe aanpak betrouwbaar is, vergelijkt de auteur de resultaten met een eerdere kalibratie van hetzelfde systeem door een gespecialiseerd hoogspanningslaboratorium in Duitsland. Met behulp van een statistisch hulpmiddel genaamd genormaliseerde fout, dat zowel de verschillen in gemeten waarden als hun opgegeven onzekerheden meeneemt, vallen alle vergelijkingspunten binnen de geaccepteerde grenzen. Dit geeft aan dat de nieuwe on-site methode consistent is met een veel meer veeleisende laboratoriumkalibratie, zelfs tot 800 kilovolt. Het artikel bespreekt ook de beperkingen van de aanpak en merkt op dat omgevingscondities, subtiele veranderingen in vonkbruggen en veroudering op lange termijn de efficiёntiefactor kunnen beïnvloeden en nader onderzoek verdienen.

Wat dit in de praktijk betekent

In gewone bewoordingen toont dit onderzoek hoe een goed begrepen onderdeel van het testsysteem—de laadtspanning—als een betrouwbaar meetlat kan dienen om kalibratie ver buiten het nominale bereik van draagbare referentieapparatuur uit te breiden. Door aan te tonen dat de relatie tussen laadtspanning en impuls-piek in wezen rechtlijnig en voorspelbaar blijft, laat de auteur zien dat ingenieurs impulsmetingen tot 800 kilovolt (en mogelijk hogere spanningen) met vertrouwen kunnen verifiëren zonder enorme nieuwe standaardapparatuur. Dit maakt het voor fabrieken en hoogspanningslaboratoria eenvoudiger om aan te tonen dat hun “kunstbliksem” zo sterk en nauwkeurig gemeten is als ze beweren, wat helpt te waarborgen dat de netapparatuur die we vertrouwen veilig en nauwkeurig getest wordt.

Bronvermelding: Haiba, A.S. Calibration of impulse high-voltage test systems above 500 kV peak: implementation and evaluation. Sci Rep 16, 14149 (2026). https://doi.org/10.1038/s41598-026-50002-6

Trefwoorden: hogespan­ningskalibratie, impulstesten, spanningsdeler, meetonnauwkeurigheid, betrouwbaarheid van het elektriciteitsnet
