Ontwerp en implementatie van een fasormetingeenheid met een nieuwe meettechniek

De lichten aanhouden in een veranderend netwerk

Naarmate meer windparken, zonneparken en andere hernieuwbare bronnen op onze elektriciteitsnetten worden aangesloten, wordt de stroomtoevoer minder voorspelbaar en complexer. Om de lichten aan te houden en black-outs te voorkomen, hebben netbeheerders instrumenten nodig die in realtime kunnen zien wat er in het netwerk gebeurt, met indrukwekkende precisie. Dit artikel beschrijft het ontwerp en de tests van een nieuw soort monitoringsapparaat, een fasormetingeenheid (PMU), dat de toestand van het netwerk sneller en nauwkeuriger kan volgen dan veel bestaande apparaten, zelfs wanneer het systeem onder stress staat.

Een snelle "camera" voor het elektriciteitssysteem

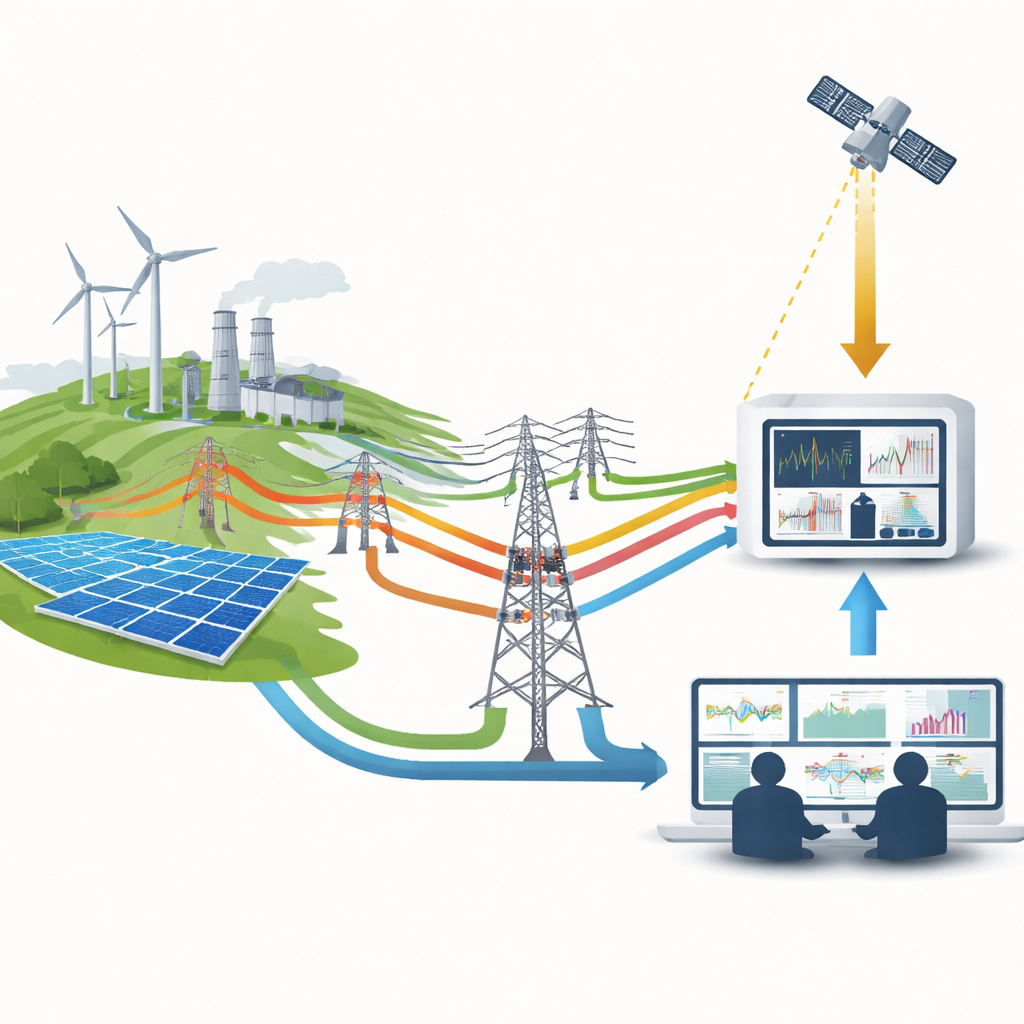

Een PMU is als een hogesnelheidscamera voor elektriciteit. In plaats van foto’s legt het gesynchroniseerde momentopnamen vast van belangrijke elektrische grootheden zoals spanning, stroom en frequentie op vele locaties in het netwerk. Deze momentopnamen, synchrofasors genaamd, zijn allemaal voorzien van dezelfde precieze tijdreferentie van GPS-satellieten, zodat controlecentra ze kunnen uitlijnen en een coherent beeld van het hele netwerk krijgen. Tegenwoordig helpen PMU’s bij taken zoals het detecteren van fouten, het afschakelen van belasting voordat apparatuur beschadigd raakt, en het bewaken hoe dicht het systeem bij instabiliteit zit. Naarmate onze netten “slimmer” en drukker met hernieuwbare bronnen worden, is de behoefte aan nauwkeurigere en robuustere PMU’s sterk toegenomen.

Waarom bestaande hulpmiddelen tekortschieten

De meeste huidige PMU’s schatten synchrofasors met een wiskundige methode die bekendstaat als de Discrete Fourier Transform. Hoewel deze aanpak efficiënt is, heeft zij moeite wanneer het signaal vervormd is, wanneer de netfrequentie afwijkt van de nominale waarde, of tijdens plotselinge gebeurtenissen zoals fouten of abrupte belastingsveranderingen. Deze omstandigheden komen vaker voor door hernieuwbare opwekking en vermogenselektronica. Het gevolg kan fouten zijn in de gemeten amplitude, hoek of frequentie—juist wanneer netbeheerders meest betrouwbare gegevens nodig hebben. Onderzoekers hebben door de jaren heen veel verbeterde algoritmen voorgesteld, maar veel studies blijven bij simulaties of concentreren zich alleen op de wiskunde, zonder een volledig, driefasig apparaat te bouwen en te valideren dat zowel spanning als stroom in realtime verwerkt.

Een nieuwe manier om realtime te meten

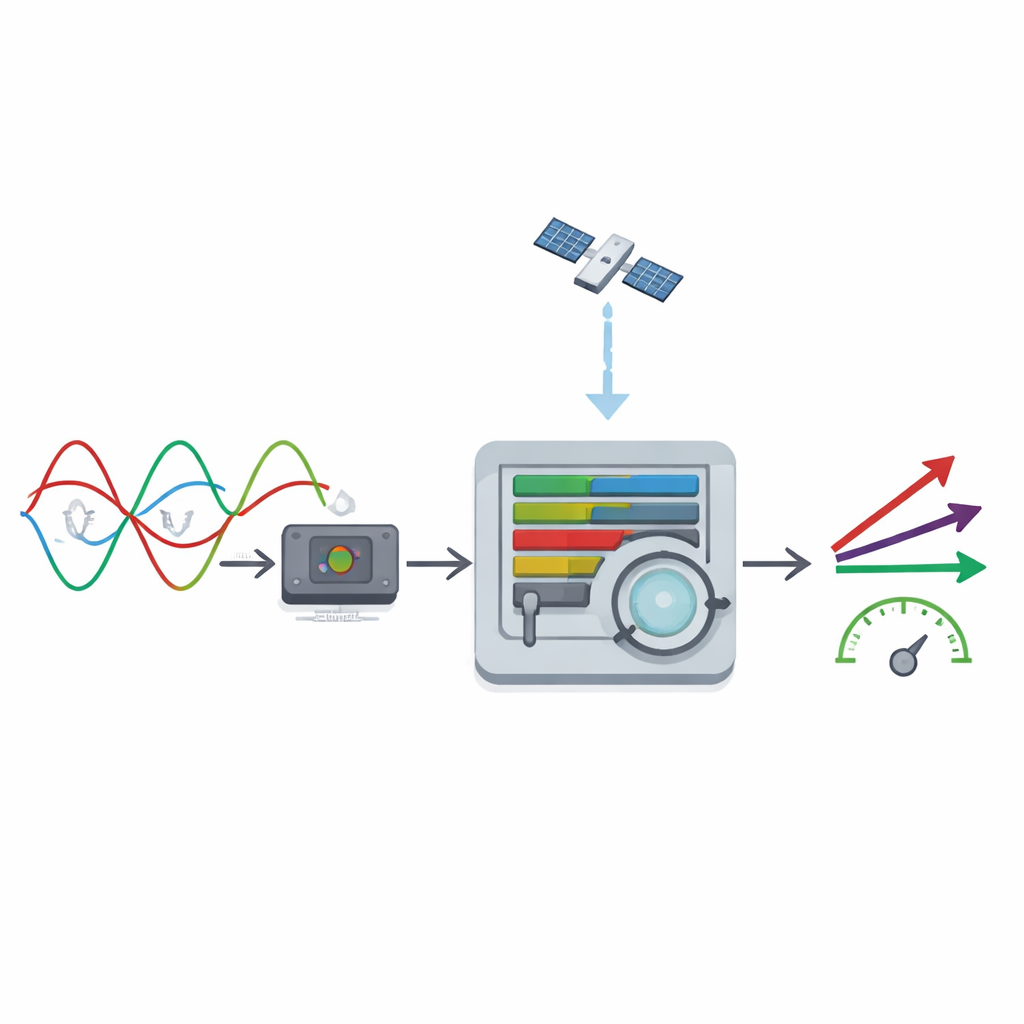

De auteurs vullen deze leemte door een complete PMU te bouwen rond een geavanceerdere meetmethode genaamd Sliding Fourier Transform Phase-Locked Loop (SFT-PLL). Eenvoudig gezegd schuift hun aanpak continu een meetvenster langs de binnenkomende driefasige signalen en gebruikt een regelkring om vast te houden aan de werkelijke netfrequentie en -fase, zelfs wanneer deze verschuiven. De hardwareprototype bevat commerciële spanning- en stroomtransformatoren die typische netniveaus aankunnen, een 16-bits analoog-naar-digitaalomzetter met hoge resolutie, en een Texas Instruments Delfino-verwerkingsbord om het realtime-algoritme uit te voeren. Een GPS-module levert een pulse-per-second-signaal zodat alle metingen op wereldtijd zijn uitgelijnd, waardoor gegevens van veel PMU’s gecombineerd kunnen worden tot één gesynchroniseerd overzicht van het netwerk.

Het prototype op de proef stellen

Om te testen of deze nieuwe PMU klaar is voor gebruik in de praktijk, sloot het team het aan op een driefasige referentiebron die een grote variëteit aan precieze testsignalen kan genereren. Ze controleerden hoe goed het apparaat spanningsniveaus van 100 tot 300 volt en stromen van 1 tot 5 ampère mat, allemaal bij de standaard netfrequentie van 50 hertz. Vervolgens daagden ze het uit met zware scenario’s: ongebalanceerde spanningen waarbij één fase verhoogd en een andere verlaagd is, plotselinge faseverschuivingen, en geïnjecteerde harmonischen die vervorming nabootsen van elektronische apparatuur en omvormers. Voor elk geval evalueerden zij standaard prestatie-indicatoren, waaronder hoe ver de gemeten fasor afwijkt van de werkelijke waarde (Total Vector Error), hoe groot de afwijking in frequentieweergave is, en hoe nauwkeurig het apparaat rapporteert hoe snel de frequentie verandert.

Wat de resultaten betekenen voor het net

De metingen tonen aan dat de op SFT-PLL gebaseerde PMU ruimschoots binnen de strenge internationale grenzen blijft die zijn opgesteld door IEC/IEEE-normen, zelfs onder sterk ongebalanceerde of vervormde omstandigheden. Fouten in de spanning- en stroomfasors blijven onder 1 procent, en frequentiefouten blijven onder 0,005 hertz, met zeer kleine fouten in de mate van verandering van frequentie. In praktische termen betekent dit dat het apparaat schone, betrouwbare informatie snel genoeg kan leveren om netwerkverstoring te volgen terwijl ze zich ontvouwen, waardoor operators een betere kans hebben te reageren voordat problemen escaleren. Omdat het ontwerp modulair en relatief goedkoop is, kan het op grote schaal worden ingezet in smart grids, onderzoekscentra en onderwijsinstellingen. Voor een leek is de conclusie duidelijk: slimmere, nauwkeurigere “ogen” op het net zoals deze PMU kunnen energiesystemen veerkrachtiger maken en helpen verzekeren dat een steeds meer door hernieuwbare energie aangedreven toekomst stabiel en betrouwbaar blijft.

Bronvermelding: Mohamed, S.A., Mageed, H.M.A., Arafa, O.M. et al. Design and implementation of a phasor measurement unit using a new measurement technique. Sci Rep 16, 14281 (2026). https://doi.org/10.1038/s41598-026-49889-y

Trefwoorden: fasormetingeenheid, synchrofasor, smart grid, netbewaking, integratie van hernieuwbare energie
