Frequentie-herschakelbare open-slot antenne voor LTE-smartphonetoepassingen

Waarom je telefoon slimere antennes nodig heeft

Terwijl onze telefoons tegelijkertijd streaming, videogesprekken, navigatie en talloze apps moeten verwerken, moeten ze met veel verschillende draadloze banden tegelijk communiceren. De ruimte in een slanke smartphone is echter schaars. Dit artikel presenteert een nieuw klein antenneontwerp dat zijn gedrag op verzoek kan veranderen, waardoor één compact onderdeel alle belangrijke 4G-LTE-banden wereldwijd kan dekken zonder afbreuk te doen aan batterijduur of signaalkwaliteit.

Meer bereiken met minder ruimte

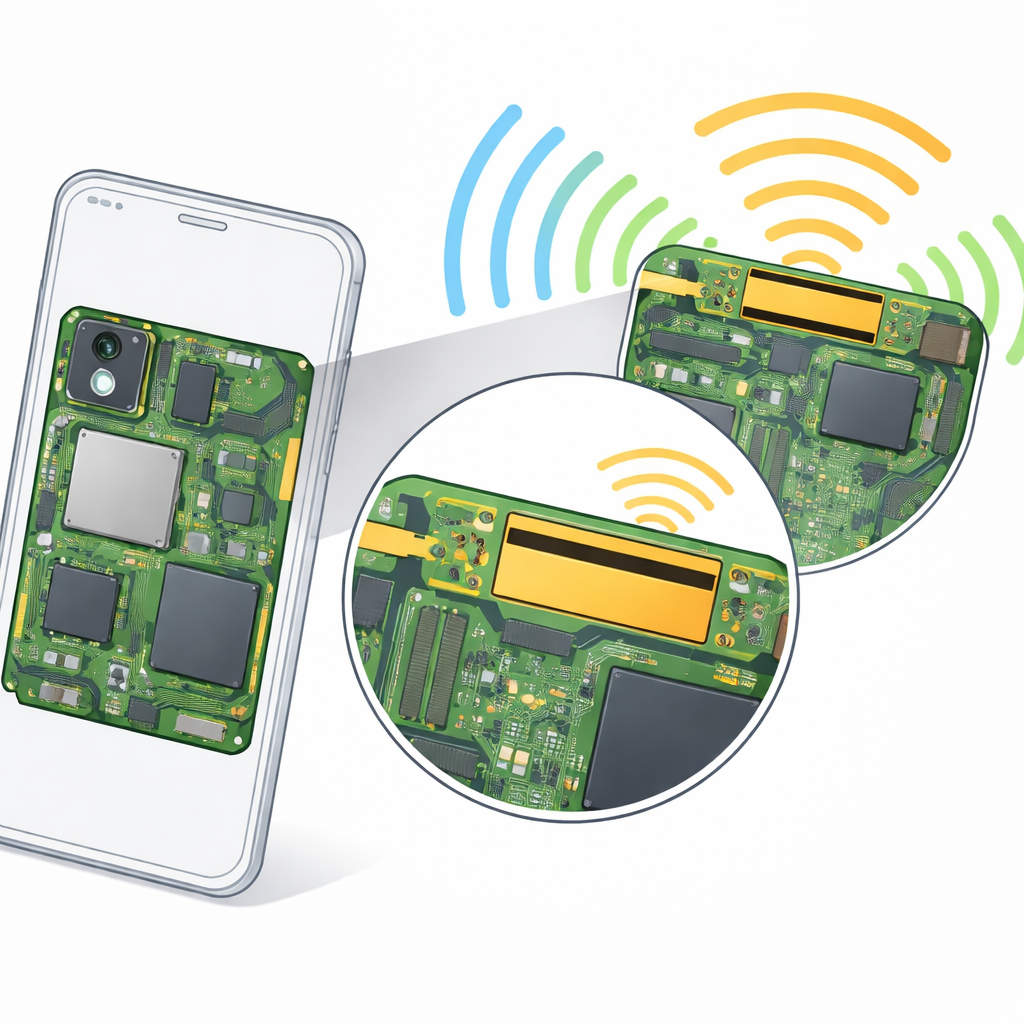

Moderne smartphones moeten over een breed frequentiebereik werken zodat ze op verschillende netwerken en in verschillende landen verbinding kunnen maken. Traditioneel betekende dit ofwel het inpassen van meerdere antennes of het gebruiken van volumineuze, ingewikkelde ontwerpen, die allemaal concurreren met camera's, batterijen en grote schermen. Het werk dat in dit artikel wordt beschreven, pakt dat probleem aan met één “open slot” uitgesneden in de hoofdprint van de telefoon. Door dit slot zorgvuldig vorm te geven en het te voeden met een dun metalen stripje, maakt de auteur van een bestaand deel van de hardware een krachtige antenne, waardoor ruimte wordt bespaard en toch de lage en hoge banden voor LTE worden bereikt.

Een slot dat van stemming kan veranderen

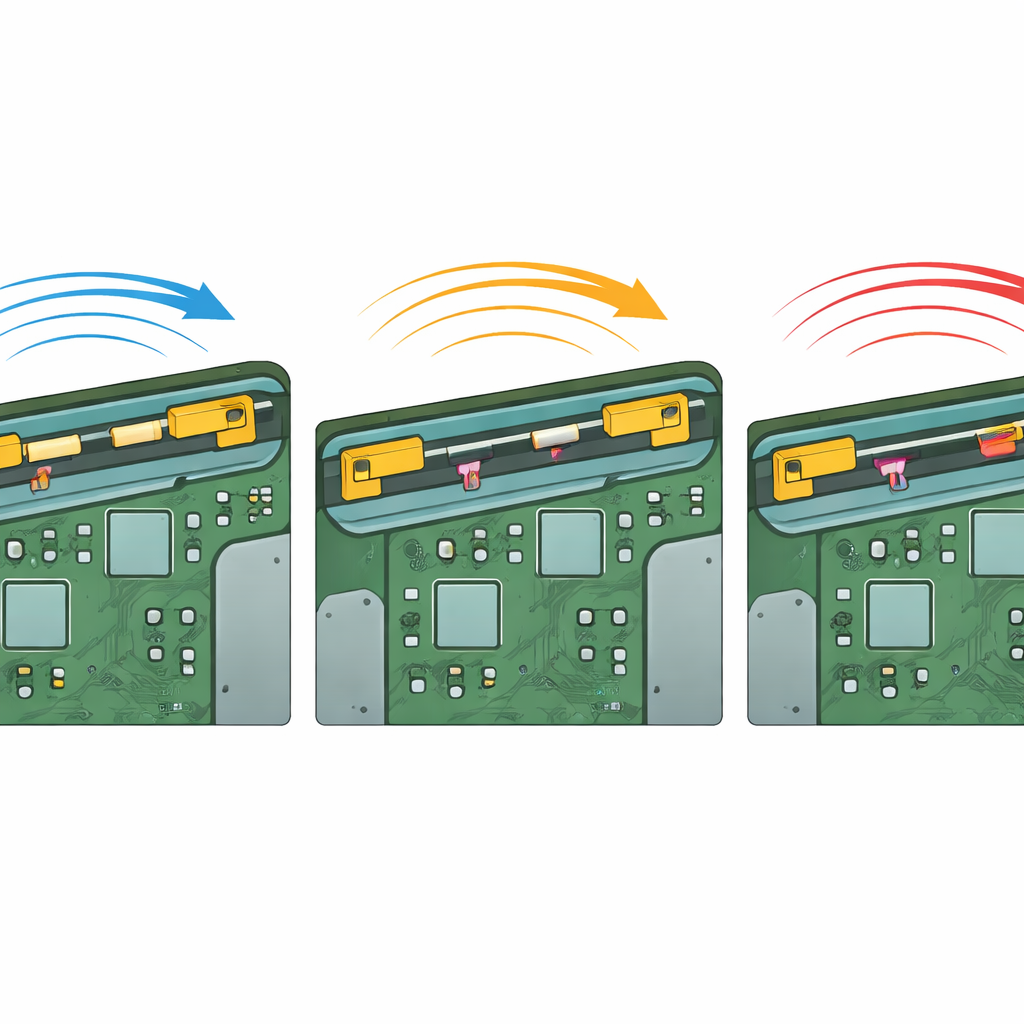

De kern van het ontwerp is dat de antenne zich niet op één vaste manier gedraagt. In plaats daarvan kan hij elektronisch worden geherconfigureerd. Het slot loopt langs de bovenkant van een standaard phone-sized printplaat, terwijl een L-vormig metalen stripje aan de tegenoverliggende kant energie erin voedt. Kleine elektronische onderdelen — een miniatuurspoel en een klein condensatortje — zijn via schakelaars op het slot aangesloten. Het inschakelen van het ene of het andere pad verandert hoe de stroom door het slot loopt en verlengt of verkort effectief het elektrische pad. Dit verschuift de natuurlijke “tonen” of resonantiefrequenties van de antenne omhoog of omlaag, vergelijkbaar met het veranderen van de spanning of lengte van een snaar op een gitaar. Met slechts twee zulke onderdelen en drie eenvoudige staten — geen extra onderdeel, toegevoegde capaciteit of toegevoegde inductantie — kan hetzelfde slot worden afgestemd om acht belangrijke LTE-gerelateerde banden te bestrijken, van ongeveer 700 megahertz tot 2,7 gigahertz.

Het idee in het lab bewezen

Om aan te tonen dat dit meer is dan een simulatie, bouwde de auteur een werkend prototype op een gangbare glasvezelvezelprintplaat. De antenne werd aangesloten op een meetinstrument dat meet hoeveel binnenkomend signaal wordt gereflecteerd in plaats van uitgezonden, een belangrijke indicatie van hoe goed een antenne is aangepast aan zijn elektronica. Over de drie schakelstanden hield het prototype consequent de reflecties laag over alle vereiste banden, vooral in de berucht lastig te dekken lage frequenties die voor langeafstandsverbindingen worden gebruikt. Extra controles toonden aan dat de schakelonderdelen slechts zeer geringe extra verliezen inbrengen en dat kleine variaties in de waarden van de spoel en de condensator of in de printplaatlengte — vergelijkbaar met wat tussen verschillende telefoonmodellen kan voorkomen — de dekking niet ondermijnen.

Hoe het zich in de echte wereld gedraagt

Naast basisafstemming onderzocht de studie hoe efficiënt de antenne elektrische energie in radiogolven omzet en hoe de stralingspatronen in de ruimte eruitzien. Metingen in een anechoïsche kamer, die vrije ruimte nabootst, lieten een hoge totale efficiëntie zien over zowel de lage als de hoge banden, met slechts kleine verschillen tussen de drie standen. Het stralingspatroon is enigszins oneven door de asymmetrische vorm van de antenne, maar blijft stabiel en voorspelbaar, wat het belangrijkst is voor ontwerpers. De auteur modelleerde ook de aanwezigheid van de hand en het hoofd van een gebruiker, standaardpraktijk om te controleren hoe het lichaam de antenne detuned en hoeveel energie wordt geabsorbeerd. Zelfs onder deze zwaardere omstandigheden bleef de antenne binnen de veiligheidsrichtlijnen voor specifieke absorptiesnelheid en bood nog steeds de benodigde bandbreedte.

Hoe dit ontwerp zich verhoudt tot andere

Het artikel vergelijkt de nieuwe antenne met veel recente herschakelbare ontwerpen die verschillende vormen, lagen en typen schakelapparaten gebruiken. Veel eerdere benaderingen nemen ofwel meer ruimte in beslag, hebben verschillende afstemmingsonderdelen en controledraden nodig, of slagen er niet in om de laagste LTE-banden volledig te dekken terwijl ze hoge efficiëntie behouden. Daartegenover gebruikt dit slotgebaseerde ontwerp effectief de eigen grondvlak van de telefoon, houdt het de lay-out eenvoudig en vertrouwt het op slechts twee schakelaars gecombineerd met een spoel en een condensator. Dit geeft het zowel een brede afstembereik als een compact oppervlak, waardoor het vooral aantrekkelijk is voor telefoons die het scherm dicht bij de randen plaatsen en weinig ruimte laten voor toegewijde antennemodules.

Wat het betekent voor toekomstige telefoons

In eenvoudige bewoordingen toont het artikel aan dat één enkele, slanke antenne geëtst in de hoofdprint van een telefoon zodanig kan worden gemaakt dat hij zich “herafstemt” en alle belangrijke LTE-banden kan afhandelen zonder efficiëntie of veiligheid op te offeren. Door te wisselen tussen een paar elektrische staten, past de antenne zich aan verschillende delen van het spectrum aan terwijl hij klein genoeg blijft voor moderne rand-tot-rand ontwerpen. Deze benadering kan toekomstige smartphones, tablets en andere draagbare apparaten helpen om op meer plaatsen verbonden te blijven met minder componenten, wat ruimte vrijmaakt voor andere functies terwijl de draadloze prestaties sterk blijven.

Bronvermelding: Abdelgwad, A.H. Frequency reconfigurable open-slot antenna for LTE smartphone applications. Sci Rep 16, 14696 (2026). https://doi.org/10.1038/s41598-026-49763-x

Trefwoorden: smartphone-antenne, LTE-banden, herschakelbare antenne, open-slot ontwerp, draadloze connectiviteit
