Dubbelgepolariseerde Ku-band microstrip-antennearray met metamateriaalbelasting en beschermende superstraat voor GB-SAR-toepassingen

De aarde zien ademen

Van traag bewegende aardverschuivingen tot het subtiele schommelen van bruggen: onze planeet is voortdurend in beweging. Grondgebaseerde radarcamera’s kunnen deze kleine verschuivingen van een veilige afstand volgen, waardoor ingenieurs rampen kunnen voorkomen en de staat van infrastructuur in de gaten kunnen houden. De radarantennes achter zulke systemen zijn echter vaak log, energie-intensief en niet ontworpen voor ruige buitenomstandigheden. Dit artikel introduceert een compacte, zeer efficiënte antenneontwerp dat tot doel heeft deze veiligheidkritische radarsystemen lichter, slimmer en robuuster te maken.

Waarom kleinere radarogen ertoe doen

Conventionele grondgebaseerde synthetische aperture-radarsystemen (GB-SAR) vertrouwen doorgaans op grote hoornantennes die op rails heen en weer schuiven om een gedetailleerd radarbeeld op te bouwen. Hoewel effectief, is deze opstelling zwaar, complex en moeilijk te vervoeren naar afgelegen locaties zoals onstabiele hellingen of hoge bergpassen. De meeste commerciële systemen gebruiken ook slechts één polarisatie, wat betekent dat ze slechts één oriëntatie van het elektrische veld waarnemen. Dat beperkt hun vermogen om verschillende materialen te onderscheiden of om goed te zien onder lastige omstandigheden zoals regen, sneeuw of druk stedelijk terrein. Een compactere antenne die twee polarisaties tegelijk aankan, zou GB-SAR-eenheden makkelijker inzetbaar en veel informatiever maken.

Een dun, slim radarpaneel

De auteurs stellen een slank antennepaneel van 9 centimeter bij 3 centimeter voor, gebouwd met microstrip-technologie—dezelfde platte, geprinte schakelingstechniek die in veel moderne radio’s wordt gebruikt. In het hart zitten vier identieke vierkante ringpatches gerangschikt in een rij. Elke patch kan radargolven in twee loodrechte polarisaties zenden en ontvangen via twee aparte voedingstappen, allemaal op één laag. Slim geplaatste kleine metalen vias (verticale verbindingen door het bord) helpen de twee polarisaties van elkaar te scheiden, zodat beide kanalen tegelijkertijd zuiver kunnen werken rond een frequentie van 17 GHz, in de Ku-band die door veel radarsystemen wordt gebruikt.

Wilde golven temmen met ontworpen patronen

Wanneer meerdere antenne-elementen in een array worden gekoppeld, kan energie zijwaarts over het oppervlak lekken in plaats van recht naar buiten te stralen, wat de bundel vervaagt en vermogen verspilt. Om dit tegen te gaan voegt het team miniatuur "metamateriaal"-cellen toe tussen de patches—geëngineerde koperen patronen die zich op ongebruikelijke manieren gedragen wanneer ze door microgolven worden geraakt. Deze cellen, gemaakt van gespleten ringen en kleine stroken op hetzelfde type printplaat, zijn afgestemd op de operationele band van de antenne. Simulaties en metingen tonen aan dat ze ongewenste oppervlaktgolven onderdrukken en de koppeling tussen elementen verminderen. Het resultaat is een schonere, sterkere bundel met een winststijging van ongeveer 2–3 dB, terwijl de stralingsefficiëntie boven ongeveer 94% blijft en de interactie tussen poorten extreem laag is.

Beschermende lenzen die de bundel verscherpen

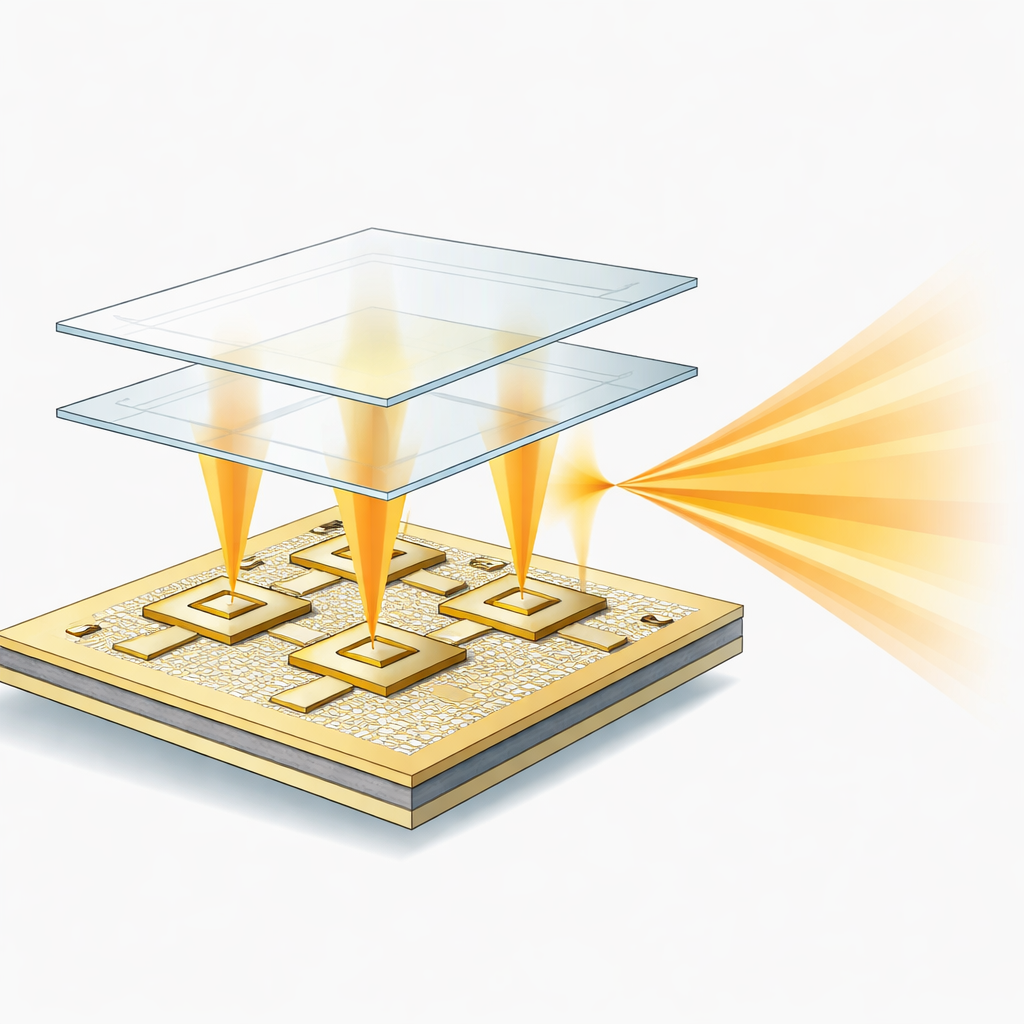

Buiten de prestaties moeten reële GB-SAR-eenheden bestand zijn tegen hitte, kou, vocht, trillingen en mechanische belasting. Om zowel de antenne te beschermen als haar gezichtsveld te verscherpen, plaatsen de onderzoekers één en vervolgens twee dunne diëlektrische "superstraat"-lagen die ongeveer een halve golflengte boven de patches zijn geplaatst. Deze extra platen werken een beetje als een deels reflecterende optische kamer of lens: ze versterken de straling in de voorwaartse richting en dempen ongewenste zijlobben. Met twee lagen bereikt de array een piekgain van ongeveer 12 dBi, vernauwt de hoofdstraal tot circa 38 graden en onderdrukt zijlobben tot ongeveer –17 dB, terwijl een zeer hoge efficiëntie en uitzonderlijk lage correlatie tussen polarisatiekanalen behouden blijven.

Wat dit in de praktijk betekent

Voor een niet-specialist komt het erop neer dat de auteurs een vlak, compact radarkoortje hebben ontworpen dat duidelijker ziet, vanuit meer hoeken en in zwaardere omstandigheden dan veel bestaande opties. Door dubbelpolarisatie, metamateriaalbelasting en beschermende superstraten te combineren in een eenvoudig, produceerbaar ontwerp, kan de antenne materialen en beweging betrouwbaarder onderscheiden terwijl hij robuust genoeg blijft voor automotive- en buitenmonitoring. Dit maakt het een sterke kandidaat voor next-generation Ku-band GB-SAR en automotive radarsystemen die zowel draagbaar als nauwkeurig moeten zijn.

Bronvermelding: Desouky, A.F., Abd El-Hameed, A.S., Eldamak, A.R. et al. Dual-polarized ku-band microstrip antenna array with metamaterial loading and protective superstrate for GB-SAR applications. Sci Rep 16, 14685 (2026). https://doi.org/10.1038/s41598-026-49752-0

Trefwoorden: grondradar, dubbelgepolariseerde antenne, Ku-band, metamaterialen, infrastructuurmonitoring
