Multischaalmodellering en gevoeligheidsanalyse voor zwakke gangen: een casestudy van de Xiaoyun-kolenmijn

Waarom tunnels in diepe mijnen ertoe doen

Ver ver onder het oppervlak moeten kolenmijntunnels veilig mensen, materieel en verse lucht vervoeren door gesteente dat onder enorme druk staat. Wanneer delen van het omringende gesteente zwakker zijn of slecht worden ondersteund, kunnen tunnels vervormen, scheuren of zelfs instorten, wat levens en de productie bedreigt. Deze studie onderzoekt een dergelijk probleemgebied in een Chinese kolenmijn en laat zien hoe het combineren van computermodellen met metingen ondergronds kan aantonen welke ondersteuningskeuzes het belangrijkst zijn — en hoe diepe tunnels op lange termijn stabiel gehouden kunnen worden.

Verborgen zwakke plekken rond een tunnel

De auteurs richten zich op “zwakke zones” rond een gang — een mijnbouwterm voor de ondergrondse doorgang — waar schade als eerste begint en vervorming het snelst toeneemt. Deze zwakke zones ontstaan waar natuurlijke gesteentelagen, spanningen van het overliggende gesteente en door mensen aangebrachte ondersteuningen niet goed samenwerken. Het team verdeelt ze in drie praktische typen. Structurele zwakke zones volgen vooraf bestaande vlakken in het gesteente, zoals lagen en breukvlakken, die kunnen schuiven of openen. Spanningstype zwakke zones ontstaan waar het gesteente zwaar samengedrukt wordt, bijvoorbeeld in hoeken tussen wanden en dak. Ondersteunings-incompatibiliteitszones doen zich voor waar het ondersteuningssysteem te schaars of te zacht is, waardoor stukjes gesteente tussen ankers kunnen uitpuilen of losraken.

Van eenvoudige modellen naar gedetailleerde simulaties

Om te begrijpen hoe deze zwakke zones falen, gebruiken de onderzoekers eerst vereenvoudigde mechanische modellen voor het dak en de zijwanden van de tunnel. Deze tonen aan dat, op de 800 meter diepte van de Xiaoyun-kolenmijngang, het gesteentedak echt het risico loopt te knikken onder zijn eigen gewicht en extra mijnbouwgerelateerde spanningen, en dat zijwanden langs zwakkere vlakken kunnen beginnen te schuiven zelfs wanneer het intacte gesteente zelf niet verpletterd wordt. Hierop voortbouwend construeren ze een geavanceerder "multischaal" numeriek model van het omringende gesteente. Ver van de tunnel wordt het gesteente behandeld als een relatief onaangetast, elastisch blok, terwijl in de buurt van de tunnel het model inzoomt met een fijnmaziger rooster om scheurinitiëren, plastische (permanente) vervorming en de groei van beschadigde zones rond de opening vast te leggen.

Testen welke ondersteuningskeuzes het meest tellen

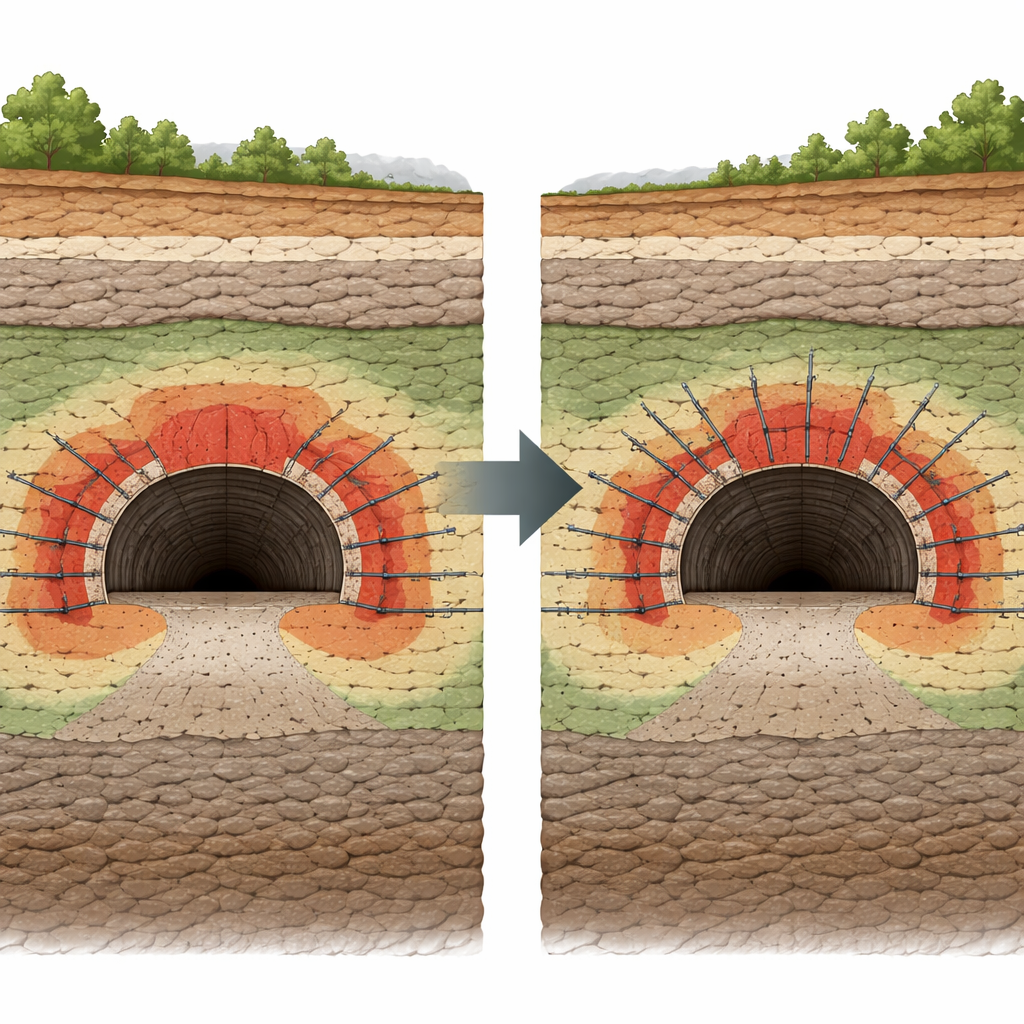

Met deze virtuele mijn varieert het team systematisch vijf veelvoorkomende ondersteuningsparameters: de afstand tussen ankerbouten, hun lengte en dikte, het aantal versterkende kabels, en de afstand tussen kabelrijen. Een "orthogonale" experimentele opzet stelt hen in staat veel combinaties efficiënt te verkennen, terwijl statistische hulpmiddelen — bereik- en variantieanalyse — onthullen welke parameters het grootste effect hebben op dakinzinking en wandconvergentie. Het opvallende resultaat is dat de boutafstand alles domineert. Het verkleinen van de afstand beperkt sterk hoe ver de plastische, beschadigde zone in het gesteente groeit, terwijl het simpelweg langer of dikker maken van individuele bouten relatief bescheiden winst oplevert. Het aantal lange kabels is belangrijk maar secundair, voornamelijk voor diepere dakstabiliteit.

Ontwerpen van een sterker maar praktisch ondersteuningssysteem

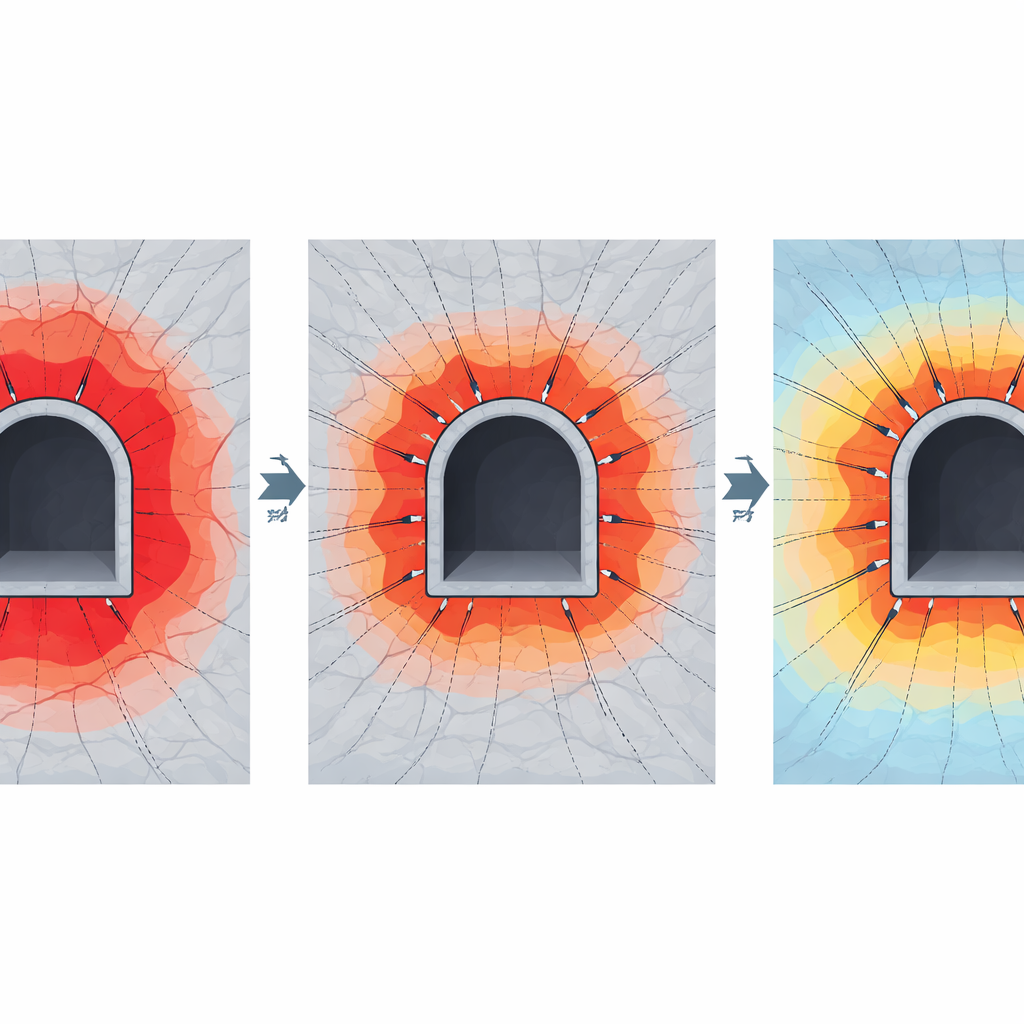

Geleid door deze bevindingen ontwerpen en modelleren de auteurs drie ondersteuningsschema’s voor de werkelijke gang. Het basisschema vertegenwoordigt het oorspronkelijke, matig dichte patroon van de mijn. Een tweede schema past alleen de boutafstand aan door de boutdichtheid te verhogen. Een derde, "synergetische" schema combineert nauw geplaatste, licht verbeterde bouten met talrijkere, diepere kabels over de volledige tunneldoorsnede. Simulaties laten zien dat hoewel dichtere bouten op zichzelf helpen, het gecombineerde schema het beste presteert: het verdeelt spanningen gelijkmatiger, verlaagt piekspanningen met ongeveer 14% en verkleint de diepte van zwaar beschadigd gesteente van ruwweg 2,5 meter naar ongeveer 1,5 meter — een vermindering van circa 40%. Effectief weven de bouten het ondiepe gesteente tot een stijve schaal, terwijl de kabels deze schaal ophangen aan sterker, dieper gesteente.

Bewijs uit metingen in het veld

Om te controleren of het model de realiteit weerspiegelt, plaatsen de onderzoekers instrumenten in de mijngang om dakbeweging en wandconvergentie een maand na de uitgraving te volgen. De gemeten vervormingen volgen drie stadia die de simulaties voorspelden: een snelle beginaanpassing, een langzamere overgang naarmate het ondersteuningssysteem volledig ingrijpt, en tenslotte een stabiele fase waarin beweging vrijwel stopt. Met de geoptimaliseerde ondersteuning stabiliseert de uiteindelijke dakzetting rond 32 millimeter en de wandconvergentie rond 23 millimeter — kleine waarden gezien diepte. Veldgegevens en modelvoorspellingen komen goed overeen, wat suggereert dat het nieuwe ontwerp zwakke zones effectief onderdrukt en een stabiele, langetermijn doorgang biedt.

Wat dit betekent voor veiliger mijnbouw

Duidelijk gesteld laat de studie zien dat voor diepe tunnels in zacht gesteente het aantal bouten en hun onderlinge afstand zwaarder kan wegen dan de afmetingen van elke individuele bout. Door het gesteente en de ondersteuning als één systeem te behandelen en multischaalmodellering te combineren met veldmonitoring, tonen de auteurs een praktische aanpak aan: dichte ondiepe verankering om een continue beschermende schaal te vormen, ondersteund door sterke, diepe kabels. Deze combinatie verbetert niet alleen de veiligheid in de onderzochte Xiaoyun-kolenmijngang, maar biedt ook een kwantitatieve leidraad voor het ontwerpen van betrouwbaardere, kosteneffectievere ondersteuningssystemen in andere diepe mijnen met vergelijkbare omstandigheden.

Bronvermelding: Tian, Z., Ma, L., Liu, Y. et al. Multi-scale modeling and sensitivity analysis for weak roadway areas: A case study of Xiaoyun coal mine. Sci Rep 16, 11658 (2026). https://doi.org/10.1038/s41598-026-48033-0

Trefwoorden: diepe kolenmijnstelsel, ankerbouten in gesteente, stabiliteit van zwakke zones, numerieke modellering, grondbeheersing
