Synthetische modeling van capillaire druk met dipoolsonische golven voor verbeterde reservoirkarakterisering

Waarom rotsporiën belangrijk zijn voor energie en water

Diep ondergronds bewegen olie, gas en water zich door kleine ruimten tussen korrels gesteente. De grootte en vorm van deze poriën bepalen hoe makkelijk vloeistoffen kunnen worden opgeslagen en gewonnen, en ze komen tot uiting in “capillaire drukcurven” waarop ingenieurs vertrouwen bij het plannen van putten en het beheer van reservoirs. Het meten van deze curven vereist doorgaans dure, tijdrovende laboratoriumtests op zeldzame kernmonsters. Dit artikel introduceert een manier om die capillaire curven synthetisch op te bouwen, uitsluitend op basis van geluidsgolven die in putten zijn opgenomen en een wiskundig realistisch beeld van het poriënnetwerk van de steen.

Rotsen beluisteren in plaats van ze te snijden

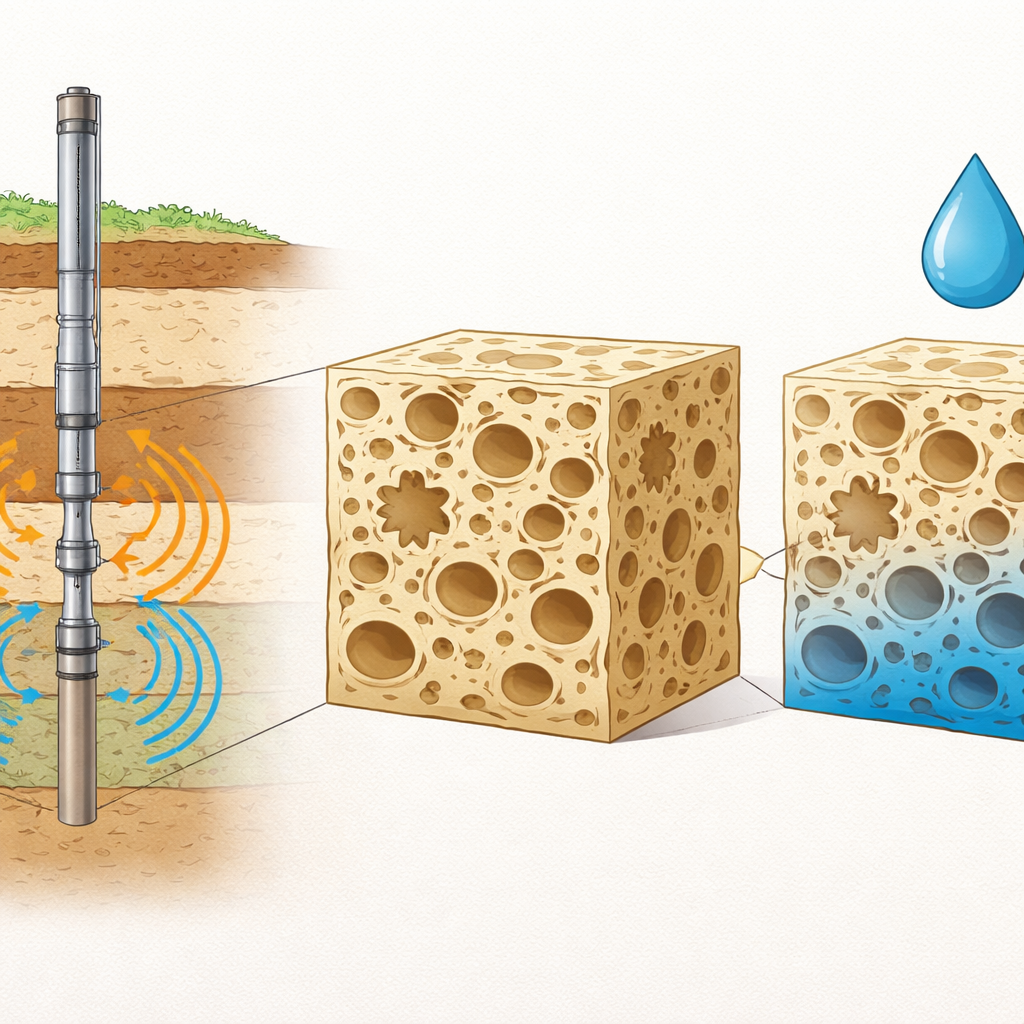

Conventionele reservoirstudies zijn sterk afhankelijk van kernmonsters: cilindrische stukken gesteente uit de ondergrond die getest worden met methoden zoals kwikinjectie of centrifugatie. Deze tests tonen hoe vloeistoffen poriën binnendringen en verlaten bij verschillende drukken, maar ze vereisen onbeschadigde monsters, gespecialiseerde apparatuur en veel tijd en kosten. In veel velden zijn er weinig of geen kernen beschikbaar, waardoor belangrijke vragen over porositeit, permeabiliteit en vloeistofverdeling onbeantwoord blijven. Daarentegen worden wellogs — vooral dipoolsonische logs — routinematig over de volledige lengte van een boorgat vastgelegd. Deze instrumenten zenden compressie- (P) en schuif- (S) golven het reservoir in en registreren hun snelheid, wat een rijke maar indirecte inkijk biedt in de stijfheid en interne structuur van het gesteente.

Een realistisch beeld van poriënnetwerken opbouwen

De auteurs koppelen sonische metingen aan poriegeometrie via een computationeel model dat poriën behandelt als kleine holten ingebed in een elastische massa. Ze beschrijven porievormen met een mix van eenvoudige “Euclidische” vormen (zoals gladde ronde of sterachtige openingen) en complexere “fractale” structuren die de ruwe, vertakkende omtrekken nabootsen zoals gezien in elektronenmicroscoopbeelden van zandstenen. Met behulp van een boundary-elementmethode simuleren ze hoe deze gemengde poriënpopulaties vervormen bij drukveranderingen, en leiden uit die respons bulk elastische eigenschappen en porositeit af. Een belangrijke vooruitgang is het opleggen van fractale schaalwetten op de populatie van kleine poriën: in plaats van veel verschillende porie-distributies toe te staan die hetzelfde elastische data kunnen verklaren, dwingt het model het aantal poriën per grootte te volgen volgens een gemeten, herhaalbaar patroon. Dit vermindert sterk het klassieke probleem dat zeer verschillende poriestructuren identiek kunnen lijken voor sonische golven.

Van porievormen naar capillair gedrag

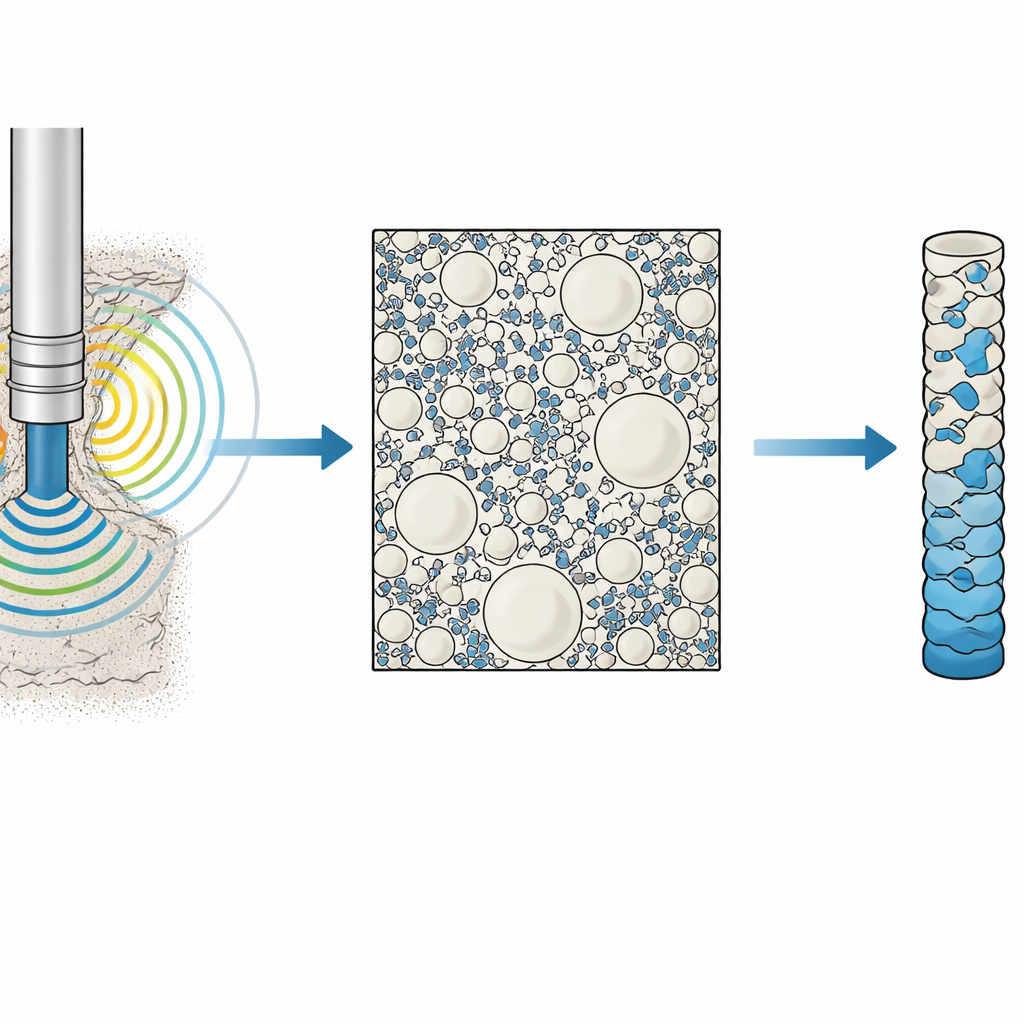

Zodra een plausibel poriënnetwerk is opgebouwd, zet het kader dit om in een capillaire drukcurve. Eerst koppelt het cumulatief poriënvolume aan vloeistofverzadiging, waarbij de totale porositeit als 100% vulling wordt behandeld. Daarna vertaalt het de omtrek van elke porie naar een “equivalente keelstraal” — de grootste cirkel die in de porieopening past — met numerieke methoden die ingeschreven cirkels langs de lange as van de porie volgen. Het toepassen van een standaard fysische relatie tussen keelstraal en capillaire druk vormt de volledige poriegrootteverdeling om tot een voorspelde capillaire curve. Omdat de fractale regels de overvloed aan kleine, vervormbare poriën koppelen aan waargenomen elastisch gedrag, is de resulterende curve niet slechts een fit op data; het is een directe consequentie van de poriegeometrie die nodig is om de sonische logs te verklaren.

De methode testen in echte olievelden

De onderzoekers pasten hun aanpak toe op twee zandsteenreservoirs met zeer verschillende datasituaties. In het Tapi–TTT-olieveld in Ecuador ontbraken sommige logs, dus reconstrueerden ze porositeit en dichtheid met gevestigde relaties tussen sonische reistijd en gesteenteeigenschappen. In Venezuela’s Las Piedras-formatie was een completere en hoogwaardige logsuite beschikbaar. Voor beide gevallen kalibreerden ze het elastische model met dipoolsonische data, bouwden een gemengde Euclidisch–fractale poriënpopulatie en genereerden synthetische kwik-capillaire curven. Deze curven volgden laboratoriummetingen nauwkeurig en legden niet alleen de totale porositeit vast maar ook belangrijke kenmerken zoals het aandeel grote “megaporiën”, irreduceerbare watersaturatie en de overgang van gebonden naar vrij vocht. De fouten bleven binnen enkele procenten voor fractale dimensies die bij zandsteen passen, en afwijkingen namen alleen toe wanneer de fractale parameters buiten het bereik werden geduwd dat door onafhankelijke beeldvormingsstudies wordt ondersteund.

Wat dit betekent voor toekomstige ondergrondstudies

Voor de niet-specialist is de praktische boodschap dat ingenieurs steeds meer kunnen “horen” wat het gesteente hen in het laboratorium zou hebben verteld, zonder het naar de oppervlakte te hoeven halen. Door realistische fractale beschrijvingen van porie- wanden te combineren met goed gevestigde akoestische fysica, verandert deze methode routinematige sonische logs in synthetische capillaire drukcurven die goed overeenkomen met laboratoriumreferenties. Wanneer voldoende logdekking beschikbaar is, biedt het een snellere, goedkopere en meer algemeen toepasbare alternatieve aanpak voor traditionele kerngebaseerde tests, vooral in reservoirs waar monsters schaars of moeilijk te behandelen zijn. Hoewel het huidige werk zich richt op schone, goed geconsolideerde zandstenen, schetsen de auteurs hoe dezelfde strategie kan worden uitgebreid naar bepaalde kalkstenen en schalieën zodra hun fractale eigenschappen zijn gemeten, wat het vooruitzicht biedt op bredere toepassing van dit “virtuele laboratorium”-concept in toekomstige energie- en grondwaterprojecten.

Bronvermelding: Galarza-Alava, J., Mendoza-Sanz, J. Synthetic capillary pressure modeling with dipole sonic waves for enhanced reservoir characterization. Sci Rep 16, 11697 (2026). https://doi.org/10.1038/s41598-026-47717-x

Trefwoorden: capillaire druk, dipool sonische logs, fractale poriënstructuur, reservoirkarakterisering, porositeit van zandsteen
