Signaalextractie in SWAXS-gegevens voor compacte röntgenlichtbronnen: een machine learning-benadering

Krachtige röntgenfilms naar het lab brengen

Moderne röntgenlasers maken het mogelijk om moleculen in beweging te filmen, maar vandaag de dag zijn deze faciliteiten zeldzaam, omvangrijk en sterk overboekt. Dit artikel onderzoekt hoe een nieuwe generatie compacte röntgenapparaten, klein genoeg om in een universitair laboratorium te passen, toch ultrasnelle moleculaire veranderingen zou kunnen onthullen, ook al produceren ze veel minder röntgenfotonen per puls. De auteurs tonen aan dat door deze bescheiden lichtbronnen te combineren met een slimme machine learning-techniek, onderzoekers nog steeds heldere “moleculaire films” kunnen reconstrueren uit data die op het eerste gezicht overweldigend ruisig lijkt.

Kleinere röntgenmachines, grote wetenschappelijke ambities

Grote röntgen free-electron lasers (XFELs) hebben de structurele biologie getransformeerd door extreem heldere, ultrakorte pulsen te leveren die biomoleculen in actie vastleggen nog voordat stralingsschade optreedt. Ze zijn echter afhankelijk van acceleratoren van kilometers lengte en complexe technologie, waardoor er wereldwijd maar een paar zijn. Arizona State University bouwt een ander soort opstelling: de Compact X-ray Light Source (CXLS) en de Compact X-ray Free Electron Laser (CXFEL). Deze machines gebruiken inverse Compton-verstrooiing in plaats van het standaard XFEL-mechanisme, waardoor de bron tot een laboratoriumformaat wordt verkleind terwijl er toch ultrakorte pulsen worden geleverd. Het nadeel is dat compacte bronnen vier tot vijf ordes van grootte minder fotonen per puls produceren, waardoor de cruciale verstrooiingssignalen van moleculen in oplossing gemakkelijk in ruis verdwijnen.

Waarom ruisige röntgengolven zo moeilijk te lezen zijn

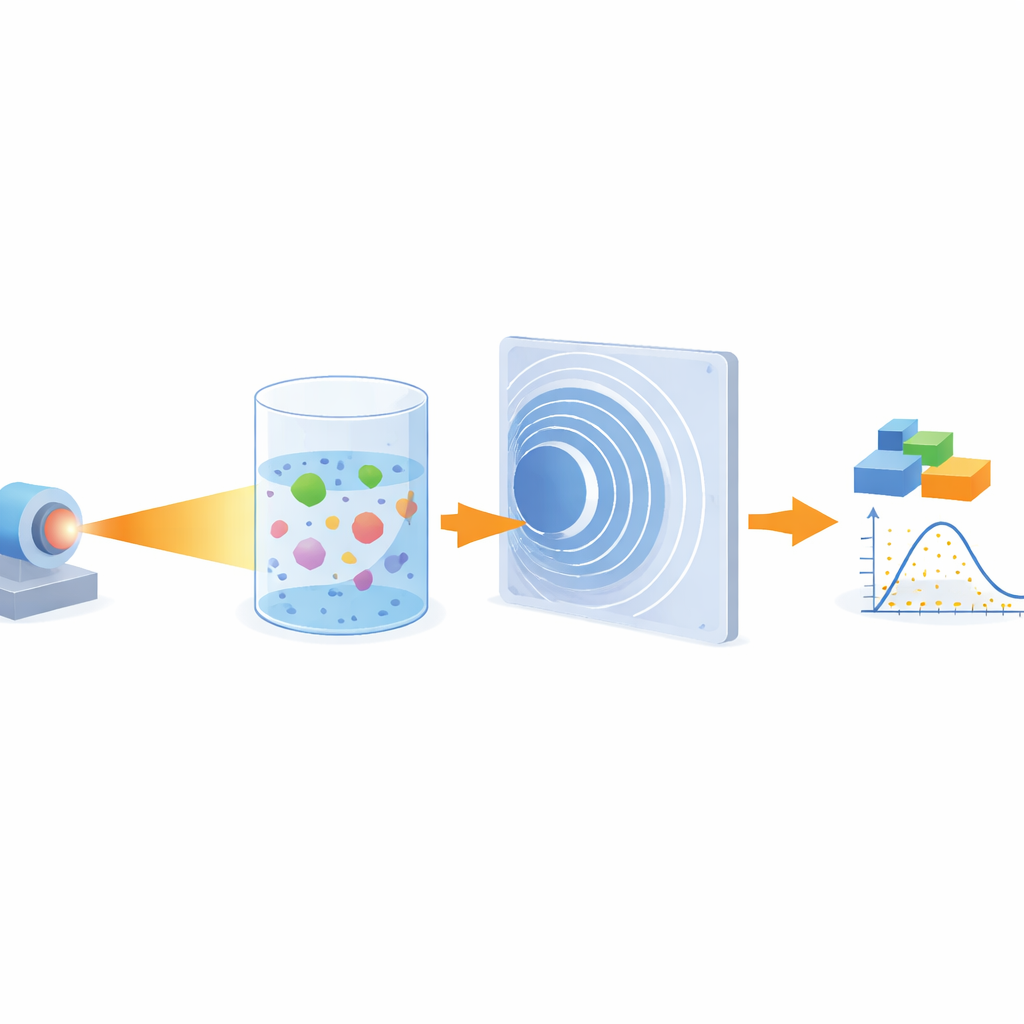

Om eiwitten in realtime te volgen, gebruiken wetenschappers small- en wide-angle X-ray scattering (SWAXS). Röntgenstralen verstrooien aan moleculen in oplossing en de resulterende ringvormige patronen coderen informatie over hun grootte, vorm en structurele veranderingen in de tijd. Bij grote faciliteiten genereren sterke bundels patronen met genoeg signaal zodat standaardwiskundige hulpmiddelen, zoals singular value decomposition (SVD), de belangrijkste veranderingen kunnen extraheren. Bij compacte bronnen lijken de fotoontekorte data meer op korrelige ruis. Onder deze omstandigheden heeft SVD de neiging echte structurele veranderingen te verwarren met willekeurige fluctuaties, waardoor ruisige componenten hoger worden gerangschikt dan het werkelijke signaal en het voor niet-experts moeilijk wordt te bepalen welke kenmerken van de data betrouwbaar zijn.

Een machine learning-lens voor tijdsgestructureerde verstrooiing

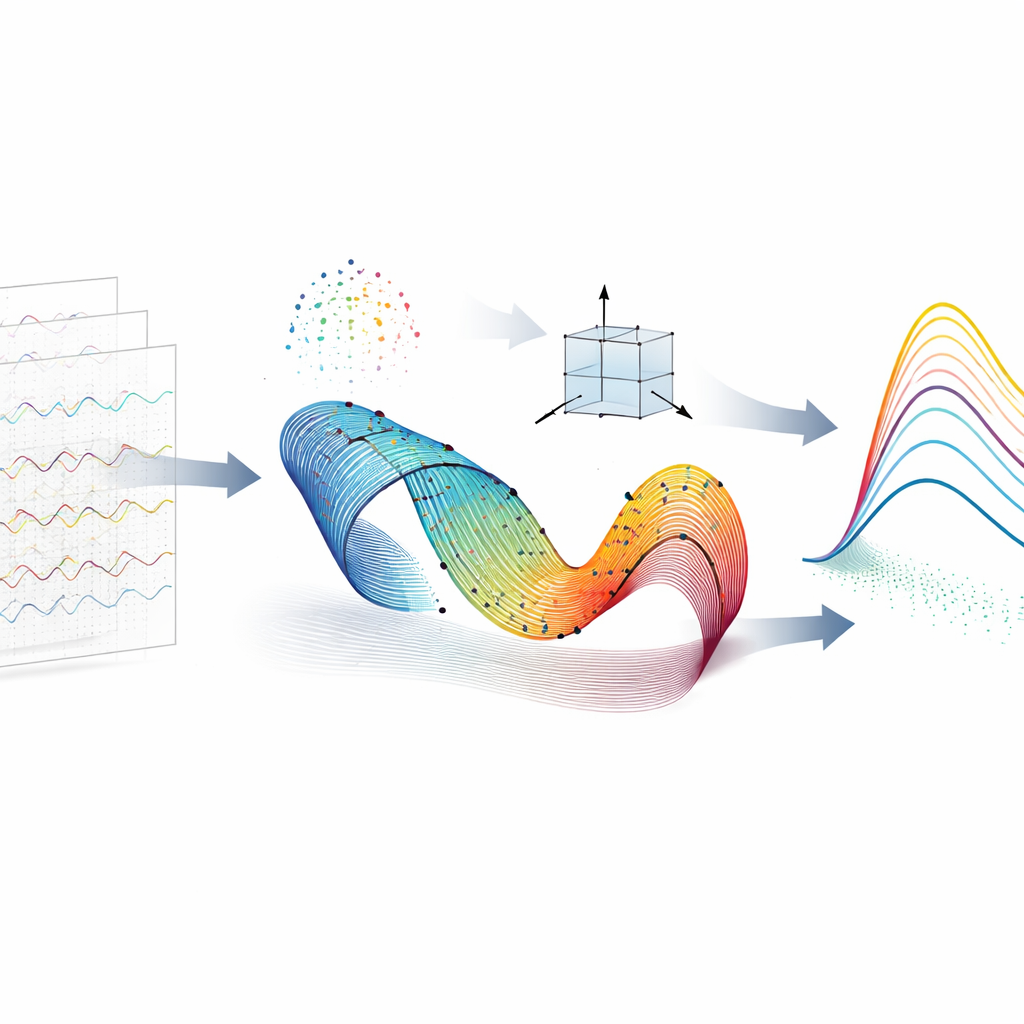

De auteurs introduceren een andere manier om naar deze data te kijken, gebaseerd op een methode genaamd Nonlinear Laplacian Spectral Analysis (NLSA). In plaats van elk verstrooiingspatroon geïsoleerd te behandelen, vouwt NLSA korte tijdgeschiedenissen van het signaal in hogere-dimensionale “momentopnames” en gebruikt vervolgens een manifold-learningbenadering (diffusion maps) om het gekromde oppervlak te ontdekken dat het onderliggende gedrag van het systeem het beste vertegenwoordigt. In deze gereduceerde ruimte past de methode een decompositie toe die lijkt op SVD maar op de aangeleerde manifold in plaats van op de ruwe pixels. Deze combinatie werkt als een slimme filter: het benadrukt langzaam variërende, fysisch zinvolle dynamiek en duwt willekeurige ruis in aparte modi die gemakkelijk te verwijderen zijn. Een grafische gebruikersinterface helpt gebruikers parameters te kiezen en te visualiseren welke modi echte structuur dragen versus ruis.

De methode testen op moleculaire vormveranderaars

Om de benadering onder realistische compacte-broncondities te benchmarken, simuleerde het team tijdsgestructureerde SWAXS-experimenten met behulp van huidige en geplande CXLS-parameters. Eerst modelleerden ze calmoduline, een eiwit dat grote, calciumgestuurde vormveranderingen ondergaat over microseconden tot milliseconden. Later richtten ze zich op het photoactive yellow protein, waarbij de structurele herschikkingen kleiner en veel sneller zijn, wat een zwaardere test oplevert. In beide gevallen genereerden ze synthetische verstrooiingsdata door gedetailleerde eiwitmodellen te combineren met realistische oplosmiddel- en achtergrondbijdragen, Poisson-fotonruis en timingjitter. Vervolgens vergeleken ze hoe goed NLSA en de standaard SVD de bekende, “ground truth” reactiesnelheden konden terugvinden en de verschilverstrooiingsprofielen konden ontdoen van ruis over een breed scala van fotontellingen en belichtingstijden.

Helderdere moleculaire films uit minder fotonen

De simulaties laten zien dat NLSA consequent het sleutelkinetische signaal isoleert in de leidende modi, zelfs wanneer elke puls zo weinig bevat als honderdduizend fotonen—veel minder dan wat SVD nodig heeft om betrouwbaar te presteren. Voor calmoduline herstelt NLSA een schone sigmoïde tijdscurve met hoge precisie, terwijl SVD de modi verkeerd rangschikt en signaal met ruis mengt. Voor photoactive yellow protein, dat subtielere structurele veranderingen toont, produceert NLSA nog steeds vloeiende temporele modi die kunnen worden gefit om relaxatietijden te extraheren, terwijl SVD slechts een zwak vermoeden van het verwachte gedrag onthult in veel hogere, ruisige componenten. Over parameterstudies vermindert NLSA de temporele ruis in de geëxtraheerde modi met meerdere ordes van grootte vergeleken met SVD, en bereikt het nauwkeurige reactiesnelheden met kortere belichtingstijden of lagere flux. De auteurs merken een compromis op: in extreem ruisige regimes kan NLSA’s gebruik van lange tijdvensters de absolute tijdschalen licht verschuiven, maar het behoudt de essentiële vorm en relatieve timing van de dynamiek.

Wat dit betekent voor toekomstige tabletop-röntgenlabs

Voor leken komt de boodschap erop neer dat slimmer data-analyse tot op zekere hoogte brute kracht van helderheid kan vervangen. Door ruisige verstrooiingspatronen te behandelen als punten op een verborgen geometrisch oppervlak dat de beweging van het molecuul encodeert, werkt NLSA als een signaalversterker en onthult duidelijke trends waar conventionele hulpmiddelen alleen ruis zien. Dit betekent dat compacte röntgenbronnen zoals CXLS en CXFEL zinvolle, tijdsgestructureerde studies van eiwitten en andere complexe systemen zouden kunnen ondersteunen zonder de enorme fotonkracht van nationale faciliteiten. Naarmate deze algoritmen in gebruiksvriendelijke software worden verpakt, kunnen meer laboratoria zogenaamde “moleculaire film”-experimenten intern uitvoeren, wat de ontdekking versnelt en geavanceerde röntgenwetenschap breed toegankelijker maakt.
